Анализаторы качества электрической энергии Fluke серии 43X
| Номер в ГРСИ РФ: | РБ 03 13 3186 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «Fluke Corporation», США |
|
Описание типа РБ 03 13 3186 07 [2007-01-01]
rb-03-13-3186-07_2007-01-01.pdf
|
Скачать |
Анализаторы качества электрической энергии Fluke серии 43Х (далее - анализаторы), предназначены для измерения напряжения постоянного и переменного тока, силы переменного тока, частоты, активной, реактивной и полной мощности, коэффициента мощности, смещенного коэффициента мощности, гармоник, провалов и выбросов напряжения и силы переменного тока, сопротивления, емкости в однофазных и трехфазных сетях электропитания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3186 07 |
| Наименование | Анализаторы качества электрической энергии Fluke серии 43X |
| Год регистрации | 2007 |
| Номер сертификата | 4369 |
| Дата регистрации | 2007-01-18 |
| Срок действия | 2012-01-18 |
| Получатель сертификата | компания "Fluke Corporation", США (US) |
Производитель / Заявитель
компания "Fluke Corporation"
Адрес: P.O. Box 1186, 5602 BD Eindhoven
Контакты: +31 (0)40 2675262, +31 (0)40 2675260
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1665-2007 |
Поверители
Скачать
|
Описание типа РБ 03 13 3186 07 [2007-01-01]
rb-03-13-3186-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы качества электрической энергии Fluke серии 43Х (далее - анализаторы), предназначены для измерения напряжения постоянного и переменного тока, силы переменного тока, частоты, активной, реактивной и полной мощности, коэффициента мощности, смещенного коэффициента мощности, гармоник, провалов и выбросов напряжения и силы переменного тока, сопротивления, емкости в однофазных и трехфазных сетях электропитания.
Анализаторы применяются на электростанциях, электрических подстанциях, промышленных предприятиях, в измерительных и испытательных лабораториях.
Описание
Принцип действия анализатора основан на преобразовании входного сигнала аналгоцифровым преобразователем, обработки его встроенным микропроцессором и передачи на жидкокристаллический дисплей. На верхней панели анализатора расположены функциональные клавиши, клавиши управления и многофункциональный жидкокристаллический дисплей. Включение и выключение анализаторов, выбор режимов измерения осуществляется при помощи клавиш управления. Функциональные клавиши служат для проведения измерений и выбора функций при измерениях. На жидкокристаллическом дисплее отображаются измеренные значения, режимы измерения, единицы измерения. На торцевой панели анализаторов расположены входные разъёмы, которые предназначены для присоединения измерительных проводов, токовых клещей.
Анализаторы выполнены в специальном ударопрочном корпусе и имеют возможность трехфазного подключения (Fluke 434 и Fluke 435), и однофазного подключения (Fluke 43В).
Основное отличие анализаторов Fluke 434 и Fluke 435 заключается в комплекте поставки.
Анализаторы имеют возможность сохранять полученные результаты измерений во внутренней памяти или передавать их в персональный компьютер при помощи оптического кабеля по каналу USB. Анализ и передача полученных данных производится при помощи специального программного обеспечения «FlukeWiew».
Общий вид анализаторов приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки указано в приложенищТСть^Х’Ч

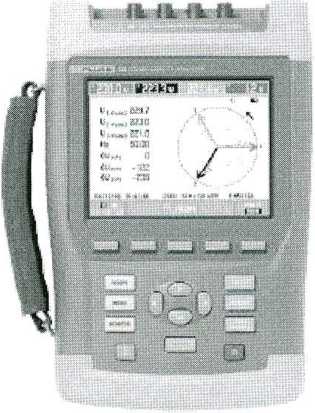

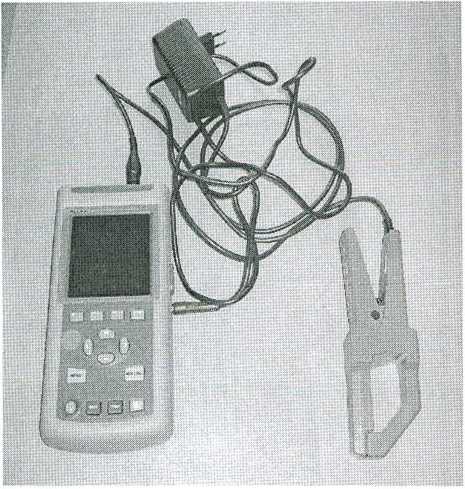

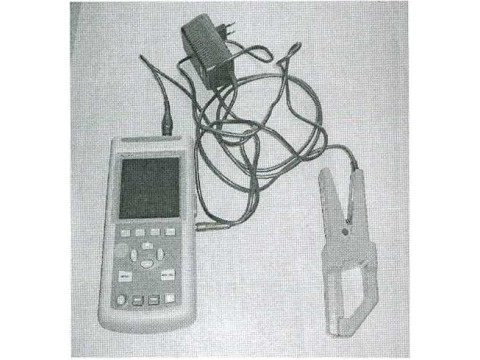

Рисунок 1. Общий вид анализаторов Fluke 43В (слева), Fluke 434 и Fluke 435 (справа)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
исполнение анализатора | ||
|
Fluke 43В |
Fluke 434 |
Fluke 435 | |
|
1 |
2 |
3 |
4 |
|
Число входов -по напряжению - по току |
2 2 |
4 4 |
4 4 |
|
Напряжение переменного и постоянного тока: - диапазон измерения, В - пределы допускаемой относительной погрешности измерения, % |
от 5 до 1250 ±1,0 |
от 1 до 1000 ±0,1 |
от 1 до 1000 ±0,1 |
|
Пиковое напряжение - диапазон измерения, В - пределы допускаемой относительной погрешности измерения, % |
— |
от 1 до 1400 ±5 |
от 1 до 1400 ±5 |
|
Коэффициент формы (по напряжению) - диапазон измерения - пределы допускаемой относительной погрешности измерения, % |
— |
от 1 до 2,8 ±5 |
от 1 до 2,8 ±5 |
|
Сила постоянного и переменного тока - диапазон измерения, А - пределы допускаемой относительной погрешности измерения, % |
от 0 до 50000 ±1 |
от 0 до 20 ±(5 % + 5 ед мл. раз.) | |
|
Пиковое значение силы тока - диапазон измерения, А - пределы допускаемой относительной погрешности измерения, % |
от 0 до 10 ±5 |
от 0 до i-5 pwppj | |
ье
да.ую*»’*/
4^52-1) 1:
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
Коэффициент формы (по току) - диапазон измерения - пределы допускаемой относительной погрешности измерения, % |
___ |
от 1 до 10 ±5 | |
|
Частота: - номинальное значение, Гц - диапазон измерения, Гц - пределы допускаемой относительной погрешности измерения, % |
50 от 40 до 70 ±0,5 |
50 от 42,5 до 57,5 ±0,01 | |
|
Провалы и выбросы по напряжению постоянного и переменного тока - диапазон измерения, % от номинального значения - погрешность измерения, % от номинального значения, не более |
от 0 до 100 ±2 |
от 0 до 100 ±1 | |
|
Провалы и выбросы по постоянному и переменному току - диапазон измерения, А - погрешность измерения, % от номинального значения, не более |
от 0 до 20 ±2 |
от 0 до 20 ±(1 % ± 5 ед мл. раз) | |
|
Погрешность измерения гармонических составляющих, не более: - по напряжению, % от измеренного значения - по току, % от измеренного значения - по частоте, Гц |
±3 ±3 ±1 |
±0,05 ±(5 % + 5 ед мл. раз) ±1 | |
|
Мощность - диапазон измерения - пределы допускаемой относительной погрешности измерения, % |
от 1 Вт до 1,56 ГВт ±4 |
от 1 Вт до 20 МВт ±1 | |
|
Коэффициент мощности - диапазон измерения - пределы допускаемой абсолютной погрешности измерения |
от 0 до 1 ±0,03 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от 0 до 50 °C 95 % при температуре 30 °C | ||
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 60529) |
IP 51 | ||
|
Масса, кг, не более |
1,1 |
2,1 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак утверждения типа наносят на анализаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
Комплектность
|
Наименование |
Количество, шт. (экз.) | ||
|
43В |
434 |
435 | |
|
Анализатор |
1 | ||
|
Набор входных разъемов |
1 | ||
|
Подвесной ремень |
— |
1 | |
|
Зажимы типа крокодил |
2 |
5 | |
|
Измерительные провода |
2 |
5 | |
|
Блок сетевого питания |
1 | ||
|
USB кабель |
1 | ||
|
Токовые зажимы (для постоянного тока 400 А и 40 А) |
1 |
4 |
— |
|
Гибкие токовые зажимы (для постоянного тока 3000 А) |
— |
— |
4 |
|
Футляр |
1 | ||
|
Руководство по эксплуатации |
1 | ||
|
Методика поверки МРБ МП. 1665-2007 "Анализаторы качества электрической энергии Fluke серии 43Х. Методика поверки " |
1 | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Fluke Corporation", США;
ГОСТ 12.2.091-2002 (МЭК61010-1) "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования";
МРБ МП. 1665-2007 "Анализаторы качества электрической энергии Fluke серии 43Х. Методика поверки ".
Заключение
Анализаторы качества электрической энергии Fluke серии 43X соответствуют требованиям ГОСТ 12.2.091-2002 (МЭК61010-1), технической документации фирмы "Fluke Corporation", США.
Межповерочный интервал -12 месяцев.
Научно-исследовательский испытательный центр испытаний средств измерений и техники РУП "БелГИМ".
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-234-98-13
|
Аттестат аккредитации № BY 112.02.1.0.0025. |
