Анализаторы жидкости Solu Comp II 1055
| Номер в ГРСИ РФ: | РБ 03 09 3191 07 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Анализаторы жидкости Solu Comp II 1055 (далее - анализаторы), в зависимости от модификации, предназначены для измерения активности ионов (pH), окислительно-восстановительных потенциалов, удельной электрической проводимости, концентрации растворенного кислорода с одновременным измерением температуры в различных жидких средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3191 07 |
| Наименование | Анализаторы жидкости Solu Comp II 1055 |
| Год регистрации | 2007 |
| Номер сертификата | 4374 |
| Дата регистрации | 2007-01-18 |
| Срок действия | 2012-01-18 |
| Получатель сертификата | компания "Emerson Process Management / Rosemount Analytical Inc.", США, Мексика (US) |
Производитель / Заявитель
компания "Emerson Process Management / Rosemount Analytical Inc."
Адрес: 2400 Barranca Parkway, Irvune, CA 92696
Контакты: (800)854-8257, (949)863-1181 / (949)474-7250
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1689-2007 |
Поверители
Скачать
|
Описание типа РБ 03 09 3191 07 [2008-04-14]
rb-03-09-3191-07_2008-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3191 07 [2007-01-01]
rb-03-09-3191-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости Solu Comp II 1055 (далее - анализаторы), в зависимости от модификации, предназначены для измерения активности ионов (pH), окислительно-восстановительных потенциалов, удельной электрической проводимости, концентрации растворенного кислорода с одновременным измерением температуры в различных жидких средах.
Область применения - процессы на предприятиях химической, пищевой и других отраслей промышленности.
Описание
Анализаторы выпускаются в семи модификациях:
- 1055-22, 1055-32 (для измерения активности ионов, окислительно-восстановительных потенциалов и температуры),
- 1055-20, 1055-30 (для измерения удельной электрической проводимости кондуктивным способом)
- 1055-21, 1055-31 (для измерения удельной электрической проводимости индуктивным способом)
- 1055-25 (для измерения концентрации растворенного кислорода).

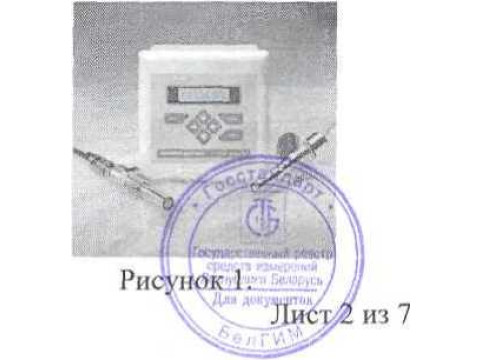

Конструктивно анализаторы состоят из первичного преобразователя (электроды для измерения активности ионов и окислительно-восстановительных потенциалов, кондуктивные и индуктивные первичные преобразователи для измерения удельной электрической проводимости, амперометрический датчик для измерений концентрации растворенного кислорода) и вторичного измерительного преобразователя.
Анализаторы относятся к классу многопредельных, имеющих возможность переключения диапазонов измерений.
Принцип действия анализаторов при измерении активности ионов (pH) и окислительно-восстановительных потенциалов основан на измерении ЭДС электродной системы.
Принцип действия анализаторов при измерении удельной электрической проводимости основан на способности различных химических соединений проводить электрический ток, при этом электрическая проводимость раствора (электролита) прямо пропорциональна концентрации, ионов. В анализаторах используются два способа измерений электрической проводимости.
При кондуктивном способе измерения первичный преобразователь состоит из двух пластин, на которые подается напряжение. При этом в измеряемой среде протекает электрический ток, вели-
. которого зависит от электрической проводимости среды. При индуктивном способе измерена первичный преобразователь состоит из двух электромагнитных катушек. При подаче тока на первую катушку в ней генерируется магнитное поле, во второй катушке наводится ЭДС, величина которой зависит от электрической проводимости измеряемой среды.
Измерение содержания растворенного кислорода выполняется с применением амперометрических мембранных сенсоров. Молекулы растворенного в воде кислорода диффундируют через полупроницаемую мембрану кислородного датчика и восстанавливаются на катоде. Генерируемый при этом электрический ток пропорционален концентрации кислорода в воде. Выходной ток преобразуется в напряжение, сигналы от датчика усиливаются во вторичном измерительном преобразователе, преобразуются в цифровую форму и отображаются на дисплее.
Первичные преобразователи выполнены как сенсоры погружного или проточного типа и предназначены для работы в разнообразных средах, в том числе агрессивных и содержащих абразивные материалы. Информация об обозначениях первичных преобразователей представлена в таблице 1.
Таблица 1
|
Модификация анализатора |
Первичный измерительный преобразователь |
|
1055-22. 1055-32 |
Для измерения активности ионов: 320В. 320НР, 328А, 370, 371, 381+, 385+, 389, 396, 396VP. 396Р, 396PVP, 396R, 396RVP, 397, 398, 398VP, 398R, 398RVP, 399, Нх338, Нх348 Для измерения ОВП: 330, 371, 381+, 385+, 389, 396Р, 396PVP, 396R, 398, 398VP, 398R. 398RVP |
|
1055-20, 1055-30 |
серии 400 (400, 400VP, 401 (кроме 401-15), 402, 402 VP. 403, 403VP. 404), 140, 141, 142, 150 |
|
1055-21, 1055-31 |
226, 228, 225, 222, 242, 247 |
|
1055-25 |
499А DO, 499А TrDO, Нх438, Нх448 (стерилизация паром) |
|
Примечание — в качестве датчика температуры, входящих в комплект поставки анализаторов 1055-22, 1055-32, 1055-20, 1055-30, 1055-21, 1055-31 используется PtlOO/lOOO, а в анализаторах 1055-25 - PtlOO/lOOO или NTC | |
Вторичный измерительный преобразователь позволяет принимать и обрабатывать измерительную информацию от двух сенсоров одновременно. Измеренные значения отображаются на экране жидкокристаллического дисплея и выводятся на интерфейс Fondation Fieldbus или в виде HART-протокола.
Преобразователи могут устанавливаться непосредственно на трубопроводах, возможен также , стенный и щитовой их монтаж.
Анализаторы осуществляют ручную или автоматическую температурную компенсацию результатов измерений активности ионов, удельной электрической проводимости, а также температурную компенсацию проницаемости мембраны при измерении концентрации растворенного кислорода.. При необходимости режим температурной компенсации может быть отключен.
В качестве справочных параметров в анализаторах 1055-21. 1055-31 являются значения концентрации NaOH, НС1. H2SO4 в анализируемой жидкости.
Модель анализатора 1055-24 в комплекте с электродами 499А CL-01 или 499А CL-02 может быть использована для установления значений концентрации растворенного хлора (свободного или суммарного), а модель 1055-26 в комплекте с электродом 499А OZ - для концентрации растворен
ного озона только в качестве справочных параметров.
Место нанесения поверительного клейма-наклейки - передняя панель вторичного преобразователя анализатора (см. Приложение к описанию типа). Внешний вид вторичного измерительного преобразователя Solu Comp II 1055 приведен на рис. 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики анализаторов указаны в таблицах 2-6.
Таблица 2 - Характеристики анализатора 1055-22, 1055-32
|
Наименование характеристики |
Значение характеристики | |
|
Активность ионов (pH) |
диапазон измерений |
от 0 до 14 ед. pH |
|
разрешение (единица наименьшего разряда индикации) |
0,01 ед. pH | |
|
пределы допускаемой основной абсолютной погрешности измерений активности ионов |
± 0,05 ед. pH | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения активности ионов в диапазоне измеряемых температур на каждые 10 °C |
± 0,01 ед. pH | |
|
Окислительновосстановительный потенциал |
диапазон измерений |
от минус 1400 до плюс 1400 мВ |
|
разрешение (единица наименьшего разряда индикации) |
1 мВ | |
|
пределы допускаемой абсолютной погрешности измерительного преобразователя при измерении ОВП |
± 2 мВ | |
|
Температура |
диапазон измерений |
от 5 до 200 °C |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C | |
|
пределы допускаемой абсолютной погрешности измерений: в диапазоне температур от 5 до 99,9 °C вкл в диапазоне температур от 100 до 200 °C |
± 0,5 °C ± 1,0 °C | |
|
Параметры выходов: - токовый |
4-20 мА / 0-20 мА | |
|
Пределы допускаемой погрешности токового выхода |
± 0,05 мА | |
|
Диапазон температурной компенсации при измерении активности ионов |
от минус 15 до 100 °C | |
|
Условия эксплуатации вторичного преобразователя: - температура окружающего воздуха - относительная влажность воздуха |
от 0 до плюс 50 °C от 5 до 95 % | |
|
Диапазон температур окружающего воздуха при транспортировании и хранении |
от минус 20 до плюс 60 °C | |
|
Номинальное напряжение питания |
24 В постоянного тока 230 В переменного тока | |
|
Масса, не более |
2,0 кг | |
Таблица 3 — Характеристики анализатора 1055-20, 1055-30
|
Наименование характеристики |
Значение характеристики | |
|
Удельная электрическая проводимость |
диапазон измерений: при постоянной ячейки к = 0,01 см'1 при постоянной ячейки к = 0,1 см’1 при постоянной ячейки к = 1,0 см'1 при постоянной ячейки к = 10 см'1 |
от 0,055 до 9,99 мкСм/см от 10 до 50 мкСм/см от 0,055 до 500 мкСм/см от 0,055 до 5000 мкСм/см от 0 до 5 мкСм/см от 0 до 20 мкСм/см |
|
Наименование характеристики |
Значение характеристики | |
|
пределы допускаемой относительной погрешности измерений УЭП при приведении значения УЭП к температуре 25 °C |
±2% | |
|
Температура |
диапазон измерений |
от 0 до 200 °C |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C | |
|
пределы допускаемой абсолютной погрешности измерений: в диапазоне температур от 5 до 99,9 °C вкл в диапазоне температур от 100 до 200 °C |
± 0,5 °C ± 1,0 °C | |
|
Параметры выходов: - токовый |
4-20 мА /0-20 мА | |
|
Пределы допускаемой погрешности токового выхода |
± 0,05 мА | |
|
Диапазон температурной компенсации |
от минус 5 до 200 °C | |
|
Условия эксплуатации вторичного преобразователя: - температура окружающего воздуха |
от 0 до плюс 50 °C | |
|
- относительная влажность воздуха Диапазон температур окружающего воздуха при транспортировании • хранении |
от 5 до 95 % от минус 20 до плюс 60 °C | |
|
. юминальное напряжение питания |
24 В постоянного тока 230 В переменного тока | |
|
Масса, не более |
2,0 кг | |
|
Масса, кг, не более |
5,0 | |
Таблица 4 - Характеристики анализатора 1055-21, 1055-31
|
Наименование характеристики |
Значение характеристики | ||
|
Удельная электрическая проводимость |
диапазон измерений: при постоянной ячейки к = 1,0 см'1 при постоянной ячейки к = 3,0 см’1 при постоянной ячейки к = 4,0 см'1 при постоянной ячейки к = 6,0 см'1 |
от 50 до 1 000 000 мкСм/см от 25 до 2 000 000 мкСм/см от 250 до 2 000 000 мкСм/см от 50 до 2 000 000 мкСм/см от 500 до 2 000 000 мкСм/см | |
|
пределы допускаемой относительной погрешности измерений УЭП при приведении значения УЭП к температуре 25 °C |
±2% | ||
|
Температура |
диапазон измерений |
от 0 до 200 °C | |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C | ||
|
пределы допускаемой абсолютной погрешности измерений: в диапазоне температур от 5 до 99,9 °C вкл в диапазоне температур от 100 до 200 °C |
± 0,5 °C ± 1,0 °C | ||
|
Концентрация* |
диапазон показаний: для NaOH для НС1 ДЛЯ H2SO4 |
от 0 до 12 % от 0 до 15 % от 0 до 25 % или от 96 до 100 % | |
|
Параметры выходов: - токовый Пределы допускаемой погрешности токового выхода |
4-20 мА/0-20 мА ± 0,05 мА | ||
|
Диапазон температурной компенсации |
от минус 15 до 200 Ч? | ||
|
Условия эксплуатации вторичного преобразователя: - температура окружающего воздуха |
от 0 до плюр 50 ®(* / , II / \ и Il росударсгйекнмй pcccip] II 1 1 й>чдо-«и« / II | ||
|
Наименование характеристики |
Значение характеристики |
|
- относительная влажность воздуха |
от 5 до 95 % |
|
Диапазон температур окружающего воздуха при транспортировании и хранении |
от минус 20 до плюс 60 °C |
|
Номинальное напряжение питания |
24 В постоянного тока 230 В переменного тока |
|
Масса, не более |
2,0 кг |
Примечание — показатели, отмеченные "*" являются справочными
Таблица 5 - Характеристики анализатора 1055-25
|
Наименование характеристикн |
Значение характеристики | |
|
Концентрация растворенного кислорода |
диапазон измерений |
0-20 ppm (мг/дм3) |
|
разрешение (единица наименьшего разряда индикации) |
0,01 ppm (мг/дм3) | |
|
пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений концентрации кислорода |
±3% | |
|
Температура |
диапазон измерений |
от 0 до 100 °C |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C | |
|
пределы допускаемой абсолютной погрешности измерений: -датчик Pt 100/1000 RTD в диапазоне температур от 0 до 50 °C вкл. в диапазоне температур от 50 до 100 °C |
± 0,5 °C ± 1,0 °C | |
|
- датчик NTC: в диапазоне температур от 0 до 50 °C вкл. в диапазоне температур от 50 до 100 °C |
+ 0,5 °C ± 2,0 °C | |
|
Параметры выходов: - токовый |
4-20 мА 0 - 20 мА | |
|
Пределы допускаемой погрешности токового выхода |
± 0,05 мА | |
|
Диапазон температурной компенсации проницаемости мембраны |
от 0 до 50 °C | |
|
Условия эксплуатации вторичного преобразователя: - температура окружающего воздуха |
от 0 до плюс 50 °C | |
|
относительная влажность воздуха Диапазон температур окружающего воздуха при транспортировании и хранении |
от 5 до 95 % от минус 20 до плюс 60 °C | |
|
Номинальное напряжение питания |
24 В постоянного тока 230 В переменного тока | |
|
Масса, не более |
2,0 кг | |
|
Масса, кг, не более |
5,0 | |
Таблица 6 - Характеристики анализатора 1055-24, 1055-26
|
Наименование характеристики* |
Значение характеристики | |||
|
Концентрация |
диапазон показаний: |
0-20 ppm (мг/дм3) | ||
|
растворенного хлора |
разрешение (единица наименьшего разряда индикации) |
0,001 ppm (мг/дм3) | ||
|
Концентрация |
диапазон показаний: |
0- 10 20 (мг/дм3) | ||
|
растворенного озона |
разрешение (единица наименьшего разряда индикации) |
0,001 ppm (мг/дм3) | ||
|
Примечание - показатели являются справочными |
ZZ | |||
Знак утверждения типа
Знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации анализатора типографским способом.
Комплектность
В комплект поставки входят:
- анализатор жидкости 1055-22, 1055-32, 1055-20, 1055-30, 1055
21, 1055-31, 1055-25 с первичными преобразователями согласно
таблице 1 (комплект поставки в соответствии с заказом) - 1 комплект;
- комплект монтажных принадлежностей - 1 шт.;
- руководство по эксплуатации - 1 экз.;
-методика поверки МРБ МП. 1689-2007 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
■ . ■ Техническая документация компании "Emerson Process Management / Rosemount Analytical Inc.".
МРБ МП. 1689-2007 «Анализаторы жидкости 5081 и Solu Comp II 1055. Методика поверки»
Заключение
Анализаторы жидкости Solu Comp 11 1055 соответствуют требованиям документации компании "Emerson Process Management / Rosemount Analytical Inc.", США.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
