Хроматографы газовые промышленные 700
| Номер в ГРСИ РФ: | РБ 03 09 3189 07 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Хроматографы газовые промышленные 700 (далее - хроматографы) предназначены для измерения содержания органических и неорганических веществ в газовых и жидких средах, в том числе для определения компонентного состава природного (попутного) газа. Хроматографы могут использоваться в перерабатывающей, газовой, химической, нефтехимической, энергетической и фармацевтической промышленности, а также для мониторинга состояния окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3189 07 |
| Наименование | Хроматографы газовые промышленные 700 |
| Год регистрации | 2007 |
| Номер сертификата | 4372 |
| Дата регистрации | 2007-01-18 |
| Срок действия | 2012-01-18 |
| Получатель сертификата | компания "Emerson Process Management / Rosemount Analytical / Daniel Measurement and Control, Inc", США (US) |
Производитель / Заявитель
компания "Emerson Process Management / Rosemount Analytical / Daniel Measurement and Control, Inc"
Адрес: 11100 Brittmoore Park Drive, Houston, Texas, 77041
Контакты: +1 713 467 60 00 // +1 713 827 38 80
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1693-2007. |
Поверители
Скачать
|
Описание типа РБ 03 09 3189 07 [2008-04-14]
rb-03-09-3189-07_2008-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3189 07 [2007-01-01]
rb-03-09-3189-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые промышленные 700 (далее - хроматографы) предназначены для измерения содержания органических и неорганических веществ в газовых и жидких средах, в том числе для определения компонентного состава природного (попутного) газа. Хроматографы могут использоваться в перерабатывающей, газовой, химической, нефтехимической, энергетической и фармацевтической промышленности, а также для мониторинга состояния окружающей среды.
Описание
Хроматограф представляет собой стационарный промышленный прибор, который включает в себя блок электроники, блок контроля газовых потоков (включая систему подготовки пробы и газа-носителя), один или несколько аналитических блоков, состоящих из блоков термостата с детекторами (до 3-х шт.) и микронасадочными и/или капиллярными хроматографическими колонками (до 7-ми шт.) и узла дозирования пробы. Хроматограф имеет модульную конструкцию, все элементы <лючены в легко монтируемый в полевых условиях взрывозащищенный корпус. Электронные блоки находятся в герметичном отсеке, который полностью изолирован от опасных исследуемых веществ.
Для дозирования анализируемой газовой пробы используется пневматический мембранный клапан с объемом пробоотборной петли 0,1; 0,2; 0,5; 1,0; 1,5; 2,0; 5,5 см’. Для дозирования жидкой пробы в хроматографе используется поворотные и инжекторные клапаны.
Принцип действия хроматографа основан на хроматографическом разделении пробы вещества на компоненты с последующим детектированием при помощи детектора по теплопроводности (TCD/ДТП), пламенно-ионизационным детектора (FID/ПИД) и/или пламенно-фотометрическим детектора (FPD/ПФД) в зависимости от измерительной задачи.
Вывод информации в распределенную систему управления, контроллер расхода или на персональный компьютер производится по сети Ethernet, по последовательному интерфейсу RS422/485 по протоколу Modbus или по телефонной линии через модем. Для настройки и диагностики работы хроматографа используется программное обеспечение MON2000, устанавливаемое на внешнем персональном компьютере. 11а экране монитора возможно отображение хроматограмм в реальном режиме времени, сохранение хроматограмм, просмотр текущих и архивных результатов измерений содержания компонентов, просмотр и редактирование параметров работы хроматографа.
На основе результатов измерений объемной доли компонентов с помощью программного обеспечения хроматографа может проводиться расчет теплофизических свойств газа (высшая и низшая теплоты сгорания, относительная и абсолютная плотности, высшее и низшее числа Воббе, коэффициент сжимаемости) в соответствии с ИСО 6976:1995.
По заказу пользователя изготовителем хроматографа может осуществляться его градуировка для конкретной аналитической задачи на основе данных по составу анализируемого газа или жидкости на месте предполагаемой эксплуатации.

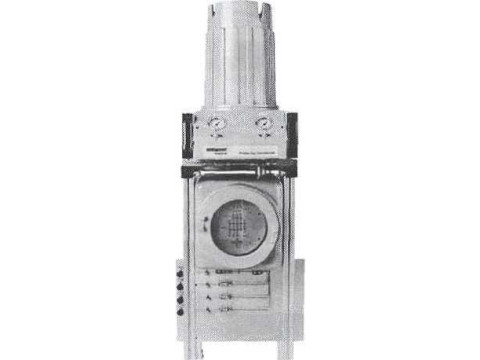

Внешний вид хроматографа приведен на рис. 1.
Рисунок 1.
Место нанесения поверительного клейма-наклейки - передняя панель хроматографа (см. При ложение к описанию типа).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики хроматографа приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы детектирования хроматографа с: - пламенно-ионизационным детектором (FID) |
5-10’10 г/с |
|
- детектором по теплопроводности (TCD) |
1 • 10“7 г/см3 |
|
<л пламенно-фотометрическим детектором (FPD) |
510'° rS/c |
|
Диапазон измерений объемной доли определяемого компонента: о2 |
0 - 2 % |
|
n2 |
0-20 % |
|
Не |
0-10% |
|
СО2 |
0-20 % |
|
H2S |
0-50 ppm |
|
Диапазон измерений объемной доли определяемого компонента - для природного (попутного) газа: СН4 |
65 -100% |
|
С2н5 |
0-20 % |
|
C3H8 |
0-10% |
|
Н-С4Н10 |
0 - 5 % |
|
ИЗО-С4Н10 |
0 - 5 % |
|
н-С5Н|2 |
0 - 1 % |
|
Наименование характеристики |
Значение характеристики |
|
нео-СзН|2 |
0 - 1 % |
|
С$+, Сб+высшие |
0 - 1 % |
|
С7+ |
0 - 1 % |
|
С8+ |
0 - 0,5 % |
|
С9+высшие |
0 - 0,5 % |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала |
2 % (при концентрации измеряемого компонента менее 5 %) 1 % (при концентрации измеряемого компонента более 5 %) |
|
Допускаемое изменение выходного сигнала хроматографа за 24 часа непрерывной работы |
2 % (при концентрации измеряемого компонента менее 5 %) 1 % (при концентрации измеряемого компонента более 5 %) |
|
Параметры выходов: - токовый - интерфейсы |
4-20 мА (4 выхода) RS 232/422/485 |
|
Пределы допускаемой приведенной погрешности токового выхода |
± 0,1 % |
|
Условия эксплуатации: температура окружающего воздуха - относительная влажность воздуха |
от минус 29 до плюс 55 °C от 0 до 95 % |
|
Номинальное напряжение питания |
24 В постоянного тока 230 В переменного тока |
|
Масса, не более: - хроматограф с одним аналитическим блоком - хроматограф с двумя аналитическими блоками |
100 кг 150 кг |
|
Маркировка взрывозащиты |
!ExdIlCT4X |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации анализатора типографским способом.
Комплектность
В комплект поставки входят:
- хроматограф газовый промышленный 700
(в комплектации, определенной заказом) - 1 комплект;
- руководство по эксплуатации - 1 экз.;
- программное обеспечение MON2000 Software - 1 экз.;
- протокол градуировки хроматографа на конкретную - 1 экз.;
аналитическую задачу (по заказу)
- методика поверки МРБ МП. 1693-2007 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании "Emerson Process Management / Rosemount Analytical / Daniel Measurement and Control. Inc", США.
МРБ МП. 1693-2007 «Хроматографы газовые промышленные 700. Методика поверки»
Лист 3 из 5
Заключение
Хроматографы газовые промышленные 700 соответствуют требованиям документации компании "Emerson Process Management / Rosemount Analytical / Daniel Measurement and Control, Inc", США.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск. Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
