Калибраторы универсальные серии 55XX
Номер в ГРСИ РФ: | РБ 03 13 3185 07 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | «Fluke Corporation», США |
Описание типа РБ 03 13 3185 07 [2007-01-01]
rb-03-13-3185-07_2007-01-01.pdf
|
Скачать |
Универсальные калибраторы серии 55ХХ (далее - калибраторы) предназначены для высокоточного воспроизведения напряжения и силы постоянного и переменного тока, мощности постоянного и переменного тока, электрического сопротивления, электрической емкости, частоты и фазы, воспроизведения сигналов датчиков температуры на основе термопар и термометров сопротивления.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 3185 07 |
Наименование | Калибраторы универсальные серии 55XX |
Год регистрации | 2007 |
Номер сертификата | 4368 |
Дата регистрации | 2007-01-18 |
Срок действия | 2012-01-18 |
Получатель сертификата | компания "Fluke Corporation", США (US) |
Производитель / Заявитель
компания "Fluke Corporation"
Адрес: P.O. Box 1186, 5602 BD Eindhoven
Контакты: +31 (0)40 2675262, +31 (0)40 2675260
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МРБ МП.1667-2007 |
Поверители
Скачать
Описание типа РБ 03 13 3185 07 [2007-01-01]
rb-03-13-3185-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Универсальные калибраторы серии 55ХХ (далее - калибраторы) предназначены для высокоточного воспроизведения напряжения и силы постоянного и переменного тока, мощности постоянного и переменного тока, электрического сопротивления, электрической емкости, частоты и фазы, воспроизведения сигналов датчиков температуры на основе термопар и термометров сопротивления.
Калибраторы применяются для поверки и калибровки приборов и могут использоваться в составе автоматизированных рабочих мест в поверочных и калибровочных лабораториях.
Описание
Принцип действия калибратора основан на автоматическом управлении встроенными прецизионными источниками сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, преобразователь напряжения переменного тока в постоянное, набор высокоточных и высокостабильных резисторов. Форма сигналов сложной формы по заданным оператором значениям амплитуды и фазы гармонических составляющих рассчитывается программно при помощи алгоритмов преобразования Фурье. Имеется возможность записи сигналов, состоящих из набора гармонических составляющих напряжения или тока, в память калибратора, с последующим их воспроизведением на выходных разъемах прибора.
Калибраторы имеют две модификации: 5500А и 5520А. Универсальный калибратор 5520А имеет модуль для поверки осциллографов SCI 100 и модуль для поверки измерителей показателей качества электроэнергии PQ.
Модуль для поверки осциллографов SCI 100 предназначен для определения нормируемых метрологических характеристик осциллографов любых типов с полосой пропускания до 1,1 ГГц. Модуль для поверки измерителей показателей качества электроэнергии PQ предназначен для воспроизведения несинусоидальных сигналов, состоящих из набора гармонических составляющих напряжения или тока, высокоточного воспроизведения фазового сдвига между двумя выходами напряжения или напряжения и тока.
I II

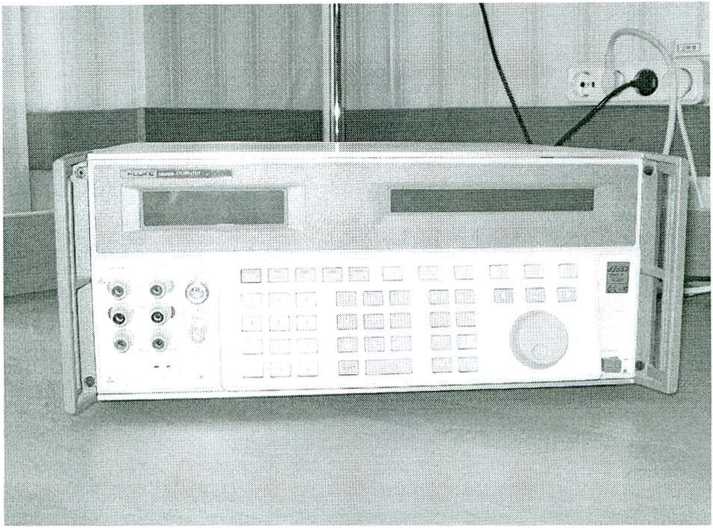

Общий вид калибратора приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки указано в приложении А.

Рисунок 1. Общий вид универсального калибратора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Наименование характеристики |
Исполнение калибратора | |
серия 5500А |
Серия 5520А | |
Потребляемая мощность, В А |
300 |
600 |
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от 15 °C до 35 °C 80 % при температуре 25 °C | |
Степень защиты оболочки по ГОСТ 14254-96 (МОК 60529) |
IP 20 | |
Габаритные размеры, мм, не более |
1 78 х 432 х 473 | |
Масса, кг. не более |
22 |
Калибратор серии 5500А Напряжение постоянного тока Таблица 2
Диапазон воспроизведения напряжения постоянного тока |
Абсолютная погрешность (при (20 ± 5) °C), В, не более ± (% выходного сигнала + мкВ) |
Стабильность за 24 часа при температуре (20 ± 1) °C ± (PPM выходного сигнала + мкВ) |
Разрешение |
Максимальный ток нагрузки | |
90 дней |
1 год | ||||
0 + 329.9999 мВ |
0.0050 + 3 |
0.0060 + 3 |
5 + 1 |
0.1 мкВ |
50 Ом |
0 + 3.299999 В |
0.0040 + 5 |
0.0050 + 5 |
4 + 3 |
1 мкВ |
10 мА |
0 ч- 32.99999 В |
0,0040 + 50 |
0,0050 + 50 |
4 + 30 |
К) мкВ |
10 мА |
30 + 329,9999 В |
0.0045 +500 |
0.0055 +500 |
4.5 + 300 |
100 мкВ |
5 мА |
100 +1020.000 В |
0.0045 + 1500 |
0.0055 + 1500 |
4.5 + 900 |
1000 мкВ |
5 мА |
Дополнительный выход (только для режима сдвоенного выхода) | |||||
0 4- 329,999 мВ |
0.03 + 350 |
0,04 + 350 |
30 + 100 |
1 мкВ |
5 мА |
0.33 + 3.3 В |
0.03 + 350 |
0,04 + 350 |
30+100 |
10 мкВ |
5 мА |
Диапазон воспроизведения силы постоянного тока |
Абсолютная погрешность (при (20± 5)°С), не более ± (% выходной сигнала + мкА) |
Разрешение |
Соответствующее напряжения |
Максимальная индуктивная нагрузка | |
90 дней |
1 год | ||||
0 + 3,29999 мА |
0,010 + 0,05 |
0,013 + 0.05 |
0,01 мкА |
4,5 В |
1 мкГн |
0 + 32,9999 мА |
0,008 + 0,25 |
0.01 + 0.25 |
0,1 мкА |
4,5 В |
200 мкГн |
0 + 329.999 мА |
0,008 + 3.3 |
0,01 +3,3 |
1 мкА |
4,5 + 3,0 В |
200 мкГн |
0 + 2.19999 А |
0.023 + 44 |
0.03 + 44 |
10 мкА |
4,5 + 3,4 В |
200 мкГн |
0 + 11 А |
0.038 + 330 |
0,06 + 330 |
100 мкА |
4,3 + 2,5 В |
200 мкГн |
Напряжение переменного (синусоидального) тока: Таблица 4
Диапазон воспроизведения напряжения переменного тока |
Частота |
Абсолютная погрешность (при (20± 5) °C), не более, ± (% выходного сигнала + мкВ) |
Разрешение |
Максимальная нагрузка | |
90 дней |
1 ГОД | ||||
1,0 + 32,999 мВ |
10 + 45 Гц |
0,26 + 20 |
0,35 + 20 |
1 мкВ |
50 Ом |
45 Гц + 10 кГц |
0.11 + 20 |
0,15 + 20 | |||
10 + 20 кГц |
0,15 + 20 |
0.20 + 20 | |||
20 + 50 кГц |
0.19 + 20 |
0.25 + 20 | |||
50 + 100 кГц |
0,26 + 33 |
0,35 + 33 | |||
100 + 500 кГц |
0.75 + 60 |
1+60 | |||
33 + 329.999 мВ |
10 + 45 Гц |
0,19 + 50 |
0,25 + 50 |
1 мкВ |
50 Ом |
45 Гц + 10 кГц |
0,04 + 20 |
0,05 + 20 | |||
10 + 20 кГц |
0.08 + 20 |
0,1 + 20 | |||
20 + 50 кГц |
0,12 + 40 |
0,16 + 40 | |||
50 + 100 кГц |
0.17 + 170 |
0.24 + 170 | |||
100 + 500 кГц |
0,53 + 330 |
0.7 + 330 | |||
0.33 + 3,29999 В |
10 + 45 Гц |
0.11 +250 |
0.15 + 250 |
10 мкВ |
ЮмА |
45 Гц + 10 кГц |
0.02 + 60 |
0.03 + 60 | |||
10 + 20 кГц |
0.06 + 60 |
0.08 + 60 | |||
20 + 50 кГц |
0.1 + 300 |
0,14 + 300 | |||
50+ 100 кГц |
0,17 + 1700 |
0.24 + 1700 | |||
100 + 500 кГц |
0.38 + 3300 |
0,5 + 3300 | |||
3,3 + 32,9999 В |
10 + 45 Гц |
0.11 +2500 |
0,15 + 2500 |
100 мкВ |
10 мА |
45 Гц + 10 кГц |
0,03 + 600 |
0,04 + 600 | |||
10 + 20 кГц |
0.06 + 2600 |
0,08 + 2600 | |||
20 + 50 кГц |
0.14 + 5000 |
0,19 + 5000 | |||
50+ 100 кГц |
0,17 + 17000 |
0.24 + 17000 | |||
33 + 329,999 В |
45 Гц + 1 кГц |
0.04 + 6,6 мВ |
0,05 + 6,6 мВ |
1 мВ |
5 мА. за исключением 20 мА в диапазоне 45+65 Гц |
1 + 10 кГц |
0,06 + 15 мВ |
0.08 + 15 мВ | |||
10 + 20 кГц |
0.07 + 33 мВ |
0.09 + 33 мВ | |||
330 + 1020 В |
45 Гц + 1 кГц |
0.04 + 80 мВ |
0,05 + 80 мВ |
10 мВ |
2 мА. за исключением 6 мА в диапазоне 45+65 Гц |
1 + 5 кГц |
0,15 + 100 мВ |
0,20 + 100 мВ | |||
5 + 10 кГц |
0,15 + 500 мВ |
0,20 + 500 мВ | |||
Дополнительный выход (только для режима сдвоенного выхода) | |||||
10+ 329,999 В |
10 + 20 Гц |
0,15 + 370 |
0,2 + 370 |
1 мкВ |
5 мА |
20 + 45 Гц |
0,08 + 370 |
0,1 +370 | |||
45 Гц + 1 кГц |
0,08 + 370 |
0,1 + 370 | |||
1 + 5 кГц |
0,15 + 450 |
0,2 + 450 | |||
5 + 10 кГц |
0,3 + 450 |
0,4 + 450 | |||
0.33 + 3,29999 В |
10+ 20 Гц |
0,15 + 450 |
0,2 + 450 |
10 мкВ |
5 мА |
20 + 45 Гц |
0,08 + 450 |
0,1+450 | |||
45 Гц + 1 кГц |
0,07 + 450 |
0,09 + 450 | |||
1 + 5 кГц |
0,15 + 1400 |
0,2 + 1400 | |||
5 + 10 кГц |
0,3 + 1400 |
0,4 + 1400 |
Диапазон воспроизведения силы переменного тока |
Частота |
Абсолютная погрешность, (при (20 ± 5) °C), А, не более ± (% выходного сигнала + мкА) |
Разрешение |
Эффективное значение напряжения |
Максимальная индуктивная нагрузка | |
90 дней |
1 ГОД | |||||
29.00 4 329,99 мкА |
10 + 20 Гц |
0,19 + 0,15 |
0,25 + 0,15 |
0,01 мкА |
3,0 В |
1 мкГн |
20 + 45 Гц |
0,09 + 0.15 |
0,125 + 0,15 | ||||
45 Гц 4- 1 кГц |
0.09 + 0,25 |
0,125 + 0,25 | ||||
1 4 5 кГц |
0,30 + 0.15 |
0,4 + 0,15 | ||||
5 4-10 кГц |
0,94 + 0,15 |
1,25 + 0,15 | ||||
0,33 4 3,2999 мА |
10 4-20 Гц |
0,15 + 0,3 |
0,2 + 0,3 |
0,01 мкА |
3,0 В |
1 мкГн |
20 4 45 Гц |
0,08 + 0,3 |
0,1 + 0,3 | ||||
45 Гц 4 1 кГц |
0,08 + 0,3 |
0,1 +0,3 | ||||
1 4 5 кГц |
0,15 + 0,3 |
0,2 + 0,3 | ||||
5 4 10 кГц |
0,45 + 0,3 |
0,6+ 0,3 | ||||
3.3 4 32,999 мА |
10 4 20 Гц |
0.15 + 3 |
0,2 + 3 |
0,1 мкА |
3.0 в |
200 мкГн, 10 + 500 Гц 1 мкГн 500 Гц + 10 кГц |
20 4 45 Гц |
0,08 + 3 |
0,1+3 | ||||
45 Гц 4 1 кГц |
0,07 + 3 |
0,09 + 3 | ||||
1 4 5 кГц |
0,15 + 3 |
0,2 + 3 | ||||
5 4 10 кГц |
0,45 + 3 |
0,6 + 3 | ||||
33 4 329,99 мА |
10 + 20 Гц |
0,15 + 30 |
0,2 + 30 |
1 мкА |
3,0 +2,0 В |
200 мкГн, (10 4 500 Гц) 5 мкГн, (500 Гц 4 Ю кГц) |
20 + 45 Гц |
0,08 + 30 |
0,1+30 | ||||
45 Гц + 1 кГц |
0,07 + 30 |
0,09 + 30 | ||||
1 + 5 кГц |
0,15 + 30 |
0.2 + 30 | ||||
5 + 10 кГц |
0,45 + 30 |
0,6 + 30 | ||||
0.33 2,19999 А |
10 + 45 Гц |
0,15 + 300 |
0,2 + 300 |
10 мкА |
3,0 +2,0 В |
200мкГн (10 4.500 Гц) 5 мкГн (500 Гц 4.5 кГц) |
45 Гц + 1 кГц |
0,08 + 300 |
0,1 + 300 | ||||
1 + 5 кГц |
0,07 + 300 |
0,75 + 300 | ||||
2,2-4-11 А |
45 + 65 Гц |
0,05 + 2000 |
0,06 + 2000 |
100 мкА |
2,8 +1,25 В |
200 мкГн (45 4 65 Гц) 1 мкГн (65 Гц 4 1 кГц) |
65 Гц + 500 Гц |
0,08 + 2000 |
0,1 + 2000 | ||||
500 Гц + 1 кГц |
0,25 + 2000 |
0,33 + 2000 |
Функция воспроизведения сопротивления
Таблица 6 ______________________
Диапазон воспроизведения сопротивления |
Абсолютная погрешность, (при (20 ± 5 ) °C), Ом, не более ± (% выходного сигнал + Ом) |
Разрешение, Ом |
Допустимый ток | |
90 дней |
1 ГОД | |||
0 4 10,99 Ом |
0,009 + 0,008 |
0,012 + 0,008 |
0,001 |
1 + 125 мА |
11 4 32,999 Ом |
0,009 + 0,015 |
0,012 + 0,015 |
0,001 |
1 + 125 мА |
33 4 109,999 Ом |
0,007 + 0,015 |
0,009 + 0,015 |
0,001 |
1 + 70 мА |
110 4 329,999 Ом |
0,007 + 0,015 |
0,009 + 0,015 |
0,001 |
1 4 40 мА |
330 Ом 4 1,09999 кОм |
0,007 + 0,06 |
0,009 + 0,06 |
0.01 |
250 мкА 4 18 мА |
1,1 4 3,29999 кОм |
0,007 + 0,06 |
0,009 + 0,06 |
0.01 |
250 мкА 4 5 мА |
3,3 4 10.9999 кОм |
0,007 + 0,6 |
0,009 + 0,6 |
0,1 |
25 мкА 4 1,8 мА |
11 4 32.9999 кОм |
0,007 + 0,6 |
0,009 + 0,6 |
0,1 |
25 мкА + 0,5 мА |
33 4 109,999 кОм |
0,008 + 6 |
0,011+6 |
1 |
2,5 мкА 4 0,18 мА |
110 4 329,999 кОм |
0,009 + 6 |
0,012 + 6 |
1 |
2,50 мкА 4 0,05 мА |
330 кОм 4 1,09999 МОм |
0,011 + 55 |
0,015 + 55 |
10 |
250 нА 4 0,018 мА |
1,1 4 3,29999 МОм |
0,011 + 55 |
0,015 + 55 |
10 |
250 нА 4 5 мкА |
3,3 4 10,9999 МОм |
0,045 + 550 |
0,06 + 550 |
100 |
25 нА 4 1.8 мкА |
11 4 32,9999 МОм |
0,075 + 550 |
0,1 + 550 |
100 |
25 нА 4 500 нА |
33 4 109,999 МОм |
0,4 + 5500 |
0,5 + 5500 |
1000 |
2,5 нА + 180 нА |
110 4 330 МОм |
0.4 + 16500 |
0,5 + 16500 |
1000 |
2,5 нА 4 60 нА |
Функция воспроизведения емкости Таблица 7
Диапазон воспроизведения емкости |
Абсолютная погрешность, (при (20 ± 5) °C), не более ± (% выходного сигнала + нФ) |
Разрешение |
Допустимая частота или скорость заряда-разряда | ||
90 дней |
1 ГОД |
Допустимая частота |
Допустимая при < 0.5 % погрешности | ||
0,33 - 0.4999 нФ |
0,38 + 0,01 |
0,5 + 0,01 |
0.1 пФ |
50 Гц- 1000 Гц |
10 кГц |
0,5- 1,0999 нФ |
0,38 + 0,01 |
0,5+0,01 |
0,1 пФ |
50 Гц- 1000 Гц |
10 кГц |
1.1 -3,2999 нФ |
0,38 + 0,01 |
0,5 + 0,01 |
0,1 пФ |
50 Гц- 1000 Гц |
10 кГц |
3,3 - 10.999 нФ |
0.38 + 0,01 |
0,5 + 0,01 |
1 пФ |
50 Гц - 1000 Гц |
10 кГц |
11 - 32,999 нФ |
0,19 + 0,1 |
0,25 + 0.1 |
1 пФ |
50 Гц- 1000 Гц |
10 кГц |
33 - 109,99 нФ |
0,19 + 0,1 |
0,25 + 0,1 |
10 пФ |
50 Гц - 1000 Гц |
10 кГц |
110-329,99 нФ |
0.19 + 0.3 |
0.25 + 0,3 |
10 пФ |
50 Гц- 1000 Гц |
10 кГц |
0,33 - 1,0999 мкФ |
0.19 + 1 |
0.25 + 1 |
100 пФ |
50 Гц - 1000 Гц |
5 кГц |
1,1 -3,2999 мкФ |
0.26 + 3 |
0,35 + 3 |
100 пФ |
50 Гц- 1000 Гц |
2 кГц |
3,3 - 10.999 мкФ |
0.26 + 10 |
0,35 + 10 |
1 нФ |
50 Гц - 400 Гц |
1,5 кГц |
11 -32,999 мкФ |
0,3 + 30 |
0,4 + 30 |
1 нФ |
50 Гц - 400 Гц |
800 Гц |
33 - 109,99 мкФ |
0,38 + 100 |
0,5 + 100 |
10 нФ |
50 Гц - 200 Гц |
400 Гц |
110-329,99 мкФ |
0,5 + 300 |
0,7 + 300 |
10 нФ |
50 Гц - 100 Гц |
200 Гц |
0,33 - 1,1 мФ |
1 + 300 |
1+300 |
100 нФ |
50 Гц - 100 Гц |
150 Гц |
Функция воспроизведения частоты
Таблица 8
Частотный диапазон |
Разрешение |
Абсолютная погрешность за год, (при 20 ± 5) °C) ± (выходной сигнал х 10-6 + мГц), не более |
0,01 до 119,99 Гц |
0,01 Гц |
25+1 |
120,0 до 1199,9 Гц |
0,1 Гц |
25 + 1 |
1,200 до 11,999 кГц |
1,0 Гц |
25 + 1 |
12,00 до 119,99 кГц |
10 Гц |
25 + 15 |
120,0 до 1199,9 кГц |
100 Гц |
25 + 15 |
1,200 до 2,000 МГц |
1 кГц |
25 + 15 |
Функция воспроизведения выходных сигналов термопар Таблица 9
Тип термопары по МЭИ 584 |
Диапазон (°C) |
Абсолютная погрешность, (°C), не более | ||
Минимум |
Максимум | |||
90 дней |
1 ГОД | |||
1 |
2 |
3 |
4 |
5 |
В |
600 |
800 |
0,42 |
0.44 |
800 |
1000 |
0,34 |
0.34 | |
1000 |
1550 |
0,30 |
0,30 | |
1550 |
1820 |
0,26 |
0.33 | |
С |
0 |
150 |
0,23 |
0,30 |
150 |
650 |
0,19 |
0,26 | |
650 |
1000 |
0,23 |
0.31 | |
1000 |
1800 |
0.38 |
0,50 | |
1800 |
2316 |
0.63 |
0,84 | |
Е |
-250 |
-100 |
0.38 |
0,50 |
-100 |
-25 |
0,12 |
0.16 | |
-25 |
350 |
0,10 |
0,14 | |
350 |
650 |
0,12 |
0,16 | |
650 |
1000 |
0.16 |
0.21 | |
J |
-210 |
-100 |
0.20 |
0.27 |
-100 |
-30 |
0.12 |
0,16 | |
-30 |
150 |
0.10 |
0,14 | |
150 |
760 |
0,13 |
0,17 | |
760 |
1200 |
0.18 |
0,23 | |
К |
-200 |
-100 |
0,25 |
0.33 |
-100 |
-25 |
0,14 |
0,18 | |
-25 |
120 |
0,12 |
0,16 | |
120 |
1000 |
0.19 |
0,26 | |
1000 |
1372 |
0,30 |
0,40 | |
L |
-200 |
-100 |
0,37 |
0.37 |
-100 |
800 |
0,26 |
0,26 | |
800 |
900 |
0.17 |
0.17 | |
N |
-200 |
-100 |
0,30 |
0,40 |
-100 |
-25 |
0,17 |
0,22 | |
-25 |
120 |
0,15 |
0,19 | |
120 |
410 |
0.14 |
0,18 | |
410 |
1300 |
0,21 |
0,27 |
Продолжение таблицы 9
1 |
2 |
3 |
4 |
5 |
R |
0 |
250 |
0,48 |
0,57 |
250 |
400 |
0,28 |
0,35 | |
400 |
1000 |
0,26 |
0,33 | |
1000 |
1767 |
0,30 |
0.40 | |
S |
0 |
250 |
0,47 |
0.47 |
250 |
1000 |
0,30 |
0,36 | |
1000 |
1400 |
0,28 |
0,37 | |
1400 |
1767 |
0,34 |
0,46 | |
Т |
-250 |
-150 |
0,48 |
0,63 |
-150 |
0 |
0,18 |
0.24 | |
0 |
120 |
0,12 |
0,16 | |
120 |
400 |
0,10 |
0,14 | |
и |
-200 |
0 |
0,56 |
0,56 |
0 |
600 |
0,27 |
0,27 |
Функция воспроизведения выходных сигналов термопреобразователей Таблица 10
Тип термопреобразователей по ГОСТ 6651 |
Диапазон (°C) |
Абсолютная погрешность, (°C), не более | ||
Минимум |
Максимум |
90 дней |
1 ГОД | |
1 |
2 |
3 |
4 |
5 |
Pt 10 |
-200 |
-80 |
0,04 |
0,05 |
-80 |
0 |
0,05 |
0,05 | |
0 |
100 |
0,07 |
0,07 | |
100 |
300 |
0,08 |
0,09 | |
300 |
400 |
0,09 |
0,10 | |
400 |
630 |
0,10 |
0,12 | |
630 |
800 |
0.21 |
0.23 | |
Pt1 10 |
-200 |
-80 |
0.04 |
0,05 |
-80 |
0 |
0,05 |
0.05 | |
0 |
100 |
0,07 |
0,07 | |
100 |
300 |
0,08 |
0,09 | |
300 |
400 |
0,09 |
0,10 | |
400 |
630 |
0,10 |
0,12 | |
Pt 100 |
-200 |
-190 |
0,25 |
0,25 |
-190 |
-80 |
0,04 |
0,04 | |
-80 |
0 |
0,05 |
0,05 | |
0 |
100 |
0,06 |
0.06 | |
100 |
260 |
0,06 |
0.07 | |
260 |
300 |
0,07 |
0,08 | |
300 |
400 |
0,08 |
0,09 | |
400 |
600 |
0,08 |
0,10 | |
600 |
630 |
0,21 |
0,23 | |
Pt' 100 |
-190 |
-80 |
0,02 |
0,02 |
-80 |
0 |
0,03 |
0,04 | |
0 |
100 |
0,04 |
0.04 | |
100 |
260 |
0,04 |
0,05 | |
260 |
300 |
0,11 |
0,12 | |
300 |
400 |
0.12 |
0,13 | |
400 |
600 |
0,12 |
0,14 | |
600 |
630 |
0,14 |
0,16 | |
Pt 500 |
-190 |
-80 |
0,01 |
0,01 |
-80 |
0 |
0,04 |
0,05 | |
0 |
100 |
0,05 |
0,05 | |
100 |
260 |
0,06 |
0,06 | |
260 |
300 |
0,07 |
0,08 | |
300 |
400 |
0,07 |
0,08 | |
400 |
600 |
0,08 |
0,09 | |
600 |
630 |
0,09 |
0,11 | |
Pt1 500 |
-190 |
-80 |
0,01 |
0,0! |
-80 |
0 |
0,03 |
0,03 | |
0 |
100 |
0.03 |
0,04 | |
100 |
260 |
0.04 |
0.05 | |
260 |
300 |
0,05 |
0,06 | |
300 |
400 |
0,05 |
0,07 | |
400 |
600 |
0,06 |
0,07 | |
600 |
630 |
0,22 |
0,23 | |
Ni 100 |
-80 |
0 |
0,06 |
0,08 |
0 |
100 |
0,07 |
0,08 | |
100 |
260 |
0.13 |
0,14 | |
Cu 10 |
-100 |
260 |
0.30 |
0,30 |
Суммарные характеристики мощности (постоянный ток) Таблица 11
Диапазон воспроизведения напряжений |
Абсолютная погрешность, (при (20 ± 5) °C), не более ±(% мощности выходного сигнала) | ||||
Диапазон воспроизведения силы тока калибратора | |||||
3.3-г 8.999 мА |
9 * 32.999 мА |
33 - 89.99 мА |
90 э-329.99 мА | ||
90 дней |
33 мВ - 1020 В |
0,03 |
0,02 |
0,03 |
0,02 |
1 год |
33 мВ * 1020 В |
0,04 |
0,03 |
0,04 |
0,03 |
Таблица 12
Диапазон воспроизведения напряжений |
Абсолютная погрешность, (при 20 ± 5) °C, не более ±(% мощности выходного сигнала) | ||||
Диапазон воспроизведения силы тока калибратора | |||||
0.3 - 0.8999 А |
0.9 -г 2.1999 А |
2.2 -г 4.4999 А |
4.5 -г 11 А | ||
90 дней |
33 мВ - 1020 В |
0,07 |
0,05 |
0,08 |
0,06 |
1 год |
33 мВ - 1020 В |
0,08 |
0,06 |
0,12 |
0,09 |
Суммарные мощностные характеристики
(переменный ток в диапазоне от 45 Гц до 65 Гц, коэффициент мощности равен 1)
Таблица 13 ______________________________
Диапазон воспроизведения напряжений |
Абсолютная погрешность, (при (20 ± 5) °C), не более ±(% мощности выходного сигнала) | ||||
Диапазон воспроизведения силы тока калибратора | |||||
3.3 * 8.999 мА |
9 4- 32.999 мА |
33 * 89.99 мА |
90 4- 329.99 мА | ||
90 дней |
33 мВ - 329.999 мВ |
0,30 |
0,20 |
0,25 |
0,20 |
330 мВ - 1020 В |
0,20 |
0,12 |
0,20 |
0,12 | |
1 год |
33 мВ + 329.999 мВ |
0,40 |
0,25 |
0,35 |
0,25 |
330 мВ - 1020 В |
0,25 |
0,15 |
0,25 |
0,15 |
Таблица 14
Диапазон воспроизведения напряжений |
Абсолютная погрешность, (при (20 ± 5) °C), не более, ±(% мощности выходного сигнала) | ||||
Диапазон воспроизведения силы тока калибратора | |||||
0.33-г 0.8999 А |
0.9 - 2.1999 А |
2.2 -г 4.4999 А |
4.5-г 11 А | ||
90 дней |
33 мВ - 329.999 В |
025 |
0,20 |
0,25 |
0,20 |
330 мВ - 1020 В |
0,20 |
0,12 |
0,18 |
0,12 | |
1 год |
33 мВ - 329.999 В |
0,35 |
0,25 |
0,35 |
0,25 |
330 мВ - 1020 В |
0,25 |
0,15 |
0,02 |
0,15 |
Функция воспроизведения угла сдвига фаз
Таблица 15 ___________
Годовая абсолютная погрешность, (при (20 ± 5) °C), ± (АФ в градусах), не более | ||||
10 Гц -?65 Гц |
65 Гц ч- 500 Гц |
500 Гц 4-1 кГц |
1 кГц 4- 5 кГц |
5 кГц 4-10 кГц |
0,15 |
0,9 |
2,0 |
6,0 |
10,0 |
Таблица 16
Значение угла сдвига фаз активной мощности (Вт) |
Значение угла сдвига фаз реактивной мощности (Вар) |
Коэффициент мощности |
Погрешность мощности из-за фазовой ошибки, %, не более | ||||
10-4 65 Гц |
65 4- 500 Гц |
500 :-1 кГц |
1 4- 5 кГц |
5 4-10 кГц | |||
0° |
90° |
1,000 |
0,00 |
0,01 |
0,06 |
0,55 |
1,52 |
5° |
85° |
0,996 |
0,02 |
0,15 |
- |
- |
- |
10° |
80° |
0,985 |
0,05 |
0,29 |
- |
- |
- |
15° |
75° |
0,966 |
0,07 |
0,43 |
- |
- |
- |
20° |
70° |
0,940 |
0,10 |
0,58 |
- |
- |
- |
25° |
65° |
0,906 |
0,12 |
0,74 |
- |
- |
- |
30° |
60° |
0,866 |
0,15 |
0,92 |
- |
- |
- |
35° |
55° |
0,819 |
0,18 |
1,11 |
- |
- |
- |
40° |
50° |
0,766 |
0,22 |
1,33 |
- |
- |
- |
45° |
45° |
0,707 |
0,26 |
1,58 |
- |
- |
- |
50° |
40° |
0,643 |
0,31 |
1,88 |
- |
- |
- |
55° |
35° |
0,574 |
0,37 |
2,26 |
- |
- |
- |
60° |
30° |
0,500 |
0,45 |
2,73 |
- |
- |
- |
65° |
25° |
0,423 |
0,56 |
3,38 |
- |
- |
- |
70° |
20° |
0,342 |
0,72 |
4,33 |
- |
- |
- |
75° |
15° |
0,259 |
0,98 |
5,87 |
- |
- |
- |
80° |
10° |
0,174 |
1,49 |
8,92 |
- |
- |
- |
85° |
5° |
0,087 |
2,99 |
17,97 |
- |
- |
- |
90° |
0° |
0,000 |
- |
- |
- |
- |
- |
Калибратор серии 5520А Напряжение постоянного тока Таблица 17
Диапазон воспроизведения напряжения постоянного тока |
Абсолютная погрешность (при 20 ± 5) °C, не более ± (% выходного сигнала + мкВ) |
Стабильность 24 часа, (20 ±1) °C ± (PPM выходного сигнала + мкВ) |
Разрешение |
Максимальный ток нагрузки | |
90 дней |
1 ГОД | ||||
На выходе «NORMAL» 0-329,9999 мВ |
0.0015 + 1 |
0.002 + 1 |
3 + 1 |
0.1 мкВ |
6,6 мА |
0-3.299999 В |
0,0009 + 2 |
0.0011 +2 |
2 + 1.5 |
1 мкВ |
10 мА |
0-32.99999 В |
0.0010 + 20 |
0.0012 + 20 |
2+15 |
10 мкВ |
10 мА |
30-329.9999 В |
0.0015+ 150 |
0.0018 + 150 |
25 + 100 |
0.1 мВ |
5 мА |
100-1000.000 В |
0.0015 + 1500 |
0.0018 + 1500 |
3 +300 |
1 мВ |
5 мА |
на выходе «AUX» 0-329.999 мВ |
0.03 + 350 |
0.04 + 350 |
30 + 100 |
1 мкВ |
5 мА |
0-3.29999 В |
0,03 + 350 |
0,04 + 350 |
30 + 100 |
10 мкВ |
5 мА |
3,3-7 В |
0.03 + 350 |
0,04 + 350 |
30 + 100 |
0,1 мВ |
5 мА |
Сила постоянного тока
Таблица 18
Диапазон воспроизведения силы постоянного тока |
Абсолютная погрешность, (при (20 ± 5) °C), не более ± (% выходного сигнала + мкА) |
Максимальная индуктивная нагрузка |
Разрешение |
Напряжение на нагрузке | |
90 дней |
1 год | ||||
0-0.329999 мА |
0,012 + 0,02 |
0,015 +0,02 |
1 нА |
10 В | |
0-3.29999 мА |
0,008 + 0,05 |
0.010 +0,05 |
10 нА |
10 В | |
0-32,9999 мА |
0,008 +0.25 |
0.010 +0,25 |
0.1 мкА |
7 В | |
0-329.999 мА |
0,008 +2.5 |
0,010 +2,5 |
1 мкА |
7 В | |
0-1.09999 А |
0,016 +40 |
0,020 +40 |
10 мкА |
6 В | |
1.1-2.99999 А |
0.030 +40 |
0.038 +40 |
10 мкА |
6 В | |
0-10.9999 А |
0,038 + 500 |
0.050 + 500 |
100 мкА |
4 В | |
11-20.5 А |
0.080 +750 |
0.100 + 750 |
100 мкА |
4 В |
Электрическое сопротивление
Таблица 19
Диапазон воспроизведения сопротивления |
Абсолютная погрешность, (при (20 ± 5) °C), не более ± (% выходного сигнала) |
Разрешение |
Допустимый ток | |
90 дней |
1 ГОД | |||
0-10.9999 Ом |
0.0035 |
0.0040 |
0.0001 Ом |
1-125 мА |
11-32.9999 Ом |
0.0025 |
0,0030 |
0.0001 Ом |
1-125 мА |
33-109,9999 Ом |
0.0022 |
0.0028 |
0.0001 Ом |
1-70 мА |
110-329.9999 Ом |
0.0022 |
0,0028 |
0.0001 Ом |
1-40 мА |
330 Ом - 1,09999 кОм |
0.0022 |
0.0028 |
0.001 Ом |
1-18 мА |
1,1-3,299999 кОм |
0.0022 |
0.0028 |
0.001 Ом |
100 мкА-5 мА |
3,3-10,99999 кОм |
0.0022 |
0.0028 |
0.01 Ом |
100 мкА-1.8 мА |
11-32.99999 кОм |
0.0022 |
0.0028 |
0.01 Ом |
10 мкА-0,5 мА |
33-109,9999 кОм |
0,0022 |
0.0028 |
0.1 Ом |
10 мкА-0.18 мА |
110-329,9999 кОм |
0.0025 |
0.0032 |
0,1 Ом |
1 мкА-0.05 мА |
330 кОм-1.0999 МОм |
0.0025 |
0.0032 |
1.0 Ом |
1 мкА-0.018 мА |
1.1-3.299999 МОм |
0.0040 |
0.0060 |
1.0 Ом |
250 нА-5 мкА |
3.3-10,99999 МОм |
0.0110 |
0.0130 |
10,0 Ом |
250 нА-1,8 мкА |
11-32,99999 МОм |
0.0200 |
0,0250 |
10,0 Ом |
25 нА-500 нА |
33-109.9999 МОм |
0.0400 |
0,0500 |
100 Ом |
25 нА-180 нА |
110-329.9999 МОм |
0.2500 |
0,3000 |
1 кОм |
2,5 нА-50 нА |
330-1100 МОм |
1.2000 |
1,5000 |
10 кОм |
1 нА-13 нА |
Диапазон воспроизведения напряжения постоянного тока |
Абсолютная погрешность, (при (20 ± 5) °C), не более ± (% выходного сигнала + мкВ) |
Диапазон частот |
Разрешение |
Максимальная нагрузка | |
90 дней |
1 ГОД | ||||
на выходе «NORMAL | |||||
1,0-32.999 мВ |
0,060 + 6 0,012 +6 0,016 + 6 0.080 + 6 0,300 + 12 0.600 + 50 |
0.080 + 6 0,015 +6 0.020 + 6 0.100 +6 0.350 + 12 0.800 + 50 |
10 Гц-45Гц 45 Гц-10 кГц 10 кГц-20 кГц 20 кГц-50 кГц 50 кГц-100 кГц 100 кГц- 500 кГц |
1 мкВ |
50 Ом |
33-329.999 мВ |
0.025 +8 0.014 + 8 0.015 +8 0,030 + 8 0,060 + 32 0,160 + 70 |
0.0300 +8 0,0145 +8 0,0160 +8 0,0350 +8 0,0800 +32 0,2000 + 70 |
10 Гц-45Гц 45 Гц-10 кГц 10 кГц-20 кГц 20 кГц-50 кГц 50 кГц-100 кГц 100 кГц- 500 кГц |
1 мкВ |
50 Ом |
0,33-3,29999 В |
0,0250 + 50 0,0140 +60 0,0160 +60 0,0250 +50 0,0550 + 125 0,2000 +600 |
0,0300 + 50 0,0150 +60 0.0190 +60 0.0300 + 50 0.0700 + 125 0.2400 + 600 |
10 Гц-45Гц 45 Гц-10 кГц 10 кГц-20 кГц 20 кГц-50 кГц 50 кГц-100 кГц 100 кГц- 500 кГц |
10 мкВ |
10 мА |
3,3-32,9999 В |
0.025 + 650 0,0125 +600 0.022 + 600 0,03 + 600 0,075 + 1600 |
0,03 +650 0,015 +600 0,024 +600 0,035 +600 0,09 + 1600 |
10Гц-45Гц 45 Гц-10 кГц 10 кГц-20 кГц 20 кГц-50 кГц 50 кГц-100 кГц |
100 мкВ |
10 мА |
33-329,999 В |
0,015 + 2000 0,016 + 6000 0,022 +6000 0,024 + 6000 0,16 + 50000 |
0,019 +2000 0,02 +6000 0,025 + 6000 0,03 +6000 0,2 + 50000 |
10 Гц-45 Гц 45 Гц-10 кГц 10 кГц-20 кГц 20 кГц-50 кГц 50 кГц-100 кГц |
1 мВ |
20 мА в диапазоне 45-65 Гц 5 мА в остальном диапазоне |
330-1020 В |
0,025 + 10000 0,020 + 10000 0.025 + 10000 |
0,030 + 10000 0,025 + 10000 0,030 + 10000 |
45 Гц -1 кГц 1 кГц-5 кГц 5 кГц-10 кГц |
10 мВ |
6 мА в диапазоне 45-65 Гц 2 мА в остальном диапазоне |
на выходе «AUX» | |||||
10-329,999 мВ |
0.15 +370 0.08 +370 0.08 + 370 0,15 +450 0.30 +450 4 +900 |
0,2 + 370 0,1 +370 0,1 +370 0.2 +450 0,4 + 450 5 +900 |
10 Гц—20Гц 20 Гц-45Гц 45 Гц-1 кГц 1 кГц-5 кГц 5 кГц-10 кГц 10 кГц-30 кГц |
1 мкВ |
5 мА |
0.33-3,29999 В |
0,15 +450 0,08 +450 0.07 + 450 0.15 + 1400 0.30 + 1400 4 +2800 |
0,20 +450 0,10 +450 0,09 +450 0.20 + 1400 0.40 + 1400 5 + 2800 |
10 Гц-20Гц 20 Гц-45Гц 45 Гц-1 кГц 1 кГц-5 кГц 5 кГц-10 кГц 10 кГц-30 кГц |
10 мкВ |
5 мА |
3,3-5 В |
0.15 +450 0.08 +450 0.07 +450 0.15 +1400 0.30 + 1400 |
0.20 +450 0.10 +450 0.09 +450 0.20 + 1400 0.40+ 1400 |
10 Гц -20Гц 20 Гц -45Гц 45 Гц-1 кГц 1 кГц-5 кГц 5 кГц-10 кГц |
100 мкВ |
5 мА |
Диапазон воспроизведения силы переменного тока |
Абсолютная погрешность, (20 ± 5) °C, не более ± (% выходного сигнала + мкА) |
Диапазон частот |
Разрешение |
Максимальная индуктивная нагрузка | |
90 дней |
1 ГОД | ||||
29,00-329,99 мкА |
0,16 +0.1 0.12 +0,1 0,1 +0.1 0,25 +0.15 0,6 +0,2 1,2 +0,4 |
0,2 +0,1 0,15 +0,1 0.125 +0,1 0,3 +0,15 0,8 +0,2 1,6 +0,4 |
10 Гц-20 Гц 20 Гц - 45 Гц 45 Гц - 1 кГц 1 кГц - 5 к1 ц 5 кГц - 10 кГц 10 кГц - 30 кГц |
0,01 мкА |
200 мкГн |
0,33-3,2999 мА |
0,16 +0.15 0,10 +0,15 0.08 +0,15 0,16 +0.2 0.40 +0,3 0.80 +0.6 |
0.20 +0,15 0,125 +0,15 0,10 +0.15 0,20 +0.2 0,50 +0,3 1 +0.6 |
10 Гц-20 Гц 20 Гц - 45 Гц 45 Гц - 1 кГц 1 кГц - 5 кГц 5 кГц - 10 кГц 10 кГц - 30 кГц |
0,01 мкА |
200 мк1 н |
3,3-32.999 мА |
0.15 +2 0.075 +2 0,035 +2 0,065 +2 0,16 +3 0,32 +4 |
0,18 +2 0.09 +2 0.04 +2 0,08 +2 0,2 +3 0,4 +3 |
10 Гц-20 Гц 20 Гц-45 Гц 45 Гц - 1 кГц 1 кГц - 5 кГц 5 кГц - 10 кГц 10 кГц-30 кГц |
0.1 мкА |
50 мкГн |
33-329.99 мА |
0,15 +20 0,075 +20 0,035 + 20 0,08 +50 0,16 + 100 0,32 + 200 |
0.18 +20 0,09 +20 0,04 +20 0.1 +50 0,2 + 100 0.4 + 200 |
10 Гц - 20 Гц 20 Гц - 45 Гц 45 Гц - 1 кГц 1 кГц - 5 кГц 5 кГц - 10 кГц 10 кГц - 30 кГц |
1 мкА |
50 мкГн |
0.33-1,09999 А |
0,15 + 100 0,036 + 100 0.5 + 1000 2 + 5000 |
0,18 + 100 0,05 + 100 0.6 + 1000 2,5 + 5000 |
10 Гц-45 Гц 45 Гц - 1 кГц 1 кГц - 5 кГц 5 кГц - 10 кГц |
10 мкА |
2,5 мкГн |
1.1-2.99999 А |
0,15 + 100 0.05 + 100 0,5 + 1000 2 + 5000 |
0,18 + 100 0.06 + 100 0,6 + 1000 2,5 + 5000 |
10 Гц-45 Гц 45 Гц - 1 кГц 1 кГц - 5 кГц 5 кГц - 10 кГц |
10 мкА |
2.5 мкГн |
3-10.9999 А |
0,05 +2000 0,08 +2000 2,5 +2000 |
0.06 +2000 0.1 + 2000 3 +2000 |
45 Гц - 100 Гц 100 Гц - 1 кГц 1 кГц - 5 кГц |
100 мкА |
1 мкГн |
11-20,5 А |
0,1 + 5000 0.13 +5000 2,5 + 5000 |
0.12 + 5000 0,15 + 5000 3 + 5000 |
45 Гц - 100 Гц 100 Гц - 1 кГц 1 кГц - 5 кГц |
1мА |
1 мкГн |
Электрическая емкость
Таблица 22
Диапазон воспроизведения электрической емкости |
Абсолютная погрешность, (при (20 ± 5) °C), не более ± (% выходного сигнала + нФ) |
Диапазон частот |
Разрешение | |
90 дней |
1 год | |||
0.19-0,3999 нФ |
0.38 +0,01 |
0,5 +0,01 |
10 Гц - 10 кГц |
0.1 пФ |
0,4-1,0999 нФ |
0,38 +0,01 |
0.5 +0.01 |
10 Гц - 10 кГц |
0.1 пФ |
1,1-3,2999 нФ |
0,38 +0.01 |
0.5 +0,01 |
10 Гц -3 кГц |
0.1 пФ |
3,3-10,9999 нФ |
0,38 +0,01 |
0,5 +0,01 |
10 Гц - 1 кГц |
0.1 пФ |
11-32,9999 нФ |
0.19 +0,1 |
0,25 + 0,1 |
10 Гц - 1 кГц |
0.1 пФ |
33-109.999 нФ |
0.19 +0,1 |
0,25 +0,1 |
10 Гц - 1 кГц |
1 пФ |
110-329,999 нФ |
0,19 +0.3 |
0,25 +0.3 |
10 Гц- 1 кГц |
1 пФ |
0.33-1,09999 мкФ |
0,19+ 1 |
0.25 + 1 |
10 Гц-600 Гц |
10 пФ |
1,1-3,29999 мкФ |
0,19 + 3 |
0,25 +3 |
10 Гц-300 Гц |
10 пФ |
3.3-10.9999 мкФ |
0,19+ 10 |
0,25 + 10 |
10 Гц - 150 Гц |
100 пФ |
1 1-32.9999 мкФ |
0,30 + 30 |
0.4 + 30 |
10 Гц- 120 Гц |
100 пФ |
33-109,999 мкФ |
0.34 + 100 |
0.45 + 100 |
10 Гц-80 Гц |
1 нФ |
110-329.999 мкФ |
0,34 + 300 |
0.45 +300 |
0 Гц-50 Гц |
1 нФ |
0,33-1,1 мФ |
0,34+ 1000 |
0,45 + 1000 |
0 Гц - 20 Гц |
10 нФ |
1,1-3.2999 мФ |
0,34 + 3000 |
0.45 +3000 |
0 Гц - 6 Гц |
10 нФ |
3,3-10,9999 мФ |
0,34+ 10000 |
0.45 + 10000 |
0 Гц - 2 Гц |
100 нФ |
11-32,9999 мФ |
0,7 + 30000 |
0,75 +30000 |
0 Гц-0,6 Гц |
100 нФ |
33-110 мФ |
1.0+ 100000 |
1,1 + 100000 |
0 Гц-0,2 Гц |
10 мкФ |
Суммарные /характеристики мощности (постоянный ток) Таблица 23
Диапазон напряжения |
Диапазоны силы тока |
Абсолютная погрешность, при (20 ± 5) °C, не более ± (% мощности выходного сигнала) | |
90 дней |
1 год | ||
0.33-329.99 мА |
0.021 |
0,023 | |
ЗЗмВ- 1020 В |
0.33-2.9999А |
0.019 |
0.022 |
3-20,5 А |
0,060 |
0.070 |
Суммарные характеристики мощности (переменный ток в диапазоне частот 45-65 Гц, коэффициент мощности равен 1)
Таблица 24
Диапазон напряжения |
Диапазоны силы тока |
Абсолютная погрешность, при (20 ± 5) °C, не более ± (% мощности выходного сигнала) | |
90 дней |
1 год | ||
33-329.999 мВ |
0.3-8.999 мА |
0,13 |
0.14 |
330 мВ-1000 В |
0,11 |
0,12 | |
33-329.999 мВ |
9-32,999 мА |
0,09 |
0.10 |
330 мВ-1000 В |
0,07 |
0,08 | |
33-329.999 мВ |
33-89.99 мА |
0,13 |
0.14 |
330 мВ-1000 В |
0,11 |
0.12 | |
33-329.999 мВ |
90-329.99 мА |
0,09 |
0.10 |
330 мВ-1000 В |
0,07 |
0,08 | |
33-329.999 мВ |
0.33-0.8999 А |
0,12 |
0.13 |
330 мВ-1000 В |
0.10 |
0.11 | |
33-329,999 мВ |
0.9-2.1999 А |
0.10 |
0,11 |
330 мВ-1000 В |
0.08 |
0.09 | |
33-329,999 мВ |
2,2-4,4999 А |
0.12 |
0,13 |
330 мВ-1000 В |
0.11 |
0,12 | |
33-329,999 мВ |
4,5-20.5 А |
0,10 |
0.11 |
330 мВ-1000 В |
0.09 |
0,10 |
Функция воспроизведения частоты Таблица 25
Диапазон частот |
Абсолютная погрешность, (при (20±5) °C), Гц, не более |
Разрешение |
0,01 Гц - 119,99 Гц |
0,01 Гц | |
120,0 Гц - 1199,9 Гц |
2.5*10’6 |
0.1 Гц |
1,200 кГц - 11,999 Гц |
1.0 Гц | |
12.00 кГц - 119,99 кГц |
10 Гц | |
120,0 кГц - 1199,9 кГц |
100 Гц | |
1,200 МГц-2.000 МГц |
1 кГц |
Функция воспроизведения угла сдвига фаз Таблица 26
Диапазон воспроизведения угла сдвига фаз, (в градусах) |
Абсолютная погрешность, (при (20±5) °C), ± (ДФ в градусах), не более |
Разрешение (в градусах) |
Диапазон частот |
0 - 360 |
0,1 |
0.01 |
10 Гц - 65 Гц |
0,25 |
65 Гц-500 Гц | ||
0,5 |
500 Гц - 1 кГц | ||
2,5 |
1 кГц - 5 кГц | ||
5,0 |
5 кГц - 10 кГц | ||
10.0 |
10 кГц-30 кГц |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак утверждения типа наносят на калибраторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
Калибратор универсальный Комплект кабелей Предохранители Руководство по эксплуатации |
1 шт. 1 шт. 4 шт. 1 экз. |
Методика поверки МРБ МП. 1667-2007
"Универсальные калибраторы серии 55ХХ. Методика поверки" 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Fluke Corporation", США;
ГОСТ 12.2.091-2002 (МЭК61010-1) "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования";
МРБ МП. 1667-2007 " Универсальные калибраторы серии 55ХХ. Методика поверки ".
Заключение
Универсальные калибраторы серии 55ХХ соответствуют требованиям ГОСТ 12.2.091-2002 (МЭК61010-1), технической документации фирмы "Fluke Corporation", США.
Межповерочный интервал -12 месяцев.
Научно-исследовательский испытательный центр испытаний средств измерений и техники РУП "БелГИМ".
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
