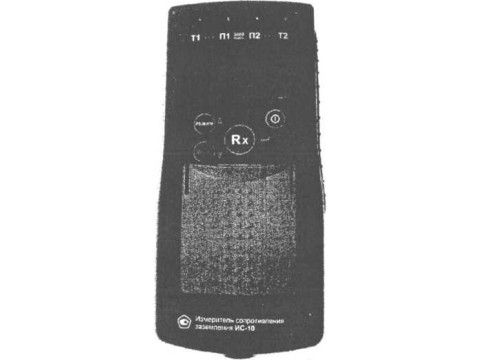

Измерители сопротивления заземления ИС-10 и ИС-10/1
| Номер в ГРСИ РФ: | РБ 03 13 3163 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
|
Описание типа РБ 03 13 3163 12 [2012-10-03]
rb-03-13-3163-12_2012-10-03.pdf
|
Скачать |
Измерители сопротивления заземления ИС-10 и ИС-10/1 (далее - измерители) предназначены для измерений сопротивлений элементов заземления, металлосоединений, непрерывности защитных проводников и измерений с автоматическим вычислением удельного сопротивления грунта. С применением клещей (при наличии в составе измерителя) измерители без разрыва цепи измеряют переменный ток и процентное распределение токов в многоэлементной системе заземления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3163 12 |
| Наименование | Измерители сопротивления заземления ИС-10 и ИС-10/1 |
| Год регистрации | 2012 |
| Номер сертификата | 7737 |
| Дата регистрации | 2012-04-03 |
| Срок действия | 2016-07-05 |
| Получатель сертификата | ЗАО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РЛПА.411212.001РЭ раздел "Поверка", утвержденному в 2011 г. |
| Признание поверки | Первичная при выпуске из производства: Удмурдский ЦСМС (номер реестра - №040, шифр поверительного клейма - АО)(НТК №12-06); ЗАО "НПФ "Радио-Сервис" (номер реестра - №1323, шифр поверительного клейма - ВИЯ)(НТК №03-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 3163 12 [2012-10-03]
rb-03-13-3163-12_2012-10-03.pdf
|
Скачать |
Описание типа
Назначение
Измерители сопротивления заземления ИС-10 и ИС-10/1 (далее - измерители) предназначены для измерений сопротивлений элементов заземления, металлосоединений, непрерывности защитных проводников и измерений с автоматическим вычислением удельного сопротивления грунта. С применением клещей (при наличии в составе измерителя) измерители без разрыва цепи измеряют переменный ток и процентное распределение токов в многоэлементной системе заземления.
Дополнительно измерители ИС-10/1 измеряют сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.
Описание
Конструктивно измеритель выполнен как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей и входные гнезда размещены на лицевой панели. Питание измерителей автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего сетевого адаптера.
Принцип действия измерителей основан на формировании измерительного стабилизированного импульсного тока переменной полярности (меандр) частотой 128 Гц с амплитудным значением силы тока не более 260 мА и максимальным амплитудным значением выходного напряжения без нагрузки не более 42 В. Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал напряжения постоянного тока. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения в удобной для восприятия форме выводится на индикатор. Единицы измерений определяются автоматически.

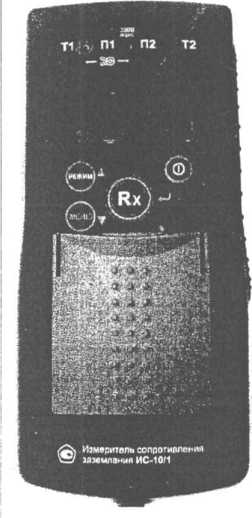

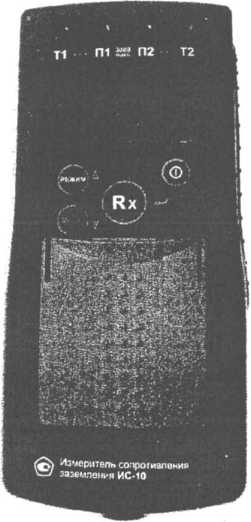

Внешний вид измерителя приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа измерителей приведена на рисунке 2.
Рисунок 2
Примечание * - место пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с иными погрешностями измерителей. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное для ИС-10 |
Микропрограмма |
2.0 |
8 AF48 A66DBC012C7F2DD E56EFA35758A |
md5 |
|
Встроенное для ИС-10/1 |
Микропрограмма |
1.0 |
35АА219С056809188D8A4 C76E4FE01E8 |
md5 |
Влияние метрологически значимой части ПО на метрологические характеристики измерителей не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены и не требуют специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение |
|
Диапазоны измерений электрического сопротивления |
от 1 до 999 мОм от 0,01 до 9,99 Ом от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм |
|
t Наименование параметра или характеристики |
Значение | ||
|
Допускаемые значения электрического сопротивления в цепях подключения: - для диапазона измерений от 1 до 999 мОм, не более - для диапазона измерений от 0,01 до 9,99 Ом, не более - для диапазона измерений от 0,1 до 99,9 Ом, не более - для диапазона измерений от 1 до 999 Ом, не более - для диапазона измерений от 0,01 до 9,99 кОм, не более |
токовых |
потенциальных | |
|
30 Ом |
2^ кОм | ||
|
1 кОм | |||
|
10 кОм | |||
|
3 кОм | |||
|
Пределы допускаемой основной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, (%+е.м.р.) |
± (3 + 3) | ||
|
Максимальное амплитудное напряжение помехи для диапазонов измерений электрического со-противления, В, не более |
от 1 до 999 мОм |
12 | |
|
от 1,00 Ом до 6,00 кОм |
24 | ||
|
от 6,01 до 9,99 кОм |
не нормируется | ||
|
Допускаемые значения электрического сопротивления в цепях подключения с использованием измерительных клещей (только для ИС-10/1) в диапазонах, не более: - для диапазона измерений от 1 до 999 мОм, не более - для диапазона измерений от 0,01 до 9,99 Ом, не более - для диапазона измерений от 0,1 до 99,9 Ом, не более - для диапазона измерений от 1 до 999 Ом, не более - для диапазона измерений от 0,01 до 9,99 кОм, не более |
токовых |
потенциальных | |
|
30 Ом |
20 кОм | ||
|
1 кОм | |||
|
Пределы допускаемой основной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), % |
± (8 + Кед/2Кобщ), где Кед - измеренное сопротивление единичного заземлителя, Кобщ • - общее сопротивление системы за земления | ||
|
Диапазон измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, В |
от 1 до 300 | ||
|
Пределы допускаемой основной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, (%+е.м.р.) |
±(5 + 3) | ||
|
Диапазон измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), мА |
от 1 до 250 | ||
|
Пределы допускаемой основной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), (%+е.м.р.) |
±(5 + 3) | ||
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) |
+ (3 + 3) | ||
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной изменением температуры в рабочем диапазоне, % |
± (8 + Кед/2Кобщ), где Кед - измеренное сопротивление единичного заземлителя, Кобщ - общее сопротивление системы заземления | ||
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) |
±(5 + 3) | ||
|
Наименование параметра или характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерите ля), вызванной изменением температуры в рабочем диапазоне , (%+е.м.р.) |
±(5 + 3) |
|
Пределы допускаемой дополнительней погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) |
± (3 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, % |
± (8 + Кед/2Кобщ), где Вед - измеренное сопротивление единичного заземлителя, Кобщ - общее сопротивление системы заземления |
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) |
+ (5 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) |
± (5 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной воздействием помех, (%+е.м.р.) |
±(3 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной воздействием помех, % |
+ (8 + Кед/2Кобщ), где Кед - измеренное сопротивление единичного заземлителя, Иобщ - общее сопротивление системы заземления |
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной воздействием помех, (%+е.м.р.) |
± (5 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной воздействием помех, (%+е.м.р.) |
±(5 + 3) |
|
Напряжение питания от источника постоянного тока (встроенный аккумулятор, элементы АА), В |
от 5,2 до 7,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
80 х 120 х250 |
|
Масса, кг, не более |
0,8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха 30 °C, %, не более - атмосферное давление |
от минус 15 до 50 90 от 84 до 106 кПа (от 630 до 795 мм рт. ст.) |
|
Потребляемая мощность, Вт, не более |
12 |
|
Наименование параметра или характеристики |
Значение |
|
Электрическая прочность изоляции при воздействии испытательного напряжения, кВ, не менее |
1,5 |
|
Сопротивление изоляции, МОм, не менее |
20 |
Знак утверждения типа |
Знак утверждения типа наносится на лицевую панель измерителя графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Измеритель сопротивления заземления ИС - 10 (ИС-10/1) - по заказу |
1 |
|
Руководство по эксплуатации РЛПА.411212.001РЭ |
1 |
|
Блок питания БПН-А 12-0,5 |
1 |
|
Струбцина РЛПА.301532.001 |
1 |
|
Ручка РЛПА.715311.004 |
1 |
|
Зажим типа «крокодил» |
2 |
|
Сумка для переноски |
1 |
|
Упаковка транспортная |
1 |
|
Комплект кабелей в составе: | |
|
кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м |
1 |
|
кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м |
1 |
|
кабель на катушке РАПМ.685442.003 - красный, длиной 40 м |
1 |
|
кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м |
1 |
|
Батарейный отсек РАПМ.436244.003-01 |
1 |
|
Штырь заземления РЛПА.305177.004 - длина 1 м* |
4 |
|
Клещи измерительные КТИ-10 РЛПА.418114.001 или |
1 |
|
РЛПА.418114.002 (для измерителя ИС-10)* | |
|
Клещи измерительные КТИ-10/1 РАПМ.418114.003 (для прибора ИС-10/1) |
1 |
|
* - поставляется при отдельном заказе | |
Поверка
осуществляется по разделу 6 «Поверка» руководства по эксплуатации РЛПА.411212.001 РЭ, утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 04.05.2011 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (2 шт.) (Регистрационный номер 11362-90), диапазон воспроизведения от 0,01 Ом до 100 кОм, кл.т. 0,02;
- магазин электрического сопротивления Р4830/1 (Регистрационный номер 11326-88), диапазон воспроизведения от 0,01 до 12222,1 Ом, кл.т. 0,05;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (Регистрационный номер 2721-71), предел воспроизведения напряжения постоянного и переменного тока до 1000 В;
- мультиметр В7-64/1 (Регистрационный номер 16688-97), предел измерений напряжений до 1250 В, пределы допускаемой относительной погрешности измерений ± 0,005 %;
- мультиметр В7-61 (Регистрационный номер 14539-95), диапазон измерений силы тока до 10 А, пределы допускаемой относительной погрешности измерений силы тока ± 1,5 %.
Сведения о методах измерений
Измерители сопротивления заземления ИС-10 и ИС-10/1. Руководство по эксплуатации РЛПА.411212.001РЭ.
Лист № 6
Всего листов 6
Нормативные документы
Измерители сопротивления заземления ИС-10 и ИС-10/1. Технические условия РЛПА.411212.001 ТУ.
Рекомендации к применению
Выполнение работ по обеспечению безопасных условий и охраны труда при измерении сопротивлений элементов заземления электрического оборудования; деятельность в области обороны и безопасности государства.
