Приборы энергетика многофункциональные для измерения электроэнергетических величин "ПЭМ-02"

Назначение

Приборы энергетика многофункциональные для измерения электроэнергетических величин «ПЭМ-02» (далее - прибор ПЭМ-02) предназначены для измерения основных показателей энергопотребления на узлах учета электрической энергии в однофазных и трехфазных сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности.

Описание

Принцип действия прибора ПЭМ-02 состоит в аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.

Прибор ПЭМ-02 выполнен в виде переносного прибора и состоит из:

- функционального блока, на лицевой панели которого расположены буквенноцифровой дисплей (ЖКИ), клавиатура и светодиодные индикаторы подключения внешнего питания (адаптер питания) и заряда батареи, а также светодиод “индикаторный выход”; на задней панели блока расположен разъем для подключения внешнего питания (адаптер питания); на передней панели блока расположены: органы присоединения (разъемы и клеммы): преобразователей тока и щупов контроля напряжения (допускающих непосредственное подключение к сетям до 0,4 кВ),

- комплекта первичных преобразователей тока в виде токоизмерительных клещей.

Результаты измерений выводятся на дисплей прибора. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин. Прибор оснащен индикаторным выходом с частотой сигнала, пропорциональной измеряемой мощности.

Прибор ПЭМ-02 выпускается в двух вариантах исполнения: «ПЭМ-02» и «ПЭМ-02 И», все метрологические характеристики для обоих вариантов одинаковы. Прибор ПЭМ-02И позволяет проводить архивирование результатов измерений во внутренней энергонезависимой памяти. Прибор ПЭМ-02И имеет в своем составе стандартный последовательный интерфейс для передачи архивов во внешние устройства.

Питание прибора ПЭМ-02 осуществляется от встроенных аккумуляторных батарей или от сети переменного тока (220 ± 5%) В, (50 ± 5%) Гц, при коэффициенте несцнусоидальности не более 5%, через адаптер питания. При подключении прибора ПЭМ-02 к сети переменного тока происходит автоматическая подзарядка аккумуляторных батарей.

Прибор ПЭМ-02 предназначен для проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей.

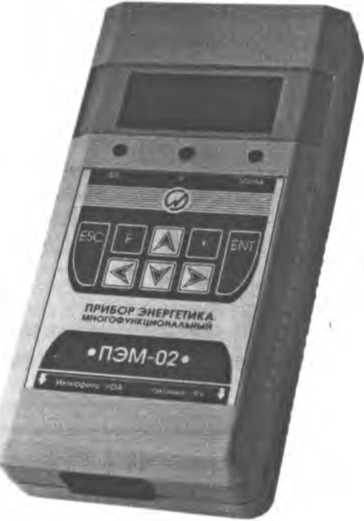

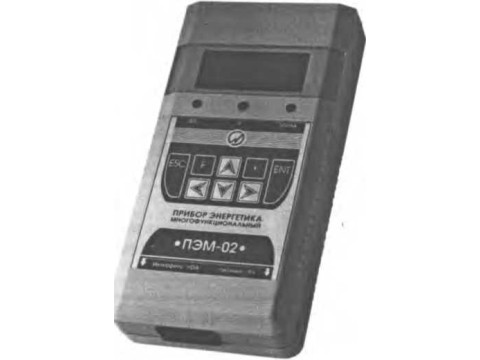

Внешний вид приборов представлен на рисунке 1.

Рисунок 1 - Общий вид прибора ПЭМ-02.

Мастичная пломба поверителя наносится на винт крепления, расположенный на задней панели.

Программное обеспечение (ПО)

Программное обеспечение приборов ПЭМ-02 состоит из встроенного программного обеспечения (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсу IrDA.

ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе.

Прикладные программы “Энергомониторинг ПЭМ-02”, устанавливаемые на ПК, предназначены для совместной работы с Приборами. Метрологически значимых частей эти прикладные программы не содержат.

Управление работой Приборов осуществляется при помощи ВПО с помощью панели управления, которая представляет собой клавиатуру и ЖКИ.

Приборы выполняют самодиагностику и обеспечивают защиту от несанкционированного доступа к информации.

Идентификационные данные ВПО представлены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения Прибора от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С»

Основные метрологические и технические характеристики Приборов приведены с учетом влияния ПО.

Технические характеристики

Основные метрологические и технические характеристики прибора ПЭМ-02 приведены в таблице 2 и 3.

Таблица 2________________

* - значение номинального тока (1н) определяется типом токоизмерительных клещей, которыми комплектуется Прибор ПЭМ-02 (Прибор ПЭМ-02 может комплектоваться токо-измерительными клещами с 1н до 1000 А).

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха при измерении активной мощности не более ± 0,05 %/°С.

Таблица 3

Условия применения прибора:

от минус 20 до 55

90 при 30 °C 537-800 (70- 106,7)

диапазон температур окружающего воздуха, °C относительная влажность воздуха, не более, % диапазон атмосферного давления, мм рт.ст. (кПа)

Знак утверждения типа

наносится на титульных листах эксплуатационной документации и на корпусе прибора методом шелкографии.

Комплектность

В таблице 4 приведен состав комплекта поставки прибора ПЭМ-02. Таблица 4

Поверка

производится по документу МС2.725.001МП "Прибор энергетика многофункциональный для измерения электроэнергетических величин «ПЭМ-02». Методика поверки", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2008 г.

Основные средства поверки:

- установка МК6801 (№ г/р 13773-93) или аналогичная,

- калибратор переменного напряжения и тока многофункциональный «Ресурс-К2» (№ г/р 20770-01).

Сведения о методах измерений

изложены в руководстве по эксплуатации МС2.725.001 РЭ «Прибор энергетика многофункциональный для измерения электроэнергетических величин «ПЭ1Й-02».

Нормативные документы

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от МО4до 25 А в диапазоне частот от 20 до Г106 Гц.

ГОСТ Р 8.648’2008 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10'2 до 2-10$ Гц.

ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот от 40 до 20000 Гц.

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

ТУ 4220’017’49976497’2003. Прибор энергетика многофункциональный для измерения электроэнергетических величин «ПЭМ-02».Технические условия '

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
