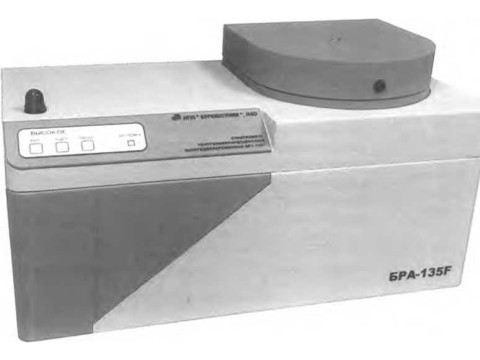

Cпектрометры рентгенофлуоресцентные энергодисперсионные БРА-135F
| Номер в ГРСИ РФ: | РБ 03 09 5690 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО НПП "Буревестник", г. Санкт-Петербург |
|
Описание типа РБ 03 09 5690 15 [2015-08-06]
rb-03-09-5690-15_2015-08-06.pdf
|
Скачать |
Спектрометры рентгенофлуоресцентные энерго дисперсионные BPA-135F (далее спектрометры), предназначены для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от фтора (Z=9) до урана (Z=92).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5690 15 |
| Наименование | Cпектрометры рентгенофлуоресцентные энергодисперсионные БРА-135F |
| Год регистрации | 2015 |
| Номер сертификата | 9721 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2019-03-28 |
| Получатель сертификата | НПП "Буревестник", ОАО, г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
НПП "Буревестник", ОАО
Адрес: пр. Малоохтинский, д. 68, 195112, г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Cпектрометры метрологически обеспечены в Республике Беларусь при наличии контрольных образцов №212 Sn по ГОСТ 22516-77, №211 Fe по ГОСТ 4148-78, №213 F по ГОСТ 10007-80, входящих в комплект поставки спектрометра, ввиду их использования для решения метрологических задач по различным параметрам. |
| Методика поверки | Поверка проводится по документу ТА09.1.211.109 РЭ (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №05-15). |
Поверители
Скачать
|
Описание типа РБ 03 09 5690 15 [2015-08-06]
rb-03-09-5690-15_2015-08-06.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные энерго дисперсионные BPA-135F (далее спектрометры), предназначены для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от фтора (Z=9) до урана (Z=92).
Описание
Принцип действия спектрометра основан на возбуждении флуоресцентного излучения атомов исследуемого образца. Флуоресцентное излучение образца регистрируется полупроводниковым SDD детектором с охлаждением на эффекте Пельтье, где кванты различной энергии преобразуются в электрические импульсы, амплитуды которых пропорциональны энергии этих квантов. С помощью аналого-цифрового преобразователя последовательность электрических импульсов различных амплитуд преобразуется в энергетический спектр.
Спектрометр представляет собой стационарный прибор, состоящий из блока аналитического и системы вакуумной, входящей в базовую комплектацию.
Спектрометр снабжен камерой образцов и автоматизированным диском подачи анализируемых образцов в зону облучения первичным рентгеновским излучением. В диск могут быть одновременно установлены до 15 анализируемых образцов. При необходимости диск подачи образцов может быть удален, что позволяет установить в камеру анализируемый образец неправильной формы.
Определение легких элементов от фтора (Z=9) до хлора (Z=17) производится с применением вакуумирования камеры вакуумной. Продувка камеры образцов при определении легких элементов каким-либо инертным газом не осуществляется.
Спектрометр BPA-135F снабжен пятью автоматизированными фильтрами первичного рентгеновского излучения, что позволяет формировать оптимальный состав рентгеновского излучения.
Спектрометр BPA-135F снабжен автоматической заслонкой, перекрывающей первичный пучок рентгеновского излучения, что обеспечивает безопасность персонала при установке образцов в камеру образцов.
Управление спектрометром, обработка спектра и вычисление содержания химических элементов в образцах производится с использованием программного комплекса «КЭДА-Е», предустановленного в блоке управления и сбора данных, который в свою очередь входит в состав блока аналитического. Для управления используются внешние компьютерный монитор, манипулятор «Мышь» и клавиатура.
Внешний вид спектрометра с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 1,2.

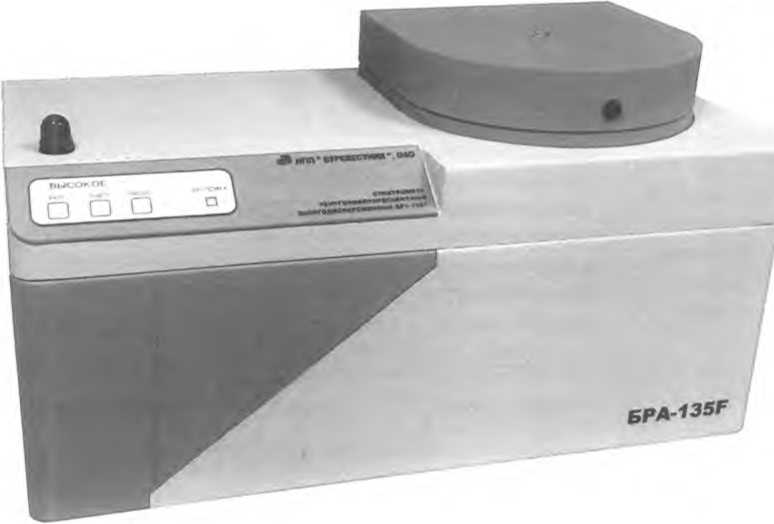

Рисунок 1 - Спектрометр рентгенофлуоресцентный энергодисперсионный BPA-135F. Внешний вид.

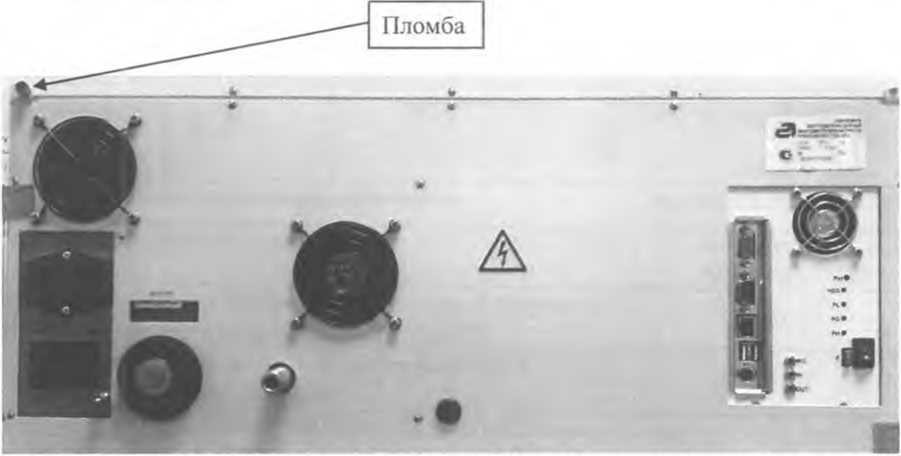

Рисунок 2. Задняя панель спектрометра рентгенофлуоресцентного энергодисперсионного
BPA-135F с указанием места пломбировки от несанкционированного доступа.
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением «Программный комплекс «КЭДА-Е», предназначенным для управления спектрометром, сбора, обработки и хранения полученных данных.
Программный комплекс «КЭДА-Е» установлен на встроенный в спектрометр промышленный компьютер. Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 Идентификационные данные ПО спектрометра.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программный комплекс «КЭДА-Е» |
«КЭДА-Е» |
2.0.1.13 и выше |
0x56128240 |
CRC32 |
Программное обеспечение является полностью метрологически значимым, поскольку определяет процесс управления спектрометром и алгоритм проведения измерений на нем.
Уровень защиты ПО - «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Основные метрологические и технические характеристики спектрометра приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон определяемых элементов |
от фтора (Z=9) до урана (Z=92) |
|
2 Пределы допускаемой основной относительной погрешности измерения скорости счета на линии FeKa, % ’ |
±0,2 |
|
3 Скорость счета на линии FeKa в режиме работы РТ U1ti=19kB, 1рт=200мкА, с'1, не менее 1 |
1,0-103 |
|
4 Изменение показаний спектрометра по скорости счета на линии FeKa при изменении температуры окружающей среды на каждые 10 °C в диапазоне от 10 до 35 °C, %, не более 1 |
±1,0 |
|
5 Изменение показаний спектрометра по скорости счета на линии FeKa при изменении напряжении сети на ±10 % , %, не более |
±0,5 |
|
6 Время непрерывной работы, ч. не менее |
16 |
|
7 Напряжение питания от сети переменного тока частотой (50±1)Гц, В |
220±22 |
|
8 Мощность, потребляемая спектрометром, ВА. не более |
500 |
|
9 Габаритные размеры, мм, не более: - блок аналитический - система вакуумная |
700x410x400 300x300x150 |
|
10 Масса спектрометра, кг, не более: - блок аналитический - система вакуумная |
65 10 |
|
11 Полный средний срок службы, лет |
10 |
|
12 Наработка до отказа, ч, не менее |
20000 |
|
13 Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон атмосферного давления, кПа - относительная влажность воздуха, % |
от 10 до 35 от 84 до 107 до 80 при 25 °C |
метрологические характеристики определены для контрольного образца КО №211 Fe, входящего в комплект поставки спектрометра
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на планку фирменную спектрометра фотохимическим методом.
Комплектность
Комплектность спектрометра приведена в таблице 3.
Таблица 3.
|
Наименование составных частей |
Количество |
|
1 Блок аналитический |
1 шт. |
|
2 Система вакуумная |
1 шт. |
|
3 Программный комплекс «КЭДА-Е» |
на USB-флеш-накопителе - 1 шт. |
|
4Комплект запасных частей, инструмента, принадлежностей и сменных частей в соответствии с ведомостью ЗИП, включая контрольные образцы для поверки спектрометра |
1 комплект. |
|
5 Ведомость эксплуатационных документов |
1 экземпляр |
|
6 Комплект эксплуатационных документов (включая методику поверки) согласно ведомости эксплуатационных документов |
1 комплект |
Поверка
осуществляется по методике поверки в составе руководства по эксплуатации ТА09.1.211.109 РЭ (раздел 13), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в январе 2014 г.
Основные средства поверки - контрольные образцы №212 Sn (на основе оксида олова (IV) по ГОСТ 22516-77), №211 Fe (на основе железа (II) сернокислого 7-водного по ГОСТ 4148-78) и №213 F (на основе фторопласта марки «Фторопласт-4» по ГОСТ 10007-80), входящие в комплект поставки спектрометра.
Сведения о методах измерений
Сведения о методиках измерений приведены в разделе 10 руководства по экплуа-тации ТА09.1.211.109 РЭ.
Нормативные документы
Технические условия ТУ 4276-088-00227703-2013.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
