Вольтметры универсальные В7-82

Номер в ГРСИ РФ: РБ 03 13 2790 06
Раздел: Средства измерений электрических величин [13]
Категория: Вольтметры
Производитель / заявитель: ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск
Скачать
Описание типа РБ 03 13 2790 06 [2006-01-01]
rb-03-13-2790-06_2006-01-01.pdf
Скачать
Нет данных о поставщике

Вольтметры универсальные В7-82 предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов и обеспечивает математическую и логическую обработку результатов измерений.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 2790 06
Наименование Вольтметры универсальные В7-82
Год регистрации 2006
Номер сертификата 3744
Дата регистрации 2006-01-26
Срок действия -
Получатель сертификата ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по УШЯИ.411182.034 МП (МРБ МП. 1543 - 2006).

Поверители

Скачать

Описание типа РБ 03 13 2790 06 [2006-01-01]
rb-03-13-2790-06_2006-01-01.pdf
Скачать

Описание типа

Назначение

Вольтметры универсальные В7-82 предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов и обеспечивает математическую и логическую обработку результатов измерений.

Вольтметры предназначены для применения в различных областях народного хозяйства, в том числе в районах с экстремальными климатическими условиями, для выполнения регламентных и ремонтных работ на нефтепроводах и газопроводах, в энергетике, при обслуживании специальной техники, а также для организации автоматизированных систем контроля и управления, работающих в широком диапазоне условий эксплуатации.

Описание

Принцип действия вольтметра основан на преобразовании измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием аналого-цифровым преобразователем интегрирующего типа в цифровой эквивалент.

Внешний вид вольтметра приведен на рисунке 1.

Место пломбирования и нанесения оггиска клейма поверителя указано в приложении А, рисунок А.1 (вид вольтметра универсального сзади).

Место нанесения поверительного клейма-наклейки - передняя панель вольтметра универсального (приложение А, рисунок А.2).

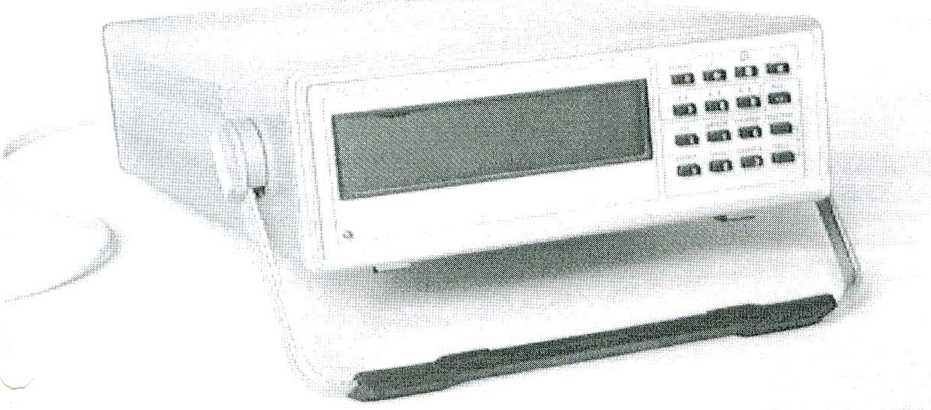

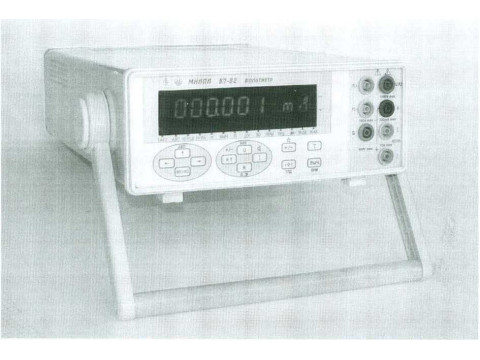

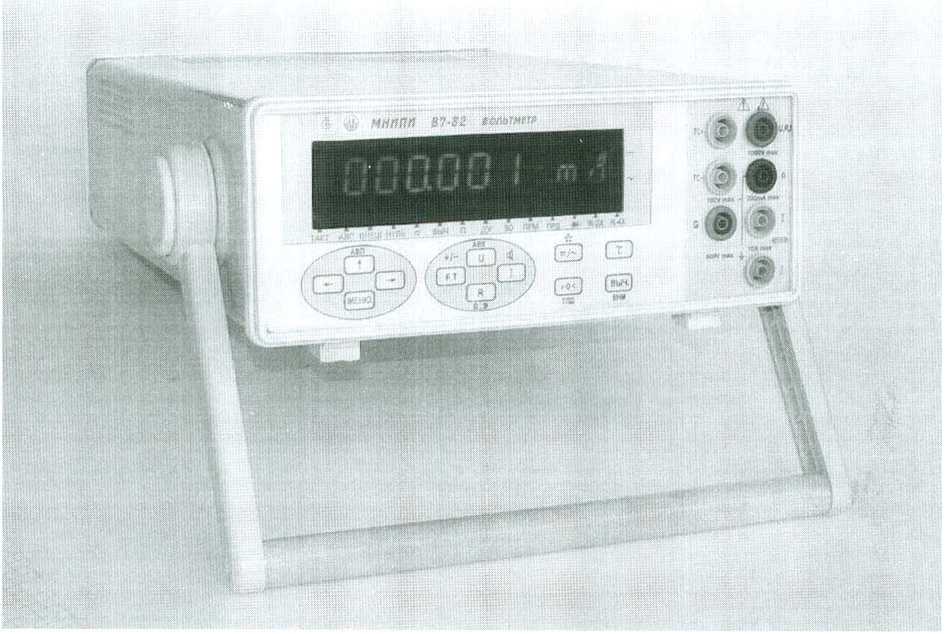

Рисунок 1 - Внешний вид вольтметра.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения постоянного напряжения от 10 мкВ до 1000 В

диапазоны измерения                             200 мВ, 2, 20, 200, 1000 В

пределы допускаемой основной погрешности приведены в таблице 1.

Таблица 1

Uk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности

200 мВ

1 мкВ (10 мкВ)

±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk)

2 В

10 мкВ (100 мкВ)

±(0,008 % от U + 0,002 % от Uk)

±(0,008 % от U + 0,01 % от Uk)

20 В

100 мкВ (1 мВ)

±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk)

200 В

1 мВ (10 мВ)

±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk)

1000 В

10 мВ (100 мВ)

±(0,01 % от U + 0,005 % от Uk) ±(0,01 % от U + 0,02 % от Uk)

Примечание - В таблице / и далее по тексту:

- U (I, R, /’ Т) - значение измеряемого напряжения (тока, сопротивления, частоты, периода);

- пределы допускаемой основной погрешности приведены для формата индикации 5,5 десятичных разрядов, в скобках - для формата индикации 4,5 десятичных разрядов.

Диапазон измерения среднего квадратическогозначения переменного напряжения             от 1 мВ до 700 В

диапазоны измерения                             200 мВ, 2, 20, 200, 700 В

диапазон частот                                 от 20 Гц до 1 МГц

пределы допускаемой основной погрешности приведены в таблице 2. Таблица 2

Uk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности в диапазоне частот

от 20 до 60 Гц включ.

св. 60 Гц до 20 кГц включ.

св. 20

до 100 кГц включ.

200 мВ

1 мкВ (10 мкВ)

±(0,6 % от U+0,1 % от Uk)

±(0,3 % от U+0,1 % от Uk)

±(0,6 % от U+0,2 % от Uk)

2 В

10 мкВ (100 мкВ)

20 В

100 мкВ (1 мВ)

200 В

1 мВ (10 мВ)

±(0,6 % от U+0,1 % от Uк)

±(0,3 % от U+0,1 % от Uk)

±(0,6 % от U+0,2 % от Uk)

700 В

10 мВ (100 мВ)

±(0,6 % от U+0,4 % от Uk)

±(0,3 % от U+0,4 % от Uk)

-

Продолжение таблицы 2

Uk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности в диапазоне частот

св. 100 до 300 кГц включ.

св. 300 кГц до 1 МГц включ.

200 мВ

1 мкВ (10 мкВ )

±(5 % от U + 1 % от Uk)

±(9 % от U + 2 % от Uk)

2 В

10 мкВ (100 мкВ)

20 В

100 мкВ (1 мВ)

200 В

1 мВ (10 мВ)

-

-

700 В

ЮмВ (100 мВ)

-

-

Примечания

1 Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах f:

- U > 0,005 Uk, f от 20 Гц до 100 кГц;

- U> 0,05 Uk, fom 50 кГц до 1 МГц;

2 Измерение напряжения на диапазоне измерения с конечным значением Uk 700 В нормируется в диапазоне частот от 20 Гц до 5 кГц.

Диапазон измерения силы постоянного тока от 0,2 мкА до 10 А

диапазоны измерения                             200 мкА, 2, 20, 200 мА, 2, 10 А

пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

Цена единицы младшего разряда

Пределы допускаемой основной погрешности

200 мкА

1 нА (ЮнА)

±(0,1 % от I + 0,05 % от I к)

2 мА

10 нА (100 нА)

±(0,1 % от I ± 0,05 % от Iк)

20 мА

100 нА

(1 мкА)

±(0,1 % от I + 0,05 % от 1к)

200 мА

1 мкА (10 мкА)

±(0,1 % от I + 0,05 % от 1к)

2 А

10 мкА (100 мкА)

±(0,1 % от I + 0,05 % от 1к)

10 А

100 мкА (1 мА)

±(0,1 % от I + 0,05 % от 1 к)

Диапазон измерения среднего квадратического значения силы переменного тока             от5мкАдо10А

диапазоны измерения                             200 мкА, 2, 20, 200 мА, 2, 10А

диапазон частот                                 от 20 Гц до 5 кГц

пределы допускаемой основной погрешности приведены в таблице 4. Таблица 4

Цена единицы младшего разряда

Пределы допускаемой основной погрешности в диапазоне частот

от 20 до 40 Гц включ.

св. 40 Гц до 5 кГц включ.

200 мкА

1 нА (10 нА)

±(0,7 % от I + 1 % от 1к)

±(0,5 % от 1 + 1 % от 1к)

2 мА

10 нА (100 нА)

±(0,6 % от 1 + 0,15 % от 1к)

±(0,3 % от 1 + 0,15 % от 1к)

20 мА

100 нА

(1 мкА)

±(0,7 % от I + 0,3 % от 1к)

±(0,5 % от I + 0,3 % от 1к)

200 мА

1 мкА (10 мкА)

±(0,6 % от 1 + 0,15 % от 1к)

±(0,3 % от 1 + 0,15 % от 1к)

2 А*

10 мкА

(100 мкА)

±(0,7 % от I + 0,3 % от 1к)

±(0,5 % от I + 0,3 % от 1к)

10 А*

100 мкА (1 мА)

±(0,7 % от I + 0,3 % от 1к)

±(0,5 % от 1 + 0,3 % от 1к)

Примечания

1 Погрешность вольтметра нормируется при I > 0,05Нк

2 * - погрешность вольтметра на диапазонах измерения с конечными значениями 2; 10 Л нормируются в диапазоне частот от 20 Гц - до 1 кГц

Диапазон измерения электрическогосопротивления постоянному току              от 1 Ом до 2 ГОм

диапазоны измерения                            200 Ом, 2, 20, 200 кОм, 2, 20, 200 МОм, 2 ГОм

пределы допускаемой основной погрешности приведены в таблице 5.

Таблица 5

Rk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности

200 Ом

1 мОм (10 мОм)

±(0,05 % от R + 0,003 % от Rk) * ±(0,05 % от R + 0,01 % от Rk) *

2 кОм

10 мОм

(100 мОм)

20 кОм

100 мОм (1 Ом)

200 кОм

1 Ом (10 Ом)

2 МОм

10 Ом (100 Ом)

20 МОм

100 Ом (1 кОм)

±(0,1 % от R + 0,01 % от Rk) *

±(0,1 % от R + 0,015 % от Rk) *

200 МОм

1 кОм (10 кОм)

±(0,2 % от R + 0,02 % от Rk) *

2 ГОм

10 кОм (100 кОм)

±(0,5 + 0,0025«Rx) % **

* Пределы допускаемой основной погрешности, кроме диапазона измерения с конечным значением Rk 2 ГОм.

** Пределы допускаемой основной погрешности для форматов индикации 4,5 и 5,5 десятичных разрядов, где Rx - значение измеряемого сопротивления, МОм.

Диапазон измерения частоты

от 5 Гц до 10 МГц

диапазон измерения                              10 000 000 Гц

пределы допускаемой основной погрешности приведены в таблицах 6 и 7.

Таблица 6

Fk, Гц

Значение измеряемой частоты синусоидального сигнала

[Дена единицы младшего разряда, Гц

Пределы допускаемой основной погрешности

10000000

От 5 Гц до 1,9 МГц включ.

1

±(0,005 % от F + 0,0001 % от Fk)

Св. 1,9 до 10 МГц включ.

±(0,05 % от F + 0,0005 % от Fk)

Таблица 7

Fk, Гц

Значение измеряемой частоты импульсного сигнала

Цена единицы младшего разряда, Гц

Пределы допускаемой основной погрешности

10000000

От 5 Гц до 5 МГц включ.

1

±(0,005 % от F + 0,00002 % от Fk)

Диапазон измерения периода                   от 4 мкс до 200 мс

диапазон измерения                              200 000 мкс

пределы допускаемой основной погрешности приведены в таблице 8. Таблица 8

Тк, мкс

Цена единицы младшего разряда, мкс

Пределы допускаемой основной погрешности

200000

1

±(0,02 % от Т + 0,001 % от Тк)

Сервисные функции:

Вольтметр обеспечивает математическую и логическую обработку результатов измерения.

Интерфейсы

КОП, “Стык С2”

Питание от сети переменного тока:

напряжение, В

230 ±23

частота, Гц

50 ±0,5

Потребляемая мощность, В-A, не более

20

Диапазон температур рабочих условий

применения, ° С

от минус 30 до плюс 50

Относительная влажность окружающего

воздуха ,%, при 30 ° С

90

Степень защиты оболочки по ГОСТ 14254-96

IP20

Габаритные размеры, мм, не более

353 х 284 х 103

Масса, кг, не более

6,5

Средняя наработка на отказ, ч, не менее

15 000

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель вольтметра методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Обозначение

Наименование, тип

Количество на комплект

Примечание

УШЯИ.411182.034

Вольтметр универсальный В7-82 с принадлежностями и ЗИП.

1

УШЯИ.41 И 82.034 РЭ

Руководство по эксплуатации

1

УШЯИ.411182.034 МП

МРБ МП.1543 - 2006

Методика поверки

1

УШЯИ.305641.053

(или УШЯИ.305646.094)

Упаковка

1

(1)

Вариант упаковки выбирает потребитель

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 15150-69 “ Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”, ТУ BY 100039847.058-2006 “Вольтметр универсальный В7-82. Технические условия”. Методика поверки УШЯИ.411182.034 МП (МРБ МП. 1543 - 2006).

Заключение

Вольтметр универсальный В7-82 соответствует требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.058-2006.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный цент БелГИМ,

г. Минск, Старовиленский тракт, 93 тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.

Другие Вольтметры

Default ALL-Pribors Device Photo
Категория: Вольтметры
Дата внесения: 2006-08-31
Действителен до: -
РБ 03 13 3095 06

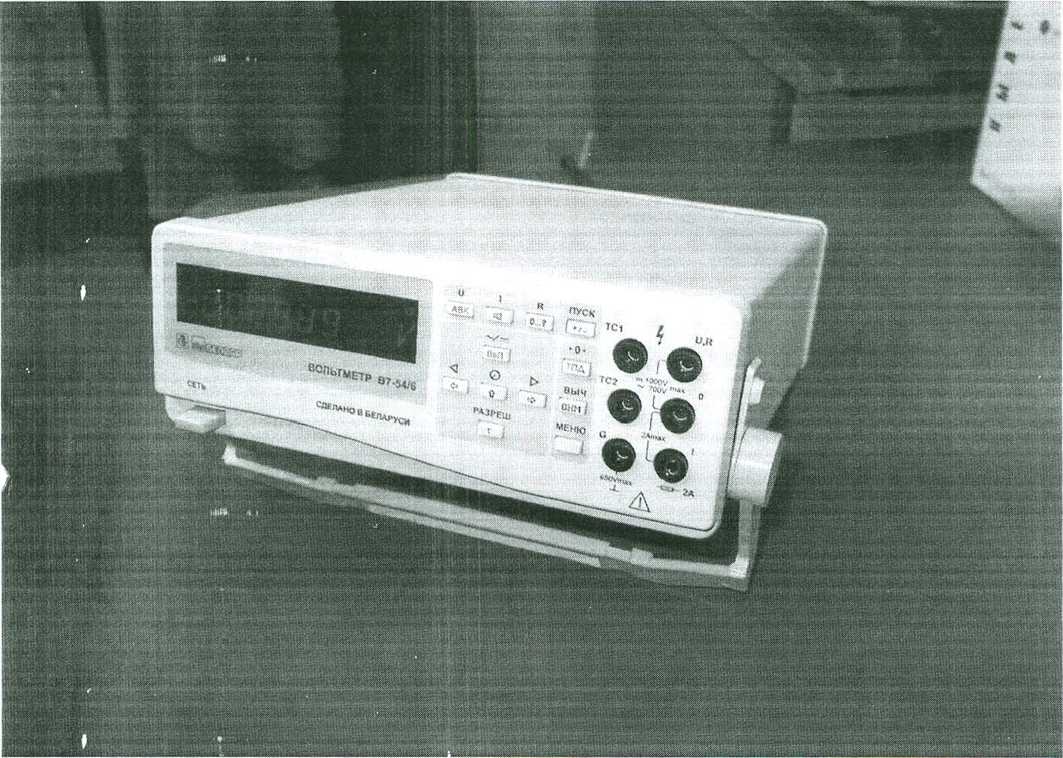

Вольтметры универсальные В7-54/6
ОАО "Минский приборостроительный завод"
Категория: Вольтметры
Дата внесения: 2006-11-23
Действителен до: -
РБ 03 13 2790 07

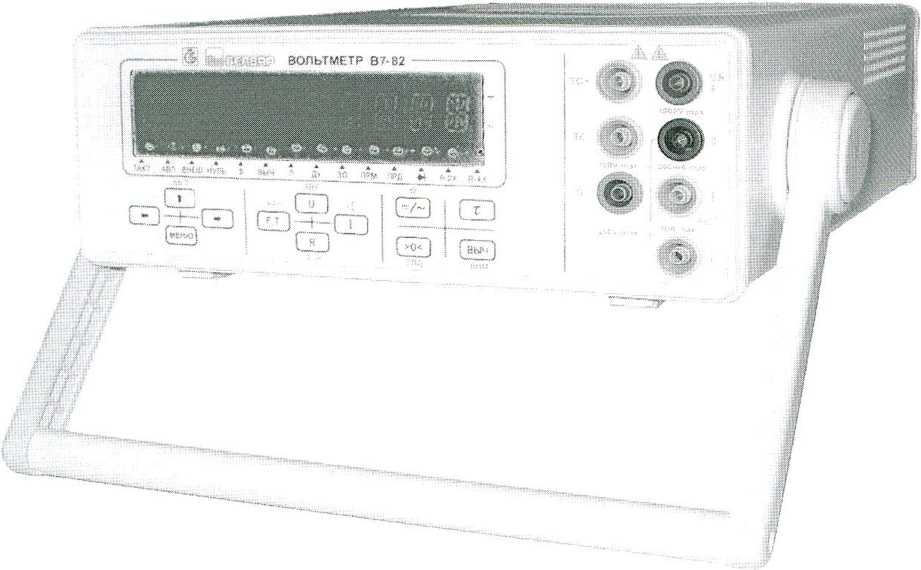

Вольтметры универсальные В7-82
