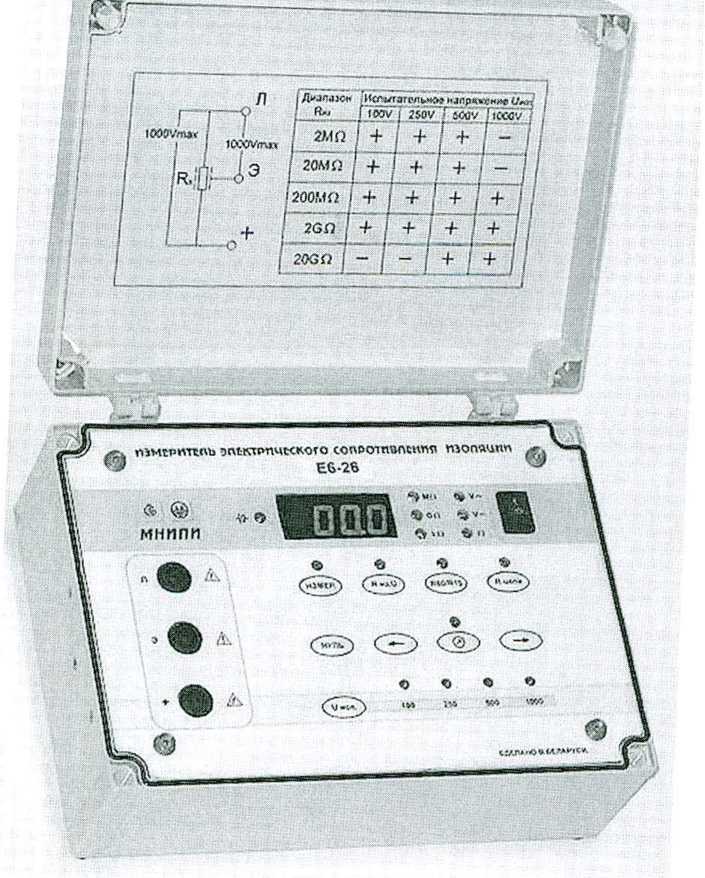

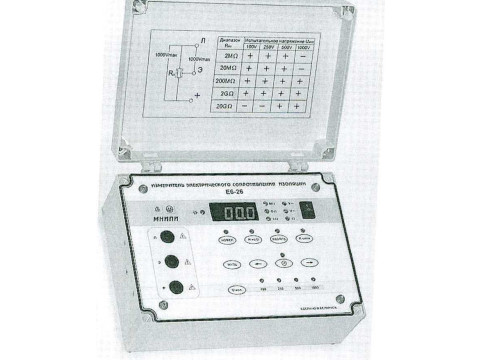

Измерители электрического сопротивления изоляции Е6-26

Наименование характеристик

Измеритель электрического сопротивления изоляции

Е6-26

Е6-26/1

Е6-26/2

1 Измерение сопротивления изоляции

1.1 Конечные значения диапазонов измерения сопротивления изоляции

2, 20, 200, 2000 МОм, 20 ГОм

1.2 Пределы допускаемой основной погрешности измерения

± [1,5 + 0,5(Rk/Rx-1)] на диапазонах 2 и 20 МОм ± [2,5 + 0,5(Rk/Rx -1)] на остальных диапазонах

2 Испытательное напряжение

100, 250,500, 1000 В

3 Измерение коэффициента диэлектрической абсорбции

3.1 Диапазон

3.2 Пределы допускаемой основной

погрешность измерения

от 1 до 5 ±2%

4 Измерение постоянного напряжения

4.1 Конечные значения диапазонов измерения постоянного напряжения

4.2 Пределы допускаемой основной погрешности измерения

100, 1000 В

± [1 +0,4(Uk/Ux-1)] %

5 Измерение среднеквадратического значения переменного напряжения

5.1 Конечные значения диапазонов измерения среднеквадратического значения переменного напряжения

5.2 Диапазон частот

5.3 Пределы допускаемой основной погрешность измерения

100, 700 В от 40 до 500 Гц

±[1 +0,6(Uk/Ux-1)]%

6 Измерение сопротивления цепи

6.1 Конечные значения диапазонов измерения сопротивления цепи

6.2 Пределы допускаемой основной погрешность измерения

2, 20, 200 Ом, 2, 20, 200 кОм

±[1 +0,3(Rk/Rx-1)]%

7 Пределы допускаемой дополнительной погрешности измерения сопротивления изоляции, коэффициента абсорбции, сопротивления цепи, постоянного и среднеквадратического значения переменного напряжений от изменения температуры окружающей среды

не более значения предела основной погрешности соответствующего вида измерения на каждые 10 °C

8 Выбор диапазонов измерения

автоматический в режиме измерения напряжения, ручной или автоматический в остальных режимах

9 Обмен информацией через внешний интерфейс

СТЫК-С2 (RS-232C) скорость обмена 9600 и 19200 бит/с

нет

10 Питание:

- от сети переменного тока напряжением;

- от встроенной аккумуляторной батареи

(230 ± 23) В частота (50 ± 0,5) Гц

6В

(230 ± 23) В частота (50 ± 0,5) Гц нет

(230 ± 23) В частота (50 ± 0,5) Гц

нет

11 Потребляемая мощность, не более

25 ВА

12 Масса, не более

2,5 кг

13 Габаритные размеры, не более

263x193x121 мм

14 Рабочие условия применения:

- температура окружающего воздуха, °C

- относительная влажность воздуха

- атмосферное давление

от минус 20 до плюс 50;

до 90 % при температуре 25 от 84 до 106,7 (от 630 до 800) кПа (мм: pt.ct,)k\

Обозначение

Наименование, тип

Количество на комплект

Е6-26

Е6-26/1

Е6-26/2

УШЯИ.411212.003

Измеритель электрического сопротивления изоляции Е6-26

1

-

-

УШЯИ.411212.003-01

Измеритель электрического сопротивления изоляции Е6-26/1

-

1

-

УШЯИ.41 1212.003-02

Измеритель электрического сопротивления изоляции Е6-26/2

-

-

1

SCZ-1

Шнур сетевой

1

1

1

^7.750.165-01

Наконечник

6

6

6

У ШЯИ.685631.074

Кабель измерительный

2

2

2

АГО.481.304 ТУ

Вставка плавкая ВП2Б-1 1А

2

2

2

Тг6.625.012

Зажим

3

3

3

УШЯИ.411212.003 РЭ

Руководство по эксплуатации

1

1

1

УШЯИ.411212.003 МП МРБ МП. 1559 -2006

Методика поверки

1

1

1

УШЯИ.305641.050-03

Упаковка

1

УШЯИ.305641.050-04

Упаковка

1

УШЯИ.305641.050-05

Упаковка

1
