Генераторы сигналов Г4-221, Г4-221/1

Номер в ГРСИ РФ: РБ 03 16 2791 06
Раздел: Средства измерений радиотехнических величин [16]
Производитель / заявитель: ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск
Скачать
Описание типа РБ 03 16 2791 06 [2006-01-01]
rb-03-16-2791-06_2006-01-01.pdf
Скачать
Нет данных о поставщике

Генераторы сигналов Г4-221, Г4-221/1 предназначены для формирования смодулированных сигналов синусоидальной формы, амплитудно-модулированных сигналов синусоидальной формы, сигналов прямоугольной формы (меандр), сигналов прямоугольной формы уровня ТТЛ.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 16 2791 06
Наименование Генераторы сигналов Г4-221, Г4-221/1
Год регистрации 2006
Номер сертификата 3745
Дата регистрации 2006-01-26
Срок действия -
Получатель сертификата ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по УШЯИ.460874.001 МП (МРБ МП.1544-2006).

Поверители

Скачать

Описание типа РБ 03 16 2791 06 [2006-01-01]
rb-03-16-2791-06_2006-01-01.pdf
Скачать

Описание типа

Назначение

Генераторы сигналов Г4-221, Г4-221/1 предназначены для формирования смодулированных сигналов синусоидальной формы, амплитудно-модулированных сигналов синусоидальной формы, сигналов прямоугольной формы (меандр), сигналов прямоугольной формы уровня ТТЛ.

Генераторы Г4-221/1 предназначены также для формирования сигналов синусоидальной и прямоугольной формы (меандр) повышенной амплитуды.

Генераторы применяются для исследования, настройки и испытаний приборов и систем, используемых в радиотехнике, электронике, автоматике, акустике, вычислительной и измерительной технике, приборостроении.

Описание

В генераторах сигналов Г4-221 и Г4-221/1 сигнал синусоидальной формы получается методом прямого цифрового синтеза. Синтезатор сигнала, построенный на микросхеме AD9835, управляется микропроцессорным устройством, которое обеспечивает перестройку частоты сигнала, а также индикацию частоты цифровым табло.

Сигнал синусоидальной формы, сформированный синтезатором, усиливается и преобразуется в выходные сигналы синусоидальной формы напряжением не менее 10 В, прямоугольной формы типа “меандр” размахом не менее 28 В, прямоугольной формы уровня ТТЛ, в амплитудно-модулированный сигнал.

Кроме этого, генераторы Г4-221/1 имеют дополнительный усилитель, который усиливает сигнал синусоидальной формы до напряжения не менее 30 В и сигнал прямоугольной формы до размаха не менее 80 В.

Внешний вид генераторов приведен на рисунках 1 и 2.

Место нанесения государственного поверительного клейма-наклейки - передняя панель генераторов сигналов (приложение А, рисунок А.1).

Места пломбирования и нанесения оттиска клейма поверителя - задняя панель генераторов сигналов (приложение А, рисунок А.2).

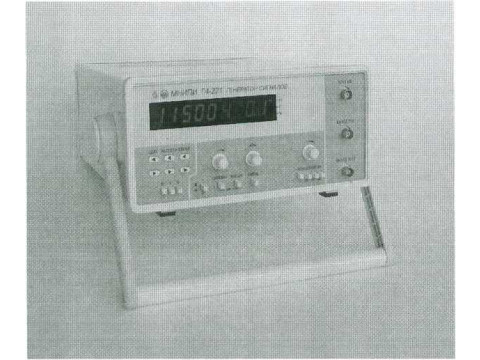

Рисунок 1 - Внешний вид генератора сигналов Г4-221

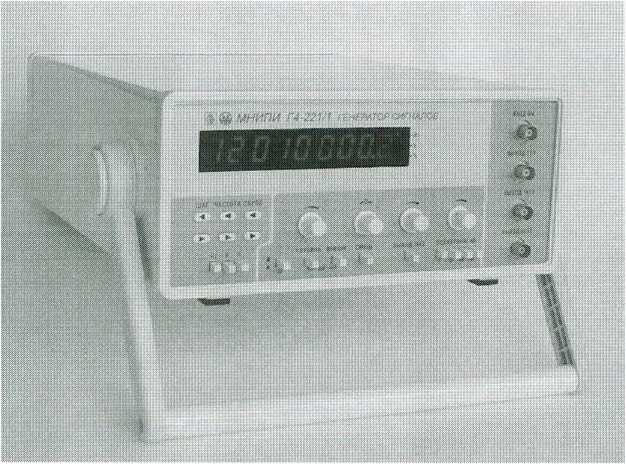

Рисунок 2 - Внешний вид генератора сигналов Г4-221/1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот сигналов:

- немодулированных синусоидальной формы

- амплитудно-модулированных синусоидальной формы

- прямоугольной формы (меандр) и прямоугольной формы уровня ТТЛ

- синусоидальной и прямоугольной форм повышенной амплитуды (только для генераторов Г4-221/1)

Дискретность установки частоты, Гц

Предел допускаемой абсолютной погрешности установки частоты, Гц

Нестабильность частоты за 15 мин, не более

Максимальное напряжение сигнала синусоидальной формы, В, не менее:

- на согласованной нагрузке 50 Ом

- без нагрузки

Пределы погрешности установки напряжения сигнала синусоидальной формы, В:

- в диапазоне частот от 10 Гц до 1 МГц;

- в диапазоне частот св. 1 до 10 МГц

Максимальный размах сигнала прямоугольной формы (меандр), В, не менее:

- на согласованной нагрузке 50 Ом;

- без нагрузки

Коэффициент гармоник сигнала синусоидальной формы, %, не более:

- в диапазоне частот от 10 до 100 Гц;

- в диапазоне частот св. 100 Гц до 120 кГц

- в диапазоне частот св. 120 кГц до 1 МГц;

- в диапазоне частот св. 1 до 10 МГц

Плавное ослабление сигналов, дБ, не менее

Ступенчатое ослабление сигналов, дБ:

Пределы погрешности ступенчатого ослабления сигналов, дБ, не более:

- в диапазоне частот от 10 Гц до 1 МГц;

- в диапазоне частот св. 1 до 10 МГц

Амплитудная модуляция (АМ):

- внутренним сигналом с частотой, Гц;

- внешним сигналом с частотой, Гц

Коэффициент АМ, %

Пределы погрешности установки коэффициента АМ, %

Параметры сигнала прямоугольной формы

(уровень ТТЛ):

- время перехода из “1” в “0” и из “0” в “1”, нс, не более;

- напряжение “1”, В, не менее;

- напряжение “0”, В, не более

Максимальное напряжение сигнала синусоидальной формы повышенной амплитуды на нагрузке 1 кОм, В, не менее

от 0,1 Гц до 17 МГц

от 50 кГц до 17 МГц

от 0,1 Гц до 1 МГц

от 0,1 Гц до 1 МГц

0,1

±(0,012+0,0001 f), где f- значение частоты в Гц

±110 5

5

10

±(0,2+0,05U) В

±(0,5+0,05U) В, где U - значение установленного напряжения в вольтах

14

28

0,3

0,2

1

4

40

20, 40, 60

±0,4

±1

1000±10 %

от 30 до 10 000

от 0 до 90

5

100

2,4

0,4

Пределы погрешности установки напряжения сигнала синусоидальной формы повышенной амплитуды, В: - в диапазоне частот от 10 Гц до 1 МГц

Коэффициент гармоник сигнала синусоидальной формы повышенной амплитуды, %, не более:

- в диапазоне частот от 10 до 100 Гц;

- в диапазоне частот св. 100 Гц до 120 кГц;

- в диапазоне частот св. 120 кГц до 1 МГц

Максимальный размах сигнала прямоугольной формы (меандр) повышенной амплитуды, В, не менее:

- в диапазоне частот до 100 кГц;

- в диапазоне частот св. 100 кГц до 1 МГц

Пределы погрешности установки размаха сигнала прямоугольной формы повышенной амплитуды, В:

- в диапазоне частот от 10 Гц до 100 кГц;

- в диапазоне частот св. 100 кГц до 1 МГц

Питание от сети переменного тока:

- напряжение, В;

- частота, Гц

Потребляемая мощность, В А, не более

Диапазон температур рабочих условий применения, 0 С

Степень защиты оболочки по ГОСТ 14254-96

Габаритные размеры, мм, не более

Масса, кг, не более

Средняя наработка на отказ, ч, не менее

±(0,5+0,05U) В, где U - значение установленного напряжения в вольтах

0,3

0,2

1

80

50

±(0,5+0,1U)

±(0,5+0,2U) В, где U - значение установленного размаха в вольтах

230±23

50±0,5

40

от минус 10 до плюс 50

1Р20

345x306x127

4,5

15 000

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель генераторов сигналов методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

Обозначение

Наименование, тип

Количество на комплект

Г4-221

Г4-221/1

У ШЯИ.468759.022

УШЯИ.468759.023

Генератор сигналов Г4-221

Генератор сигналов Г4-221/1

1

1

УШЯИ.468759.022 РЭ

УШЯИ.468759.023 РЭ

Руководство по эксплуатации

Руководство по эксплуатации

1

1

УШЯИ.460874.001 МП

МРБ МП. 1544-2006

Методика поверки

1

1

Шнур сетевой SCZ-1

1

1

Кабель

Тг4.850.252

1

1

Кабель

РУВИ.685631.011

1

1

Кабель интерфейсный

УШЯИ.685681.001

1

1

Нагрузка 50 Ом

УШЯИ.468548.010

1

1

Нагрузка 1 кОм

УШЯИ.468548.011

1

Вставка плавкая ВП2Б-1 0,5 А

ОЮО.481.005 ТУ

2

2

УШЯИ.305642.189

УШЯИ.305642.189-01

Упаковка

Упаковка

1

1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 15150-69 “ Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”, ТУ BY 100039847.074-2006 “Генераторы сигналов Г4-221, Г4-221/1. Технические условия”. Методика поверки УШЯИ.460874.001 МП (МРБ МП.1544 -2006).

Заключение

Генераторы сигналов Г4-221 и Г4-221/1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.074-2006.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
