Осциллографы цифровые С8-43

Назначение

Осциллографы С 8-43 предназначены для исследования периодических и однократных электрических сигналов путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на экране электронно-лучевой трубки (ЭЛТ).

Область применения: ремонт, наладка, техническое обслуживание различных электронных приборов и узлов автоматики, вычислительной техники и связи.

Описание

Осциллограф содержит следующие составные части:

аттенюатор канала А;

аттенюатор канала Б;

усилитель предварительный Y;

усилитель выходной Y;

усилитель горизонтального отклонения;

усилитель импульсов подсвета;

блок развертки;

блок управления;

электронно-лучевая трубка (ЭЛТ);

преобразователь аналого-цифровой (АЦП);

калибратор;

блок питания, в состав которого входит схема управления ЭЛТ.

Осциллограф выполнен в виде настольного переносного прибора.

Внешний вид осциллографа С8-43 представлен на рисунке 1.

Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ.

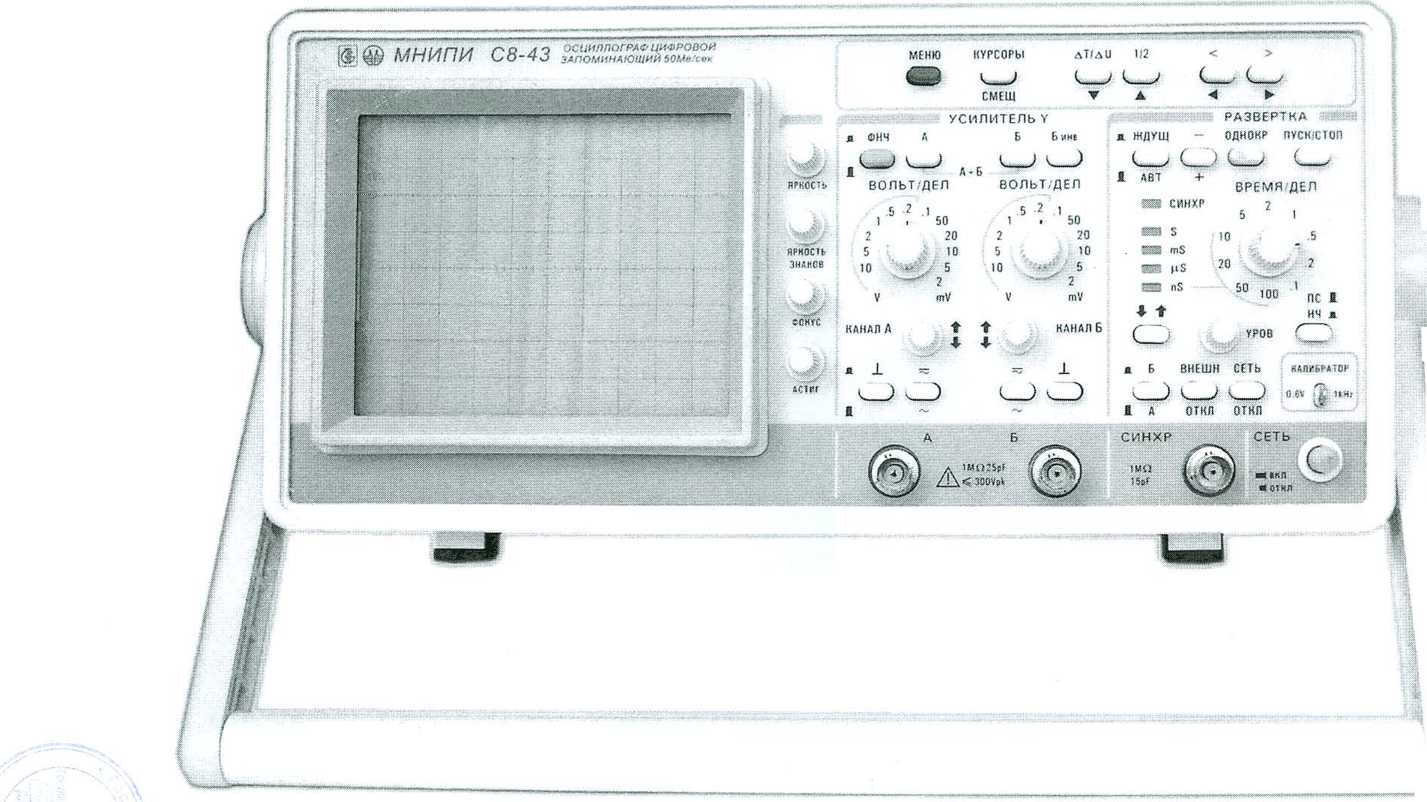

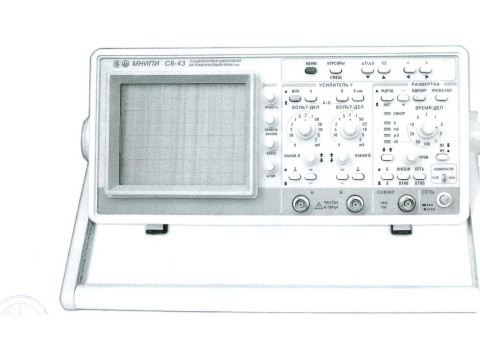

Рисунок 1 - Внешний вид осциллографа С8-43

В предварительном усилителе осуществляется усиление сигналов, калибровка усиления в каждом канале, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали.

Выходной усилитель Y усиливает выходной сигнал до величины, необходимой для получения изображения сигнала на экране ЭЛТ.

Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки.

Блок управления осуществляет выбор режимов работы осциллографа.

ЭЛТ служит для преобразования электрических сигналов, поступающих с усилителей горизонтального и вертикального отклонения и усилителя импульсов подсвета, в видимое изображение сигнала на экране ЭЛТ.

АЦП опрашивает блок управления для выбора заданного режима работы, преобразует и накапливает в памяти результаты преобразования сигналов из каналов А и Б и преобразует запомненное цифровое значение сигнала и вспомогательных параметров (текст, курсоры) в аналоговую форму для вывода на экран ЭЛТ.

Источник вторичного электропитания служит для получения ряда напряжений постоянного и переменного токов, которые необходимы для работы всех устройств осциллографа. На блоке вторичного электропитания находится также усилитель импульсов подсвета, обеспечивающий необходимую яркость изображения, и схема управления ЭЛТ.

Схема пломбирования осциллографа от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и поверительного клейма-наклейки приведена на рисунке 2 в Приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Размер экрана, мм                                                 80x100

2 Полоса пропускания тракта вертикального отклонения, МГц, не менее 50

3 Количество каналов в тракте Y

4 Диапазон коэффициентов отклонения, В/дел                 от 0,002 до 10

5 Пределы допускаемой основной погрешности коэффициентов отклонения каждого из каналов, %

5 Пределы допускаемой погрешности коэффициентов отклонения каждого из каналов в рабочем диапазоне температур, %

6 Диапазон коэффициентов развертки, с/дел                  от 10-10'9 до 100

7 Пределы допускаемой основной погрешности коэффициентов

развертки, %

8 Пределы допускаемой погрешности коэффициентов развертки

в рабочем диапазоне температур, %

9 Диапазон частот внешней и внутренней синхронизации, МГц от 10-10’6 до 50

10 Предельные уровни синхронизации:

При внутренней синхронизации, дел:

- максимальный, не менее

- минимальный; не более:

в диапазоне частот от 10 Гц до 10 МГц

в диапазоне частот от 10 до 50 МГц

При внешней синхронизации, В:

- максимальная амплитуда сигнала, В, не менее

- минимальная амплитуда сигнала, В, не более

11 Калибратор напряжения обеспечивает импульсный сигнал типа «меандр»:

- амплитуда, В

- частота, кГц

12 Пределы допускаемой основной погрешности амплитуды импульсов калибратора, %                                                     1

13 Предел допускаемой основной погрешности частоты следования импульсов калибратора, %                                                    0,1

14 Пределы допускаемой основной погрешности измерения напряжения между курсорами, %

^=±(2,5+ ^),

где Un, = 8 дел - конечное значение установленного диапазона, В;

U - значение измеряемого напряжения, В.

15 Пределы допускаемой погрешности измерения напряжения между курсорами в рабочем диапазоне температур, %                        дир =1,5 • ди

16 Пределы допускаемой основной погрешности измерения временных интервалов между курсорами при коэффициентах развертки от 1 мкс/дел до 100 с/дел, %

Т

<?г=±(1,5 + ^), где Тп= 10 Кразв- длительность развертки, с;

Кразв - коэффициент развертки, с/дел;

Т - длительность измеряемого интервала, с.

17 Пределы допускаемой основной погрешности измерения временных интервалов между курсорами при коэффициентах развертки от 10 нс/дел до 500 нс/дел, % <5Г=±(2,5 + Г)

18 Пределы допускаемой погрешности измерения временных интервалов между курсорами в рабочем диапазоне температур,%               ^=15-4

19 Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В (230±33)

20 Потребляемая мощность, В А, не более                               80

21 Масса, кг, не более                                                        7

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра Республики Беларусь наносится на переднюю панель методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Осциллограф С8-43.

2 Комплект ЗИП эксплуатационный.

3 Руководство по эксплуатации УШЯИ.411161.046 РЭ.

4 Методика поверки УШЯИ.411161.077 МП (МРБ МП. 1621-2006).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 22737-90 Осциллографы электронно-лучевые. Общие технические требования и методы испытаний,

ТУ BY 100039847.077-2006 Технические условия.

Методика поверки УШЯИ.411161.077 МП (МРБ МП. 1621-2006).

Заключение

Осциллограф С8-43 соответствует ГОСТ 22261-94, ГОСТ 22737-90, ТУ BY 100039847.077-2006.

Межповерочный интервал - 12 мес.

Научно-исследовательский испытательный центр БелГИМ.г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации № BY/112.02.1.0.0025.
