Головки делительные оптические ОДГЭ
Номер в ГРСИ РФ: | РБ 03 01 2801 06 |
---|---|
Раздел: | Средства измерений геометрических величин [1] |
Производитель / заявитель: | ФГУП ПО "Новосибирский приборостроительный завод", г. Новосибирск |
Описание типа РБ 03 01 2801 06 [2006-01-01]
rb-03-01-2801-06_2006-01-01.pdf
|
Скачать |
Оптические делительные головки ОДГЭ-2, ОДГЭ-5, ОДГЭ-20 (далее - головка) предназначены для угловых измерений и делительных работ в измерительных лабораториях, цехах машиностроительных заводов, научно-исследовательских институтах.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 01 2801 06 |
Наименование | Головки делительные оптические ОДГЭ |
Год регистрации | 2006 |
Номер сертификата | 3754 |
Дата регистрации | 2006-01-26 |
Срок действия | 2009-05-01 |
Получатель сертификата | ФГУП ПО "Новосибирский приборостроительный завод", г. Новосибирск, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП ПО "Новосибирский приборостроительный завод"
Адрес: 630049, г. Новосибирск-49, ул. Д.Ковальчук, 179/2.
Контакты: (383-2) 262-789, 260-765 // (383-2) 261-594 // prinsib@sol.ru, www.npz.sol.ru.
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по ГОСТ 8.046-85. |
Признание поверки | Первичная при выпуске из производства: Новосибирский ЦСМС (номер реестра - №025, шифр поверительного клейма - НН) |
Поверители
Скачать
Описание типа РБ 03 01 2801 06 [2006-01-01]
rb-03-01-2801-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Оптические делительные головки ОДГЭ-2, ОДГЭ-5, ОДГЭ-20 (далее - головка) предназначены для угловых измерений и делительных работ в измерительных лабораториях, цехах машиностроительных заводов, научно-исследовательских институтах.
Описание
Головка представляет собой высокоточный измерительный прибор с отсчётным устройством проекционного типа. Принцип действия головки заключается в одновременном вращении вокруг одной и той же оси угломерного лимба и закрепленного проверяемого изделия. Такой осью является шпиндель головки, на котором жестко закреплён угломерный лимб и устанавливается проверяемое изделие.

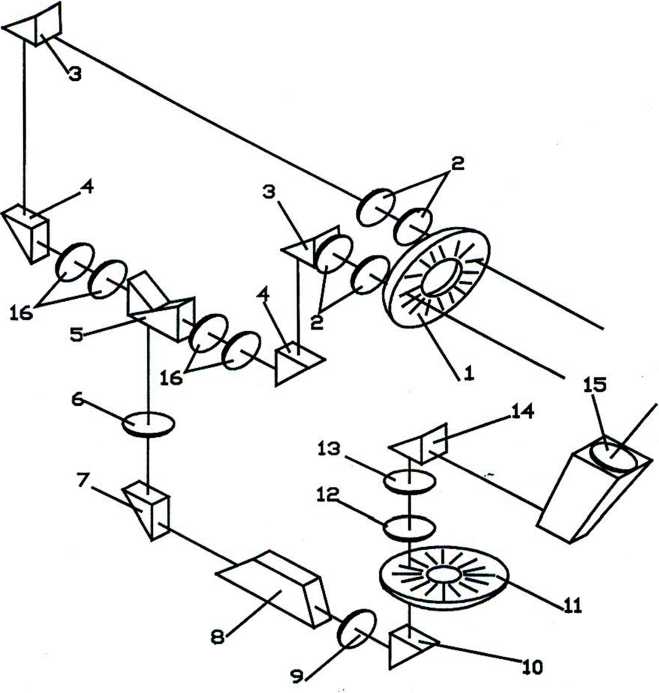

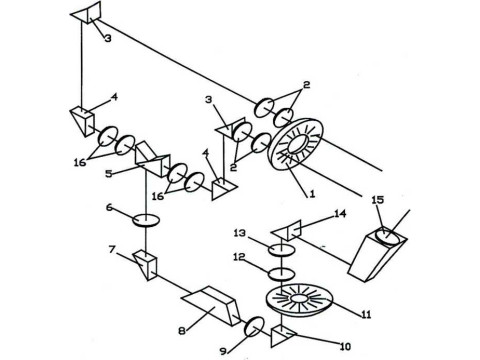

Оптическая схема ОДГЭ-2; ОДГЭ-5 представлена на рисунке 1. Свет от источника излучения через гибкие световоды освещает диаметрально противоположные штрихи лимба 1. Лимб имеет деления через 10' с оцифровкой каждого штриха в градусах и десятках минут.
Изображение диаметрально расположенных штрихов лимба переносятся объективами 2, линзовыми компенсаторами 16 и призмами 3, 4 в плоскость разделительного блока 5, сос тоящего из двух склеенных прямоугольных призм. На гипотенузе одной из призм нанесён отражающий слой, покрывающий одну половину площади гипотенузы. Граница этого слоя образует линию раздела, перпендикулярно которой изображаются штрихи лимба.
Линзы 6 и 9 с призмами 7 и 10 переносят изображение штрихов в плоскость круговой шкалы 11, кинематически связанной с компенсаторами 16. Линзы 6 и 9 установлены так, что между ними образуется параллельный ход лучей. Это позволяет установить между ними призму Дове 8. Разворотом этой призмы можно добиться необходимого поворота изображения «оцифрованных» штрихов основного лимба в плоскости шкалы 11 компенсатора. Шкала имеет деления, градуированные в минутах и секундах, а весь её предел от 0'0" до конечного штриха 10'00" соответствует одному интервалу деления лимба в пределах 10'. Система собрана и отъюстирована так, что на шкале 11 видны .пониально совмещённые штрихи, расположенные на одном диаметре, а «оцифровка» штрихов шкалы располагается на продолжении «оцифровки» лимба. Всё изображение переносится линзами 12.13 и призмой 14 в плоскость экрана 15.
Применение в схеме двустороннего отсчёта практически исключает ошибку эксцентриситета лимба.

Рисунок 1 - Оптическая схема ОДГЭ-2; ОДГЭ-5

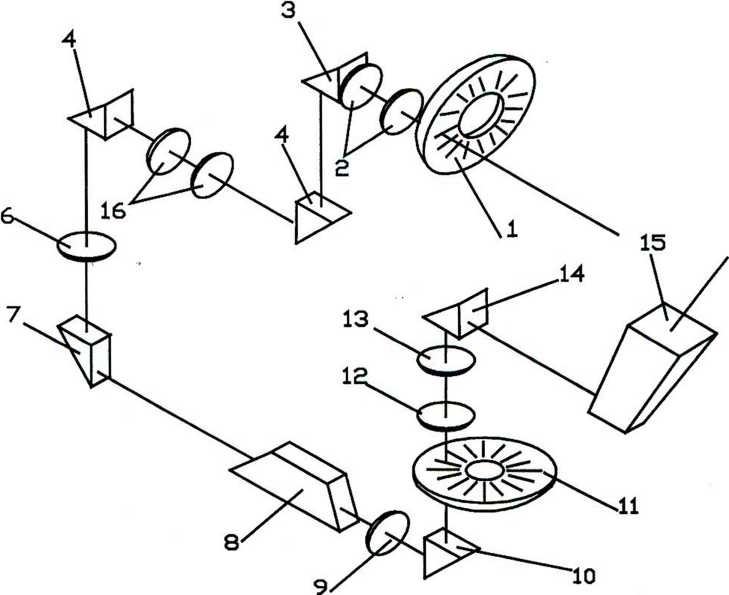

Оптическая схема головки ОДГЭ-20 (рисунок 2) отличается от рассмотренной выше применением одностороннего отсчёта. Количество штрихов на шкалах 11 для каждого типа головок различно.

Рисунок 2 - Оптическая схема ОДГЭ-20
Конструктивно головка состоит из собственной головки, станины, задней бабки, осветителя.
На ОДГЭ можно производить разные точные фрезерные работы (фрезерование шлицев на шлицевых валиках, взаимосвязанных угловыми размерами шпоночных пазов и т. д.), сверление отверстий, разметку и нанесение делений на шкалы, проверку ранее произведённых делительных работ.
Основные технические характеристики
Наименование показателя |
Г оловка | ||
ОДГЭ-2 |
ОДГЭ-5 |
ОДГЭ-20 | |
Диапазон измерений углов,...° |
О-ЗбОп, где п - 1,2,3.. | ||
Пределы допускаемой абсолютной погрешности при измерении любого угла на любом участке лимба,..." |
±(2+2 sin у), (где «-измеренный угол) |
± (5+5 sin—), (где «-измеренный угол) |
±20 |
Наименование показателя |
Г оловка | ||
ОДГЭ-2 |
ОДГЭ-5 |
ОДГЭ-20 | |
Электропитание осуществляется от сети переменного тока: - напряжением, В - частотой, Гц |
(220 ’ g) 50±1 | ||
Номинальная потребляемая мощность, Вт, не более |
120 | ||
Габари тные размеры, мм, не более: - головки; - задней бабки; - малой станины; - большой станины; |
280x395x250 270x85x195 1320x385x230 1825x385x275 | ||
Масса, кг, не более: - головки; - задней бабки; - малой станины; - большой станины - освети теля |
60 15 160 230 10 | ||
Условия эксплуатации по гр. В1 ГОСТ 12997-84: - температура окружающего воздуха, °C - верхнее значение относительной влажности, % - скорость изменения температуры, °C в ч, не более |
(20 ± 3) 80 0,5 | ||
Установленный полный ресурс, ч, не менее |
6000 | ||
Установленный срок службы, лет, не менее |
5 | ||
Углы установки оси шпинделя относительно основания,...0 |
0 и 90 | ||
Диаметр изделия, измеряемого в центрах, без использования подставок для увеличения высоты цен тров, мм |
300 | ||
Длина изделия, измеряемого в центрах, мм: - при малой станине - при большой станине |
600 1100 | ||
1 |ена деления лимба грубой установки, ...° |
1 | ||
Цена деления лимба,...' |
10 |
60 | |
Цена деления отсчётной шкалы, ..." |
2 |
5 |
20 |
Посадочное отверстие шпинделя |
Конус Морзе 4 АТ6 | ||
Посадочное отверстие конической втулки задней бабки __________ |
__________Конус Морзе 2 АТ6 |
Наименование показателя |
Головка | |||
ОДГЭ-2 |
ОДГЭ-5 |
ОДГЭ-20 | ||
Допуск параллельности линии центров головки и задней бабки относителыю поверхности основания и боковым поверхностям направляющих сухарей головки и задней бабки па длине 100 мм, мм |
0,01 | |||
Радиальное биение образующей конуса цен тра, вставленного в шпиндель, мм, не более |
0,0025 |
0.004 |
0,008 | |
Осевое биение шпинделя, мм. не более |
0,0025 |
0,003 |
0,005 | |
Допуск параллельности оси шпинделя головки в горизонтальном положении относительно боковых поверхностей направляющих сухарей и опорной поверхности корпуса головки на длине 100 мм. мм |
0,002 |
0,003 |
0.005 | |
Допуск перпендикулярности оси шпинделя в вертикальном положении относительно опорной поверхности корпуса головки на длине 140 мм, мм |
0.003 |
0,004 |
0,007 | |
Вариация показаний головки (при измерении прямым и обратным ходами), не более |
1 |
2 |
5 | |
Изменение показаний при зажиме шпинделя. ...", не более |
1 |
8 | ||
Размер изображении на экране, мм, не менее |
34x10 |
- |
36x8 | |
Освещенность экрана, лк, не менее |
10 |
15 | ||
СКП наведения. ..." |
0,5 |
1 |
4 | |
Вариации показаний компенсатора, ...", не более |
2 |
3 |
15 | |
До 11 у с к 11 ара j । j ie j i ы । ости н ап равл я ю ще го паза станины относительно её боковой рабочей поверхности надлине 1000 мм, мм |
0.005 |
0,01 | ||
Допуск перпендикулярности рабочей, боковой поверхности станины относи- 1 CJIbll° её верхL1 с1 ’ 1|ОВСрхности,. J______ |
5 |
10 |
При эксплуатации прибора соблюдают правила техники безопасности в соответствии с ГОСТ 12.2.007.0-75.
Знак утверждения типа
Знак утверждения тина средств измерений наносится на шильдик па основании прибора фотохимическим методом, на титульный лист паспорта типографским способом.
Комплектность
Обозначение |
Наименование |
Количество |
При- | ||
ОДГЭ-2 |
ОДГЭ-5 |
одгэ- |
меча- ние | ||
20 | |||||
АЛ4.049.002 |
Головка делительная оптическая |
- |
1 |
- | |
АЛ4.049.002-01 |
1 |
- |
- | ||
АЛ4.049.002-02 |
- |
- |
1 | ||
АЛ6.303.011 |
Бабка задняя |
- |
1 |
- | |
АЛ6.303.011-01 |
1 |
- |
- | ||
АЛ6.303.011-02 |
- |
- |
1 | ||
АЛ6.124.141 |
Станина малая |
- |
1 |
- | |
АЛ6.124.141-01 |
1 |
- |
- | ||
АЛ6.124.141-02 |
- |
- |
1 | ||
АЛ5.142.265 1' . |
Осветитель |
1 |
1 |
1 | |
АЛ6.303.006 |
Приспособление для проверки |
Г |
1* |
г | |
правильности установки центров | |||||
1 £ |
(собирает потребитель) | ||||
АЛ6.360.032 |
Поводок |
1* |
1* |
г | |
АЛ8.327.044 |
Центр с конусом Морзе 4 АТ6 |
1 |
1 |
1 | |
АЛ8.327.047 |
Центр с конусом Морзе 2 АТ6 |
1 |
1 |
1 | |
|- |
Инструмент | ||||
и принадлежности | |||||
АЛ6.395.014 |
Ключ |
1 |
1 |
1 | |
АЛ6.395.015 |
Ключ |
1 |
1 |
1 | |
АЛ6.395.016 |
Ключ |
1 |
1 |
1 | |
АЛ7.006.511 |
Бленда |
1 |
1 |
1 | |
АЛ8.392.025 |
Ключ |
1 .. |
1 |
1 | |
I |
Запасные части | ||||
ТУ 16-535.229-75 |
Лампа КГМ9-70 |
2 |
2 |
2 | |
АГ0.481.303 ТУ |
ВП1-1-2ДА |
3 |
3 |
3 | |
АЛ8.333.357 |
Рукоятка |
4 |
4 |
4 | |
1 ТУ 16-88 |
Лампа КГМ 12-90 |
2 |
2 |
2 | |
ИГАВ 675.250.001 | |||||
Принадлежности | |||||
АЛ8.890.001 |
Салфетка |
1 |
1 |
1 | |
Тара | |||||
АЛ4.161.403 |
Ящик укладочный |
- |
1 |
- | |
АЛ4.161.403-01 |
1 |
- |
- | ||
АЛ4.161.403-02 |
- |
- |
1 | ||
АЛ4.161.405 |
Ящик укладочный |
- |
1 |
- | |
АЛ4.161.405-01 |
1 |
- |
- | ||
АЛ4.161.405-02 |
- |
- |
1 | ||
к АЛ6.832.034 |
Чехол защитный |
1 |
1 |
1 | |
Эксплуатационная | |||||
документация | |||||
АЛ2.787.055 ПС I |
Паспорт |
1 |
1 |
1 | |
Обозначение |
Наименование |
Количество |
Примечание | ||
ОДГЭ-2 |
ОДГЭ-5 |
одгэ-20 | |||
АЛ6.124.142 |
Станина большая |
- |
г* |
- | |
АЛ6.124.142-01 |
г* |
- |
- | ||
АЛ6.124.142-02 |
Подставки для увеличения высоты центров высотой, мм: |
- |
- |
1 ♦♦ | |
АЛ6.150.232 |
50 |
1” |
1 |
г* | |
АЛ6.150.232-01 |
100 |
г* | |||
АЛ6.150.232-02 |
150 |
г |
1“ | ||
АЛ6.150.232-03 |
200 |
г* |
г* |
1” | |
Подставки для увеличения высоты центров высотой, мм: | |||||
АЛ6.150.236 |
50 |
Г’ |
1 | ||
АЛ6.150.236-01 |
100 |
г* |
1 ** | ||
АЛ6.150.236-02 |
150 |
1’* | |||
АЛ6.150.236-03 |
200 |
1” |
** | ||
АЛ8.327.093 |
Центр обратный с конусом Морзе 4 АТ6 |
г* |
1** |
г* | |
АЛ8.327.094 |
Центр обратный с конусом Морзе 2 АТ6 |
Г’ |
г* |
г* | |
АЛ5.935.518-01 |
12-гранная призма |
1" |
- |
- | |
кл.0, разр.1 АЛ5.935.518-02 |
12-гранная призма |
- |
- |
1" | |
кл.1, разр.З АЛ5.935.700 |
18-гранная призма | ||||
кл.0, разр.1 |
1" |
- |
- | ||
кл.0, разр.2 |
Тара транспортная |
- |
г* |
- | |
АЛ4.171.359 |
Ящик для большой станины |
1" |
г* |
♦ ♦ |
1 - приспособления находятся в укладочном ящике АЛ4.161.403 в разобранном виде.
1 - по требованию заказчика.
Поверка
Поверка прибора проводится по ГОСТ 8.046-85. "Головки делительные оптические. Методы и средства поверки".
Межповерочный интервал- 2 года.
Нормативные документы
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ТУ 3-3.199-80 Головки делительные оптические ОДГЭ. Технические условия.
Заключение
Тип "Головки дели тельные оптические ОДГЭ" утверждён с техническими и метрологическими характеристиками, приведёнными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
