Квадранты оптические КО
| Номер в ГРСИ РФ: | РБ 03 01 2804 06 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ФГУП ПО "Новосибирский приборостроительный завод", г. Новосибирск |
|
Описание типа РБ 03 01 2804 06 [2006-01-01]
rb-03-01-2804-06_2006-01-01.pdf
|
Скачать |
Квадранты оптические КО-10; КО-60; КО-60М с ценой деления 10"; 60" (далее - квадрант) предназначены для измерений углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости в лабораториях научно -исследовательских институтов, машиностроительных предприятий, строительных организаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2804 06 |
| Наименование | Квадранты оптические КО |
| Год регистрации | 2006 |
| Номер сертификата | 3757 |
| Дата регистрации | 2006-01-26 |
| Срок действия | 2009-05-01 |
| Получатель сертификата | ФГУП ПО "Новосибирский приборостроительный завод", г. Новосибирск, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП ПО "Новосибирский приборостроительный завод"
Адрес: 630049, г. Новосибирск-49, ул. Д.Ковальчук, 179/2.
Контакты: (383-2) 262-789, 260-765 // (383-2) 261-594 // prinsib@sol.ru, www.npz.sol.ru.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.393-80. |
| Признание поверки | Первичная при выпуске из производства: Новосибирский ЦСМС (номер реестра - №025, шифр поверительного клейма - НН) |
Поверители
Скачать
|
Описание типа РБ 03 01 2804 06 [2006-01-01]
rb-03-01-2804-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Квадранты оптические КО-10; КО-60; КО-60М с ценой деления 10"; 60" (далее - квадрант) предназначены для измерений углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости в лабораториях научно -исследовательских институтов, машиностроительных предприятий, строительных организаций.
Описание
Принцип действия квадранта заключается в том, что отсчёт угла наклона основания относительно оси уровня проводится по стеклянному лимбу с помощью оптического микрометра. Квадрант работает как при естественном, так и при искусственном освещении.
Оптическая схема квадранта КО-10 представлена на рисунке 1г
Рисунок 1 - Оптическая схема КО-10
Лучи свети от зеркала 16 через защитное стекло 15 попадают в светопровод 7 и направляются им на лимб 14 и шкалу 3.
Лучи, передающие изображение штрихов шкалы и штрихов лимба (нижнее в поле зрения), через сетку 2 с индексом, через призмы 1 и 19 проходят в объектив, состоящий из линз 4 и 5.
Лучи, передающие изображение штрихов диаметрально противоположной час ти лимба (верхнее поле зрения), призмой 17, клиньями 18 микрометра и призмой 19 направляются также в объектив.
Объектив через призму 13 и разделительный блок, состоящий из призмы 11 и клиньев 8 и 12, передаёт изображение штрихов шкалы и двух диаметрально противоположных частей лимба в фокальную плоскость окуляра. Окуляр состоит из линз 9 и 10.
Лучи, передающие изображение шкалы, отражаются зеркальным участком грани призмы 11. Лучи, передающие нижнее изображение штрихов лимба, отражаются зеркальным участком клина 12, а зеркальная грань клина 8 отражает лучи, передающие верхнее изображение штрихов. Линия раздела между верхним и нижним изображениями штрихов образуются границей серебрения на клипс 12. Пластина 6 компенсирует разность верхнего и нижнего изображений штрихов лимба, возникающую в разделительном блоке.
Клинья 18 совместно образуют плоскопараллельную пластинку. Сдвигом клиньев перпендикулярно оптической оси меняется толщина пластинки, и этим достигается правильность показаний отсчётного устройства.
Конструктивно квадрант состоит из следующих основных частей: оптического устройства, наружного кожуха с окуляром, блока уровней, основания.
Оптическая схема квадрантов КО-60 и КО-60М представлена на рисунке 2.
А - плоскость делений лимба; Б - плоскость делений сетки.

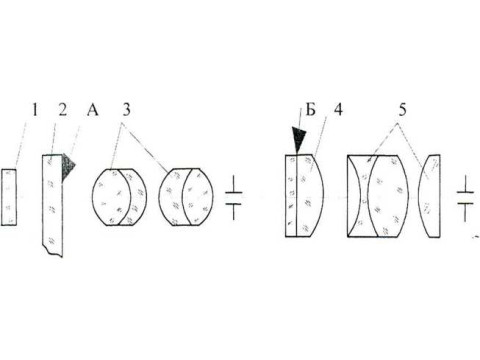

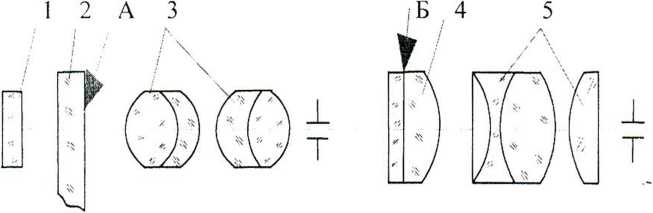

Рисунок 2 - Оптическая схема КО-60; КО-60М
Пучок лучей, попадая в светофильтр 1, проходит далее через оптический лимб 2, линзы объектива 3. сетку с коллективом 4 и линзы окуляра 5. Поле зрения наблюдается в зелёном свете.
Конструктивно квадрант состоит из следующих основных частей: основания (основания с магнитом - КО-60М), корпуса, крышки, отсчётного микроскопа, зеркала, основного уровня . поперечного уровня, кожуха, закрепительного винта, наводящего винта, индекса.
Основные технические характеристики
Основные технические характеристики приведены в таблице 1 Таблица 1
|
Наименование показателя |
Модель квадранта | ||
|
КО-10 |
КО-60 |
КО-60М | |
|
Диапазон измерения углов по лимбу, ...° |
0-360 |
±120 | |
|
Пределы допускаемой абсолютной погрешности измерений, ..." |
± 10 |
±30 | |
|
Габаритные размеры, мм, не более |
165x120x165 |
155x97x131 |
155x97x151 i |
|
Масса, кг, не более: - квадранта - комплекта с укладкой |
3,4 6,0 |
2,5 4,0 |
3,5 7,5 |
|
Условия эксплуатации по гр. В1 ГОСТ 12997-84: - температура окружающего воздуха, °C - верхнее значение относительной влажности, % |
от-10 до +40 80 |
I от -50 до +50 при условии предохранения от осадков | |
|
Установленный полный ресурс, ч, не менее |
6000 | ||
|
Установленный срок службы, лет, не менее |
6 |
6,5 | |
|
Цена деления шкалы отсчётного устройства,..." |
10 |
60 | |
|
Цена деления шкалы основного уровня,..." |
15 |
30 | |
|
Цена деления шкалы поперечного уровня,...' |
4 | ||
|
Цена деления шкалы лимба, ...' |
20 |
60 | |
|
Цена деления наружной шкалы, ...° |
5 |
1 | |
|
Длина основания квадранта, мм, не менее |
120 |
148 | |
|
Исполнение |
Обычное |
С магнитом | |
При эксплуатации прибора соблюдают правила техники безопасности в соответствии с ГОСТ 12.2.007.0-75.
Знак утверждения типа
Знак утверждения типа средств измерений наносится на шильдик на основании прибора фотохимическим методом, на титульный лист паспорта типографским способом.
Комплектность
Таблица 2
|
Обозначение |
Наименование |
Количество |
(Примечание | ||
|
КО-10 |
КО-60 |
КО-60М | |||
|
АЛ2.787.046 |
Квадрант оптический |
1 | |||
|
АЛЗ.817.001 |
1 | ||||
|
АЛ3.817.002 |
1 | ||||
|
Инструменты и принадлежности | |||||
|
АЛ8.679.008 |
Ключ |
2 |
1 |
1 | |
|
АЛ6.890.030-06 |
Отвёртка |
1 |
- |
- | |
|
АЛ6.890.030-12 |
Отвёртка |
1 |
1 |
1 | |
|
АЛ8.890.001-01 |
Салфетка |
1 |
1 |
1 | |
|
Тара потребительская | |||||
|
АЛ4.161.112 |
Ящик |
1 |
- |
- | |
|
АЛ4.103.004 |
- |
1 |
- | ||
|
АЛ4.161.448 |
- |
- |
1 | ||
|
Эксплуатационная документация | |||||
|
АЛ2.787.046 НС |
Квадрант оптический КО. Паспорт |
1 |
- |
- | |
|
АЛЗ.817.001 НС |
- |
1 |
- | ||
|
АЛЗ.817.002 НС |
- |
- |
1 | ||
По требованию заказчика квадранты могут дополнительно комплектоваться принадлежностями, указанными в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
(Примечание | ||
|
КО-Ю |
КО-60 |
КО-60М | |||
|
АЛ5.087.014 |
Блок питания (трансформатор) с осветителем (к подставке) |
1 |
- |
- | |
|
АЛ4.136.008 |
Подставка для установки квадранта в положение с вертикальным направлением оси лимба |
1 |
- |
- | |
|
АЛ6.124.097 |
Столик, закрепляемый на оси лимба, для использования квадранта в качестве малогабаритного делительного стола |
1 | |||
|
АЛЗ.910.007 |
Зеркало металлическое |
1 |
- |
- | |
Поверка
Поверка прибора проводится по ГОСТ8.393-80. Квадранты оптические. Методы и средства поверки.
Межповерочный интервал- 2 года.
Нормативные документы
ГОСТ 12997-84 Изделия ГСП. Общие технические условия
ТУЗ-З.179-81 Квадранты оптические КО-10; КО-60. Технические условия.
ТУЗ-3.1387-82. Квадранты оптические КО-60М. Технические условия.
Заключение
Тип "Квадран ты оптические КО" утверждён с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
