Проекторы измерительные ПИ 300ЦВ

Назначение

Проекторы измерительные ПИ 300ЦВ (далее - проектор) предназначены для измерений и контроля линейных и угловых размеров деталей в проходящем и отраженном свете в прямоугольной и полярной системе координат, в частности: резьбовых изделий, режущего инструмента, профильных шаблонов, лекал, кулачков, валов, конусов, печатных плат деталей часов и т.д. в различных отраслях промышленности, а также в лабораториях научно-исследовательских институтов.

Описание

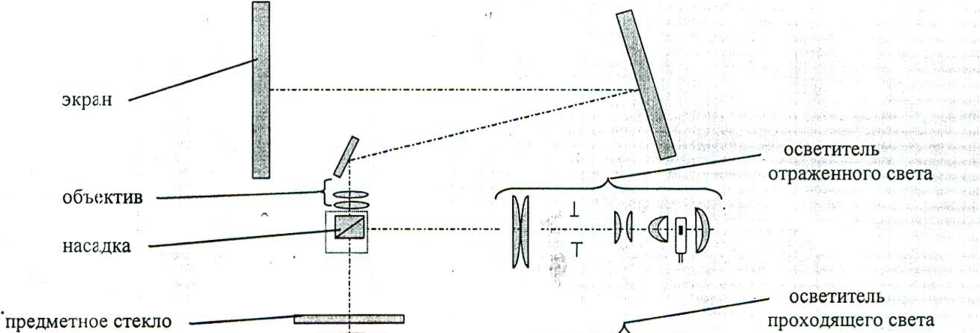

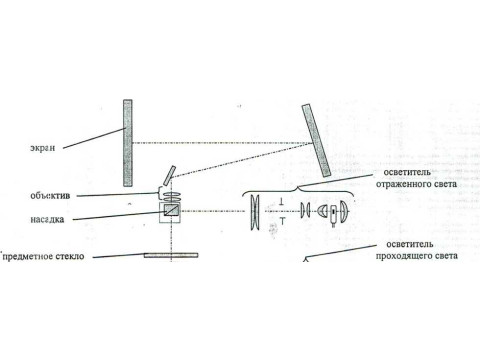

Принцип работы проектора основан на проецировании контролируемой детали, расположенной между осветительной системой и объективом, на экран с последующим проведением контрольных, измерительных и других операций.

В зависимости от конфигурации проверяемой детали проектор позволяет проводить измерения следующими способами освещения:

- проходящим светом (ДИА проекция);

- отраженным светом (ЭПИ проекция);

- проходящим и отраженным светом одновременно.

Лучи от лампы осветителя проходящего света освещают деталь, а затем объектив проецирует теневое изображение детали на экран.

При работе с осветителем отраженного света лучи при помощи насадки освещают проверяемую поверхность детали, установленную на предметном стекле, отражаются от нее и, пройдя объектив создают на экране изображение этой поверхности.

При одновременном включении осветителей на экран проецируется изображение поверхности детали и ее теневой контур.

Конструктивно проектор состоит из основания, измерительного стола и верхнего корпуса с экраном.

Внутри основания расположен осветитель проходящего света. На опорные площадки основания устанавливается измерительный стол и стойка с механизмом фокусировки.

Измерительный стол с предметным стеклом служит для установки детали и ее перемещения в продольном и поперечном направлениях. В качестве отсчетной системы стола применены линейные фотоэлектрические преобразователи ПЛФ и отсчетное цифровое устройство У ЦО.

В верхнем корпусе проектора устанавливается объектив, экран, механизм вращения экрана, зеркала для построения изображения на экране и осветитель отраженного света. Верхний корпус перемещается по стойке для фокусирования изображения на экране.

Основные технические характеристики

Верхний предел линейных измерений, мм, в направлении

- продольном.....................................................................................150;

- поперечном......................................................................................75.

Пределы допускаемой абсолютной погрешности линейных измерений, при проверке по эталонной штриховой мере (исключая вариацию показаний) на высоте 25 мм от предметной плоскости измерительного стола фотоэлектрическими преобразователями линейных перемещений в продольном и поперечном направлениях, мм......................................................± 0,003.

Диапазон угловых измерений,...° ...............................................0-360.

Пределы допускаемой абсолютной погрешности угловых измерений,...'....................................................................................±5.

Диапазон перемещений узла фокусировки, мм, не менее ....................0-100.

Электропитание осуществляется от сети переменного тока: - напряжением, В..............................................................................................(220 * 223);

- частотой, Гц............................................................................................................(50±1).

Потребляемая мощность, Вт, не более

Габаритные размеры проектора, мм, не более...................................780х470х(900-1000).

Масса проектора, кг, не более

Максимальный диаметр изделия, мм, устанавливаемого в:

- центрах бабки с наклоняемой линией центров

- центрах бабки с горизонтальным положением линии центров

- призматических опорах

- призме блока с призматической канавкой

- патрончике блока с призматической канавкой

- призме для бесцентровых предметов

Расстояние между центрами, мм:

- бабки с наклоняемой линией центров

- бабки с горизонтальным положением линии центров при измерениях изделий диаметром:

. а) до 39 мм

б) до 85 мм......

Максимально допустимая масса детали, устанавливаемая на измерительном столе, кг...-

Проектор эксплуатируется в следующих климатических условиях по гр. В1 ГОСТ 12997-84:

- температура окружающего воздуха, °C...............................................(20±3);

- верхнее значение относительной влажности,%

- скорость изменения температуры, °C в ч, не более

Установленный срок службы, лет, не менее

Дополнительные функции, реалируемые на проекторе:

- контроль соответствия полученных значений полям допусков;

- возможность вычерчивания контура детали.

Единица младшего разряда УЦО, мм..................................................0,001.

Цена деления нониуса шкалы лимба экрана,...'

Диаметр экрана, мм, не менее

Линейное увеличение, крат......................................................10, 20, 50, 100.

Максимальная разрешающая способность объективов, штр./мм

Габаритные размеры УЦО, мм, не более...................................................225x195x85.

Масса, кг, не более:

- проектора в транспортной таре

- УЦО

При эксплуатации проектора соблюдают правила техники безопасности в соответствии с ГОСТ Р 51350-00 (МЭК 61010-1-90).

Знак утверждения типа

Знак утверждения типа средств измерений наносится на шильдик, который крепится на основании проектора (метод нанесения - фотохимический), на титульный лист руководства по эксплуатации (метод нанесения - типографский).

Комплектность

* - по требованию заказчика.

Поверка

Поверка проектора проводится по МИ 1825-88 ГСИ. "Проекторы измерительные. Методика поверки".

Межповерочный интервал- 1 год.

Нормативные документы

ГОСТ 19795-82 Проекторы измерительные. Технические условия.

Заключение

Утвержденный тип СИ " Проекторы измерительные ПИ ЗООЦВ'^/е19795.
