Счетчики электрические трехфазные типовой серии СА4У-510

Назначение

Счетчик электрический трехфазный индукционной системы трансформаторного подключения типовой серии «СА4У-510»(далее-счетчик) применяется для учета активной энергии в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц.

Счетчик предназначен для работы в закрытых помещениях при температуре от минус 20° С до плюс 50° С и относительной влажности воздуха не более 80 % при температуре 25° С.

Счетчик СА4У-510 -однотарифный;

Область применения счетчика - измерение активной электрической энергии на объектах промышленности и в быту.

Описание

Счетчик представляет собой интегрирующий измерительный прибор индукционной системы.

Механизм счетчика, расположенный в прямоугольном цоколе, монтируется на раме и закрывается кожухом, изготовленным из «Лексана» или «Фенопласта».

Измерительный механизм счетчика состоит из вращающего элемента, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа. В счетчик может быть установлен по требованию заказчика стопор обратного хода, препятствующий вращению диска справа налево.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Класс точности по ГОСТ 6570-96 - 2,0.

2 Номинальное напряжение - 3x220/380 В.

3 Номинальный ток - 3x5 А.

4 Максимальный ток - 125% номинального.

5 Номинальная частота ~ 50 Гц.

6 Масса - не более 3,2 кг.

7 Передаточное число - 600 об/кВт-ч.

8 Габаритные размеры - 283±3х174±2х129±2 мм.

9 Средний срок службы - не менее 32-х лет

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра указан в паспорте счетчика и на щитке счетного механизма.

Комплектность

В комплект поставки входят: счетчик электрический, крышка

зажимной коробки, паспорт, коробка упаковочная.

Допускается групповая потребительская тара без коробок упаковочных.

Поверка

Осуществляется согласно:

- ГОСТ 8.259-77 "ГСИ. Счетчики электрические активной и реактивной энергии индукционные. Методы и средства поверки.”1

Межповерочный интервал - 4 года.

Поверка производится на установке для регулировки и поверки трехфазных индукционных электросчетчиков ОТИБ.411711.002 или других установках, прошедших метрологическую аттестацию в установленном порядке.

Нормативные документы

ГОСТ 6570-96 "Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия"

ТУ 4228-040-00226023-98 "Счетчики электрические трехфазные типовой серии СА4У-510. Технические условия".

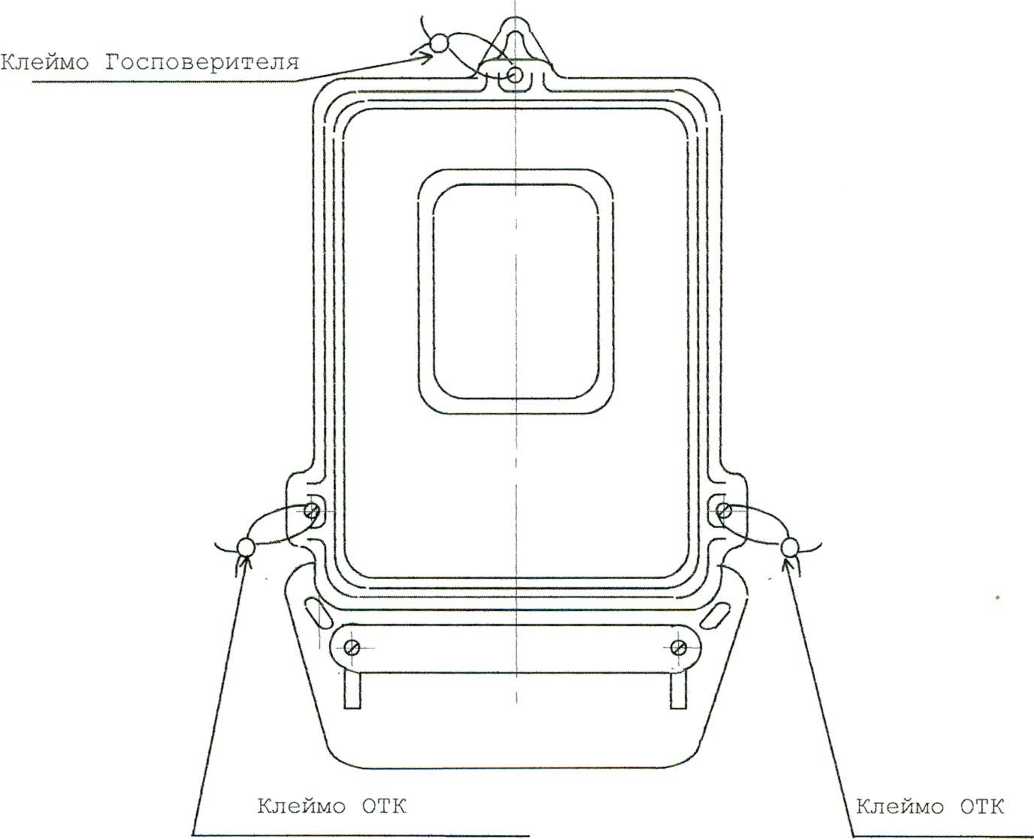

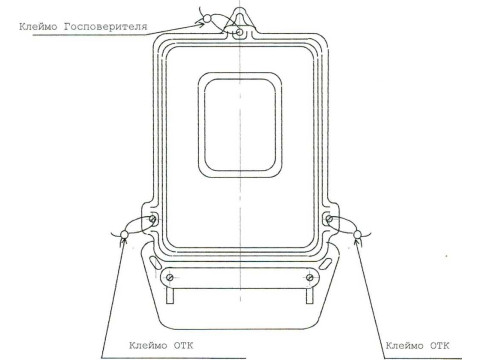

Место клеймения

Заключение

Счетчик электрический трехфазный типовой серии СА4У-510 требованиям распространяющихся на него нормативно- технических документов соответствует.
