Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000
Номер в ГРСИ РФ: | РБ 03 13 1402 13 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (далее - ИКСУ) предназначен для воспроизведения и измерений электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009 и DIN N 43760 и преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 1402 13 |
Наименование | Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000 |
Год регистрации | 2013 |
Номер сертификата | 8549 |
Дата регистрации | 2013-05-28 |
Срок действия | 2017-03-23 |
Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по НКГЖ.408741.001РЭ. |
Признание поверки | Первичная при выпуске из производства: Менделеевский ЦСМС (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №11-06). |
Поверители
Скачать
Описание типа РБ 03 13 1402 13 [2013-09-17]
rb-03-13-1402-13_2013-09-17.pdf
|
Скачать | ||
Описание типа РБ 03 13 1402 13 [2001-04-08]
rb-03-13-1402-13_2001-04-08.pdf
|
Скачать | ||
Описание типа РБ 03 13 1402 13 [2007-02-27]
rb-03-13-1402-13_2007-02-27.pdf
|
Скачать |
Описание типа
Назначение
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (далее - ИКСУ) предназначен для воспроизведения и измерений электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009 и DIN N 43760 и преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001.
ИКСУ используется в качестве эталонного средства измерений при поверке рабочих средств измерений, а также в качестве высокоточного рабочего средства измерений при калибровке и настройке рабочих средств измерений в лабораторных и промышленных условиях.
Описание
ИКСУ представляет собой многофункциональный микропроцессорный прибор, режимы работы которого задаются как с клавиатуры, так и с помощью программного обеспечения, установленного на ПЭВМ совместимой с IBM PC, выполняющей функции автоматизации дистанционной настройки, конфигурации измерительных каналов, текущего управления, сбора оперативной информации и ее хранения, обработку и анализ.
Принцип действия ИКСУ в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с ПЭВМ через последовательный интерфейс RS 232.
На экранах дисплея ИКСУ и монитора ПЭВМ отображаются результаты воспроизведения и измерений в цифровом, а на экране монитора и в графическом виде, а также сведения о режиме работы ИКСУ.
В соответствии с ГОСТ 9736-91 ИКСУ является:
• одноканальным по числу каналов измерения;
• одноканальным по числу каналов воспроизведения;
• по зависимости выходного сигнала от входного (для режима измерений) - с линейной зависимостью.
По устойчивости к климатическим воздействиям при эксплуатации ИКСУ соответствует группе исполнения В2 по ГОСТ Р 52931-2008.
ИКСУ обеспечивает ручную и автоматическую компенсацию температуры холодного спая ТП.
/s' ' ''-х

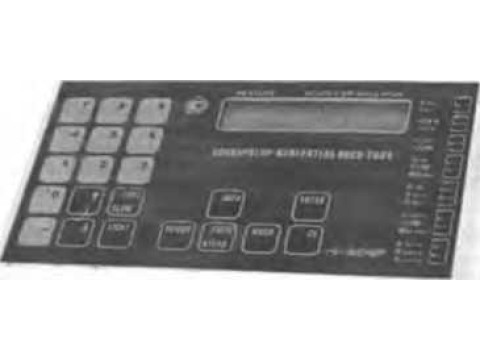

Общий вид ИКСУ представлен на рисунке 1. ч • >
копия
хЗ'/Х * Косогуров А-В,

Рисунок 1 - Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000
Технические характеристики
Диапазоны воспроизведения и измерений, пределы допускаемых основных абсолютных погрешностей воспроизводимых и измеряемых величин с учетом конфигураций ИКСУ соответствуют указанным в таблице 1 и таблице 2.
Таблица 1
Измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности | ||
воспроизведения |
измерений | |||
воспроизводимых величин |
измеряемых величин | |||
1 |
2 |
3 |
4 |
5 |
ток |
0...25 мА |
0...25 мА |
±(1() 4-1+ 1) мкА |
±(10Л1+ 1)мкА |
напряжение |
минус 10... 100 мВ |
минус 10... 100 мВ |
±(7-10'5-|U| + 3) мкВ |
±(7-10'5-|U| + 3) мкВ |
0...12 В |
0...120 В |
±3 мВ |
±20 мВ | |
сопротивление |
0...180 Ом |
0...320 Ом |
±0,015 Ом |
±0,01 Ом |
180...320 Ом |
- |
±0,025 Ом |
- |
Таблица 2
Тип термопреобразователя |
Диапазон |
Пределы допускаемой основной абсолютной погрешности | ||
воспроизведения температуры, °C |
измерений температуры, °C | |||
воспроизводимых температур, °C |
измеряемых температур,°C | |||
1 |
3 |
4 |
5 |
6 |
50М |
минус 50...200 |
минус 50...200 |
±0,08 |
±0,05 |
100М |
±0,05 |
±0,03 | ||
50М |
минус 50...200 |
минус 50...200 |
±0,08 |
±0,05 |
100М |
±0,05 |
±0,03 | ||
50П |
минус 200...600 |
минус 200...600 |
±0,08 |
±0,05 |
100П |
минус 200...200 |
минус 200...600 |
±0,03 |
±0,03 |
200... 600 |
- |
±0,05 |
- | |
PtlOO |
минус 200...200 |
минус 200...600 |
±0,03 |
±0,03 |
200...600 |
- |
±0,05 |
- | |
ТХА (К) |
минус 210.. 1300 |
минус 210..1300 |
±0,3 |
±0,3 |
ТХК (L) |
минус 200...600 |
минус 200...600 |
±0,3 |
±0,3 |
ТЖК (J) |
минус 200... 1100 |
минус 200... 1100 |
±0,3 |
±0,3 |
ТПР(В) |
300...1800 |
300...1800 |
±2 |
±2 |
ТПП (S) |
0... 1700 |
0...1700 |
±1 |
±1 |
ТВР (А)-1 |
0...1200 |
0...1200 |
±2 |
±2 |
1200...2500 |
1200...2500 |
±2,5 |
± 2 |
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20+5) °C до предельных рабочих температур +5 и +40 °C не превышает предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности ИКСУ для конфигурации с входными сигналами от ТП, вызванной изменением температуры их свободных концов в диапазоне (+5...+40) °C, не превышает предела допускаемой основной погрешности.
Питание ИКСУ осуществляется от:
- встроенных аккумуляторов с напряжением питания 9,6 В;
- сетевого блока питания с номинальным напряжением питания 12 В.
Потребляемый ток в режиме работы без подсветки не более 200 мА.
Габаритные размеры, мм, не более:
длина 210, ширина НО, высота 52.
Масса не более 1 кг.
Средняя наработка на отказ не менее 10000 ч.
Средний срок службы не менее 5 лет.
Знак ут верждения типа
наносится на табличку, расположенную на передней панели корпуса ИКСУ - фотоспособом, на руководство по эксплуатации НКГЖ.408741.001 РЭ - типографским способом.
Комплектность
Таблица 3 - Комплектность
№ п/п |
Наименование |
Обозначение |
Кол. |
Примечание |
1. |
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 |
НКГЖ.408741.001 |
1 | |
2. |
Принадлежности | |||
2.1. |
Зарядное устройство |
НКГЖ.468323.001 |
1 | |
2.2. |
Сетевой блок питания |
НКГЖ.436121.001 |
1 | |
2.3. |
Блок аккумуляторов |
НКГЖ.563511.001 |
1 | |
2.4. |
Кабели соединительные |
НКГЖ.685631.0ХХ |
Состав и количество по заказу | |
2.5. |
Соединители клеммные МС l,5/2-ST-3,81 |
2 | ||
МС 1,5/3-ST-3,81 |
1 | |||
3. |
Комплект программного обеспечения 1 |
НКГЖ.405919.001 |
1 |
По заказу |
4. |
Комплект программного обеспечения 2 |
НКГЖ.405919.003 |
1 | |
5. |
Руководство по эксплуатации |
НКГЖ.408741.001 РЭ |
1 | |
6. |
Формуляр |
НКГЖ.408741.001 ФО |
1 |
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.408741.001РЭ, согласованным ФГУП «ВНИИФТРИ» 05.12.2000г.
Сведения о методах измерений
Метод измерений содержится в разделе «Устройство и работа» руководства по эксплуатации НКГЖ.408741.001РЭ.
Нормативные документы
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000:
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 9736-91. Приборы электрические прямого преобразования для измерения неэлектрических величин. Общие технические требования и методы испытаний.
3. ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
4. ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
5. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
При использовании в качестве эталона при осуществлении поверки и калибровки рабочих средств измерений согласно части 5 статьи 1 Федерального закона № 102-ФЗ.
