Преобразователи измерительные напряжения переменного тока ЭП8543

Назначение

Преобразователи измерительные напряжения переменного тока ЭП8543 (далее - ИП) предназначены для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока.

ОБЛАСТЬ ПРИМЕНЕНИЯ

ИП могут применяться для контроля электрических параметров систем и установок, энергообъектов различных отраслей промышленности.

Описание

По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.

Функция преобразования

где 1вых- выходной аналоговый сигнал, соответствующий проверяемой точки, mA; Ubx - значение измеряемого входного сигнала для проверяемой точки, V К1 - коэффициент преобразования

ИП имеют четыре модификации (см. таблицу 1).

ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.

Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.

Фотографии общего вида ИП приведены на рисунках 1 и 2.

Республики Беларусь Ч Для документой/

Схемы пломбировки от несанкционированного доступа, указание мест для нанесения оттиска клейма отдела технического контроля (далее - ОТК) и оттиска клейма поверителя или клейм - наклеек ОТК и поверителя, приведены в приложении А.

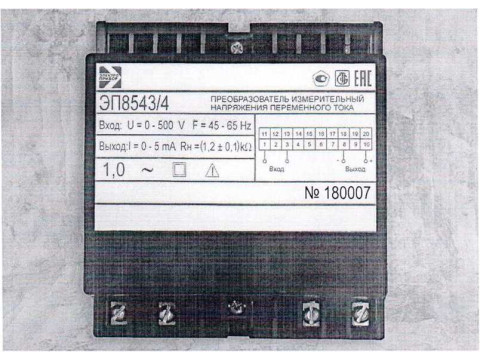

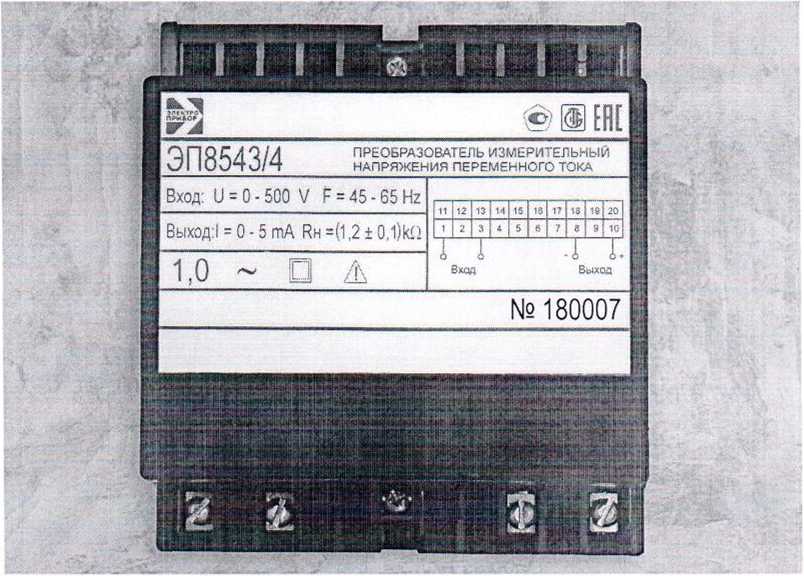

Рисунок 1

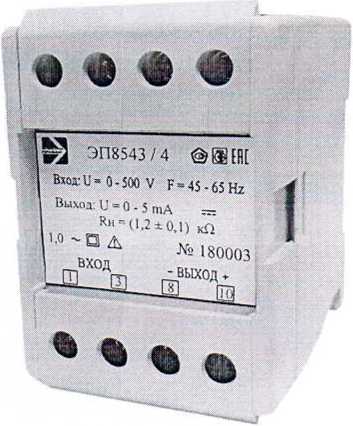

Рисунок 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, в зависимости от модификации ИП, приведены в таблице 1

Таблица 1

Класс точности ИП: 1,0.

Пределы допускаемой основной приведенной погрешности у, %, от нормирующего значения выходного сигнала: ± 1,0.

Пределы допускаемых дополнительных погрешностей (уДоп.), %:

а) при изменении температуры окружающего воздуха от (20 ± 5) °C до минус 40 °C и плюс 55 °C на каждые 10 °C: ± 0,5;

б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C: ± 1,0;

в) при влиянии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала и магнитной индукцией 0,5 гпТ: ± 0,5;

г) при отклонении формы кривой тока входного сигнала под влиянием 2, 3, 4, 5-ой гармоники до 5 % от первой гармоники: ± 2,0.

Потребляемая мощность не более:

- ЭП8543/1: 1,5 V A;

- ЭП8543/2: 2,5 V A;

- ЭП8543/3: 4,0 V A;

- ЭП8543/4: 5,0 V A.

Габаритные размеры ИП не более:

- 60x85x75 mm;

- 110x120x70 mm или 110x120x81 mm (при креплении на DIN - рейку).

Масса ИП, kg, не более: 0,6

Условия эксплуатации ИП:

- температура окружающего воздуха: от минус 40°С до плюс 55°С;

- относительная влажность: 95 % при 35 °C.

Средний срок службы, лет, не менее: 10.

Средняя наработка на отказ, h, не менее: .50000.

Знак утверждения типа

Знак утверждения типа наносится на табличку ИП методом офсет эксплуатационную документацию типографским способом.

Комплектность

Комплектность поставки ИП приведена в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИТВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 14401895.034-98 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Технические условия».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ.150-2006 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Методика поверки».

Заключение

Преобразователи измерительные напряжения переменного тока ЭП8543 соответствуют требованиям ТУ РБ 14401895.034-98, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал -12 месяцев.

Государственные контрольные испытания проведены:

РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск,

Аттестат аккредитации №ВУ/112 02.6.0.0003.

Научно-исследовательским центром испытаний средств измерений и техники РУП «БелГИМ», Старовиленский тракт, 93, 220053, г. Минск,

Аттестат аккредитации № BY/112 02.1.0.0025.
