Преобразователи измерительные переменного тока ЭП8542
| Номер в ГРСИ РФ: | РБ 03 13 0651 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
Преобразователи измерительные переменного тока ЭП8542 (далее - ИП) предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0651 18 |
| Наименование | Преобразователи измерительные переменного тока ЭП8542 |
| Год регистрации | 2018 |
| Номер сертификата | 11579 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2023-03-01 |
| Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: ул. Зеньковой, д. 1, 210001, г. Витебск
Контакты: (10-375-212) 672-816 / electropribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с МП.ВТ.150-2006 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 13 0651 18 [2018-05-11]
rb-03-13-0651-18_2018-05-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0651 18 [2012-01-24]
rb-03-13-0651-18_2012-01-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0651 18 [2014-11-06]
rb-03-13-0651-18_2014-11-06.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные переменного тока ЭП8542 (далее - ИП) предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ИП могут применяться для контроля электрических параметров систем и установок, энергообъектов различных отраслей промышленности.
Описание
По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования
где 1вых- выходной аналоговый сигнал, соответствующий проверяемой точки, mA;
1вх - значение измеряемого входного сигнала для проверяемой точки, А
К1 - коэффициент преобразования
ИП имеют четыре модификации (см. таблицу 1,).
ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.
Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.
Фотографии общего вида ИП приведены на рисунках 1 и 2.
Для документов,
Схемы пломбировки от несанкционированного доступа, указание мест для нанесения оттиска клейма отдела технического контроля (далее - ОТК) и оттиска клейма поверителя или клейм - наклеек ОТК и поверителя, приведены в приложении А.

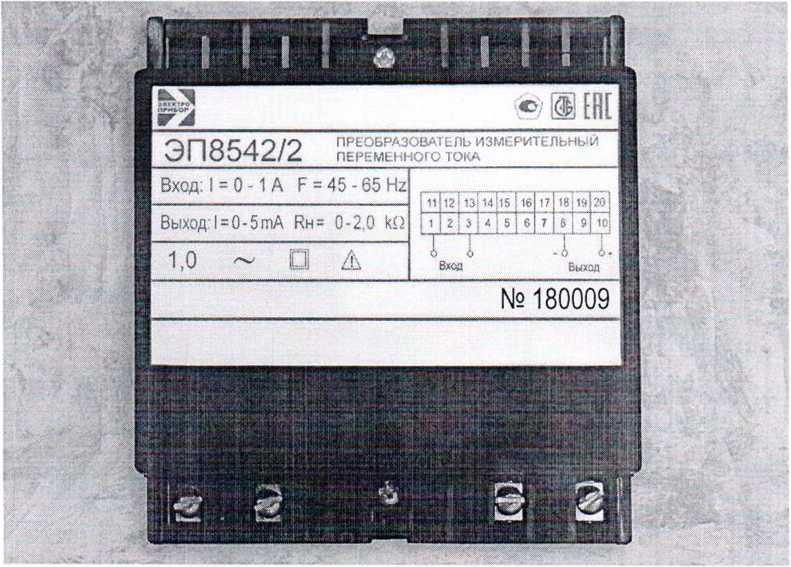

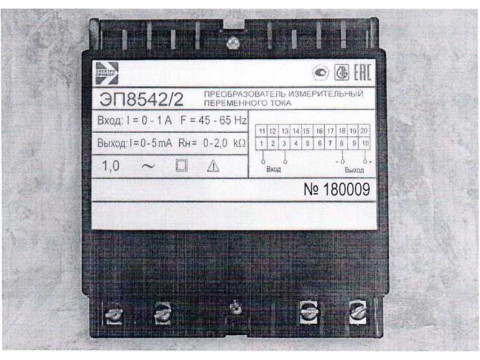

Рисунок 1
ЭП8542/4
Bw:I= 0-5,0 A F=45 - 65Hz
Выход:|«0-5mA
Кн = 0-2,0 кЯ
Рисунок 2
Q А вход
№180003
- ВЫХОД
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, в зависимости от модификации ИП, приведены в таблице 1
Таблица 1
|
Тип и модификации ИП |
Диапазон измерений входного сигнала, А |
Диапазон изменений выходного сигнала, mA (по заказу) |
Нормирующее значение выходного сигнала, mA |
|
ЭП8542/1 |
0-0,5 |
0-5 или 0-20 |
5 или 20 |
|
ЭП8542/2 |
0-1,0 | ||
|
ЭП8542/3 |
0-2,5 | ||
|
ЭП8542/4 |
0-5,0 |
Класс точности ИП: 1,0.
Пределы допускаемой основной приведенной погрешности у, %, от нормирующего значения выходного сигнала: ± 1,0.
Пределы допускаемых дополнительных погрешностей (удоп ), %:
а) при изменении температуры окружающего воздуха от (20 ± 5) °C до минус 40 °C и плюс 55 °C на каждые 10 °C: ± 0,5;
б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C: ± 1,0;
в) при влиянии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала и магнитной индукцией 0,5 тТ: ± 0,5;
г) при отклонении формы кривой тока входного сигнала под влиянием 2, 3, 4, 5-ой гармоники до 5 % от первой гармоники: ± 2,0.
Потребляемая мощность, VA, не более: 1,0.
Габаритные размеры ИП не более:
- 60x85x75 mm;
- 110x120x70 mm или 110x120x81 mm (при креплении на DIN - рейку).
Масса ИП, kg, не более: 0,6
Условия эксплуатации ИП:
- температура окружающего воздуха: от минус 40°С до плюс 55°С;
- относительная влажность: 95 % при 35 °C.
Средний срок службы, лет, не менее: 10.
Средняя наработка на отказ, h, не менее: .50000.
Знак утверждения типа
Знак утверждения типа наносится на табличку ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
peeciai
Комплектность
Комплектность поставки ИП приведена в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
ЗЭП.499.701 ЗЭП.499.701 ПС ЗЭП.499.701 РЭ МП.ВТ.150-2006 |
Преобразователь измерительный переменного тока ЭП8542 Паспорт Руководство по эксплуатации Методика поверки |
1 1 Количество по заказу Количество по заказу |
ТЕХНИЧЕСКИЕ НОРМАТИТВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 14401895.034-98 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Технические условия».
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
МП.ВТ.150-2006 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Методика поверки».
Заключение
Преобразователи измерительные переменного тока ЭП8542 соответствуют требованиям ТУ РБ 14401895.034-98, ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал - 12 месяцев.
Государственные контрольные испытания проведены:
РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск,
Аттестат аккредитации №BY/112 02.6.0.0003.
Научно-исследовательским центром испытаний средств измерений и техники РУП «БелГИМ», Старовиленский тракт, 93, 220053, г. Минск,
Аттестат аккредитации № BY/112 02.1.0.0025.
