Измерители Э8031-М1

Назначение

Измеритель Э8031-М1 (далее - измеритель) щитовой малогабаритный электромагнитной системы, предназначен для измерения нагрузки цепи в процентах от номинального тока.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Измеритель применяется на передвижных и стационарных энергоустановках.

Описание

Принцип действия измерителей электромагнитной системы основан на взаимодействии сердечника с магнитным полем, создаваемым катушкой, по виткам которой протекает ток. При протекании тока по обмотке, сердечник подвижной системы намагничивается и втягивается в катушку. Чем больше ток в катушке прибора, тем больше угол поворота подвижной системы, По углу отклонения подвижной системы, в состав которой входит стрелка прибора, производится отсчет показаний измерителя

Основным конструктивным узлом измерителя является измерительный механизм, который состоит из подвижной части, обоймы, катушки и магнитного шунта для регулировки.

Измерительный механизм устанавливается в пластмассовом корпусе измерителя, в основании которого имеются токоведущие стрежни для подключения измерителя в электрическую цепь. С наружной стороны корпуса измерителя крепится резистор. Измерительный механизм закрывается крышкой, с наружной стороны которой расположен корректор для установки указателя на нулевую отметку шкалы.

Общий вид и схема клеймения измерителя приведены на рисунках А.1 и А.2.

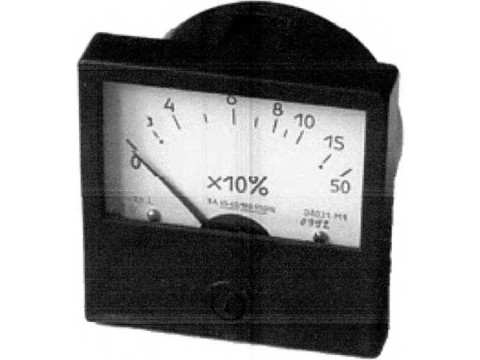

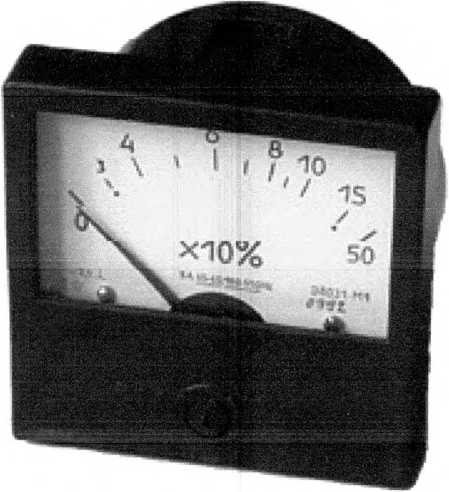

Рисунок А.1 - Общий вид.

поверителя

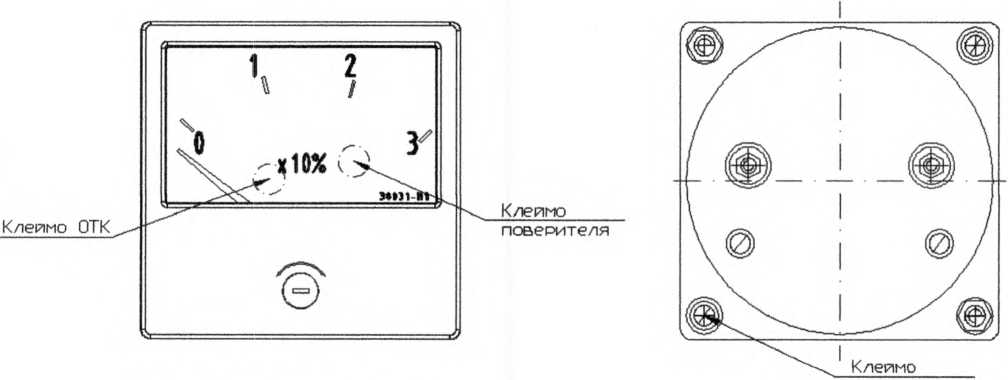

Рисунок А.2 - Схема клеймения измерителя Э8031-М1.

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы основной погрешности измерителя в диапазоне измерений должны быть равны ± 2,5 % от верхнего предела диапазона измерений (нормирующего значения) в перегрузочной части шкалы - должны быть равны, в процентах, значению, определяемому по формуле:

где К - числовое обозначение класса точности измерителя;

1П - верхний предел перегрузочной части шкалы, А;

L - длина всей шкалы, мм;

Ln - длина перегрузочной части шкалы, мм;

ip - верхний предел диапазона измерений, А.

При этом нормирующее значение должно быть равно разности верхних пределов перегрузочной части шкалы и диапазона измерений.

Значение номинальных токов:

- непосредственного включения 0,5; 1; 2,5; 5; 10; 15; 20; 30; 50 А;

- включение с измерительным трансформатором, имеющим номинальный ток вторичной обмотки 5 А.

Номинальное значение первичного тока по ГОСТ 23624-2001.

Кратность верхнего предела диапазона измерений к номинальному току 1,5.

Отношение верхнего предела перегрузочной части шкалы к номинальному току (кратность перегрузки) равна 5.

Нормальная область частотют 45 до 65 Гц; от 180 до 550 Гц;

Потребляемая мощность не более 4 В А;

Масса измерителя,не более 0,21кг.

Габаритные размеры, не более 80x80x70мм.

Средний срок службы - Юлет.

Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 50 °C до 60 °C;

- относительная влажность воздуха 95 % при температуре 35 °C;

- нормальное рабочее положение - вертикальное положение циферблата

Знак утверждения типа

Знак утверждения типа наносится на измеритель методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 1.

Таблица 1

Примечание - Измерительные трансформаторы тока изготовителем не по

ставляются

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 05796073.162-99 «Измеритель Э8031-М1. Технические условия».

ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».

Заключение

Измеритель Э8031-М1 соответствуют требованиям ТУ РБ 05796073.162-99.

Межповерочный интервал - 24месяца.
