Приборы оптические измерительные многофункциональные FX300

Назначение

Приборы оптические измерительные многофункциональные FX300 (далее-прибор FX300) предназначены для измерения затухания и обратных потерь в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородностей и соединений ОВ, измерения оптической мощности и затухания в ОВ и волоконно-оптических компонентах, а также для генерации непрерывного излучения и видимого света.

Прибор FX300 может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон и волоконно-оптических компонентов:

- оптического рефлектометра;

- источника оптического излучения;

- измерителя оптической мощности;

- источника видимого излучения.

Приборы FX300 могут применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них. Приборы FX300 могут работать в лабораторных и полевых условиях, как от внешнего источника питания, так и автономно.

Описание

Принцип работы оптического рефлектометра прибора FX300 основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Слабый сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлек-тограмма, по которой определяются параметры ОВ и ВОЛС.

В оптическом рефлектометре прибора FX300 может быть установлен оптический фильтр на пропускание длины волны 1625 или 1650 нм и ослабление длин волн 1310...1550 нм.

Для генерации непрерывного оптического излучения в приборе FX300 используются те же лазерные диоды и оптический разветвитель, что и для рефлектометра. Выходом источника оптического излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью внешнего фотодиода и схемы стабилизации мощности.

Для измерения оптической мощности в приборе FX300 используется InGaAs pin-фотодиод с площадкой диаметром 1 мм в качестве фотоэлектрического преобразователя.

В измерителе мощности РМ1 падающее излучение попадает непосредственно на фотодиод. В измерителе мощности РМ2 фотодиод имеет ослабляющий фильтр, что позволяет примерно в 100 раз увеличить максимальное значение измеряемой мощности.

Прибор FX300 имеет встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.

Прибор FX300 всегда содержит оптический рефлектометр.

Выпускают:

- одномодовые (ОМ) рефлектометры;

- многомодовые (ММ) рефлектометры;

- комбинированные рефлектометры, содержащие одномодовый и многомодовый рефлектометр в одном корпусе.

Одномодовые оптические рефлектометры обеспечивают генерацию излучения на одной, двух, трех или четырех длинах волн. Одномодовые оптические рефлектометры выпускаются с четырьмя градациями динамического диапазона. Значения длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Одномодовые оптические рефлектометры могут иметь встроенный оптический фильтр на пропускание длины волны 1625 нм или 1650 нм. Такие рефлектометры имеют два оптических выхода: один для длины волны 1625 нм или 1650 нм, другой - для остальных длин волн.

Многомодовые оптические рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн. Значения длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Комбинированные оптические рефлектометры обеспечивают генерацию излучения на одной, двух или трех длинах волн для ОМ ОВ и на одной или двух длинах волн для ММ ОВ. Общее количество длин волн не может быть более четырех. Комбинированный оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометра. Значения дшй^ё^^и динамического диапазона указываются в обозначении модификации (Wnoopta

FX300.

Для документов,

Обозначение модификации прибора FX300 в общем случае имеет вид FX300 WL-DR-T1(nnn Т2)-1_5-РМ1(или PM2)-VFL и содержит:

- номинальные значения длин волн оптического рефлектометра (WL);

- значения динамического диапазона оптического рефлектометра (DR) на этих длинах волн;

- обозначение модификаций оптического рефлектометра (Т1 или Т2), различающихся по группе параметров:

разрешающая способность по расстоянию;

диапазоны измерения расстояний;

длительности зондирующих оптических импульсов

- обозначение источника оптического излучения (LS);

- обозначение измерителя оптической мощности (РМ1 или РМ2);

- обозначение источника видимого излучения (VFL).

Если источник оптического излучения, измеритель оптической мощности или источник видимого излучения не встроены в данный прибор FX300, то их обозначения не указываются в обозначении модификации прибора FX300.

В обозначении модификации прибора FX300 длины волн оптического рефлектометра указываются последовательно; между собой они разделяются знаком "/". Если оптический рефлектометр содержит два оптических выхода для разных длин волн (типов ОВ), то в обозначении модификации они разделяются знаком

В обозначении модификации прибора FX300 значения динамического диапазона оптического рефлектометра указываются в той же последовательности, что и соответствующие длины волн; между собой они разделяются знаком Если оптический рефлектометр содержит два оптических выхода для разных длин волн (типов ОВ), то в обозначении модификации значения динамического диапазона разделяются знаком

Прибор FX300 выполнен в малогабаритном корпусе.

В корпусе прибора FX300 расположены:

- оптический рефлектометр;

- источник оптического излучения;

- измеритель оптической мощности;

- источник видимого излучения;

- импульсный преобразователь напряжения;

- электронные узлы для управления процессом измерения и хранения информации;

- аккумуляторная батарея.

На передней панели прибора FX300 расположены:

- цветной экран размером 7,0" для отображения информации;

- кнопки управления;

- индикаторные светодиоды.

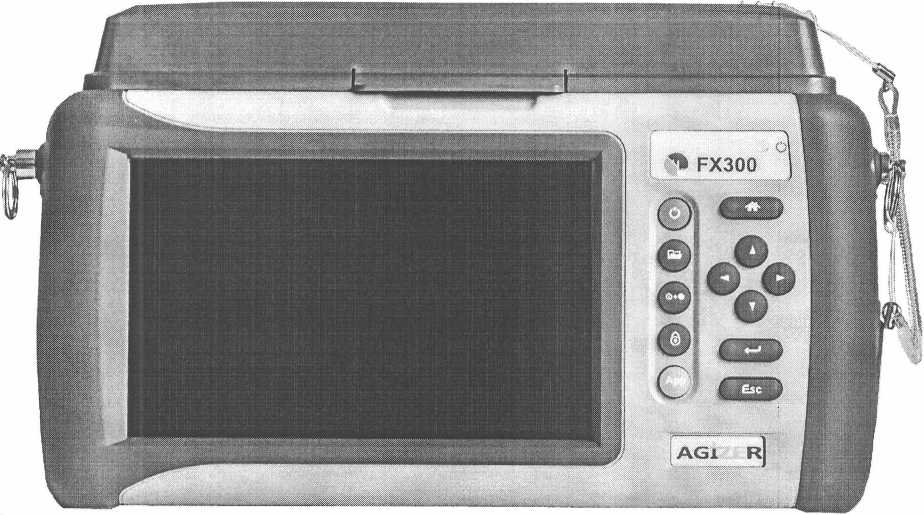

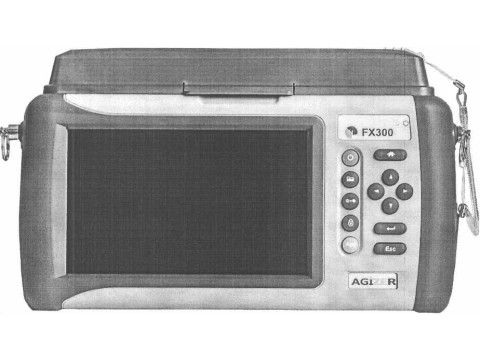

Внешний вид прибора FX300 показан на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание прибора FX300 осуществляется:

- от встроенной аккумуляторной батареи;

- от сети переменного тока напряжением питания (230±23) В, частоты (50±0,4) Гц через блок питания с выходным напряжением 16 В и током не менее 5,5 А, входящий в комплект поставки.

Ток, потребляемый от блока питания с выходным напряжением 16 В не более 2,5 А.

Информация о работе прибора FX300 отображается на жидкокристаллическом экране с размером по диагонали 7,0".

Управление работой прибора FX300 осуществляется с помощью:

- клавиатуры, расположенной на его передней панели;

- сенсорного экрана;

- персонального компьютера через порт Ethernet.

Время непрерывной работы прибора FX300:

- при питании от аккумуляторной батареи не менее 11ч;

- при питании от сетевого источника питания не менее 8 ч.

Габаритные размеры прибора FX300 не более 305x175x75 мм.

Масса прибора FX300 с аккумуляторной батареей не более 2,2 кг.

Рабочие условия эксплуатации:

- температуры окружающего воздуха от минус 10 до плюс 50°С;

- относительной влажности воздуха 90 % при 25 °C;

- атмосферного давления от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

Средний срок службы не менее 10 лет.

Средняя наработка на отказ не менее 5-103 ч.

Длины волн излучения одномодового оптического рефлектометра прибора FX300 (1310 ±20) нм, (1490 ±20) нм, (1550 ±20) нм, (1625^2^лм и (1650 ±20) нм.

Длины волн излучения многомодового оптического рефлектометра (850 ± 20) нм и (1300 ± 20) нм.                                          (              )

Длительность зондирующих импульсов оптического рефлектометра прибора

FX300 соответствует значениям, указанным в таблице 1.

Таблица 1

Отклонения длительностей зондирующих оптических импульсов от

значений, указанных в таблице 1, не превышают:

- ±40 % для длительности импульсов 3 -19 нс;

— ±30 % для длительности импульса 20 - 50 нс;

— ±10 % для остальных длительностей импульсов.

Диапазоны измерения расстояний оптического рефлектометра прибора

FX300 соответствуют значениям, указанным в таблице 2.

Таблица 2

Пределы допускаемого значения абсолютной погрешности при измерении расстояний AL, м, оптического рефлектометра прибора FX300 в нормальных условиях составляют

AL = ±(dl + dL+ 3-10'51_), где dl = 0,5 м - допустимое значение начального сдвига;

dl_ - разрешение (по расстоянию), определяемое установленным диапазоном измеряемого расстояния;

L - длина ОВ, м.

Значения разрешения по расстоянию dL могут быть:

- от 0,16 м до 15,0 м в зависимости от установленного значения диапазона измерения расстояний для модификации рефлектометра FX300 WL-DR-T1;

- от 0,03 м до 8,1 мв зависимости от установленного значения диапазона измерения расстояний для модификации рефлектометра FX300 WL-DR-T2.

Пределы допускаемого значения абсолютной погрешности при измерении расстояний AL, м, оптического рефлектометра прибора FX300 в рабочем диапазоне температур составляют

AL = ±(dl + dL+ 5-10'5L).

Значения динамического диапазона соответствуют таблицам 3-5.

Значения динамического диапазона указаны при отношении сигнал/шум, равном 1 (0СШ=1), времени измерения 3 мин, максимальном значении разрешения по расстоянию, длительности импульса 20000 нс для ОМ рефлектометров и 1000 нс для ММ рефлектометров прибора FX300, режиме измерения "DR".

Таблица 3 - Значения динамического диапазона одномодовых рефлек-тометров прибора FX300_________________________________________________

Таблица 4 - Значения динамического диапазона многомодовых рефлектометров прибора FX300

Таблица 5 - Значения динамического диапазона комбинированных рефлек

тометров прибора FX300

т5^дБ при ий

^^Дзрственный реестп □Средств измерений Республики Белвпуг.к

Рентой

Допускается снижение значений динамического диапазона максимальных значениях рабочих температур для всех рефлектометров.

Уменьшение значений динамического диапазона на длине волны 1625 или 1650 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 или 1650 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт - не более 3 дБ.

Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях составляют не более ± (0,03 а) дБ, где а - измеряемое затухание, дБ.

Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур составляют ± (0,05 а) дБ, где а - измеряемое затухание, дБ.

Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.

Значения мертвой зоны по затуханию не более 5,0 м.

Значения мертвой зоны по отражению не более 1,1 м.

Значения мертвой зоны указаны при:

- длительности зондирующего оптического импульса 3 нс;

- коэффициенте отражения не более минус 45 дБ;

- режиме измерения "DZ".

Пределы допускаемой абсолютной погрешности при измерении обратных потерь составляют + 2 дБ.

Время установления рабочего режима оптического рефлектометра прибора FX300 не более 10 минут.

Источник оптического излучения в приборе FX300 реализуется на длинах волн одномодового рефлектометра.

Технические характеристики источника оптического излучения прибора

FX300 соответствуют значениям, указанным в таблице 6.

Таблица 6

Время установления рабочего режима источника оптического излучения прибора FX300 не более 10 минут.

Длины волн калибровки (градуировки) измерителя оптической мощности прибора FX300 (650 ±10) нм, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ±5) нм, (1625 ±5) нм.

Значение оптической мощности, выраженной в или нановаттах в измерителе оптической мс отображается четырьмя цифрами.

Дискретность отображения оптической мощности в единицах дБм -0,001 дБм.

Изменение оптической мощности относительно опорного значения отображается в децибелах с дискретностью 0,01 дБ.

Диапазон и погрешности при измерении оптической мощности на длинах волн калибровки (градуировки) измерителя оптической мощности прибора FX300 соответствуют значениям, указанным в таблице 7.

Таблица 7

Источник видимого излучения прибора FX300 имеет следующие параметры:

- длина волны источника излучения (650 ± 20) нм;

- вывод излучения через одномодовое ОБ;

- выходная мощность от 0,5 мВт до 0,99 мВт;

- режим излучения импульсный или непрерывный;

- ОВ подключается к источнику видимого излучения через универсальный адаптер.

Знак утверждения типа

Знак утверждения типа наносят на заднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки прибора FX300 соответствует таблице 8. Таблица 8

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ BY 100003325.020-2017 "Приборы оптические измерительные многофункциональные FX300. Технические условия".

МРБ МП.2739-2017 "Приборы оптические измерительные многофункциональные FX300. Методика поверки".

Заключение

Приборы оптические измерительные многофункциональные FX300 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100003325.020-2017.

Приборы оптические измерительные многофункциональные FX300 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР020 003 23279 от 16.08.2017).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
