Преобразователи температуры многозонные серии Flex
| Номер в ГРСИ РФ: | РБ 03 10 6389 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Gayesco Europe S.r.l. & С.S.a.s.", Италия |
Преобразователи температуры многозонные серии Flex (далее - преобразователи многозонные) предназначены для многоточечного измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6389 17 |
| Наименование | Преобразователи температуры многозонные серии Flex |
| Год регистрации | 2017 |
| Номер сертификата | 11312 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "Gayesco Europe S.r.l. & С.S.a.s.", Италия (IT) |
Производитель / Заявитель
фирма "Gayesco Europe S.r.l. & С.S.a.s."
Адрес: Via G.Borghisani, 4, 26035 Pieve S. Giacomo (CR)
Контакты: tel. 0372 640511
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Метрологическое обеспечение | Преобразователи метрологически НЕ обеспечены в Республике Беларусь. Примечание - проведение поверки преобразователей из-за конструктивных особенностей на территории Республики Беларусь невозможно (в связи с отсутствием возможности демонтажа чувствительных элементов). В связи с невозможностью демонтажа чувствительных элементов преобразователей из оборудования, в составе которого эксплуатируются преобразователи утвержденного типа, владельцу средств измерений предусматривать разработку документа, устанавливающего методику контроля работоспособности (включая их техническую диагностику и механизм принятия решений о возможности дальнейшего применения) в процессе проведения регламентных работ по техническому обслуживанию вышеназванного оборудования. |
| Методика поверки | Преобразователи подлежат первичному метрологическому контролю перед вводом в эксплуатацию. |
| Признание поверки | Признаются результаты первичного метрологического контроля преобразователей, предназначенных для поставки в Республику Беларусь для применения в нефтехимической промышленности, проводимого по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки" (IEC 60564-2) в аккредитованных лабораториях фирмы "Wika Italia S.r.l. & С.S.a.s.", Италия (аттестат аккредитации №114Т сроком действия до 14.01.2019) или фирмы "SIET S.p.A.", Италия (аттестат аккредитации №096Т сроком действия до 14.03.2021). Примечание - фирмы "Wika Italia S.r.l. & С.S.a.s." (Италия) входит совместно с фирмой "Gayesco Europe S.r.l. & С. S.a.s." (Италия) в компанию "WIKA Alexander Wiegand SE & Co. KG". |
Поверители
Скачать
|
Описание типа РБ 03 10 6389 17 [2019-06-06]
rb-03-10-6389-17_2019-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6389 17 [2018-03-20]
rb-03-10-6389-17_2018-03-20.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры многозонные серии Flex (далее - преобразователи многозонные) предназначены для многоточечного измерения температуры жидких и газообразных сред.
Область применения - нефтехимическая промышленность, в том числе во взрывоопасных зонах.
Описание
Принцип работы преобразователей многозонных основан на преобразовании температуры термоэлектрическим преобразователем в термоэлектродвижущую силу (далее - ТЭДС) при наличии разности температур между горячим спаем и свободными концами, или термопреобразователями сопротивления в сигнал сопротивления.
Конструктивно преобразователи многозонные выполнены в виде нескольких измерительных вставок (термоэлектрические преобразователи или термопреобразователи сопротивления), защитных гильз с различными видами технологических соединений и монтажных элементов и распределительной коробки.
Измерительные вставки выполнены на основе одного или двух чувствительных элементов (заземленные или незаземленные) с минеральной изоляцией термоэлектродов. Свободные концы от преобразователей выведены во внутрь распределительной коробки, где пронумерованы в соответствии с зоной расположения рабочих спаев. Конструкция и размеры распределительной коробки определяются количеством и типом измерительных преобразователей или контактных колодок.
Преобразователи многозонные Flex-R представляет собой конструкцию цилиндрического типа с каналами для ввода преобразователей, которая закрепляется в стенке реактора при помощи фланцевого соединения с использованием уплотнительных колец или спиральной прокладки. Рабочие спаи преобразователей закрепляются на внутренних стенках реактора, на разных уровнях по радиальному принципу с помощью специальных креплений из нержавеющей стали.
I | И
I
л / И
®Ч»агогг/ // _
Преобразователи многозонные Flex-0 представляет собой высокопрочную герметичную конструкцию с распорными дисками, удерживающие преобразователи в требуемом положении и металлическими плоскими пластинами, при помощи которых рабочие спаи термопар в процессе измерений плотно прижимаются к внутренней поверхности трубы.
Преобразователи температуры многозонные серии Flex имеют следующую классификацию:
- преобразователи многозонные Flex-R TC96-R-R в составе с чувствительными вставками в виде термоэлектрических преобразователей и фланцевым соединением;
- преобразователи многозонные Flex-R TC96-R-C в составе с чувствительными вставками в виде термоэлектрических преобразователей и соединением Radial Тар;
- преобразователи многозонные Flex-R TC96-R-N в составе с чувствительными вставками в виде термоэлектрических преобразователей и соединением Radial Тар Next Gen;
- преобразователи многозонные Flex-0 ТС96-О-Р - в составе с чувствительными вставками в виде термоэлектрических преобразователей и конструктивным решением Purge, обеспечивающее снижение давления внутри трубы и выхода загрязняющих примесей;
- преобразователи многозонные Flex-0 TC96-O-F - в составе с чувствительными вставками в виде термоэлектрических преобразователей, без конструктивного решения Purge;
- преобразователи многозонные Flex-0 TR96-O-P - в составе с чувствительными вставками в виде термопреобразователей сопротивления и конструктивным решением Purge, обеспечивающее снижение давления внутри трубы и выхода загрязняющих примесей;
- преобразователи многозонные Flex-0 TR96-O-F - в составе с чувствительными вставками в виде термопреобразователей сопротивления, без конструктивного решения Purge.

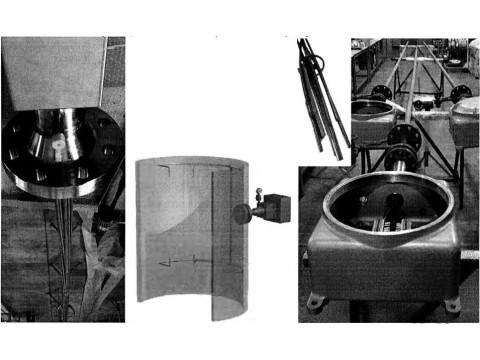

Общий вид преобразователей приведен на рисунке 1.
Преобразователи многозонные Flex-R
Рисунок 1 - Общий вид преобразователей серии Flex
Преобразователи многозонные Flex-0 и
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей многозонных приведены в таблицах 1, 2, 3.
Таблица 1 - Основные технические и метрологические характеристики преобразователей многозонных Flex-0 TR96-O
|
Наименование характеристики |
Значение характеристики |
|
Обозначение номинальной статической характеристики (далее - НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А, В |
|
Температурный коэффициент ТС, а, °C'1 |
0,00385 |
|
Номинальное сопротивление ТС, Ro, Ом |
100 |
|
Диапазон измеряемых температур ТС, °C - для проволочного ЧЭ класса А; - для проволочного ЧЭ класса В; - для пленочного ЧЭ класса А; - для пленочного ЧЭ класса В |
от минус 40 до плюс 450 от минус 40 до плюс 600 от минус 30 до плюс 300 от минус 40 до плюс 500 |
|
Пределы допускаемой абсолютной погрешности ТС, °C - для класса А; - для класса В |
±(0,15+0,002x|t|) ±(0,3+0,005x|t|) |
|
Схема соединения внутренних проводов ТС |
2-х, 3-х и 4-х проводная |
|
Примечание: t - значение измеряемой температуры, °C | |
Таблица 2 - Основные метрологические характеристики преобразователей
|
многозонных Flex- |
R TC96-R, Flex-0 ТС96-О | ||
|
Обозначение типа ТП по СТБ ГОСТ Р 8.585 (IEC 60584-1) |
Диапазон измеряемых температур, °C |
Пределы допускаемого отклонения ТЭДС от НСХ, °C |
Класс no СТБ ГОСТ P 8.585 (IEC 60584-1) |
|
К, N |
от минус 40 до плюс 375 вкл. |
±1,5 |
1 |
|
свыше плюс 375 до плюс 1100 |
±0,004 х |t| | ||
|
от минус 40 до плюс 333 вкл. |
±2,5 |
2 | |
|
свыше плюс 333 до плюс 1100 |
±0,0075 х |t| | ||
|
J |
от минус 40 до плюс 375 вкл. |
±1,5 |
1 |
|
свыше плюс 375 до плюс 750 |
±0,004 х |t| | ||
|
от 0 до плюс 333 вкл. |
±2,5 |
2 | |
|
свыше плюс 333 до плюс 900 |
±0,0075 х |t| | ||
|
Е |
от минус 40 до плюс 375 вкл. |
±1,5 |
1 |
|
свыше плюс 375 до плюс 800 |
±0,004 x |t| | ||
|
от минус 40 до плюс 333 вкл. |
±2,5 |
2 | |
|
свыше плюс 333 до плюс 900 |
±0,0075 x |t| | ||
Примечание: t - значение измеряемой температуры, °C
Таблица 3 многозонных Flex
Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики |
|
Количество чувствительных элементов в составе единичного преобразователя, шт. |
1, 2 |
|
Количество единичных преобразователей, шт в составе многозонного преобразователя для: - Flex-R; - Flex-0 |
от 3 до 100 от 3 до 60 |
|
Диапазон температуры окружающей среды при эксплуатации, транспортировании и хранении, °C |
от минус 40 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 66 |
|
Значение номинального диаметра монтажной части единичного преобразователя (без защитной гильзы), мм |
от 3 до 12 |
|
Диапазон длины преобразователей многозонных, м |
от 0,3 до 40 |
|
Примечание: Срок службы преобразователей многозонных составляет 20 лет, с учетом срока хранения (1 год). | |
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя многозонного при помощи гравировки (если позволяет конструкция) и/или на титульный лист руководства по эксплуатации (в правом верхнем углу) методом типографической печати.
Комплектность
Комплект поставки преобразователей многозонных определяется заказом в соответствии с технической документацией фирмы «Gayesco Europe S.r.l. & С. S.a.s.», Италия.
В основной комплект поставки входит:
1. Преобразователь многозонный 1 шт.
2. Паспорт 1 шт.
3. Инструкция по монтажу, эксплуатации и техническому обслуживанию 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Gayesco Europe S.r.l. & С. S.a.s.», Италия.
СТБ ГОСТ Р 8.585-2004 «Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.338-2002 «Государственная система обеспечения единства
измерений. Преобразователи термоэлектрические. Методика поверки»;
ГОСТ 8.461-2009 «Государственная система обеспечения единства
измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Заключение
Преобразователи температуры многозонные серии Flex соответствуют требованиям технической документации фирмы «Gayesco Europe S.r.l. & С. S.a.s.», Италия.
Преобразователи температуры многозонные серии Flex соответствуют требованиям ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (Сертификат соответствия ТС RU С-1Т.ГБ08.В.02576, действителен по 27.06.2020).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал (далее - МПИ) в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Для преобразователей многозонных разборной и неразборной конструкции, используемых на предприятиях с непрерывным технологическим процессом установить МПИ (для преобразователей неразборной конструкции - конечный срок действия первичного метрологического контроля), равным периоду между остановочными ремонтами, но не более 48 месяцев; при этом увеличение МПИ (для преобразователей неразборной конструкции - срока действия первичного метрологического контроля) допускается только при условии применения процедур и средств контроля работоспособности преобразователей, установленных в соответствующих документах владельца СИ.
Первичный метрологический контроль проводить в аккредитованных лабораториях «Wika Italia S.r.l. & С.S.a.s.» (20020, (Ml), Arese, Via G. Marconi, 8, Италия) сертификат аккредитации № 114T действителен по 14.01.2023 или «SIET S.p.A.» сертификат аккредитации № 096Т действителен по 14.03.2021 по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» или по ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
