Счётчики воды крыльчатые серий Baylan KK, Baylan TK
| Номер в ГРСИ РФ: | РБ 03 07 6387 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «BAYLAN OLCU ALETLERI SAN. VE TIC. LTD. STI.», Турция |
|
Описание типа РБ 03 07 6387 17 [2018-01-16]
rb-03-07-6387-17_2018-01-16.pdf
|
Скачать |
Счётчики воды крыльчатые серий Baylan КК, Baylan ТК (далее - счётчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 50 °C (счетчики холодной воды) и при температуре от 0,1 °C до 90 °C (счетчики горячей воды).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6387 17 |
| Наименование | Счётчики воды крыльчатые серий Baylan KK, Baylan TK |
| Год регистрации | 2017 |
| Номер сертификата | 11310 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "BAYLAN OLCU ALETLERI SANAYI ve TICARET LTD. STI.", Турция (TR) |
Производитель / Заявитель
фирма "BAYLAN OLCU ALETLERI SANAYI ve TICARET LTD. STI."
Адрес: Ataturk Organise San. Bolgessi 10032. No: 16 Ci gli- IZMIR
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по СТБ 8046-2015. МПИ - не более 48 месяцев (для счетчиков воды с Ду до 20 мм вкл.), не более 24 месяцев (для счетчиков воды с Ду свыше 20 мм вкл.). |
Поверители
Скачать
|
Описание типа РБ 03 07 6387 17 [2018-01-16]
rb-03-07-6387-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Счётчики воды крыльчатые серий Baylan КК, Baylan ТК (далее - счётчики) предназначены для измерения объема воды, протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °C до 50 °C (счетчики холодной воды) и при температуре от 0,1 °C до 90 °C (счетчики горячей воды).
Область применения - объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в корпус счетчика, а затем в измерительную вставку через ряд тангенциальных отверстий, расположенных по периметру ее нижней части. Внутри измерительной вставки установлена крыльчатка. Вода, пройдя измерительную вставку, через ее выходные отверстия в верхней части попадает в выходной патрубок корпуса счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается в счетный механизм с помощью магнитной муфты.
Счетчики воды крыльчатые серии Baylan КК являются одноструйным, серии Baylan ТК многоструйными. Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Крыльчатый преобразователь состоит из корпуса, закрытого крышкой, внутри которого расположена измерительная вставка с крыльчаткой. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Регулировка показаний счетчика осуществляется винтом, расположенным в корпусе счетчика и обеспечивающим перезапуск части потока воды из входного в выходной патрубок, минуя измерительную вставку.
Счетчики имеют исполнение со съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды.
Съемный датчик закрепляется на посадочные места в крышке счетного механизма и пломбируется свинцовой пломбой.
Счетчики воды крыльчатые Baylan КК выпускают в исполнениях КК-1, КК-2, КК-3, КК-4, КК-1Р, КК-11, КК-10, КК-12, КК-13, КК-14, КК-15, КК-16, КК-17, КК-29 которые отличаются исполнением на горячую и холодную воду, метрологическими и техническими характеристиками, приведенными в таблицах 1-4. Счетчики тые Baylan ТК выпускают в исполнениях ТК-1С, ТК-1Р, ТК-2, ТК-2Р, ТК-ЗР, ТК-4Р, TK-4S, ТК-5С, ТК-13, TK-13S, ТК-23, ТК-26, ТК-27, ТК-29
водытыдьча-
ТОр^фОТЛИ
чаются исполнением на горячую и холодную воду, метрологическими и техническими характеристиками, приведенными в таблицах 5-10. Счетчики с магнитоуправляемым герметизированным контактом «геркон» дополнительно обозначаются буквой «Е».

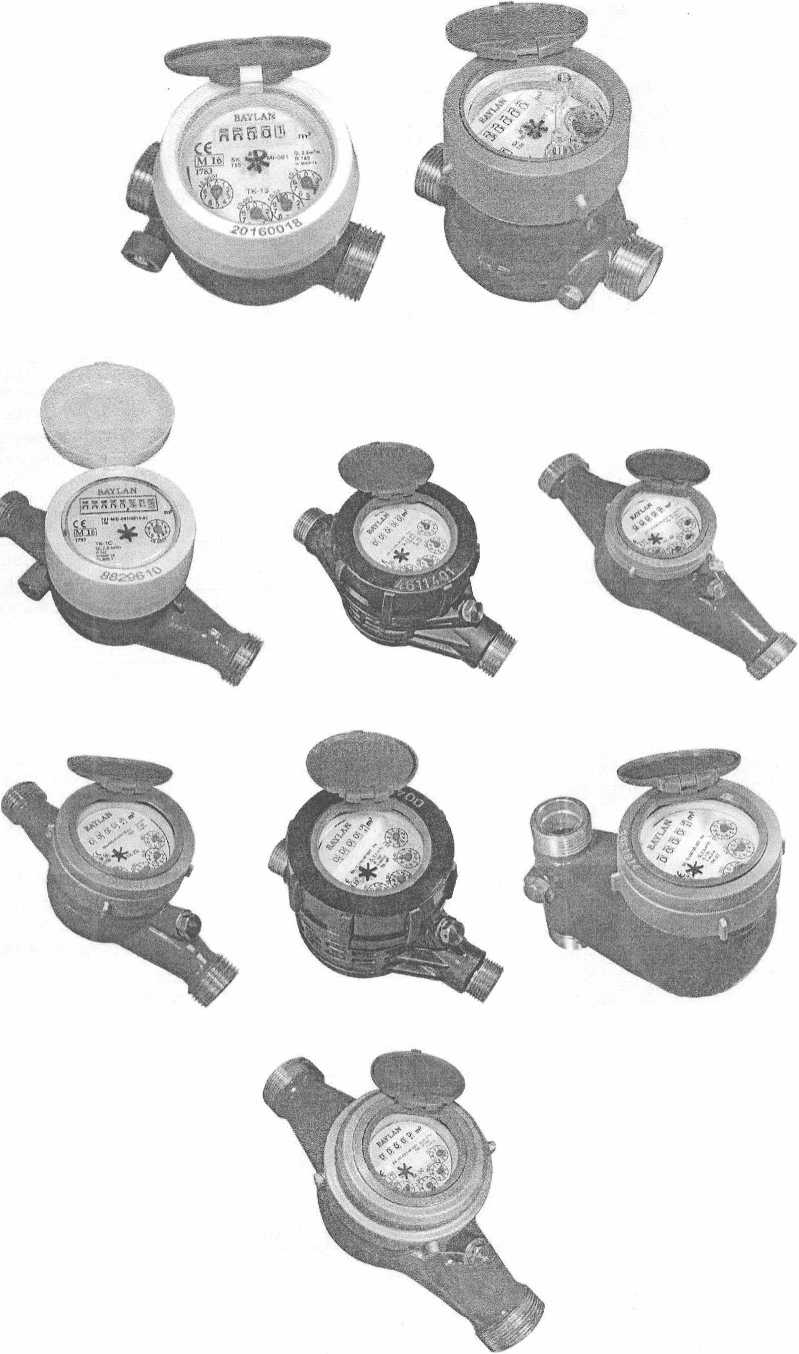

Внешний вид счетчиков представлен на рисунках 1-2. Места пломбирования счетчиков указаны в Приложении А к описанию типа.

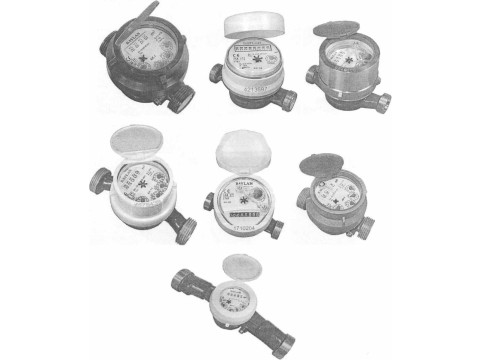

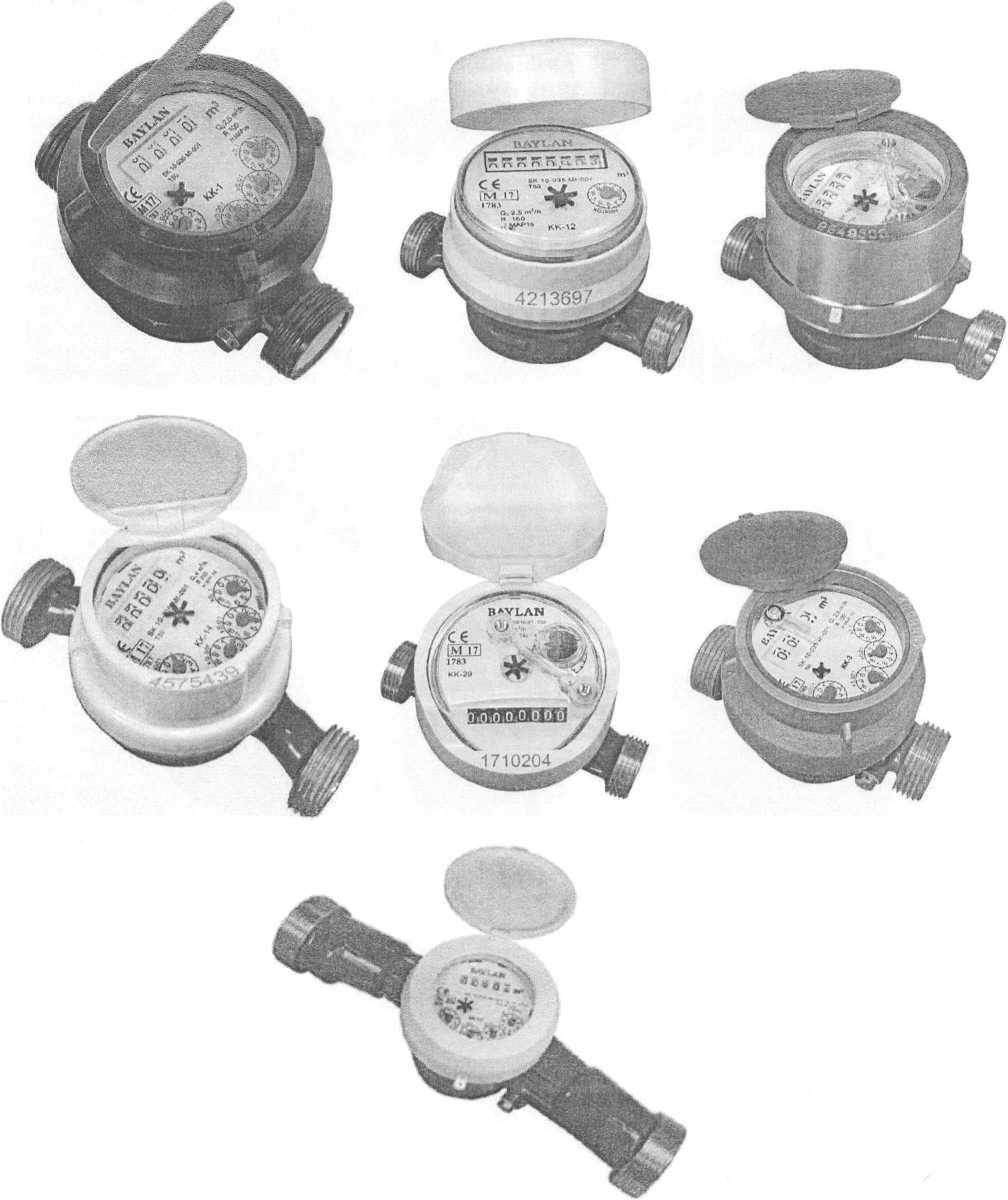

Рисунок 1 Внешний вид счетчиков воды крыльчатых серии Baylan КК
<с.танда
~__J
\ Республики Беларусь/ \Для документов/
= л
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблицах 1-10
Таблица 1 Технические характеристики счетчиков воды крыльчатых серии Baylan КК
|
Наименование параметра |
Значение параметра | |||||||
|
КК-1 |
КК-2 |
КК-3 |
КК-4 |
КК-1Р | ||||
|
Номинальный диаметра, DN, мм |
15 |
20 |
20 |
15 |
20 |
20 |
15 | 20 | |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) | |||||||
|
Значения расхода воды, м3/ч | ||||||||
|
- минимальный расход, Qi |
0,025 |
0,0156 |
0,025 |
0,03 |
0,025 | |||
|
- переходный расход, Q2, м3/ч |
0,040 |
0,025 |
0,040 |
0,12 |
0,040 | |||
|
- постоянный расход, Оз, м3/ч |
2,5 |
2,5 |
2,5 |
1,5 |
2,5 | |||
|
- максимальный расход, Од, м3/ч |
3,125 |
3,125 |
3,125 |
3,0 |
3,125 | |||
|
Порог чувствительности, м3/ч, не более |
0,007 | |||||||
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) |
Т90 (0,1-90) |
Т50 (0,1-50) | |||||
|
Масса, кг, не более |
0,72 |
0,74 |
0,92 |
0,72 |
0,77 |
0,32 | 0,34 | ||
|
Габаритные размеры (ДхЩхВ), мм, не более |
110x79x84 |
190x79x85 |
110x79x84 |
190x79x86 |
110x85,5x85 | |||
|
Передаточный коэффициент, м3/имп (хЮ'3) |
4,424 |
4,977 |
4,424 |
4,424 |
4,424 | |||
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | |||||||
|
Емкость счётного механизма, м3 |
9999 99999 99999,999 |
9999 |
9999 99999 99999,999 | |||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % | ||||||||
|
- от Qi до Q2 (не включ.), % |
±5 | |||||||
|
- от Q2 (включ.) до Од, % |
±2 (для воды, имеющей температуру <30 °C) ±3 (для воды, имеющей температуру >30 °C) | |||||||
|
Классы чувствительности к профилю потока |
U0/D0 | |||||||
|
Класс потери давления (максимальная потеря давления), кПа |
ДР 63 (63) | |||||||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | |||||||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | |||||||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | |||||||
|
Атмосферное давление, кПа |
от 84 до 107 | |||||||
|
Полный средний срок службы, лет, не менее |
12 | |||||||
|
Высота оси счетчика, мм |
20 | |||||||
|
Длина с присоединителями, мм |
186 |
190 |
270 |
186 |
190 |
270 |
186 |
190 |
|
Номинальный размер резьбового соединения |
G3/4 |
G1 |
G1 |
G3/4 |
G1 |
G1 |
G3/4 |
G1 |
Государственный реестр! I средств измерении / \ Республики Беларусь / \Для документов/
|
Наименование параметра |
Значение параметра | ||||
|
КК-11 |
КК-10 |
КК-12 |
КК-13 | ||
|
Номинальный диаметра, DN, мм |
20 |
15 |
15 |
15 |
| 20 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Горизонтальная (Н)/ Вертикальная (V) | |||
|
Значения расхода воды при горизонтальной установке (вертикальней установке), м3/ч | |||||
|
- минимальный расход, Qi |
0,0156 |
0,0156/0,025/ 0,0312 (0,0312) |
0,0156/0,025/0,0312 (0,0312) | ||
|
- переходный расход, Ог, м3/ч |
0,025 |
0,025/0,040/ 0,050 (0,050) |
0,025/0,040/0,050 (0,050) | ||
|
- постоянный расход, Оз, м3/ч |
2,5 | ||||
|
- максимальный расход, Од, м3/ч |
3,125 | ||||
|
Порог чувствительности, м3/ч, не более |
0,005 |
0,004 | |||
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50)/ Т90 (0,1-90) |
Т50 (0,1-50) |
Т50 (0,1-50)/ Т90 (0,1-90) |
Т50 (0,1-50) | |
|
Масса, кг, не более |
0,58 |
0,89 |
0,54 |
0,88 |
0,95 |
|
Г абаритные размеры (Д*Ш*В), мм, не более |
130*74,5*85 |
165*80*99 |
110*78,5*113 |
165*97*113 110*97*113 |
190*97*113 110*97*113 |
|
Передаточный коэффициент, м3/имп (*10'3) |
20,907 |
18,584 |
7,750/20,907 |
2,800 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||||
|
Емкость счётного механизма, м3 |
99999 |
9999/99999,999 |
99999,999 | ||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % | |||||
|
- от Qi до Q2 (не включ.), % |
±5 | ||||
|
- от Ог (включ.) до Од, % |
±2 (для воды, имеющей температуру £30 °C) ±3 (для воды, имеющей температуру >30 °C) | ||||
|
Классы чувствительности к профилю потока |
U0/D0 | ||||
|
Класс потери давления вне зависимости от ориентации (максимальная потеря давления, кПа) |
Лр 63 (63) | ||||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | ||||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | ||||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | ||||
|
Атмосферное давление, кПа |
от 84 до 107 | ||||
|
Полный средний срок службы, лет, не менее |
12 | ||||
|
Высота оси счетчика, мм |
17,5 |
15 |
16 |
20 | |
|
Длина с присоединителями, мм |
210 |
241 |
186 |
241 186 |
270 190 |
|
Номинальный размер резьбового соединения |
G1 |
G3/4 |
G3/4 |
G3/4 |
G1 |
|
Наименование параметра |
Значение параметра | |||
|
КК-14 |
КК-15 |
КК-16 | ||
|
Номинальный диаметра, DN, мм |
15 |
20 |
25 |
32 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н)/ Вертикальная (V) |
Горизонтальная (Н) | ||
|
Значения расходе воды при горизонтальной установке (вертикальной установке), м3/ч | ||||
|
- минимальный расход, Qi |
0,025/0,020/0,0156/ 0,0125 (0,050/0,0397/0,0312) |
0,040/0,032/0,025/ 0,020 (0,080/0,0635/0,050) |
0,0394/ 0,0315/ 0,0252 |
0,0625/ 0,050/ 0,040 |
|
- переходный расход, Q2, м3/ч |
0,040/0,032/0,025/ 0,020 (0,080/0,0635/0,050) |
0,080/0,0635/0,025/ 0,020 (0,128/0,102/0,080) |
0,0630/ 0,0504/ 0,0403 |
0,100/ 0,080/ 0,064 |
|
- постоянный расход, Оз, м3/ч |
2,5 |
4 |
6,3 |
10 |
|
- максимальный расход, 04, м3/ч |
3,125 |
5 |
7,875 |
12,5 |
|
Порог чувствительности, м3/ч, не более |
0,005 |
0,010 |
0,016 | |
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) |
Т50 (0,1-50)/ Т90 (0,1-90) |
Т50 (0,1-50) | |
|
Масса, кг, не более |
0,50; 054/0,58 |
0,64 |
1,52 |
1,75 |
|
Габаритные размеры (ДхШхВ), мм, не более |
110/115/130/ 145х 74,5x85/ 110/115x74,5x85 |
130x74,5x85 145x74,5*85 |
260x95x108 |
260x95*108 |
|
Передаточный коэффициент, м3/имп (ИО'3) |
5,600 |
2,811 |
2,335 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | |||
|
Емкость счётного механизма, м3 |
9999/99999/99999,99/99999,999 |
99999 | ||
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | ||||
|
- от Qi до Q2 (не включ.), % |
±5 | |||
|
- от Q2 (включ.) до Ch, % |
±2 (для воды, имеющей температуру S30 °C) ±3 (для воды, имеющей температуру >30 °C) | |||
|
Классы чувствительности к профилю потока |
U0/D0 | |||
|
Класс потери давления вне зависимости от ориентации (максимальная потеря давления, кПа) |
Ар 63 (63) | |||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | |||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | |||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | |||
|
Атмосферное давление, кПа |
от 84 до 107 | |||
|
Полный средний срок службы, лет, не менее |
12 | |||
|
Высота оси счетчика, мм |
17,5 |
23 |
23 | |
|
Длина с присоединителями, мм |
186; 191; 206; 210/ 190; 195 |
210 225 |
378 |
378 |
|
Номинальный размер резьбового соединения |
G3/4/G1 |
G1 |
G1 1/4 |
G1 1/2 |
Для документов
Государственный реестр средств измерений Республики Беларусь
|
Наименование параметра |
Значение параметра | ||
|
КК-17 |
КК-29 | ||
|
Номинальный диаметра, DN, мм |
40 |
15 |
20 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Горизонтальная (Н)/ Вертикальная (V) | |
|
Значения расхода воды при горизонтальной установке (вертикальной установке), м3/ч | |||
|
- минимальный расход, Qi |
0,1/0,08/0,064 |
0,025/0,020/0,0156 (0,0625/0,050/0,0397) |
0,040/0,032/0,025/0,020 (0,010/0,080/0,0635/0,050) |
|
- переходный расход, Qz, м3/ч |
0,16/0,128/0,1024 |
0,040/0,032/0,025/0,020 (0,080/0,0635/0,050) |
0,064/0,0512/0,040/0,032 (0,016/0,128/0,102/0,080) |
|
- постоянный расход, Оз, м3/ч |
16 |
2,5 |
4 |
|
- максимальный расход, 04, м3/ч |
20 |
3,125 |
5 |
|
Порог чувствительности, м3/ч, не более |
0,020 |
0,006 | |
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) |
Т50 (0,1-50)/Т90 (0,1-90) | |
|
Масса, кг, не более |
2,40 |
0,45 |
0,50 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
300x95x119 |
110x78x82 |
130x78x82 |
|
Передаточный коэффициент, м3/имп (ХЮ'3) |
0,940 |
18,690 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||
|
Емкость счетного механизма, м3 |
99999 |
99999 99999,99 99999,999 | |
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % | |||
|
- от Qi до Ch (не включ.), % |
±5 | ||
|
- от Ch (включ.) до Од, % |
±2 (для воды, имеющей температуру <30 °C) ±3 (для воды, имеющей температуру >30 °C) | ||
|
Классы чувствительности к профилю потока |
U0/D0 | ||
|
Класс потери давления вне зависимости от ориентации (максимальная потеря давления, кПа) |
Др 63 (63) | ||
|
Класс по давлению воды (максимально допускаемое рабочее давление), МПа |
МАР 16 (1,6) | ||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | ||
|
Атмосферное давление, кПа |
от 84 до 107 | ||
|
Полный средний срок службы, лет, не менее |
12 | ||
|
Высота оси счетчика, мм |
37 |
20 | |
|
Длина с присоединителями, мм |
429 |
186 |
210 |
|
Номинальный размер резьбового соединения |
G2 |
G3/4 |
G1 |
Для документов
Гс>сударственныи реестр средств измерении Республики Беларусь
|
Наименование параметра |
Значение параметра | ||
|
ТК-1С |
ТК-1Р | ||
|
Номинальный диаметра, DN, мм |
15 |
20 |
20 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н)/ Вертикальная (V) |
Горизонтальная (Н) |
Горизонтальная (Н) |
|
Значения расхода воды при горизонтальной установке (вертикальной установке), мэ/ч | |||
|
- минимальный расход, Qi |
0,025/0,020/0,0156/ 0,0125 (0,0625) |
0,025/0,020/0,0156/ 0,0125 |
0,0156 |
|
- переходный расход, Ог, м3/ч |
0,040/0,032/0,025/0,020 (0,1) |
0,080/0,0635/0,025/ 0,020 |
0,025 |
|
- постоянный расход, Оз, м3/ч |
2,5 |
2,5 | |
|
- максимальный расход, Од, м3/ч |
3,125 |
3,125 | |
|
Порог чувствительности, м3/ч, не более |
0,005 |
0,007 | |
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) | ||
|
Масса, кг, не более |
1,03 |
1,10 |
0,80 |
|
Габаритные размеры (ДхШхВ), мм, не более |
190х 85x115 |
190x101x120 | |
|
Передаточный коэффициент, м3/имп (х10-3) |
66,666 |
6,637 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||
|
Емкость счётного механизма, м3 |
9999 99999 99999,99 99999,999 |
99999 | |
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | |||
|
- от Qi до Qa (не включ.), % |
±5 | ||
|
- от Q2 (включ.) до Од, % |
±2 (для воды, имеющей температуру 230 °C) ±3 (для воды, имеющей температуру >30 °C) | ||
|
Классы чувствительности к профилю потока |
U0/D0 | ||
|
Класс потери давления вне зависимости от ориентации (максимальная потеря давления, кПа) |
ДР 63 (63) | ||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16(1,6) | ||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | ||
|
Атмосферное давление, кПа |
от 84 до 107 | ||
|
Полный средний срок службы, лет, не менее |
12 | ||
|
Высота оси счетчика, мм |
33 |
38 | |
|
Длина с присоединителями, мм |
266 |
270 |
270 |
|
Номинальный размер резьбового соединения |
G3/4 |
G1 |
G1 |
|
Наименование параметра |
Значение параметра | ||
|
ТК-2 |
ТК-2Р |
TK-2S | |
|
Номинальный диаметра, DN, мм |
20 |
20 |
20 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Горизонтальная (Н) |
Горизонтальная (Н) |
|
Значения расхода воды при горизонтальной установка, мэ/ч | |||
|
- минимальный расход, Qi |
0,040/0,032/0,025/0,020 |
0,032/0,025/0,020 |
0,040/0,032/0,025 |
|
- переходный расход, Ог, м3/ч |
0,064/0,0512/0,004/0,032 |
0,0512/0,040/0,032 |
0,064/0,0512/0,040 |
|
- постоянный расход, Оз, м3/ч |
4 | ||
|
- максимальный расход, Од, м3/ч |
5 | ||
|
Порог чувствительности, м3/ч, не более |
0,006 |
0,006/0,007 |
0,012 |
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) |
Т90 (0,1-90) | |
|
Масса, кг, не более |
1,21 |
0,81/0,74 |
1,21 |
|
Габаритные размеры (Д*Ш«В), мм, не более |
190х 93*109 |
190х 101x118 |
190x93*111 |
|
Передаточный коэффициент, м3/имп (*10г3) |
4,266 | ||
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||
|
Емкость счётного механизма, м3 |
9999 99999 99999,99 99999,999 |
99999/99999,999 |
9999 99999 99999,99 99999,999 |
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | |||
|
- от Qi до Q2 (не включ.), % |
±5 | ||
|
- от Ch (включ.) до Од, % |
±2 (для воды, имеющей температуру <30 °C) ±3 (для воды, имеющей температуру >30 °C) | ||
|
Классы чувствительности к профилю потока |
U0/D0 | ||
|
Класс потери давления (максимальная потеря давления, кПа) |
Др 63 (63) | ||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | ||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | ||
|
Атмосферное давление, кПа |
от 84 до 107 | ||
|
Полный средний срок службы, лет, не менее |
12 | ||
|
Высота оси счетчика, мм |
33 |
38 |
33 |
|
Длина с присоединителями, мм |
270 |
270 |
270 |
|
Номинальный размер резьбового соединения |
G1 |
G1 |
G1 |
|
Наименование параметра |
Значение па |
раметра | ||
|
ТК-ЗС |
ТК-ЗР |
ТК-4Р |
TK-4S | |
|
Номинальный диаметра, DN, мм |
25 |
25 |
15 | |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) | |||
|
Значения расхода воды при горизонтальной установке (вертикальной установке), мэ/ч | ||||
|
- минимальный расход, Qi |
0,063/0,0504/0,0393/ 0,0315/0,0252 |
0,0787/0,063/0,0 393 |
0,0156/0,125/0,01 0 |
0,025/0,020,0156 /0,0625 |
|
- переходный расход, Ch, м3/ч |
0,1008/0,08064/0,063/ 0,0504/0,04032 |
0,126/0,1008/ 0,063 |
0,025/0,020/ 0,016 |
0,04/0,032/0,025/ 0,1 |
|
- постоянный расход, Оз, м3/ч |
6,3 ...... |
2,5 | ||
|
- максимальный расход, Од, м3/ч |
7,875 |
3,125 | ||
|
Порог чувствительности, м3/ч, не более |
0,007 |
0,005 |
0,012 | |
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) |
Т90 (0,1-90) | ||
|
Масса, кг, не более |
1,93 |
0,92 |
0,76/0,73 |
1,39 |
|
Габаритные размеры (ДхЩхВ), мм, не более |
260х 92x124 |
260х 100x125 |
165x101x121 |
165x96x117 190x96x117 |
|
Передаточный коэффициент, м3/имп (хЮ'3) |
2,811 |
5,600 |
5,236 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | |||
|
Емкость счётного механизма, м3 |
99999 99999,99 99999,999 |
99999 |
99999 99999,999 |
9999/99999 99999,99 99999,999 |
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | ||||
|
- от Qi до Q2 (не включ.), % |
±5 | |||
|
- от Q2 (включ.) до Од, % |
±2 (для воды, имеющей температуру <30 °C) ±3 (для воды, имеющей температуру >30 °C) | |||
|
Классы чувствительности к профилю потока |
U0/D0 | |||
|
Класс потери давления (максимальная потеря давления, кПа) |
ДР 63 (63) | |||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | |||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | |||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | |||
|
Атмосферное давление, кПа |
от 84 до 107 | |||
|
Полный средний срок службы, лет, не менее |
12 | |||
|
Высота оси счетчика, мм |
42,5 |
44 |
38 |
33 |
|
Длина с присоединителями, мм |
378 |
378 |
241 |
242/266 |
|
Номинальный размер резьбового соединения |
G1 1/4 |
G1 1/4 |
G3/4 |
G3/4 |
^Ланда.
|
Наименование параметра |
Значение параметра | ||||
|
ТК-5С |
ТК-13 |
TK-13S | |||
|
Номинальный диаметра, DN, мм |
40 |
15 | |
20 |
15 |
I 20 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Горизонтальная (Н)/ Вертикальная (V) | |||
|
Значения расхода воды при горизонтальной установке (вертикальной установке), м3/ч | |||||
|
- минимальный расход, Qi |
0,10 |
0,025/0,156 |
0,025/0,020/0,0156 (0,0625) | ||
|
- переходный расход, Ch, м3/ч |
0,16 |
0,04/0,25 |
0,040/0,032/0,025 (0,1) | ||
|
- постоянный расход, Оз, м3/ч |
16 |
2,5 |
2,5 | ||
|
- максимальный расход, Од, м3/ч |
20 |
3,125 |
3,125 | ||
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,010/0,007 |
0,012 | ||
|
Температурные классы (диапазон рабочих температур, °C) |
TS0 (0,1-50) |
Т90 (0,1-90) | |||
|
Масса, кг, не более |
4,30 |
0,83/0,85 | |
0,86/0,87 |
0,83 |
I 0,86 |
|
Габаритные размеры (ДхЩхВ), мм, не более |
ЗООх 135x148 |
110х 78x105 110х 80x108 |
110x80*88 130x80x88 | ||
|
Передаточный коэффициент, м3/имп (х 10'3) |
0,940 |
20,907 | |||
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | ||||
|
Емкость счётного механизма, м3 |
99999 |
99999,999/ 9999 99999 99999,99 99999,999 |
9999 99999 99999,99 99999,999 | ||
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | |||||
|
- от Qi до Ch (не включ.), % |
±5 | ||||
|
- от Q2 (включ.) до Од, % |
±2 (для воды, имеющей температуру S30 °C) +3 (для воды, имеющей температуру >30 °C) | ||||
|
Классы чувствительности к профилю потока |
U0/D0 | ||||
|
Класс потери давления вне зависимости от ориентации (максимальная потеря давления, кПа) |
АР 63 (63) | ||||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | ||||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | ||||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | ||||
|
Атмосферное давление, кПа |
от 84 до 107 | ||||
|
Полный средний срок службы, лет, не менее |
12 | ||||
|
Высота оси счетчика, мм |
42 |
27/28 |
21 | ||
|
Длина с присоединителями, мм |
429 |
186/190 |
186/206 |
190/210 | |
|
Номинальный размер резьбового соединения |
G2 |
G3/4 |
G1 |
G3/4 |
G1 |
|
Наименование параметра |
Значение параметра | |||
|
ТК-23 |
ТК-26 |
ТК-27 | ||
|
Номинальный диаметра, DN, мм |
15 |
25 |
32 |
20 |
|
Позиция установки в трубопроводе |
Горизонтальная (Н) |
Вертикальная (V) | ||
|
Значения расхода воды, м3/ч | ||||
|
- минимальный расход, Qi |
0,0156 |
0,1/0,08/0,0625/0,05/0,04 |
0,02 | |
|
- переходный расход, Ch, м3/ч |
0,025 |
0,16/0,128/0,1/0,08/0,064 |
0,032 | |
|
- постоянный расход, Оз, м3/ч |
2,5 |
10 |
2,5 | |
|
- максимальный расход, Од, м3/ч |
3,125 |
12,5 |
3,125 | |
|
Порог чувствительности, м3/ч, не более |
0,005 |
0,009 |
0,005 | |
|
Температурные классы (диапазон рабочих температур, °C) |
Т (0,- |
50 -50) | ||
|
Масса, кг, не более |
0,97/1,07 |
2,21 |
2,26 |
1,55 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
165*78x105 165x82x107 |
260x92x120 |
260x92x124 |
105x82x140 |
|
Передаточный коэффициент, м3/имп (ИО’3) |
20,907 |
2,335 |
6,637 | |
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | |||
|
Емкость счётного механизма, м3 |
99999 99999,999 |
99999 99999,99 99999,999 |
99999 | |
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | ||||
|
- от Qi до Ch (не включ.), % |
±5 | |||
|
- от Q2 (включ.) ДО Од, % |
±2 (для воды, имеющей температуру 230 °C) ±3 (для воды, имеющей температуру >30 °C) | |||
|
Классы чувствительности к профилю потока |
U0/D0 | |||
|
Класс потери давления (максимальная потеря давления, кПа) |
Ар 63 (63) | |||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16(1,6) | |||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | |||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | |||
|
Атмосферное давление, кПа |
от 84 до 107 | |||
|
Полный средний срок службы, лет, не менее |
12 | |||
|
Высота оси счетчика, мм |
28 |
47 |
82 | |
|
Длина с присоединителями, мм |
241 |
378 |
185 | |
|
Номинальный размер резьбового соединения |
G3/4 |
G1 1/4 |
G1 1/2 |
G1 |
Аланда,
|
Наименование параметра |
Значение параметра | |||
|
ТК-29 |
ТК-7С |
TK-7S | ||
|
Номинальный диаметра, DN, мм |
15 | 20 |
50 |
50 | |
|
Позиция установки в трубопроводе |
Горизонтальная (Н)/ Вертикальная (V) |
Горизонтальная (Н) | ||
|
Значения расхода воды при горизонтальной установке (вертикальной установке), м3/ч | ||||
|
- минимальный расход, Qi |
0,025/0,020/0,0156 (0,0625) |
0,040/0,032/0,025 (0,1) |
0,15625 |
0,1563/0,2/0,25 |
|
- переходный расход, Ch, м3/ч |
0,040/0,032/0,025 (0,1) |
0,064/0,051/0,04 (0,16) |
0,25 |
0,2501/0,32/0,4 |
|
- постоянный расход, Оз, м3/ч |
2,5 |
4 |
25 |
25 |
|
- максимальный расход, Од, м3/ч |
3,125 |
5 |
31,25 |
31,25 |
|
Порог чувствительности, м3/ч, не более |
0,004 |
0,02 |
0,03 | |
|
Температурные классы (диапазон рабочих температур, °C) |
Т50 (0,1-50) |
Т90 (0,1-90) | ||
|
Масса, кг, не более |
0,93 |
1,00 |
5,16 |
5,16 |
|
Габаритные размеры (Д«Ш*В), мм, не более |
165x85x110 190x85x110 |
190x85x110 |
300x142x154 |
300x142x154 350x160x189 |
|
Передаточный коэффициент, м3/имп (м10‘3) |
18,690 | |||
|
Минимальная цена деления счетного механизма, м3 |
0,00005 | |||
|
Емкость счётного механизма, м3 |
9999/99999/99999,99/99999,999 |
99999 |
9999/99999/ 99999,99/ 99999,999 | |
|
Пределы допускаемой относительной погрешности в диапазоне расходов,% | ||||
|
- от Qi до Ch (не включ.), % |
±5 | |||
|
- от Ch (включ.) до Од, % |
±2 (для воды, имеющей температуру ^30 °C) ±3 (для воды, имеющей температуру >30 °C) | |||
|
Классы чувствительности к профилю потока |
U0/D0 | |||
|
Класс потери давления вне зависимости от ориентации (максимальная потеря давления, кПа) |
Др 63 (63) | |||
|
Класс по давлению воды (максимально допускаемое рабочее давление, МПа) |
МАР 16 (1,6) | |||
|
Диапазон температуры окружающего воздуха, °C |
от минус 10 до плюс 55 | |||
|
Диапазон относительной влажности окружающего воздуха, % |
от 30 до 98 | |||
|
Атмосферное давление, кПа |
от 84 до 107 | |||
|
Полный средний срок службы, лет, не менее |
12 | |||
|
Высота оси счетчика, мм |
33 |
50 | ||
|
Длина с присоединителями, мм |
241/266 |
270 |
429 |
429/479 |
|
Номинальный размер резьбового соединения |
G3/4 |
G1 |
21/2 |
21/2 |
г?7данда,
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства и на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки счетчиков в соответствии с документацией фирмы «BAYLAN OLQU ALETLERI SANAYI ve TICARET LTD. STL», Турция.
- счетчик воды крыльчатый - 1 шт.;
- комплект монтажных деталей - 1 шт. (в соответствии с заказом);
- эксплуатационная документация (паспорт) - 1 экз.;
- упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования";
СТБ ISO 4064-3-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Методы и средства испытаний";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия";
СТБ 8046-2015 "Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки";
Техническая документации фирмы «BAYLAN OLQU ALETLERI SANAYI ve TICARET LTD. STI.», Турция.
Заключение
Счетчики воды крыльчатые Baylan КК, Baylan ТК соответствуют документации фирмы «BAYLAN OLQU ALETLERI SANAYI ve TICARET LTD. STI.», а также СТБ ISO 4064-1-2007, ГОСТ 12997-84.
Межповерочный интервал - не более 48 месяцев (для счетчиков воды с DN до 20 мм), не более 24 месяцев (для счетчиков воды с DN свыше 20 мм).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
