Преобразователи термоэлектрические серии ТС59
| Номер в ГРСИ РФ: | РБ 03 10 6388 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Gayesco Europe S.r.l. & С.S.a.s.", Италия |
|
Описание типа РБ 03 10 6388 17 [2018-03-20]
rb-03-10-6388-17_2018-03-20.pdf
|
Скачать |
Преобразователи термоэлектрические серии ТС59 (далее - преобразователи) предназначены для измерения температуры поверхностей твердых тел с неразъемной формой крепления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6388 17 |
| Наименование | Преобразователи термоэлектрические серии ТС59 |
| Год регистрации | 2017 |
| Номер сертификата | 11311 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "Gayesco Europe S.r.l. & С.S.a.s.", Италия (IT) |
Производитель / Заявитель
фирма "Gayesco Europe S.r.l. & С.S.a.s."
Адрес: Via G.Borghisani, 4, 26035 Pieve S. Giacomo (CR)
Контакты: tel. 0372 640511
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Метрологическое обеспечение | Преобразователи метрологически НЕ обеспечены в Республике Беларусь. Примечание - проведение поверки преобразователей из-за конструктивных особенностей на территории Республики Беларусь невозможно (в связи с отсутствием возможности демонтажа чувствительных элементов). В связи с невозможностью демонтажа чувствительных элементов преобразователей из оборудования, в составе которого эксплуатируются преобразователи утвержденного типа, владельцу средств измерений предусматривать разработку документа, устанавливающего методику контроля работоспособности (включая их техническую диагностику и механизм принятия решений о возможности дальнейшего применения) в процессе проведения регламентных работ по техническому обслуживанию вышеназванного оборудования. |
| Методика поверки | Преобразователи подлежат первичному метрологическому контролю перед вводом в эксплуатацию. |
| Признание поверки | Признаются результаты первичного метрологического контроля преобразователей, предназначенных для поставки в Республику Беларусь для применения в нефтехимической промышленности, проводимого по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки" (IEC 60564-2) в аккредитован-ных лабораториях фирмы "Wika Italia S.r.l. & С.S.a.s.", Италия (аттестат аккредитации №114Т сроком действия до 14.01.2019) или фирмы "SIET S.p.A.", Италия (аттестат аккредитации №096Т сроком действия до 14.03.2021). Примечание - фирмы "Wika Italia S.r.l. & С.S.a.s." (Италия) входит совместно с фирмой "Gayesco Europe S.r.l. & С. S.a.s." (Италия) в компанию "WIKA Alexander Wiegand SE & Co. KG". |
Поверители
Скачать
|
Описание типа РБ 03 10 6388 17 [2018-03-20]
rb-03-10-6388-17_2018-03-20.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические серии ТС59 (далее - преобразователи) предназначены для измерения температуры поверхностей твердых тел с неразъемной формой крепления.
Область применения - нефтехимическая промышленность, в том числе во взрывоопасных зонах. Допускаются к применению только вне сферы законодательной метрологии.
Описание
Принцип работы преобразователей основан на преобразовании температуры преобразователем в термоэлектродвижущую силу (далее - ТЭДС) при наличии разности температур между горячим спаем и свободными концами.
Преобразователь ТС59-Х имеет в своем составе направляющий наконечник и теплозащитный экран. Загнутый по диаметру трубы зонд термопары представляет собой спай проводников в минеральной изоляции, который устанавливается в направляющий наконечник и теплозащитный экран. На одном конце защищенного кабеля внутренние проводники приварены друг к другу, образуя незаземленную или заземленную точку измерения (горячий спай). Свободные концы преобразователей могут заканчиваться различными видами вилок или штекеров.
Преобразователь TC59-R имеет в своем составе теплозащитный экран. Загнутый по диаметру трубы зонд термопары представляет собой спай проводников в минеральной изоляции, который приваривается при помощи контурной сварки к поверхности трубы. На одном конце защищенного кабеля внутренние проводники приварены друг к другу, образуя незаземленную или заземленную точку измерения (горячий спай). Теплозащитный экран устанавливается сверху зонда термопары с помощью контурной сварки. Свободные концы преобразователей могут заканчиваться различными видами вилок или штекеров.
Рабочая часть преобразователей TC59-V, TC59-W представляет собой контактную площадку, которая приваривается при помощи контурной сварки к контролируемой поверхности. Свободные концы преобразователей могут
Лист 1 из 4 заканчиваться различными видами вилок или штекеров К ним могут подсоединяться кабели, разъемы или гнезда.
Общий вид преобразователей приведен на рисунке 1.

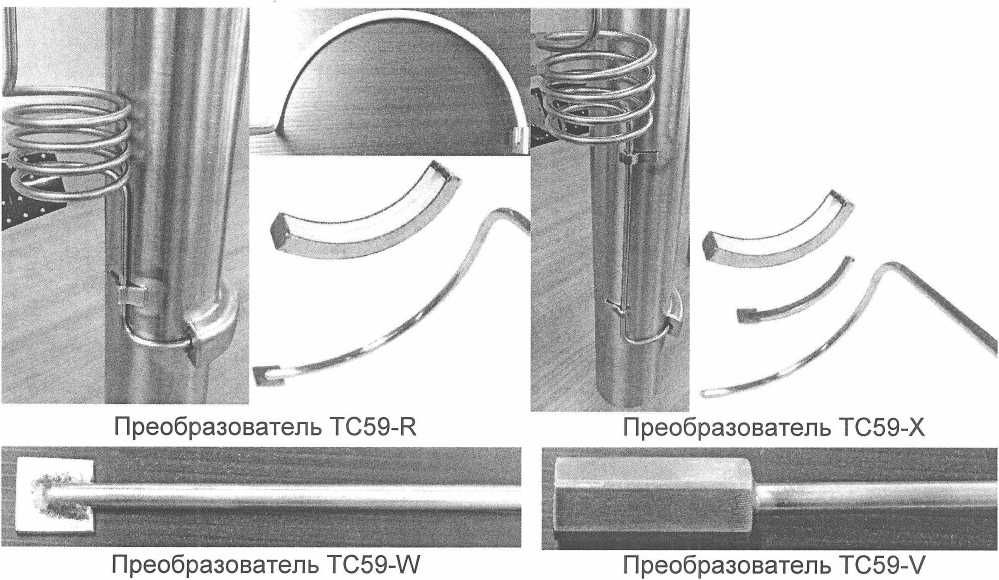

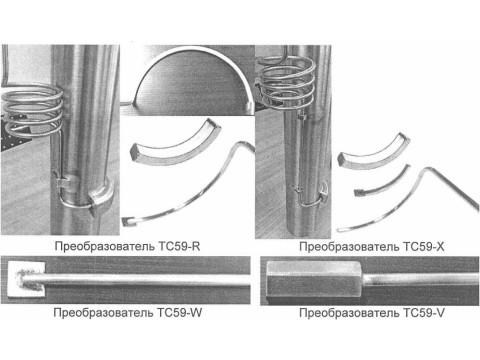

Рисунок 1 - Общий вид преобразователей термоэлектрических серии ТС59
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей
приведены в таблицах 1,2.
Таблица 1 - Основные метрологические характеристики преобразователей
|
Обозначение типа ТП по СТБ ГОСТ Р 8.585 (IEC 60584-1) |
Диапазон измеряемых температур, °C |
Пределы допускаемого отклонения ТЭДС от НСХ, °C |
Класс no СТБ ГОСТ P 8.585 (IEC 60584-1) |
|
К, N |
от минус 40 до плюс 375 вкл. |
±1,5 |
1 |
|
свыше плюс 375 до плюс 1100 |
±0,004 х |t| | ||
|
от минус 40 до плюс 333 вкл. |
±2,5 |
2 | |
|
свыше плюс 333 до плюс 1100 |
±0,0075 х |t| | ||
|
J |
от минус 40 до плюс 375 вкл. |
±1,5 |
1 |
|
свыше плюс 375 до плюс 750 |
±0,004 х |t| | ||
|
от 0 до плюс 333 вкл. |
±2,5 |
2 | |
|
свыше плюс 333 до плюс 900 |
±0,0075 х |tl | ||
|
Е |
от минус 40 до плюс 375 вкл. |
±1,5 |
1 |
|
свыше плюс 375 до плюс 800 |
±0,004 x |t| | ||
|
от минус 40 до плюс 333 вкл. |
±2,5 |
2 | |
|
свыше плюс 333 до плюс 900 |
±0,0075 x |t| | ||
|
Примечание: t - измеряемое значение температуры, °C | |||
Таблица 2 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики |
|
Количество чувствительных элементов в составе преобразователя, шт. |
1, 2 |
|
Диапазон температуры окружающей среды при эксплуатации, хранении и транспортировании, °C |
от минус 40 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 66 |
|
Значение номинального диаметра монтажной части преобразователя (без защитной гильзы), мм |
от 3 до 12 |
|
Максимальная длина преобразователей, м |
40 |
|
Примечание: Срок службы преобразователей многозонных составляет 20 лет, с учетом срока хранения (1 год). | |
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя при помощи гравировки (если позволяет конструкция) и/или на титульный лист руководства по эксплуатации (в правом верхнем углу) методом типографической печати.
Комплектность
Комплект поставки преобразователей определяется заказом в соответствии с технической документацией фирмы «Gayesco Europe S.r.l. & С. S.a.s.», Италия.
В основной комплект поставки входит:
1. Преобразователь 1 шт.
2. Руководство по эксплуатации 1 шт.
3. Инструкция по монтажу, эксплуатации и техническому обслуживанию 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Gayesco Europe S.r.l. & С. S.a.s.», Италия.
СТБ ГОСТ Р 8.585-2004 «Термопары. Номинальные статические характеристики преобразования».
ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Заключение
Преобразователи термоэлектрические серии ТС59 соответствуют требованиям технической документации фирмы «Gayesco Europe S.r.l. & С. S.a.s.», Италия.
Соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (Сертификат соответствия ТС RU С-1Т.ГБ08.В.02576, действителен по 27.06.2020).
Преобразователи термоэлектрические серии ТС59 подлежат первичному метрологическому контролю перед вводом в эксплуатацию для применения в нефтехимической промышленности, в связи с невозможностью демонтажа чувствительных элементов преобразователей при эксплуатации.
Первичный метрологический контроль проводить в аккредитованных лабораториях «Wika Italia S.r.l. & С.S.a.s.» (20020, (Ml), Arese, Via G. Marconi, 8, Италия) сертификат аккредитации № 114T действителен по 14.01.2019 и/или «SIET S.p.A.» сертификат аккредитации № 096Т действителен по 14.03.2021 по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» (IEC 60564-2).
Допускаются к применению только вне сферы законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
