Приборы оптические измерительные многофункциональные ОРХ-350

Назначение

Приборы оптические измерительные многофункциональные ОРХ-350 (далее - прибор ОРХ-350) предназначены для измерения затухания и обратных потерь в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородностей и соединений ОВ, измерения оптической мощности и затухания в ОВ и волоконно-оптических компонентах, а также для генерации непрерывного излучения и видимого света.

Прибор ОРХ-350 может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон и волоконно-оптических компонентов:

- оптического рефлектометра;

- источника оптического излучения;

- измерителя оптической мощности;

- источника видимого излучения.

Приборы ОРХ-350 выпускаются в исполнениях, указанных в таблицах 1-10.

Прибор ОРХ-350 может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них. Прибор ОРХ-350 может работать в лабораторных и полевых условиях, как от внешнего источника питания, так и автономно.

Описание

if /      fit '''

f /    О \ '/1

Принцип работы оптического рефлектометра прибора ОРХ-350 основан|(н;а измеренйи) сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощной) уцдй'почного/ оптического импульса. Слабый сигнал обратного рассеяния регистрируется чуйсйвшсльпцгй

2 оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рсфлектограмма, по которой определяются параметры ОВ и ВОЛС.

В оптическом рефлектометре прибора ОРХ-350 может быть установлен оптический фильтр на пропускание длины волны 1625 нм и ослабление длин волн 1310... 1550 нм.

Для генерации непрерывного оптического излучения в приборе ОРХ-350 используются те же лазерные диоды и оптический разветвитель, что и для рефлектометра. Выходом источника оптического излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью внешнего фотодиода и схемы стабилизации мощности.

Для измерения оптической мощности в приборе ОРХ-350 используется InGaAs pin-фотодиод с площадкой диаметром 1 мм в качестве фотоэлектрического преобразователя.

В измерителе мощности РМ1 падающее излучение попадает непосредственно на фотодиод.

В измерителе мощности РМ2 фотодиод имеет ослабляющий фильтр, что позволяет примерно в 100 раз увеличить максимальное значение измеряемой мощности.

Прибор ОРХ-350 имеет встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.

Прибор ОРХ-350 выполнен в малогабаритном корпусе.

В корпусе прибора ОРХ-350 расположены:

- оптический рефлектометр;

- источник оптического излучения;

- измеритель оптической мощности;

- источник видимого излучения;

- импульсный преобразователь напряжения:

- электронные узлы для управления процессом измерения и хранения информации;

- аккумуляторная батарея.

Па передней панели прибора ОРХ-350 расположены:

- цветной экран размером 3,5" для отображения информации;

- кнопки управления;

- индикаторные светодиоды.

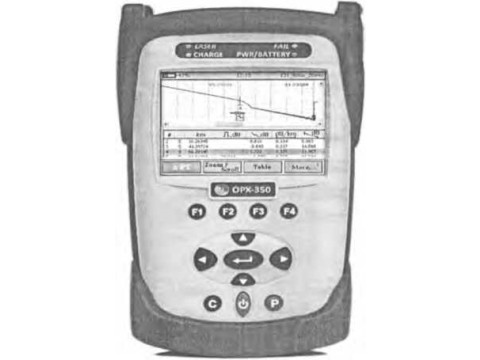

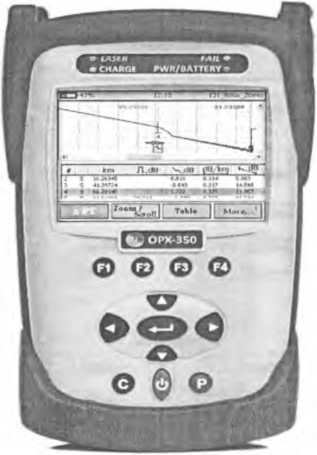

Внешний вид прибора ОРХ-350 показан на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выпускаются четыре исполнения прибора ОРХ-350, имеющие различные технические характеристики и функциональные возможности оптического рефлектометра: ОРХ-350 BASE, ОРХ-350 OPTIMA, ОРХ-350 PRO, ОРХ-350 PROM.

Выпускается исполнение прибора ОРХ-350 LTS, не имеющее встроенного оптического рефлектометра.

Конфигурация прибора ОРХ-350 с оптическим рефлектометром определяется в соответствии с таблицей 1.

Таблица 1 - Конфигурация прибора ОРХ-350 с оптическим рефлектометром

Конфигурация прибора ОРХ-350 без оптического рефлектометра определяется в

соответствии с таблицей 2.

Таблица 2 - Конфигурация прибора ОРХ-350 без оптического рефлектометра

Общий вид обозначения модификаций прибора ОРХ-350 указан в таблице 3.

Значения параметров А, В, С, D, Е указаны в таблицах 4-10.

Таблица 3 - Обозначение модификаций прибора ОРХ-350

Модификации прибора ОРХ-350 с оптическим рефлектометром для измерения одномодовых и многомодовых ОВ на различных длинах волн обозначаются в соответствии с таблицами 4-7.

Модификации прибора ОРХ-350 с оптическим рефлектометром, в которых установлен оптический фильтр на пропускание длины волны 1625 нм и ослабление длин волн 1310... 1550 нм имеют в обозначении слово "LIVE".

Таблица 4 - Модификации оптического рефлектометра прибора ОРХ-350 BASE-А

Таблица 5 - Модификации оптического рефлектометра прибора ОРХ-350 OPTIMA-A

Модификации прибора ОРХ-350 с оптическим рефлектометром и дополнительными встроенными устройствами обозначаются в соответствии с таблицей 8.

Таблица 8 - Модификации прибора ОРХ-350 с оптическим рефлектометром и дополнительными устройствами

Примечания

1 Параметр А обозначает модификацию оптического рефлектометра, его значения указаны в таблицах 4-7.

2 При наличии в приборе ОРХ-350 двух дополнительных устройств, их обозначения указываются последовательно в произвольном порядке.

Модификации прибора ОРХ-350 LTS обозначаются в соответствии с таблицей 9. Таблица 9 - Модификации прибора OPX-350 LTS

Модификации прибора ОРХ-350 LTS с источником оптического излучения обозначаются в

соответствии с таблицей 10.

Таблица 10 - Модификации прибора ОРХ-350 LTS-LS-C

Питание прибора ОРХ-350 осуществляется:

- от встроенной аккумуляторной батареи;

- от сети переменного тока напряжением питания (230±23) В, частоты (50±0,4) Гц через блок питания с выходным напряжением 15 В и током не менее 0,7 А, входящий в комплект поставки.

Ток, потребляемый от блока питания с выходным напряжением 15 В не более 0,5 А.

Информация о работе прибора ОРХ-350 отображается на жидкокристаллическом экране с размером по диагонали 3,5”.

Управление работой прибора ОРХ-350 осуществляется:

- с помощью клавиатуры, расположенной на его передней панели;

- с помощью персонального компьютера через порт miniUSB-B.

Время непрерывной работы прибора ОРХ-350:

- при питании от аккумуляторной батареи не менее 8 ч;

- при питании от сетевого источника питания не менее 8 ч.

Габаритные размеры прибора ОРХ-350:

- не более 165x95x51 мм;

- с резиновым протектором не более 190x105x67 мм.

Масса прибора ОРХ-350 с аккумуляторной батареей и резиновым протектором не более 0,9 кг.

Рабочие условия эксплуатации:

- температуры окружающего воздуха от минус 10 до плюс 50°С;

- относительной влажности воздуха 90 % при 25 °C;

- атмосферного давления от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

Средний срок службы не менее 10 лет.

Средняя наработка на отказ не менее 5-103 ч.

Длины волн излучения одномодового оптического рефлектометра прибора ОРХ-350  (1310

± 20) нм, (1490 ± 20) нм, (1550 ± 20) нм и (1625 ± 20) нм.

Длины волн излучения многомодового оптического рефлектометра (850 ± 20) нм и (1300 ±20) нм.

Длительность зондирующих импульсов оптического рефлектометра прибора ОРХ-350 соответствует значениям, указанным в таблице 11.

Таблица 11

Диапазоны измерения расстояний оптического рефлектометра прибора ОРХ-350:

- 0,5, 2, 5, 10, 20, 40, 80, 120, 160, 240 км для одномодовых ОВ;

- 0,5, 2, 5, 10, 20, 40, 80 км для многомодовых ОВ.

Пределы допускаемого значения абсолютной погрешности измерения расстояний AL, м, оптического рефлектометра прибора ОРХ-350 в нормальных условиях составляют

AL = ±(dl + dL + 3-10'5-L),

г де dl = 0,5 м - допустимое значение начального сдвига;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния. Величина dL может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м;

L - длина ОВ, м.

Пределы допускаемого значения абсолютной погрешности измерения расстояний AL, м, оптического рефлектометра прибора ОРХ-350 в рабочем диапазоне температур составляют

AL = ±(dl + dL + 5-10'5-L).

Значения динамического диапазона измерения затухания соответствуют таблицам 12-20.

Значения динамического диапазона измерения затухания указаны при отношении сигнал/шум, равном 1 (ОСШ=1), времени усреднения 3 минуты и включенном режиме приемника "DR".

Таблица 12 - Значения динамического диапазона измерения затухания одномодовых рефлектометров ОРХ-350 BASE

Таблица 13 - Значения динамического диапазона измерения затухания многомодовых рефлектометров ОРХ-350 BASE_____________________________________________________

Таблица 14 - Значения динамического диапазона измерения затухания одномодовых рефлектометров ОРХ-350 OPTIMA

Таблица 15 - Значения динамического диапазона измерения затухания многомодовых рефлектометров ОРХ-350 OPTIMA___________________________________________________

Таблица 16 - Значения динамического диапазона измерения затухания комбинированного рефлектометра OPX-35Q QPTIMA-QUAD____________________________________________

Таблица 17- Значения динамического диапазона измерения затухания одномодовых рефлектометров ОРХ-350 PRO

Таблица 18 - Значения динамического диапазона измерения затухания многомодовых рефлектометров ОРХ-350 PRO________________________________________________________

Таблица 19 - Значения динамического диапазона измерения затухания комбинированного рефлектометра ОРХ-350 PRO-QUAD_________________________________________________

Таблица 20 - Значения динамического диапазона измерения затухания одномодовых рефлектометров ОРХ-350 PROM____________________________________________________

Допускается снижение значений динамического диапазона измерения затухания на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров.

Значения величины мертвой зоны по затуханию и мертвой зоны по отражению

соответствствуют таблице 21.

Значения величины мертвой зоны указаны при:

- минимальной длительности зондирующего импульса;

- коэффициенте отражения не более минус 45 дБ;

- включенном режиме приемника "DZ".

Уменьшение значений динамического диапазона на длине волны 1625 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт - не более 3 дБ.

Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях составляют ± (0,04-ос) дБ, где а - измеряемое затухание, дБ.

Пределы допускаемой абсолютной погрешности при измерениях затухания в рабочем диапазоне температур составляют ± (0,05-а) дБ, где а - измеряемое затухание, дБ.

Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.

Пределы допускаемой абсолютной погрешности измерения обратных потерь составляют ± 2 дБ.

Время установления рабочего режима оптического рефлектометра прибора ОРХ-350 не более 10 минут.

Источник оптического излучения при наличии одномодового рефлектометра в приборе ОРХ-350 реализуется на длинах волн одномодового рефлектометра.

Тип источника оптического излучения для различных моделей прибора ОРХ-350 указан в таблице 22.

Таблица 22

Технические характеристики источника оптического излучения соответствуют таблице 23.

Таблица 23__

Время установления рабочего режима источника оптического излучения прибора ОРХ-350 не более 10 минут.

Длины волн калибровки (градуировки) измерителя оптической мощности прибора ОРХ-350: (650 ± 10) нм, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ± 5) нм и (1625 ± 5) нм.

Значение оптической мощности, выраженной в милливаттах, микроваттах или нановаттах в измерителе оптической мощности прибора ОРХ-350 отображается четырьмя цифрами. __

Дискретность отображения оптической мощности в единицах дБм - 0,01 дБм.

Изменение оптической мощности относительно опорного значения отобра/Кастея % ' децибелах с дискретностью 0,01 дБ.

Диапазон и погрешности измерения оптической мощности на длинах волн)» калибровки (градуировки) измерителя оптической мощности прибора ОРХ-350 соответствуют таблице 24   '' J

Встроенный источник видимого излучения прибора ОРХ-350 имеет следующие параметры:

- длина волны источника излучения (650 ± 20) нм;

- вывод излучения через одномодовое ОВ;

- выходная мощность от 0,5 мВт до 0,9 мВт;

- режим излучения импульсный или непрерывный;

- ОВ подключается к источнику видимого излучения через универсальный адаптер.

Знак утверждения типа

Знак утверждения типа наносят на заднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки прибора ОРХ-350 соответствует таблице 25. Таблица 25

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ BY 100003325.014-2014 "Приборы оптические измерительные многофункциональные ОРХ-350. Технические условия".

МРБ МП.2436-2014 "Приборы оптические измерительные многофункциональные ОРХ-350. Методика поверки".

Заключение

Приборы оптические измерительные многофункциональные ОРХ-350 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100003325.014-2014.

Межповерочный интервал - не более 12 месяцев для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
