Устройства весоизмерительные 760DC (VKR)
| Номер в ГРСИ РФ: | РБ 03 02 5523 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | «Mettler-Toledo» США |
Устройства весоизмерительные 760DC (VKR) (далее-устройства) предназначены для статического взвешивания массы твердых, сыпучих, жидких и газообразных веществ находящихся в емкостях, а также отдельных объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5523 14 |
| Наименование | Устройства весоизмерительные 760DC (VKR) |
| Год регистрации | 2014 |
| Номер сертификата | 9393 |
| Дата регистрации | 2014-10-02 |
| Срок действия | 2019-10-02 |
| Получатель сертификата | фирма "Мettler Toledo (Changzhou) Measurement Technology Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Мettler Toledo (Changzhou) Measurement Technology Ltd."
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Устройства метрологически обеспечены в Республике Беларусь в составе весов для статического взвешивания. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5523 14 [2015-03-16]
rb-03-02-5523-14_2015-03-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5523 14 [2015-03-16]
rb-03-02-5523-14_2015-03-16.pdf
|
Скачать |
Описание типа
Назначение
Устройства весоизмерительные 760DC (VKR) (далее-устройства) предназначены для статического взвешивания массы твердых, сыпучих, жидких и газообразных веществ находящихся в емкостях, а также отдельных объектов.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации.
Описание
Принцип действия устройств основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал. Аналоговый электрический сигнал с датчиков поступает в терминал, со встроенным устройством обработки аналоговых данных, где сигналы преобразовываются в цифровой код и суммируются. В датчиках с цифровым выходным сигналом с помощью встроенного в каждый датчик микроконтроллера с аналого-цифровым преобразователем (АЦП) аналоговый сигнал преобразовывается в цифровой дискретный сигнал. Далее сигнал поступает в терминал, в котором сигнал обрабатывается, и значение массы груза отображается на дисплее терминала.
Конструктивно устройство состоит из комплекта датчиков POWERCELL PDX (SLC 0820), или МТХ, или GD (0720) производства «Меттлер-Толедо» узлов встройки (закладные элементы - опорные подшипники), кабелей, соединительных коробов и терминала (со встроенным устройством обработки аналоговых данных). Датчики имеют внутреннюю температурную компенсацию.
На передней панели терминала имеется клавиатура.
Терминал обрабатывает сигналы, поступающие от датчиков, отображает измеренной значение массы на дисплее и по интерфейсам RS-232, RS-422, RS-48^//'-Ethernet, Profibus DP, Modbus Plus, Allen-Bredley Remout I/O, другими интерфейсами связи, может быть передано на устройство регистрации (принтер, компьютер шт./ц). -и/или в систему верхнего уровня.
В устройствах применяются терминалы 1ND246. IND560 или IND78O. Терминал выбирается в зависимости от требуемых функциональных возможностей (автономное питание, функции накопления, печати информации, специальные функции и т.д.). Ко всем терминалам возможно подключение периферийного оборудования: вторичных дисплеев, дополнительных устройств обработки цифровых данных (для увеличения функциональных возможностей устройства) ARM 100. ARM200. А100, ПЭВМ, принтеров, аппаратуры автоматической идентификации.
Устройства при заказе имеют обозначения вида: 760DC (VKR) XXYY-Z.
где 760DC (VKR) - обозначение типа:
XX - максимальная нагрузка датчика:
YY - количество датчиков:
Z - тип датчиков: Р - POWERCELL PDX (SLC 820).
М - МТХ:
G-GD(0782);
11ример обозначения: 760DC (VKR) 2504-Р. где 25 - максимальная нагрузка датчика. 25 г;
04 - количество датчиков;
Р - типа датчика - PDX.
Тип используемого датчика указывается в эксплуатационной документации на устройство при оформлении заказа.
Внешний вид устройства весоизмерительного приведен на рисунке I.
Схема пломбирования устройства от несанкционированного доступа с указанием мест нанесения поверительного клейма-наклейки и оттиска поверительного клейма приведен в Приложении А.

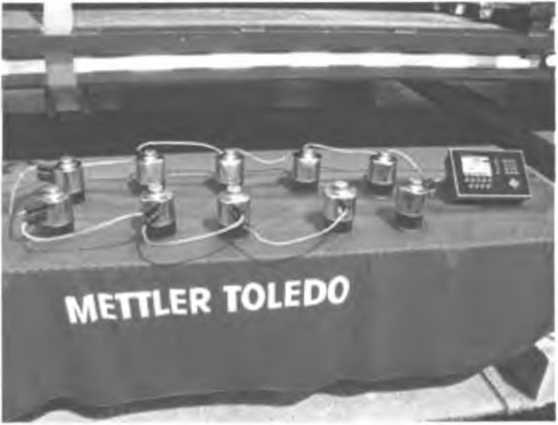

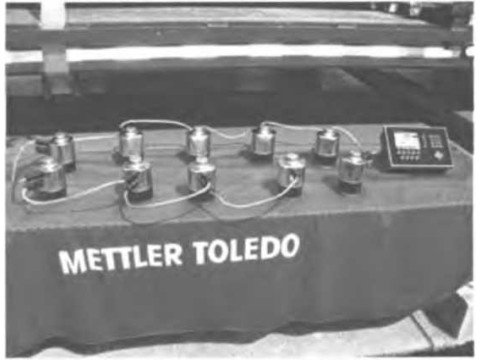

Рисунок 1 - Общий вид устройства
Общий вид датчиков с узлами встройки и терминалов представлен на рисунках 2. 3. 4 и 5.

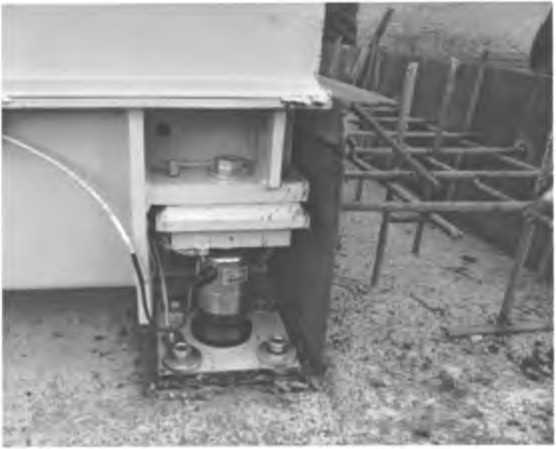

Рисунок 2 - Общий вид датчиков с узлами встройки

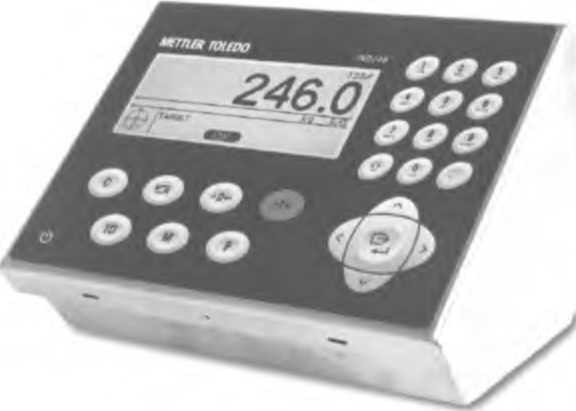

Рисунок 3 - Терминал 1ND246
Рисунок 4 - Терминал IND560

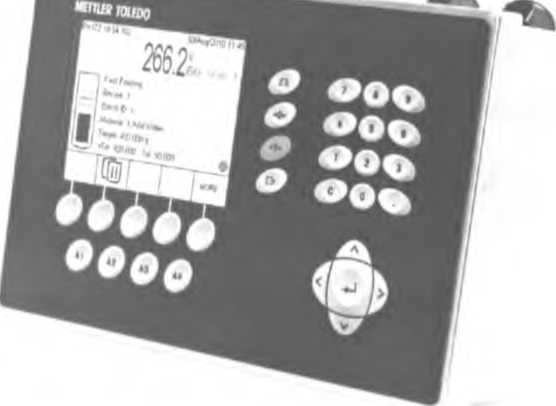

Рисунок 5 - Терминал IND78O
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (110), которое делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. НО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов при этом доступ защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, которая отображается на дисплее терминала при включении в сеть или может быть вызвана через меню 110.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИ
Класс точности по ГОСТ 01ML R 76-1-2011 средний (III).
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d). поверочного интервала (е). числа поверочных интервалов (п). интервала взвешивания и пределов допускаемой погрешности при поверке (тре) приведены в таблице 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Модификация |
Нагрузка |
d = e, КГ |
Интервал взвешивания |
Пределы допускаемой погрешности при поверке, кг |
Число поверочных интервалов (П) | |
|
Max. т |
Min, T | |||||
|
760 DC (VKR) 5YY-Z |
5 0,02 |
1 |
От 0,02 до 0.5 т включ. |
±0,5 |
5000 | |
|
От 0,5 до 2 т включ. |
± 1 | |||||
|
От 2 до 5 т включ. |
± 1,5 | |||||
|
760 DC (VKR) 10YY-Z |
10 0,04 |
2 |
От 0,04 до 1 т включ. |
± 1 |
5000 | |
|
Св. 1 до 4 т включ. |
±2 | |||||
|
Св. 4 до Ют включ. |
±3 | |||||
|
760 DC (VKR) 20YY-Z |
20 0,2 |
10 |
От 0.2 до 5 т включ. |
±5 |
2000 | |
|
Св. 5 до 20 т включ. |
± 10 | |||||
|
760 DC (VKR) 30YY-Z |
30 0,2 |
10 |
От 0.2 до 5 т включ. |
±5 |
3000 | |
|
От 5 до 20 т включ. |
± 10 | |||||
|
От 20 до 30 т включ. |
± 15 | |||||
|
760 DC (VKR) 40YY-Z |
40 0,2 |
10 |
От 0,2 до 5 т включ. |
±5 |
4000 | |
|
Св. 5 до 20 т включ. |
± 10 | |||||
|
Св. 20 до 40 т включ. |
± 15 | |||||
|
760 DC (VKR) 50YY-Z |
50 0,2 |
10 |
От 0.2 до 5 т включ. |
±5 |
5000 | |
|
Св. 5 до 20 т включ. |
± 10 | |||||
|
Св. 20 до 50 т включ. |
± 15 | |||||
|
760 DC (VKR) 60YY-Z |
60 0,2 |
10 |
От 0.2 до 5 т включ. |
±5 |
6000 | |
|
Св. 5 до 20 т включ. |
± 10 | |||||
|
Св. 20 до 60 т включ. |
± 15 | |||||
|
760 DC (VKR) 70YY-Z |
70 0,4 |
20 |
От 0,4 до 10 т включ. |
± 10 |
3500 | |
|
Св. 10 до 40 т включ. |
±20 | |||||
|
Св. 40 до 70 т включ. |
±30 | |||||
|
760 DC (VKR) 80YY-Z |
80 0,4 |
20 |
От 0,4 до 10 т включ. |
± 10 |
4000 | |
|
Св. 10 до 40 т включ. |
±20 | |||||
|
Св. 40 до 80 т включ. |
±30 | |||||
|
760 DC (VKR) 90YY-Z |
90 0,4 |
20 |
От 0.4 до 10 т включ. |
± 10 |
4500 | |
|
Св. 10 до 40 т включ. |
±20 | |||||
|
Св. 40 до 90 т включ. |
±30 | |||||
|
760 DC (VKR) 100YY-Z |
100 0,4 |
20 |
От 0,4 до 10 т включ. |
± 10 |
5000 | |
|
Св. 10 до 40 т включ. |
±20 | |||||
|
Св. 40 до 100 т включ. |
±30 | |||||
|
760 DC (VKR) 150YY-Z |
150 1 |
50 |
От 0,4 до 20 т включ. |
±25 |
3000 | |
|
Св. 20 до 60 т включ. |
±50 | |||||
|
Св. 60 до 150 т включ. |
±75 | |||||
|
760 DC (VKR) 200YY-Z |
200 1 |
50 |
От 1 до 25 т включ. |
±25 |
4000 | |
|
Св. 25 до 100 т включ. |
±50 | |||||
|
Св. 100 до 200 т включ. |
±75 | |||||
|
760 DC (VKR) 250YY-Z |
250 1 |
50 |
От 1 до 25 т включ. |
±25 |
5000 | |
|
Св. 25 до 100 т включ. |
±50 | |||||
|
Св. 100 до 250 т включ. |
±75 | |||||
|
760 DC (VKR) 300YY-Z |
300 2 |
100 |
От 2 до 50 т включ. |
±50 |
3000 | |
|
Св. 50 до 200 т включ. |
± 100 | |||||
|
Св. 200 до 300 т включ. |
± 150 | |||||
|
760 DC (VKR) 400YY-Z |
400 2 |
100 |
От 2 до 50 т включ. |
±50 |
4000 | |
|
Св. 50 до 200 т включ. |
± 100 | |||||
|
Св. 200 до 400 т включ. |
± 150 | |||||
|
760 DC (VKR) 500YY-Z |
500 2 |
100 |
От 2 до 50 т включ. |
±50 |
5^00 | |
|
Св. 50 до 200 т включ. |
±100 | |||||
|
Св. 200 до 500 т включ. |
± 150 | |||||
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
|
Диапазон выборки массы тары, % от Мах Диапазон рабочих температур, °C - для датчиков - для терминалов |
от 0 до 100 от минус 50 до плюс 50 от минус 10 до плюс 40 |
Параметры электрического питания от сети переменного тока:
|
- напряжение, В - частота, Гц Потребляемая мощность, В А, не более Габаритные размеры, мм, не более - датчиков - терминала IND7 80 - терминала IND560 - терминала IND246 Масса, кг, не более: |
220 (+22/-33) 50 ±1 600 300x310x290 320x240x200 300x270x180 230x200x200 |
|
- датчиков - терминала IND7 80 - терминала IND560 - терминала IND246 Средний срок службы, лет |
8 7 6 5 15 |
Знак утверждения типа
Знак утверждения типа наноситься на маркировочную табличку, расположенную на корпусе устройства, и на титульный лист руководства по эксплуатации.
Комплектность
Устройство весоизмерительное 760DC (VKR):
1. Датчики весоизмерительные тензорезисторные с узлами встройки
|
- 1 |
комплект |
|
- 1 |
комплект |
|
- 1 |
комплект |
|
- 1 |
комплект |
|
- 1 |
экз. |
2. Соединительные кабели
3. Соединительные короба
4. Закладные элементы (опорные подшипники)
5. Руководство по эксплуатации
Дополнительное оборудование и ЗИП поставляются по отдельному заказу соответствии с Руководством по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ OIML R 76-1 -2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
Техническая документация фирмы «Mettler Toledo Inc. (LLC)», CHIA.
Заключение
Устройства весоизмерительные соответствуют требованиям ГОСТ OIML R 76-1-2011 и технической документации фирмы изготовителя «Mettler Toledo Inc. (LLC)», CHIA.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии). ,'
Государственные приемочные испытания проведены в соответствии с приказом Госстандарта проведены Республиканским унитарным предприятием «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г.Гродно факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта: csms grodno@tut.by. аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
