Приборы виброизмерительные "ОНИКС"

Назначение

Приборы виброизмерительные «ОНИКС» (далее-приборы) предназначены для измерений параметров вибрации и числа оборотов роторов, а также для осуществления спектрального анализа вибрационных сигналов с целью диагностики технического состояния и балансировки в собственных опорах роторных агрегатов.

Описание

Приборы представляют собой портативное двухканальное виброизмерительное устройство, состоящее из первичных преобразователей и измерительного блока.

Принцип действия приборов основан на преобразовании вибрационного движения в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

В качестве первичного преобразователя используется пьезоэлектрический виброизме-рительный преобразователь АС 102-1А со встроенным усилителем заряда. Вибропреобразователь АС 102-1А представляет собой акселерометр, который является преобразователем инерционного типа и использует прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Для измерения числа оборотов ротора используется преобразователь числа оборотов лазерный КР020л и преобразователь числа оборотов электромагнитный КБ 010.

Измерительный блок БИ 120 включает интегратор (одинарное и двойное интегрирование), усилитель, аналого-цифровой преобразователь, фильтры верхних и нижних частот и микропроцессор. Измерительный блок обеспечивает измерение среднего квадратического значения (СКЗ), пикового значения и размаха виброускорения, виброскорости и виброперемещения, а также частоты вибрации и числа оборотов ротора. Измерительный блок осуществляет быстрое преобразование Фурье (БПФ). Балансировочная программа позволяет производить балансировку роторов в собственных опорах с использованием до пяти плоскостей коррекции. Измерительный блок снабжен разъемом для подсоединения к ПК. Измерительный блок снабжен жид-кокристал ли ческим дисплеем.

Питание приборов осуществляется от источника питания, с номинальным напряжением 14.8 В.

Внешний вид прибора виброизмерительного «ОНИКС» представлен на рисунке 1.

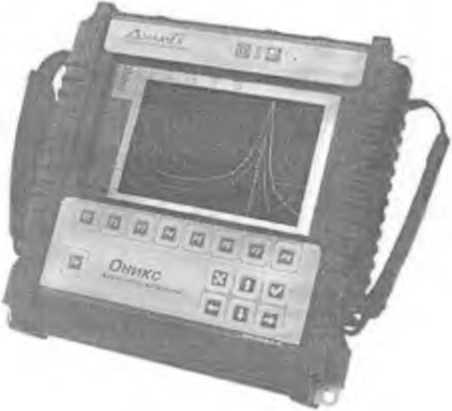

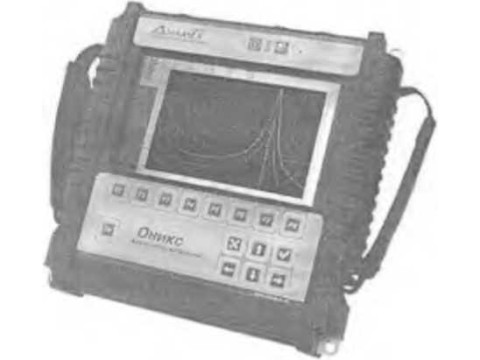

Рисунок 1 - Внешний вид прибора виброизмерительного «ОНИКС»

Технические характеристики

Диапазоны измерений виброускорения на базовой частоте 159.2 Гц, м/с2:

скз

пиковое значение

размах

от 1.0 до 200

от 1.41 до 282

от 2.82 до 564

Диапазоны измерений виброскорости на базовой частоте 159,2 Гц. мм/с: СКЗ пиковое значение размах

oi 1.0 до 150

от 1.41 до 212

от 2,82 до 423

Диапазоны измерений внброперемещения на базовой частоте ^9,8 Гц. мкм: СКЗ пиковое значение размах

о I 6.0 до 480

от 8.46 до 680

от 16.92 до 1360

Диапазоны рабочих частот, Гц: виброускорение виброскорость вибропереметение

от 5 до 2000 от 5 до 1000 от 5 до 200

Пределы допускаемой основной относительной iioipeiiiHocTH измерений вибро ускорения и виброскорости на базовой частоте 159.2 Гц, %        t 5

Пределы допускаемой основной относительной погрешности измерений виброперемещения на базовой частоте 39,8 Гц, %                      ± 10

Неравномерность амплитудно-частотной характеристики при измерении виброускорения в диапазонах частот, %, не более:

Масса, г, не более:

вибро преобразователя АС 102-1А преобразователя КР020л преобразователя КЕО 10 измерительного блока БИ 120

90

135

50 1000

Знак утверждения типа

наносится на лицевую панель блока измерительного БИ 120 методом наклейки или гравировки и на титульном листе руководства по эксплуатации методом наклейки.

Комплектность

Прибор виброизмерительный «ОНИКС» в составе:

блок измерительный БИ 120                                    1 шт.

вибропреобразователь пьезоэлектрический АС 102-1А              2 шт.

преобразователь числа оборотов лазерный КР020л                 1 шт.

преобразователь числа оборотов электромагнитный КЕО 10         1 шт.

Сетевой блок питания                                           1 шт.

Щуп измерительный для АС 102-1А                            1 шт.

Магнит для АС 102-1А                                        2 шт.

Стойка магнитная для установки КР020л                         1 шт.

Молоток импульсный                                        1 шт.

Переходник для КЕО 10                                        1 шт.

Метки                                                       100 шт.

Кабель соединительный для АС 102-1А                           3 шт.

Кабель соединительный для КР020л                             1 шт.

Сумка для прибора и принадлежностей                          1 шт.

Руководство по эксплуатации ОНКС.ООО.ООО РЭ с методикой по- 1 экз.

верки

Инструкция по эксплуатации ОНКС.ООО.ООО ИЭ                  1 экз.

Загрузочный диск                                               1 шт.

Кабель интерфейса прибора и компьютера                       1 шт.

Поверка

осуществляется в соответствии с разделом 3.4 «Поверка прибора» Руководства по эксплуатации ОНКС.000.000.РЭ «Прибор виброизмерительный «ОНИКС», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 15.12.2008 г.

Основные средства поверки: установка вибрационная поверочная 2 разряда по МИ 2070-90; генератор сигналов низкочастотный прецизионный ГЗ-122 (Росреестр СИ № 10237-85).

Нормативные документы

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
