Лаборатории высоковольтные метрологические "МЭ-Аудит"
| Номер в ГРСИ РФ: | РБ 03 13 5543 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "НПП Марс-Энерго", г. Санкт-Петербург |
|
Описание типа РБ 03 13 5543 14 [2014-12-15]
rb-03-13-5543-14_2014-12-15.pdf
|
Скачать |
Лаборатории высоковольтные метрологические «МЭ-Аудит» (далее - ЛВМ МЭ-Аудит) предназначены для первичной и периодичной поверки и калибровки на местах эксплуатации следующих средств измерений (СИ), входящих в состав автоматизированных информационноизмерительных систем коммерческого учета электрической энергии (АИИС КУЭ) или неавтоматизированных узлов учета: ,
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5543 14 |
| Наименование | Лаборатории высоковольтные метрологические "МЭ-Аудит" |
| Год регистрации | 2014 |
| Номер сертификата | 9378 |
| Дата регистрации | 2014-10-02 |
| Срок действия | 2018-06-26 |
| Получатель сертификата | ООО "НПП Марс-Энерго", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПП Марс-Энерго"
Адрес: 190031, г. Санкт-Петербург, наб. р. Фонтанки, 113А
Контакты: тел./факс (812)315-13-68, 327-21-11 // E-mail: marsel@peterlink.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Лаборатории метрологически не обеспечены в Республике Беларусь при проведении поверки трансформаторов напряжения со значением номинального первичного напряжения свыше 110/(корень 3) кВ и 3,3; 6,3; 6,6; 6,9; 11; 13,8; 15,75; 16; 18; 20; 22; 24; 33; 36 кВ. |
| Методика поверки | Поверка проводится по МС2.763.003 МП (2008 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "НПП Марс-Энерго" (номер реестра - № РОСС RU.0001.310115, шифр поверительного клейма - ГЖЦ)(НТК №10-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 5543 14 [2014-12-15]
rb-03-13-5543-14_2014-12-15.pdf
|
Скачать |
Описание типа
Назначение
Лаборатории высоковольтные метрологические «МЭ-Аудит» (далее - ЛВМ МЭ-Аудит) предназначены для первичной и периодичной поверки и калибровки на местах эксплуатации следующих средств измерений (СИ), входящих в состав автоматизированных информационноизмерительных систем коммерческого учета электрической энергии (АИИС КУЭ) или неавтоматизированных узлов учета: ,
- измерительных трансформаторов напряжения (TH) классов точности 0,2 и менее точных при нагрузках, нормированных ГОСТ, и при реальных нагрузках на узле учета;
- измерительных трансформаторов тока (ТТ) классов точности 0,2 S и менее точных с номинальными первичными токами от 100 до 5000А (включая высоковольтные трансформаторы для линий 330 кВ) при нагрузках, нормированных ГОСТ и при реальных нагрузках;
о днофазных и трехфазных счетчиков электрической активной и реактивной энергии классов точности 0,2S и менее точных;
- вспомогательных СИ: амперметров, вольтметром, ваттметров, измерительных преобразователей напряжения, тока и мощности, классов точности 0,2 и менее точных, фазометров, измерителей коэффициента мощности классов точности от 0,1 и менее точных; энергетических частотомеров классов точности от 0,02 и менее точных, используемых на узле учета электроэнергии;
- для измерений мощности нагрузки TH и ТТ;
д ля измерений потерь напряжения во вторичных Цепях TH;
для измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ 13109-97 и (или) ГОСТ Р 54149-2010.
Описание
ЛВМ МЭ-Аудит выполнены в виде комплекта переносных эталонных СИ и вспомогательного оборудования, которые могут транспортироваться к месту эксплуатации поверяемых СИ на специально оборудованном автомобиле или другими транспортными средствами.
ЛВМ МЭ-Аудит оборудованы: устройствами ввода и управления; высоковольтным источником однофазного напряжения с диапазонами напряжений 0-50 или 0-100 кВ; высоковольтным источником трехфазного напряжения с диапазоном 0-35 кВ; регулируемым трансформатором напряжения с диапазоном 10-250 В; источником тока однофазным с диапазоном токов от 0 до 6000А; трехфазным низковольтным источником напряжения и тока «Энергоформа 3.3».
ЛВМ МЭ-Аудит позволяет производить поверку трансформаторов тока и напряжения на местах эксплуатации в соответствии с требованиями ГОСТ 8.216-2011 и ГОСТ 8. 217-2003, а также поверку счетчиков электроэнергии в соответствии с требованиями ГОСТ 8.259-2004 и ГОСТ 8.584-2004.
При поверке трансформаторов напряжения в качестве эталонных средств измерения используются многопредельные эталонные трансформаторы напряжения ЭТН (см. таблицу 1) и(или) Преобразователи напряжения измерительные высоковольтные емкостные масштабные серии ПВЕ (модели ПВЕ-10, ПВЕ-35, ПВЕ-110, ПВЕ-220, ПВЕ-330) (см. таблицу 2). При поверке трансформаторов тока в качестве эталонных средств измерения используются многопредельный эталонный трансформатор тока ТТИП с общим диапазоном номинальных первичных токов 5-5000А класса точности 0,05.
В качестве прибора сравнения используется прибор для измерения электроэнергетических
Всего листов 8 величин и показателей качества электрической энергии «Энергомонитор З.ЗТ1» или прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1 КМ». Допускается применение прибора сравнения другого типа с характеристиками не хуже указанного. При поверке счетчиков электроэнергии в качестве эталонного средства измерения используется прибор «Энергомонитор З.ЗТ1» или «Энергомонитор 3.1 КМ». Допускается применение эталонного счётчика другого типа с характеристиками не хуже указанного.

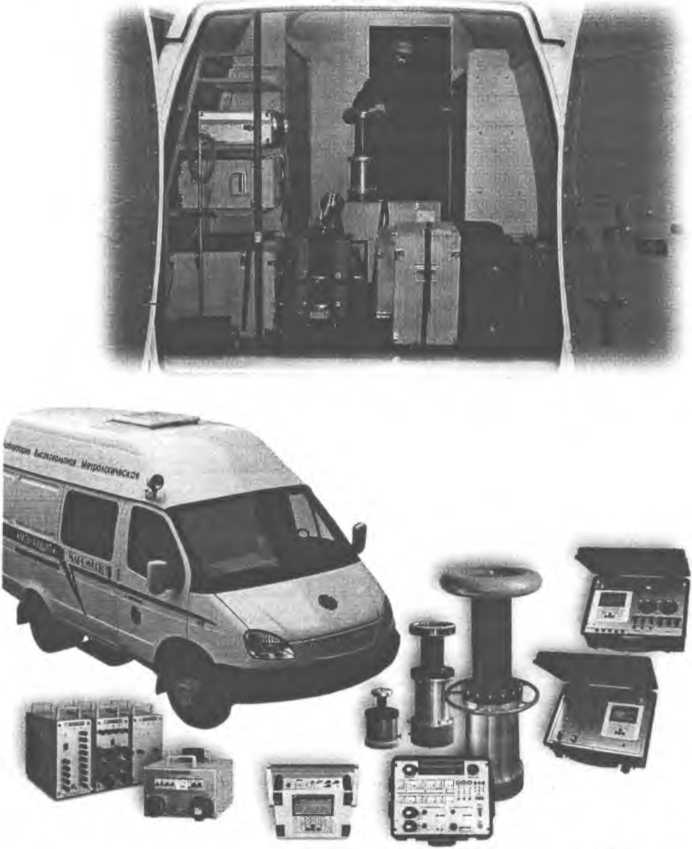

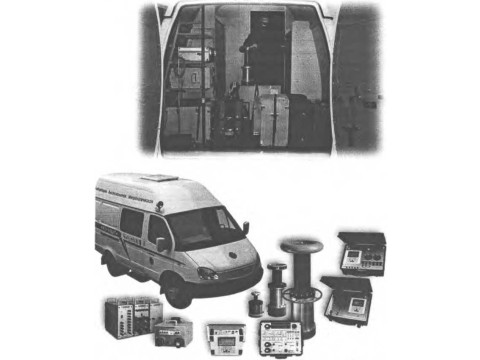

Рисунок 1. Общий вид ЛВМ МЭ-Аудит.
Программное обеспечение
Программное обеспечение СИ, входящих в состав ЛВМ МЭ-Аудит, состоит из встроенного программного обеспечения (ВПО) СИ и прикладных программ для ПК.
Установка ВПО производится на предприятиях-изготовителях СИ, входящих в состав ЛВМ МЭ-Аудит.
Прикладные программы, устанавливаемые на ПК, предназначены для совместной работы СИ, входящих в состав ЛВМ МЭ-Аудит. Метрологически значимых частей эти прикладные программы не содержит.
Идентификационные данные ВПО СИ, входящих в состав ЛВМ МЭ-Аудит, указываются в соответствующей документации каждого из СИ, входящих в состав ЛВМ МЭ-Аудит.
Основные метрологические и технические характеристики ЛВМ МЭ-Аудит приведены с учетом влияния ПО.
Технические характеристики
Метрологические характеристики ЛВМ МЭ-Аудит приведены в таблицах 1,2, 3.
Таблица 1
|
Тип ЭТИ |
Пределы допускаемой основной погрешности по напряжению/ по углу |
Номинальные первичные напряжения, кВ |
|
НЛЛ-15 |
±0,1%/ ±5 мин |
3; 3,3; 6; 6,3; 6,6; 6,9; 10; И; 13,8; 15; 15,75; 16 |
|
НЛЛ-35 |
±0,1%/ ±5 мин |
18; 20; 22; 24; 30; 33; 35; 36 |
|
NVOS 11 Ото |
±0,05%/ ±2,5 мин |
ПОА/З; 110 |
Таблица 2
|
Модель ПВЕ |
Номинальное первичное напряжение, кВ |
Номинальное вторичное напряжение, В |
Пределы допускаемой основной погрешности измерений | |||
|
Класс точности 0,1 |
Класс точности 0,05 | |||||
|
Напряжения, % |
Угловой, мин |
Напряжения, % |
Угловой, мин | |||
|
ПВЕ-10 |
6 |
100 |
±0.1 |
±5 |
±0.05 |
±3 |
|
10 |
100 |
±0,1 |
±5 |
±0,05 |
±3 | |
|
ПВЕ-35 |
15 |
100 |
±0.1 |
±5 |
±0.05 |
±3 |
|
35 |
100 |
±0,1 |
±5 |
±0,05 |
±3 | |
|
ПВЕ-110 |
110/л/З |
100/а/З |
±0,1 |
±5 |
±0,05 |
±3 |
|
ПВЕ-220 |
220/л/З |
100Л/3 |
±0,1 |
±5 |
±0,05 |
±3 |
|
ПВЕ-330 |
ЗЗО/д/З |
юоНз |
±0,1 |
±5 |
±0,05 |
±3 |
Таблица 3
|
Наименование характеристики |
Значение |
Примечание |
|
Диапазон первичного напряжения при поверке TH, кВ |
От 1,4 до 228,6 |
Номинальные значения напряжения, кВ: при использовании ПВЕ: 6; 10; 15; 35; 110ДД; 220ДД; ЗЗОДД и (или) при использовании НЛЛ: 3; 3,3; 6; 6,3; 6,6; 6,9; 10; 11; 13,8; 15; 15,75; 16; 18; 20; 22; 24; 30; 33; 35; 36 |
|
Диапазон первичного тока при поверке ТТ, А |
От 0,025 до 6000 |
Номинальные значения тока, А: 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500,2000, 3000,4000, 5000 |
|
Диапазон измерений фазного напряжения при поверке счетчиков электроэнергии и вспомогательных СИ, В |
От 0,6 до 360 |
Номинальные значения напряжения, В: 60; 120; 240; 480* |
|
Наименование характеристики |
Значение |
Примечание |
|
Диапазон измерений силы тока при поверке счетчиков электроэнергии и вспомогательных СИ, А |
От 0,0025 до 75,0 |
С источником Энергоформа 3.3 -до 7,0А. Номинальные значения тока, А: 0,5; 5,0; 50,0 (0,05; 0,1; 0,25; 0,5; 1,0; 2,5; 5,0; 10,0; 50,0; 100,0)* |
|
Пределы допускаемых основных погрешностей ЛВМ МЭ-Аудит при поверке ТТ: - токовая , За, % - угловая, Ai, мин |
= ±1 • 1 • + ^3Mi Д; = +1.1 • д/дл + дэм |
Где: 8 т- предел допускаемой относительной токовой погрешности ЭТТ, <5 эм1 - предел допускаемой относительной токовой погрешности прибора сравнения при поверке ТТ; Д л - предел допускаемой абсолютной угловой погрешности ЭТТ, Д^ 3Mi ~ предел допускаемой абсолютной угловой погрешности прибора сравнения при поверке ТТ. |
|
Пределы допускаемых основных погрешностей ЛВМ МЭ-Аудит при поверке TH: - по напряжению, 3/, % - угловая, Дц, мин |
^•=±1.1^+^, Д,=±1.1-Х+Д^ |
Где: 8fr, - предел допускаемой относительной погрешности ЭТН по напряжению, 8f эми - предел допускаемой относительной погрешности по напряжению прибора сравнения при поверке TH; Дги - предел допускаемой абсолютной угловой погрешности ЭТН, Дэл/u - предел допускаемой абсолютной угловой погрешности прибора сравнения при поверке TH |
|
Пределы допускаемой основной относительной погрешности ЛВМ МЭ-Аудит при поверке счетчиков электроэнергии и СИ мощности, % |
±0,1 ±0,2 ±[0,05+0,005 |(Рн/Р)-1|] * ±0,15 ±0,25 |
Коэффициент мощности Кр =1 0,11н<1<1,51н 0,011н<1< 0,11н 0,31н<1<1,Пн При Кр =0,5 0,11н<1<1,51н 0,021н<1<0,11н |
|
Наименование характеристики |
Значение |
Примечание |
|
Пределы допускаемых основных погрешностей ЛВМ МЭ-Аудит при поверке: - вольтметров, - амперметров, - фазометров, - частотомеров, - измерителей коэффициента МОЩНОСТИ (Кр) |
±[0,l+0,01((UH/U)-l)]% ±[0,02+0,01 |(UH/U) -1| ]* относительная ±[0,1+0,01((1н/1)-1)]% ± [0,02+0,01 |(1н/1)-11] * относительная ±0,2 градуса абсолютная ±0,01 Гц абсолютная ±0.02 ±0,005* абсолютная |
Прибор Энергомонитор З.ЗТ1 Руководство по эксплуатации. МСЗ.055.028 РЭ; Прибор Энергомонитор 3.1 КМ Руководство по эксплуатации. МСЗ.055.500 РЭ / |
|
Пределы допускаемой основной относительной погрешности ЛВМ МЭ-Аудит при измерении полной мощности нагрузки TH, % |
±4 |
Диапазон измерений: от 0,5 до 1800,0 В-А |
|
Пределы допускаемой основной относительной погрешности ЛВМ МЭ-Аудит при измерении полной мощности нагрузки ТТ, % |
±4 |
Диапазон измерений: от 10 до 100 В-А |
|
Пределы допускаемой основной относительной погрешности ЛВМ МЭ-Аудит при измерении потерь напряжения в линиях соединения счетчика электроэнергии с TH, % |
± 0,05 от номинального напряжения вторичной обмотки TH |
Зл =[AU/ U]-100%, где AU - падения напряжения в линиях соединения; U - напряжение вторичной обмотки TH |
|
Пределы допускаемых основных погрешностей ЛВМ МЭ-Аудит при измерении показателей качества электроэнергии (ПКЭ) |
Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор З.ЗТ1 или Энергомонитор 3.1КМ |
Прибор Энергомонитор З.ЗТ1 Руководство по эксплуатации. МСЗ.055.028 РЭ. Прибор Энергомонитор 3.1 КМ Руководство по эксплуатации. МСЗ.055.500 РЭ |
*- Для прибора Энергомонитор 3.1 КМ.
Температурный коэффициент не превышает 0,05*3 (1 /К), где 3 - предел допускаемой основной погрешности при измерении напряжения, тока и мощности.
Технические характеристики ЛВМ МЭ-Аудит приведены в таблице 4.
Таблица 4
|
Характеристика |
Значение |
|
Номинальные значения вторичного напряжения поверяемых TH (Uh2), в |
100 или 100а/з |
|
Номинальные значения вторичного тока поверяемых ТТ (1нг), А |
5 |
|
Среднее время наработки на отказ То, не менее ч |
8000 |
|
Срок службы, не менее лет |
6 |
Потребляемая мощность (без учета вспомогательного освещения и отопления):
- от сети питания 380 В, не более 5 кВ-А;
- от сети питания 220 В, не более 6 кВА (для 220л/3 кВ);
- от сети питания 220 В, не более 10 кВ-А (для ЗЗОл/З кВ);
Питание ЛВМ осуществляется от трехфазной сети переменного тока 380 В, 50 Гц или от
автономного генератора, входящего в состав ЛВМ МЭ-Аудит.
При проведении поверки условия эксплуатации ЛВМ МЭ-Аудит должны соответствоваТ1| требованиям методик поверки поверяемых СИ.
Условия эксплуатации ЛВМ МЭ-Аудит:
диапазон температур окружающего воздуха, °C от минус 20 до 55
относительная влажность воздуха, не более, % 90 при 30 °C
диапазон атмосферного давления, мм рт. ст. (кПа) 537 - 800 (70 - 106,7)
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом.
Комплектность
В таблице 5 приведен состав комплекта поставки ЛВМ МЭ-Аудит.
Таблица 5
|
№ |
Наименование комплектующего элемента ЛВМ МЭ-Аудит |
Тип |
Количество |
|
1 |
Эталонный трансформатор тока (ЭТТ) |
ТТИП-5000/5 |
1 |
|
2 |
Эталонный трансформатор тока (ЭТТ) |
ТТИП-100/5 |
1 |
|
3 |
Регулируемый источник тока |
РИТ-5000 |
1 |
|
4 |
Магазин нагрузок для поверки трансформаторов тока |
МР3027 |
1 |
|
5 |
Преобразователь, класс напряжения ЮкВ, класс точности 0,1 или 0,05 |
ПВЕ-10-2 |
1 |
|
6 |
Преобразователь, класс напряжения 35кВ, класс точности 0,1 или 0,05 |
ПВЕ-35-2 |
1 |
|
7 |
Преобразователь **, класс напряжения ПОкВ, класс точности 0,1 или 0,05 |
ПВЕ-110 |
1 |
|
8 |
Преобразователь **, класс напряжения 220кВ, класс точности 0,1 или 0,05 |
ПВЕ- 220 |
1 |
|
9 |
Преобразователь **, класс напряжения ЗЗОкВ, класс точности 0,1 или 0,05 |
ПВЕ- 330 |
1 |
|
10 |
Источник переменного тока и напряжения трехфазный программируемый |
«Энергоформа 3.3» |
1 |
|
11 |
ЛАТР трехфазный |
TSGC2-3-B |
1 |
|
12 |
Пульт управления установкой поверочной высоковольтной трехфазной * |
См. приложение Г ПУУПТВ-3-10 |
1 1 |
|
13 |
ЛАТР однофазный ** |
TDGC2-10-B (для ПВЕ-220) TDGC2-15-B (для ПВЕ-330) |
1 |
|
14 |
Пульт управления установкой поверочной высоковольтной однофазной ** |
ПУ УПВО-1-220 (УПВО-1-330) |
1 |
|
15 |
Трансфоматор разделительный |
ОЛ-1/Ю |
3 |
|
16 |
Трансфоматор разделительный * |
ИОГ-50 |
3 |
|
17 |
Установка испытательная высоковольтная |
УИВ-50 |
1 |
|
18 |
Установка испытательная высоковольтная ** |
УИВ-100 |
1 |
|
19 |
Магазин нагрузок для поверки TH 100В-80ВА |
МР3025 |
3 |
|
20 |
Магазин нагрузок для поверки TH 57В-80ВА |
МР3025 |
2 |
|
21 |
Магазин нагрузок для поверки TH 57В-200ВА** |
МР3025 |
2 |
|
22 |
Магазин нагрузок для поверки TH 100В-200ВА* |
МР3025 |
3 |
|
23 |
Прибор для измерения электроэнергетических величин и показателей качества электрической энергии |
Энергомонитор З.ЗТ1 |
2 |
|
24 |
Программное обеспечение |
«Энергомониторинг» |
1 |
|
№ |
Наименование комплектующего элемента ЛВМ МЭ-Аудит |
Тип |
Количество |
|
25 |
Программное обеспечение |
«Энергоформа» |
1 |
|
26 |
Руководство по эксплуатации |
МС2.763.003 РЭ |
1 |
|
27 |
Методика поверки |
МС2.763.003 МП |
1 |
|
28 |
Персональный компьютер* |
Notebook |
1 |
|
29 |
Принтер* |
1 | |
|
30 |
Комплект кабелей |
См. Приложение А |
1 |
|
31 |
Мотогенератор трехфазный 4 кВа * |
1 | |
|
32 |
Вольтметр универсальный * |
В7-73 |
1 |
|
33 |
Стол складной* |
1 | |
|
34 |
Стул складной* |
1 | |
|
35 |
Тент (зонт)* |
/ |
1 |
|
36 |
Прибор электроизмерительный эталонный многофункциональный * |
Энергомонитор - 3.1 КМ |
1 |
*- поставляется по договору;
** - для поверки TH 110 кВ и более.
Примечания к табл.5:
ПВЕ-10; ПВЕ-35; ПВЕ-110 могут заменяться на НЛЛ-15; НЛЛ-35 и NVOS И Ото соответственно.
Допускается применение эталонных СИ другого типа с характеристиками не хуже, чем у указанных типов СИ.
По требованию организаций, производящих ремонт и поверку, поставляется ремонтная документация.
Поверка
Осуществляется по документу МС2.763.003 МП "Лаборатории высоковольтные мобильные метрологические «МЭ-Аудит». Методика поверки ", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева в апреле 2008 г.
Основные средства поверки:
Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор З.ЗТ1» или аналогичный. Диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока от 0,5 до 3000 А, ПГ измерения напряжения ±[0.1+0.01((UH/U)-l)] %, погрешность измерения тока ±[0.1 +0.01((1н/1)-1)] %;
Переносной компьютер с пакетом программного обеспечения «Энергомониторинг» и «Энергоформа» для считывания данных с прибора «Энергомонитор З.ЗТ1» и управления источником.
Сведения о методах измерений
изложены в документе МС2.763.003 РЭ Лаборатории высоковольтные метрологические «МЭ-Аудит». Руководство по эксплуатации.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 1983-2001. Трансформаторы напряжения. Общие технические условия.
ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия.
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от Г10'8 до 25 А в диапазоне частот от 20 до Г106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений переменного напряжения до 1000 В в диапазоне частот от Г10‘2 до 2-109 Гц.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки.
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки.
ГОСТ 8.259-2004. ГСИ. Счетчики электрические индукционные активной и реактивной энергии.
Методика поверки.
ГОСТ 8.584-2004. ГСИ. Счетчики статические активной и реактивной энергии переменного тока. Методика поверки.
МИ 3050-2007. ГСИ. Рекомендация. Трансформаторы напряжения измерительные 6АД; 6; 10АД 10; 15; 15/\3; 35; 35АД 110АД кВ. Методика поверки TH на месте эксплуатации при помощи преобразователя напряжения ИВЕ.
МИ 3239-2009. ГСИ. Рекомендация. Измерительные трансформаторы напряжения 6 АД; 6; 10/а/З;
10 кВ. Методика поверки на месте эксплуатации при помощи трехфазной высоковольтной поверочной установки «УПТВ-3-10».
МИ 3322-2011. ГСИ. Рекомендация. Счетчики электрические активной и реактивной энергии. Методика поверки на местах эксплуатации при помощи комплекта переносных средств поверки производства «НПП МАРС-ЭНЕРГО».
МИ 3314-2011. ГСИ. Рекомендация. Трансформаторы напряжения измерительные 220/\5, ЗЗО/уЗ кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии «ИВЕ».
Методика выполнения измерений параметров нагрузки и вторичных цепей трансформаторов тока и напряжения прибором Энергомонитор З.ЗТ1 в условиях эксплуатации. Свидетельство № 2203/131А-00340 от 17.04.2007.
ТУ 4381-033-49976497-2008. Лаборатории высоковольтные метрологические «МЭ-Аудит».Технические условия.
Рекомендации к применению
Оказание услуг по обеспечению единства измерений.
Смотрите также
