Мосты автоматические TanDelta 12000
| Номер в ГРСИ РФ: | РБ 03 13 5539 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Ярославский электромеханический завод", г. Ярославль |
|
Описание типа РБ 03 13 5539 14 [2015-01-29]
rb-03-13-5539-14_2015-01-29.pdf
|
Скачать |
Мосты автоматические TanDelta 12000 (далее - мосты) предназначены для измерения напряжения переменного тока, электрической емкости и тангенса угла диэлектрических потерь высоковольтной изоляции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5539 14 |
| Наименование | Мосты автоматические TanDelta 12000 |
| Год регистрации | 2014 |
| Номер сертификата | 9374 |
| Дата регистрации | 2014-10-02 |
| Срок действия | 2018-04-04 |
| Получатель сертификата | ООО "Ярославский электромеханический завод", г. Ярославль, Россия (RU) |
Производитель / Заявитель
ООО "Ярославский электромеханический завод"
Адрес: 150029, г. Ярославль, Промзона, ул. Декабристов, д. 14
Контакты: Тел: 8(4852) 32-58-04; факс: 8(4852) 32-61-14; Web-сайт: http://www.emzlvi.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 53166-13. |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (номер реестра - №021, шифр поверительного клейма - М)(НТК №10-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 5539 14 [2015-01-29]
rb-03-13-5539-14_2015-01-29.pdf
|
Скачать |
Описание типа
Назначение
Мосты автоматические TanDelta 12000 (далее - мосты) предназначены для измерения напряжения переменного тока, электрической емкости и тангенса угла диэлектрических потерь высоковольтной изоляции.
Описание
Область применения мостов - диагностика состояния высоковольтной изоляции объектов электроэнергетики и определение характеристик различных электроизоляционных материалов.
Приборы представляют собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным грансформатором тока (трансформатором отношения), третье плечо образует встроенный (или внешний Сп) эталонный конденсатор, четвертое - измеряемая емкость (Сх).
Принцип действия приборов основан на измерении токов в плечах мостовой схемы. Сигналы, поступающие на токовые входы Сп и Сх, оцифровываются АЦП и обрабатываются микроконзроллером. Результатом обработки сигналов является векторная диаграмма токов, протекающих через конденсаторы Сп и Сх, с помощью которой автоматически производится вычисление измеряемых мостом параметров.
Результаты измерений могут быть сохранены во внутренней памяти приборов (до 99 результатов), распечатаны на встроенном термографическом принтере или переданы на внешний компьютер с помощью интерфейса RS-232.
Для привязки результатов измерения ко времени их выполнения мосты оснащены системными часами и календарем.
Основные узлы приборов: мостовая схема, эталонный конденсатор, повышающий трансформатор, генератор испытательного напряжения, АЦП, микроконтроллер, фильтр помех, схема интерфейса RS-232, принтер.
Мосты имеют возможность проводить измерения при рабочих напряжениях выше 12 кВ при использовании внешних источника питания и эталонной емкости.
Jin UI •>
В зависимости от особенностей объекта испытаний для измерений может быть использована т.н. «прямая» или «перевернутая» схема испытаний. В «прямой» схеме испытаний оба вывода объекта изолированы от «земли» и находятся под потенциалом, в «перевернутой» -один из выводов объекта соединен с «землей».

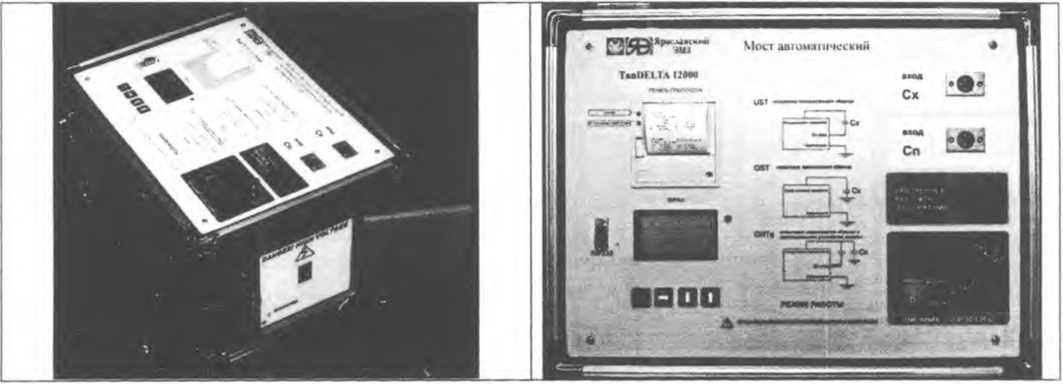

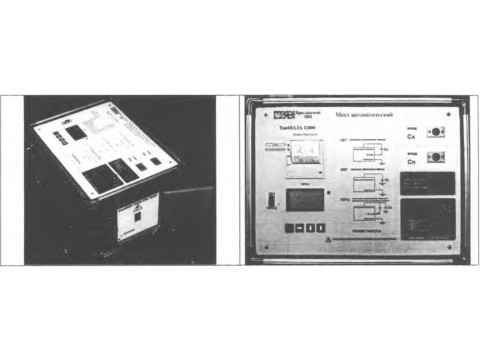

Конструктивно мосты представляет собой моноблок, размещенный в металлическом корпусе, закрываемом крышкой.
На лицевой панели размещены ЖК-дисплей, принтер, разъем интерфейса RS-232, входы для измерительных кабелей, разъем кабеля питания, выключатели питания моста и высокого выходного напряжения, клемма заземления.
На торцевой панели размещен выход высокого напряжения. На боковой панели - ручка для переноски.
Мосты относятся к ремонтируемым и восстанавливаемым изделиям.
Питание мостов - от сети переменного тока.
Для предотвращения несанкционированного доступа мосты пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Диапазон выходного напряжения переменного тока, кВ |
От 0,5 до 12 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока |
±(0,01иизм. + ЮВ) |
|
Частота выходного напряжения, Гц |
Фиксированные значения: 45; 50; 55; 60; 65 Двойные значения: 45/55; 55/65; 47,5/52,5 |
|
Диапазон измерений электрической емкости - при выходном напряжении 0,5 кВ - при вых одно напряжении 12 кВ - при питании от внешнего источника напряжением 12 кВ |
От 3 пФ до 0,05 мкФ От 60 пФ до 1 мкФ От 3 пФ до 1,25 мкФ |
|
Пределы допускаемой абсолютной погрешности измерения электрической емкости |
± (0,01 СИЗм + 1 пФ) |
|
Диапазон измерений тангенса угла диэлектрических потерь |
От 1 х 10'э до 1 |
|
Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь |
± (0,01 tgS„3M. + 0,0004) |
|
Номинальное напряжение сети питания, В |
От 180 до 260 |
|
Номинальная частота напряжения сети питания, Гц |
50/60 |
|
Габаритные размеры (длинахщиринахвысота), мм |
460x350x340 |
|
Масса, кг |
28 |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % |
от - 10 до + 50 до 90 |
Примечание: иизм., Сизм., tg8n3M. - измеренное значение величины.
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
В комплект поставки входят: комплект измерительных кабелей; кабель заземления; кабель питания; предохранитель;-рулон термобумаги к принтеру; сумка для кабелей; руководство по эксплуатации; паспорт; методика поверки.
Поверка
осуществляется по документу МП 53166-13 «Мосты автоматические TanDelta 12000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 г.
Средства поверки: делитель напряжения ДН-100э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,06-10’2-иизм. + 300 е.м.р.)); блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000» (± 0,2 %; ± (5-10'5 + 0,003D).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ТУ 4221-042-39189999-2012 Мосты автоматические TanDelta 12000. Технические условия.
Рекомендации к применению
Вне сферы государственного регулирования.
