Спектрометры с индуктивно-связанной плазмой ICPE-98xx
| Номер в ГРСИ РФ: | РБ 03 11 4934 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Shimadzu Corporation", Япония |
Спектрометры с индуктивно-связанной плазмой 1СРЕ-90хх (далее - спектрометры) предназначены для измерения содержания различных элементов в водных растворах, металлах и сплавах, геологических материалах, продуктах питания, почвах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4934 19 |
| Наименование | Спектрометры с индуктивно-связанной плазмой ICPE-98xx |
| Год регистрации | 2019 |
| Номер сертификата | 12345 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "Shimadzu Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Shimadzu Corporation"
Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan
Контакты: 81(3)3219-5641, 81(3)3219-5710
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Государственный реестр средств измерений Республики Беларусь (раздел 2), и/или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2275-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 11 4934 19 [2013-01-23]
rb-03-11-4934-19_2013-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4934 19 [2019-10-03]
rb-03-11-4934-19_2019-10-03.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры с индуктивно-связанной плазмой 1СРЕ-90хх (далее - спектрометры) предназначены для измерения содержания различных элементов в водных растворах, металлах и сплавах, геологических материалах, продуктах питания, почвах.
Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленности, экологический контроль, аналитические лаборатории научноисследовательских институтов и предприятий.
Описание
Спектрометр состоит из корпуса с эшелле-спектрометром, помещенным в термостат, отделения плазмы, высокочастотного генератора, контроллера и вакуумной системы. В блок контроллера входят газовый контроллер и контроль электропитания.
Принцип действия спектрометра основан на спектральном анализе оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом.
Спектрометры изготавливают следующих исполнений: ICPE-901O и ICPE-902O.
Управление операциями спектрометра производится с использованием программного обеспечения ICPSolution.
Внешний вид спектрометров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

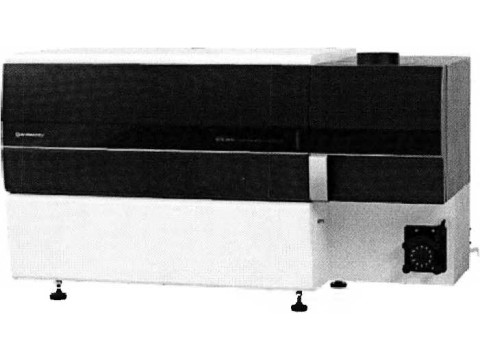

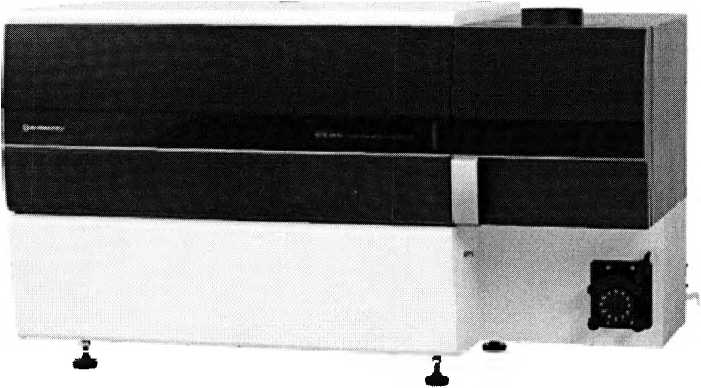

Рисунок 1 Внешний вид спектрометра с индуктивно-связанной плазмой 1СРЕ-98хх
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-2.
Таблица 1
|
Элемент |
Длина волны, нм |
Предел обнаружения по критерию За, мкг/л |
|
1 |
2 |
3 |
|
Ад |
328,068 |
1,1 |
|
AI |
394,403 |
2,0 |
|
As |
189,042 |
3,0 |
|
Au |
242,795 |
0,5 |
|
В |
249,773 |
0,2 |
|
Ва |
455,403 |
0,01 |
|
Be |
313,107 |
0,02 |
|
Bi |
223,061 |
2,0 |
|
Са |
393,366 |
0,005 |
|
Cd |
226,502 |
0,09 |
|
Се |
413,380 |
1,3 |
|
Со |
228,616 |
0,2 |
|
Сг |
267,716 |
0,3 |
|
Си |
324,754 |
0,2 |
|
Dy |
353,170 |
0,2 |
|
Er |
337,271 |
0,2 |
|
Ей |
412,970 |
0,04 |
|
Fe |
238,204 |
0,4 |
|
Ga |
417,206 |
1,0 |
|
Gd |
342,247 |
0,2 |
|
Ge |
265,118 |
2,0 |
|
Hf |
264,141 |
0,3 |
|
Hg |
253,652 |
1,0 |
|
Ho |
345,600 |
0,4 |
|
I |
178,276 |
10,0 |
|
In |
230,606 |
2,0 |
|
Ir |
224,268 |
1,0 |
|
К |
766,490 |
0,4 |
|
La |
408,672 |
0,3 |
|
Li |
670,784 |
0,1 |
|
Lu |
261,542 |
0,05 |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Мд |
279,553 |
0,005 |
|
Мп |
257,610 |
0,02 |
|
Мо |
202,030 |
0,5 |
|
Na |
589,592 |
0,3 |
|
Nb |
309,418 |
0,4 |
|
Nd |
406,109 |
0,7 |
|
Ni |
221,647 |
0,05 |
|
P |
177,499 |
1,5 |
|
Pb |
220,353 |
1,0 |
|
Pd |
340,458 |
0,6 |
|
Pr |
390,844 |
2,1 |
|
Pt |
214,423 |
2,0 |
|
Rh |
343,489 |
1,0 |
|
Ru |
267,876 |
0,5 |
|
S |
180,731 |
10 |
|
Sb |
217,581 |
2,1 |
|
Sc |
361,384 |
0,03 |
|
Se |
196,090 |
5,6 |
|
Si |
251,611 |
0,7 |
|
Sm |
360,949 |
0,4 |
|
Sn |
189,989 |
1,3 |
|
Sr |
407,771 |
0,007 |
|
Ta |
240,063 |
0,4 |
|
Tb |
367,635 |
0,6 |
|
Те |
238,578 |
15 |
|
Th |
313,126 |
0,1 |
|
Ti |
336,121 |
0,2 |
|
Tl |
190,864 |
2,1 |
|
Tm |
384,802 |
0,2 |
|
U |
367,007 |
1,0 |
|
V |
292,402 |
0,5 |
|
W |
220,448 |
0,4 |
|
Y |
371,030 |
0,06 |
|
Yb |
328,937 |
0,1 |
|
Zn |
202,548 |
0,09 |
|
Zr |
339,198 |
0,2 |
Таблица 2
|
Характеристика |
Значение |
|
Диапазон длин волн, нм |
от 167 до 800 |
|
Диапазон температур при эксплуатации, °C |
от 18 до 28 |
|
Диапазон относительной влажности при эксплуатации и транспортировании, % |
от 20 до 70 |
|
Диапазон температур при транспортировании, °C |
от минус 10 до плюс 30 |
|
Номианальное напряжение питания переменного тока, В |
200/220/230/240 |
|
Потребляемая мощность, В А, не более |
6000 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- спектрометр с индуктивно-связанной плазмой 1СРЕ-98хх;
- комплект приспособлений;
- программное обеспечение ICPEsolution;
- методика поверки МРБ МП.2275 -2012;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Shimadzu Corporation", Япония.
МРБ МП.2275-2012 "Спектрометры с индуктивно-связанной плазмой ICPE-9000. Методика поверки".
Заключение
Спектрометры с индуктивно-связанной плазмой 1СРЕ-9вхх соответствуют технической документации фирмы-изготовителя "Shimadzu Corporation", Япония, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU fl-JP.HA27.B.O1190, действительна до 08.08.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
