Наборы жидких мер показателя преломления РЖЭ-1
| Номер в ГРСИ РФ: | РБ 03 11 4908 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ООО НПО "ЭКО-ИНТЕХ", г. Москва |
Наборы жидких мер показателя преломления РЖЭ-1 предназначены для использования при поверке, калибровке и ремонте рефрактометров в качестве эталона 2-го разряда в соответствии с ГОСТ 8.583-2OO3 «ГСИ. Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4908 16 |
| Наименование | Наборы жидких мер показателя преломления РЖЭ-1 |
| Год регистрации | 2016 |
| Номер сертификата | 10625 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2018-05-22 |
| Получатель сертификата | ООО НПО "ЭКО-ИНТЕХ", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО НПО "ЭКО-ИНТЕХ"
Адрес: Каширское шоссе, д. 13, корп. 1, 115230, г. Москва
Контакты: (495)925-88-76, info@eco-intech.com
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по методике (приложение 1 к руководству по эксплуатации ЭКИТ 6.950.000 РЭ) (2003 г.). |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №06-12). |
Поверители
Скачать
|
Описание типа РБ 03 11 4908 16 [2016-12-05]
rb-03-11-4908-16_2016-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4908 16 [2012-11-13]
rb-03-11-4908-16_2012-11-13.pdf
|
Скачать |
Описание типа
Назначение
Наборы жидких мер показателя преломления РЖЭ-1 предназначены для использования при поверке, калибровке и ремонте рефрактометров в качестве эталона 2-го разряда в соответствии с ГОСТ 8.583-2OO3 «ГСИ. Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».
Описание
Принцип работы с набором жидких мер показателя преломления РЖЭ-1 состоит в нанесении препаратов, входящих в набор, на измерительную призму рефрактометра, измерении показателя преломления riD препарата, и определении погрешности поверяемого рефрактометра путем сравнения полученных значений с данными, приведенными в свидетельстве о поверке набора жидких мер показателя преломления РЖЭ-1.
Набор жидких мер показателя преломления РЖЭ-1 состоит из 6 препаратов стабильных углеводородов и галогенпроизводных: п-гептан, циклогексан, 1,2-дихлорэтан, углерод четыреххлористый, бензол, а-бромнафталин, для которых определен показатель преломления По20 на длине волны 589,3 нм (желтая линия D спектра излучения натрия), и температурный коэффициент показателя преломления.
Препараты расфасованы в ампулы и помещаются в картонную тару, устройство которой предохраняет ампулы от резких ударов и повреждений.

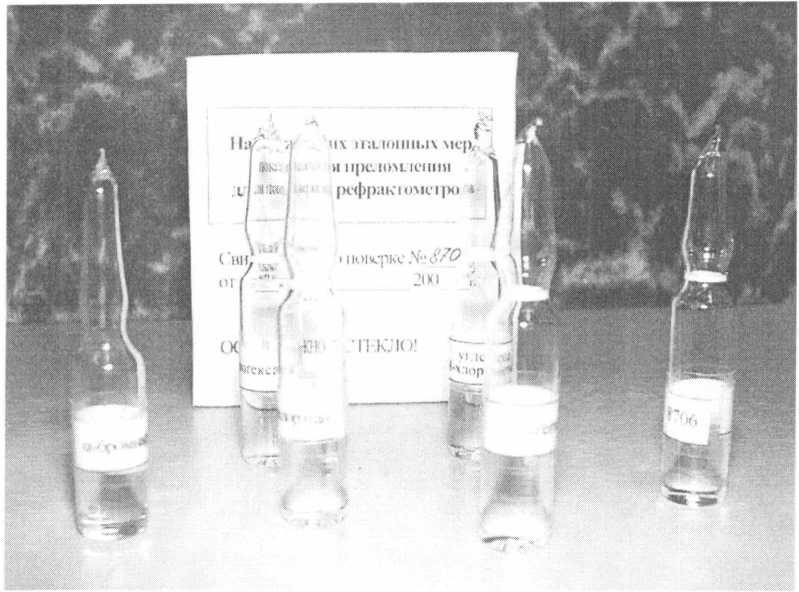

Общий вид набора жидких мер показателя преломления РЖЭ-1 представлен на рисунке 1.
Рис.1.
Технические характеристики
|
Наименование параметра |
. Значение параметра |
|
Показатель преломления Пй20 препарата при температуре 20°С | |
|
- п-гептан |
от 1,385 до 1,388 |
|
- циклогексан |
от 1.425 до 1.428 |
|
- 1,2-дихлорэтан |
от 1.443 до 1,446 |
|
- углерод четыреххлористый |
от 1,459 до 1,462 |
|
- бензол |
от 1,500 до 1,504 |
|
- а-бромнаф гадин |
от 1,656 до 1.659 |
|
Температурный коэффициент показателя преломления препарата в диапазоне температур (20 - 25)°С, Дпо'ДТ, град'1 | |
|
- п-гептан |
от 0,00045 до 0,00055 |
|
- циклогексан |
от 0.00050 до 0.00060 |
|
- 1,2-дихлорэтан |
от 0,00050 до 0,00060 |
|
- углерод четыреххлористый |
от 0,00055 до 0.00065 |
|
- бензол |
от 0,00060 до 0,00070 |
|
- а-бромнафталин |
от 0,00040 до 0,00060 |
|
Предел допускаемой абсолютной погрешности измерений показателя преломления по, не более |
0,00003 |
|
Объем препарата в ампуле, мл |
1.5 ±0,1 |
|
Габаритные размеры укладочной коробки, мм, не более |
70 х 80 х 12 |
|
Масса набора, г, не более |
50 |
Набор эксплуатируется при температуре окружающего воздуха от 20 до 25°С и относительной влажности не более 80 % .
Знак утверждения т ипа
Злак утверждения типа наносится на титульный лист руководства по эксплуатации набора типографским способом.
Комплектность
Наборы жидких мер показателя преломления РЖЭ-1 поставляются в следующем комплекте:
|
Наименование |
Количество, гггг. |
|
п-гептан ГОСТ 25828-83 |
1 ампула 1.5 мл |
|
Циклогексан ГОСТ 14198-78, сорт высший |
1 ампула 1,5 мл |
|
1,2-дихлорэтан ГОСТ 1942-86, сорт высший |
1 ампула 1,5 мл |
|
Углерод четыреххлориетый ГОСТ 20288-74, химически чистый (х.ч.) |
1 ампула 1,5 мл |
|
Бензол ГОСТ 9572-93, высшей очистки |
1 ампула 1.5 мл |
|
а-бромнафгаггин ТУ-6-09-186-70 |
1 ампула 1,5 мл |
|
Руководство по эксплуатации ЭКИТ 6.950.000 РЭ |
[ |
|
Свидетельство о поверке |
1 |
По желанию заказчика могут поставляться отдельные препараты из набора жидких мер
показателя преломления РЖЭ-1 или набор не в полном составе.
Поверка
осуществляется при выпуске из производства в соответствии с методикой поверки (Приложение 1 к Руководству по эксплуатации ЭКИТ 6.950.000 РЭ), согласованной с ГЦИ СИ ФГУП «ВНИИОФИ» в январе 2003 г.
Средства иоверки:
- гониометр-спектрометр типа ГС-2, ТУ 3-3.441-76, номер по Государственному реестру 3298-78, погрешность измерения углов одним приемом не более ±1,0";
- полая угловая кювета из стекла К-8 по ГОСТ 13659-78 с внутренними преломляющими углами, близкими к 60° и 45°. Внутренние преломляющие углы кюветы должны быть измерены с погрешностью не более ± 1
- термометр ртутный типа СП-25, (10-40) °C, ц.д.0,()2°С, ГОСТ 28498-90;
- устройство для поддержания и регулировки температуры в помещении в диапазоне от 20±0,2 до 25±0,2 ,;С (например, кондиционер);
- дозатор пипеточный ДПВ-1-1000-5000, номер'по Государственному’ реестру 14741-99, объем дозируемой жидкости до 5 мл, погрешность ±2,5%.
Срок использования набора не более 3 лет с момента выпуска.
Сведения о методах измерений
Основные методы измерений приведены в Руководстве по эксплуатации.
Нормативные и технические доку менты
ГУ 4437-006-40001819-03. «Набор жидких мер показателя преломления РЖЭ-1. Технические условия».
ГОСТ 8.583-2003 «ГСП. Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».
Рекомендации к применению
Наборы жидких мер показателя преломления РЖЭ-1 рекомендуются к применению в области выполнения работ по опенке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
