Приборы для поверки квадрантов ППК
| Номер в ГРСИ РФ: | РБ 03 01 6104 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО ИМЦ "МИКРО", г. Санкт-Петербург |
|
Описание типа РБ 03 01 6104 16 [2017-02-08]
rb-03-01-6104-16_2017-02-08.pdf
|
Скачать |
Приборы для поверки квадрантов ППК (далее - приборы) предназначены для поверки квадрантов оптических КО-10, КО-ЗО, КО-60, КО-60М и клинометров (инклинометров) в измерительных лабораториях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6104 16 |
| Наименование | Приборы для поверки квадрантов ППК |
| Год регистрации | 2016 |
| Номер сертификата | 10642 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2017-09-13 |
| Получатель сертификата | ООО ИМЦ "МИКРО", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО ИМЦ "МИКРО"
Адрес: 195251, г. Санкт-Петербург, ул. Политехническая, д.29
Контакты: (812)591-66-61 / mikro@mebil.stu.neva.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 51161-12 (2012 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП)(НТК №10-16). |
Поверители
Скачать
|
Описание типа РБ 03 01 6104 16 [2017-02-08]
rb-03-01-6104-16_2017-02-08.pdf
|
Скачать |
Описание типа
Назначение
Приборы для поверки квадрантов ППК (далее - приборы) предназначены для поверки квадрантов оптических КО-10, КО-ЗО, КО-60, КО-60М и клинометров (инклинометров) в измерительных лабораториях.

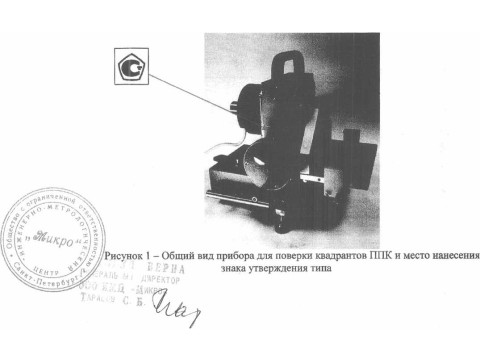

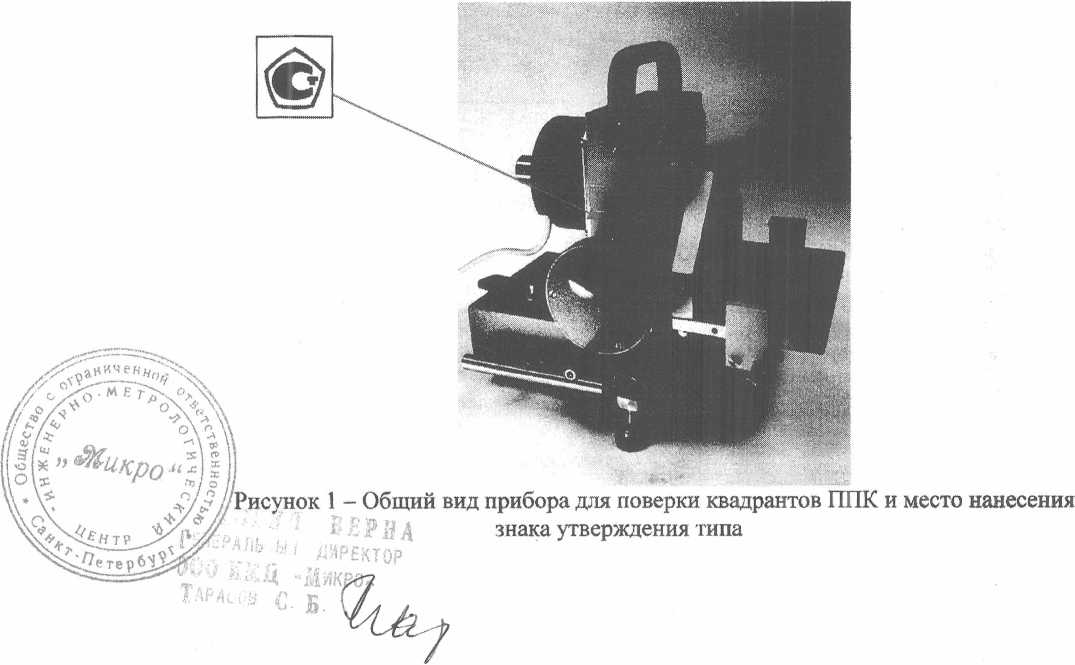

Описание
Основными частями приборов для поверки квадрантов ППК являются основание с регулируемыми опорами и прецизионное поворотное устройство, соединенное с оптоэлектронным круговым преобразователем. Шпиндель поворотного устройства вращается в прецизионных подшипниках. На правом конце шпинделя крепится столик для установки поверяемого квадранта. Вращение шпинделя осуществляется с помощью рукояток грубой и тонкой подачи.
Принцип работы прибора заключается в следующем: шпиндель поворотного устройства устанавливается в нулевое положение по показаниям кругового преобразователя, после чего на столик устанавливается поверяемый квадрант, шкала которого выставлена точно в нулевое положение, а уровень квадранта находится в среднем положении. Затем, вращением наружного лимба и наводящего винта квадранта, по оптической шкале квадранта выставляется угол щ, соответствующий поверяемой точке. После этого вращением рукоятки грубой и тонкой подачи прибора столик с установленным квадрантом тоже поворачивается на угол сц, пока пузырек основного уровня квадранта не вернется среднее положение. Угол поворота шпинделя, к которому прикреплен столик с установленным на нем квадрантом, отсчитывается оптоэлектронным круговым преобразователем, который непосредственно подключен к компьютеру для регистрации углов поворота шпинделя. Таким образом, погрешность квадранта определяется как разность показаний квадранта и прибора.
Программное обеспечение
Приборы для поверки квадрантов ППК имеют в своем составе ПО КВАДРАНТ, используемое для получения и обработки данных с оптоэлектронного кругового преобразователя. ПО функционирует на базе персонального компьютера с операционной системой Windows ХР или Windows 7.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
КВАДРАНТ |
КВАДРАНТ.ехе |
V. 1.0 |
2ecaaefe8639f68ced 8af8333674aa5d |
MD5 |
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» по МИ 3286-2010
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений углов,... ° |
от 0 до 360 |
|
Дискретность отсчета,...” |
1 |
|
Пределы допускаемой абсолютной погрешности прибора,... " |
±3 |
|
Вариация показаний,... ” |
2 |
|
Габаритные размеры прибора, не более, мм -ширина -глубина -высота |
350 250 280 |
|
Масса прибора, не более, кг |
20 |
|
Условия эксплуатации: Диапазон рабочих температур,... °C Относительная влажность воздуха, % |
20±2 не более 80 без конденсата |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора.
Комплектность
|
! Наименование |
Количество |
|
1) Прибор для поверки квадрантов ППК |
1 шт. |
|
2) Ящик укладочный |
1 шт. |
|
3) Приспособление для установки меры плоского угла, применяемой для поверки прибора |
1 шт. |
|
4) Персональный компьютер |
1шт. |
|
5) Программное обеспечение на CD-диске |
: 1 ШТ. |
|
6) Принтер (по заказу потребителя) |
1 шт_. |
|
7) Руководство по эксплуатации |
..... Д эЬ. |
|
8) Методика поверки L. |
Поверка
осуществляется в соответствии с документом МП 51161-12 «Приборы для поверки квадрантов ППК. Методика поверки», разработанным ООО ИМЦ «Микро» и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 года.
Основное поверочное оборудование: мера плоского угла призматическая, тип 4, 12 граней, разряд 2; автоколлиматор АКУ-0,2.
Сведения о методах измерений
Методики измерений изложены в документе «Приборы для поверки квадрантов ППК. Руководство по эксплуатации. ППК000РЭ» в разделе «Применение прибора».
Нормативные документы
8.016-81 ГСИ. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского утла
Технические условия ООО ИМЦ «Микро» ТУ 3943-005-25892761-2011
