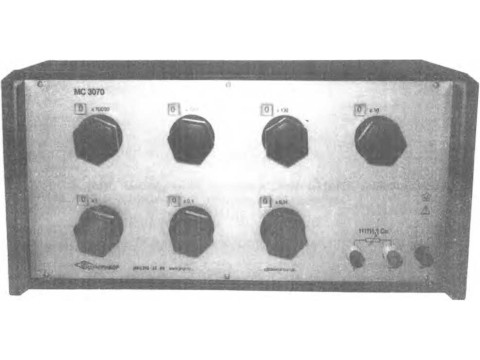

Меры электрического сопротивления постоянного тока многозначные МС 3070

Номер в ГРСИ РФ:	РБ 03 13 6117 16
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ООО предприятие "ЗИП-Научприбор", г. Краснодар

Скачать

Описание типа РБ 03 13 6117 16 [2016-12-30]

rb-03-13-6117-16_2016-12-30.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Меры электрического сопротивления постоянного тока многозначные МС 3070 предназначены для воспроизведения электрического сопротивления.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6117 16
Наименование	Меры электрического сопротивления постоянного тока многозначные МС 3070
Год регистрации	2016
Номер сертификата	10655
Дата регистрации	2016-09-29
Срок действия	2017-06-29
Получатель сертификата	ООО предприятие "ЗИП-Научприбор", г. Краснодар, Россия (RU)

Производитель / Заявитель

ООО предприятие "ЗИП-Научприбор"

Адрес: 350072, г. Краснодар, ул. Московская, 5

Контакты: (861) 252-32-20 // (861) 252-33-83

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ИУСН 411642.001 РЭ (МИ 1695-87).
Признание поверки	Первичная при выпуске из производства: Краснодарский ЦСМ (аттестат аккредитации - № RA.RU.311441, шифр поверительного клейма - АУ)(НТК №10-16).

Поверители

Скачать

Описание типа РБ 03 13 6117 16 [2016-12-30]

rb-03-13-6117-16_2016-12-30.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения тина Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия мер электрического сопротивления постоянного тока многозначных МС 3070 с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (10'2~ 1,111111 Ю5)Ом.

Конструктивно меры электрического сопротивления МС 3070 состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС 3070 применяются ситаллофольговые резисторные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС 3050 и МС 3050М. Меры МС 3050 и МС ЗО5ОМ прошли испытания и включены в Государственный реестр. На фото 1 представлен внешний вид лицевой стороны и на фото 2 задней стороны меры электрического сопротивления постоянного тока многозначной МС 3070(далее ММЭС).

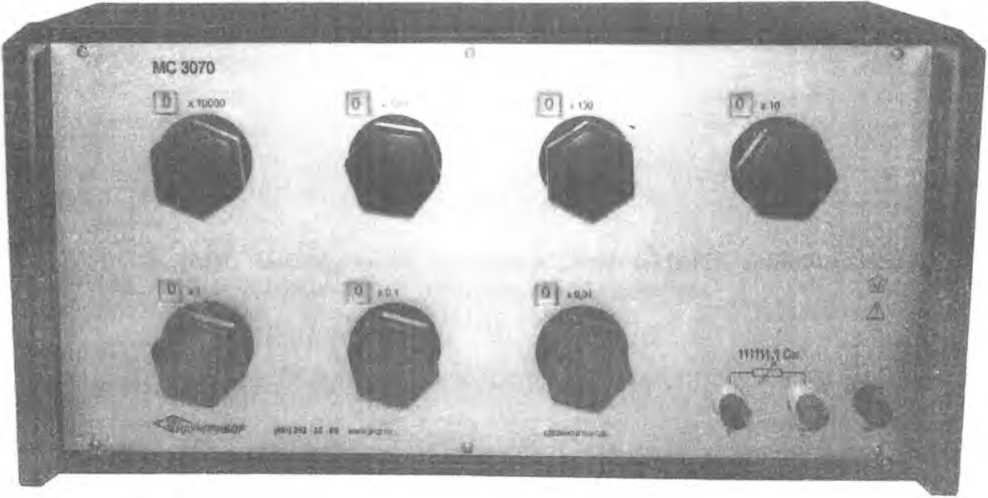

Фото 1

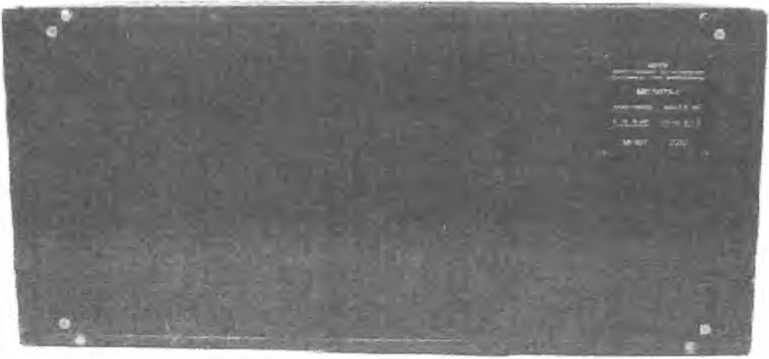

Фото 2

1 — место клеймения

Технические характеристики

Номинальные значения сопротивления

одной ступени старшей декады 10000 >м.

одной ступени младшей декады 0.0 » ( ■

ММЭС имеют семь измерительных декад, обеспечивающих возможность установления следующих значений сопротивлений

1 декада-Юх 10000 Ом. 2 декада-Юх 1000 Ом. 3 декада-Юх 100 Ом. 4 декада-Юх 10 Ом. 5 декада- 10x1 Ом. 6 декада-10x0.1 Ом. 7 декада-Юх0.01 О.м.

Классы точности для

МС 3070-1

0.001/1.5 НГ 0.002; 1.5-10* 0.005 1.5 10"'

МС 3070-2

МС 3070-3

Пределы допускаемого относительного отклонения действительного значения сопротивления ММЭС от номинального значения в % определяются по формуле

5 = ± [0.01 + 1.5-10' "( |)] (, h

где R- номинальное значение включаемого сопротивления. Ом

Пределы допускаемой основной погрешности ММЭС в % от номинального значения в течение года со дня первой поверки после изготовления (годовая нестабильность сопротивления) определяются по формуле

5 =±[0 1.5-10- (12)

где С- 0.001: 0.002: 0.005 соответственно для МС 3070-1. МС 3070-2. МС 3070-3.

Пределы допускаемой основной погрешности в течение любого года эксп.г ат лини ■ после первого года) соответствуют установленному классу точности.

Номинальные и максимальные значения мощности рассеивания, на одну ступень 1...5 декад ММЭС соответствуют приведенным в таблице 1

Таблица 1

j Наименование характеристики 1 i	Условное обозначение типа ММЭС
	МС 3070-1	МС 3070-2	МС 3070-3
		Класс точности
	0.001	0.002	0.005
i Номинальная мощность рассеивания. Вт	0.01
Максимальная мощность рассеивания. Вт	0.03	0.05	•0.10

Номинальные и максимальные значения мощности рассеивания, на одну ступень 6 и7 декад

ММЭС соответствуют приведенным в таблице 2

Таблица 2

Наименование характеристики	: Условное обозначение типа ММЭС
	! МС 3070-1	5 МС 3070-2	\| МС 3070-3
Номинальная мощность рассеяния. Вт		0,02
Максимальная мощность рассеяния. Вт		0.20
Нормальные условия применения приведены в таблице 3. Таблица 3
Влияющая величина	Условное обозначение		ММЭС
	МС 3070-1	МС 3070-2	МС 3070-3
	Класс точности МУ		1ЭС
	0.001	0.002	0,005
Температура окружающего воздуха. 0 С	20.0±0.2	20.0±0.5
Относительная влажность воздуха. %		от 25 до 80
Атмосферное давление, кПа (мм рт.ст.)	84-106,7(630-800)
Выдержка в указанных условиях, ч, не менее	_______2 J		£ _

Полный средний срок службы, лет Масса, кг не более

И)

485x240x250

Габаритные размеры, мм не более

Знак утверждения тина

Знак утверждения типа наносится на эксплуатационную документацию -типографским или печатным способом, на шильд. закрепленный на задней панели ММЭС. методом металлографию».
