Измерители защитного слоя бетона Поиск

Назначение

Измерители защитного слоя бетона Поиск (далее - приборы), предназначены для измерения толщины защитного слоя бетона и определения расположения стальной арматуры.

Описание

Принцип работы приборов заключается в регистрации изменения электромагнитного поля преобразователя при взаимодействии с элементами арматуры. Сигнал воспринимается электронным блоком и преобразуется в значение толщины защитного слоя бетона.

Приборы выпускаются в двух модификациях - Поиск-2.5 и Поиск-2.6, имеющих базовый набор сервисных функций: измерение толщины защитного слоя при известном диаметре, выбор диаметра арматуры, хранение и просмотр результатов измерений и отличающихся размерами индуктивного преобразователя и способом определения неизвестного диаметра арматуры.

Прибор обеспечивает:

- измерение толщины защитного слоя бетона;

- определение расположения стальной арматуры;

- фиксацию результатов измерения в энергонезависимой памяти;

- определение неизвестного диаметра арматуры;

- передачу измерений на ПК.

Модификация ПОИСК-2.5 выпускается в двух исполнениях:

- исполнение 1- ПОИСК -2.51 имеет:

а) базовый набор функций с хранением и просмотром результатов измерения по дате и времени измерения;

б) дополнительную функцию - определение неизвестного диаметра арматуры с использованием диэлектрической прокладки;

в) вывод данных и результатов измерений на персональный компьютер (ПК) через USB кабель.

- исполнение 2 - ПОИСК - 2.52 имеет:

а) базовый набор функций с хранением и просмотром результатов измерения без указания даты и времени измерения;

Оба исполнения выполнены в виде малогабаритного электронного блока с чернобелым дисплеем и 12-клавишной клавиатурой, питание осуществляется от встроенного источника питания.

Модификация ПОИСК - 2.6 имеет:

а) базовый набор сервисных функций с хранением и просмотром результатов измерения по дате и времени измерения;

б) дополнительную функцию - определение неизвестного диаметра арматуры без использования диэлектрической прокладки;

в) вывод данных и результатов измерений на персональный компьютер (ПК) через USB кабель.

Прибор выполнен в виде малогабаритного электронного блока с цветным дисплеем и 12-клавишной клавиатурой, питание осуществляется от встроенного источника питания.

Место пломбирования и клеймения приборов от несанкционированного доступа для модификации Поиск-2.5 расположено в батарейном отсеке электронного блока на винте крепления корпуса, для модификации Поиск-2.6 на винте крепления задней панели электронного блока.

Место пломбирования -дновременно является местом нанесения описка клейма при поверке.

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-4.

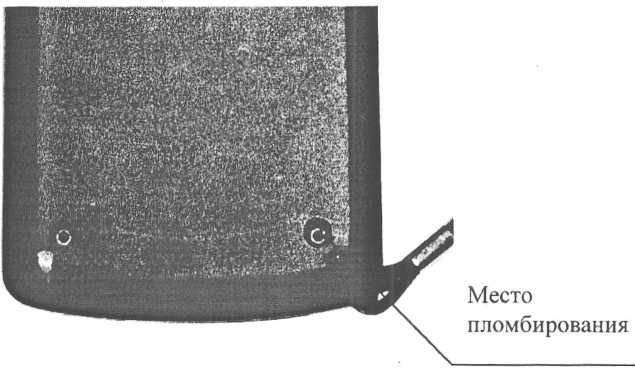

Рисунок 1 - Место пломбирования и клеймения приборов модификации Поиск-2.5 (двух исполнений)

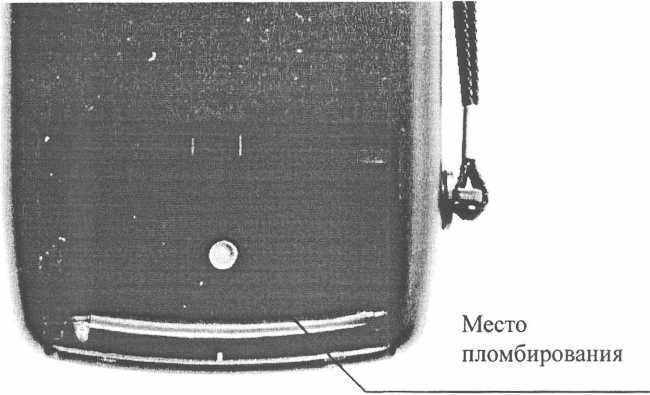

Рисунок 2 - Место пломбирования и клеймения прибора модификации Поиск-2.6

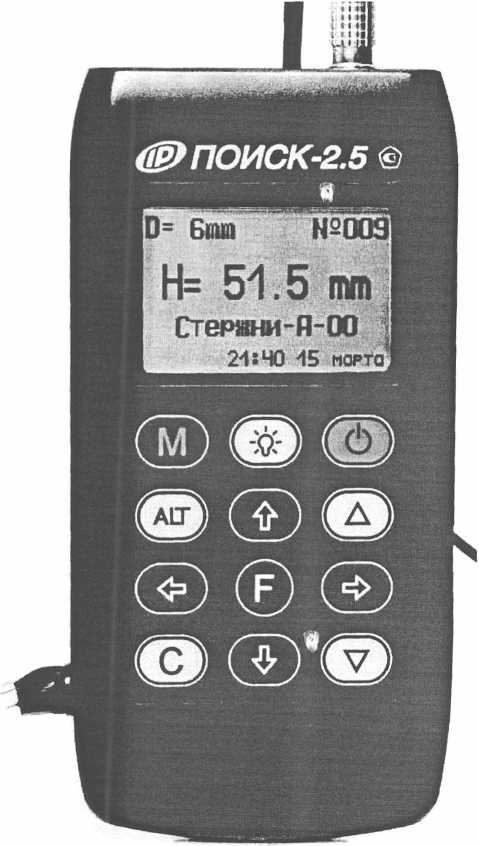

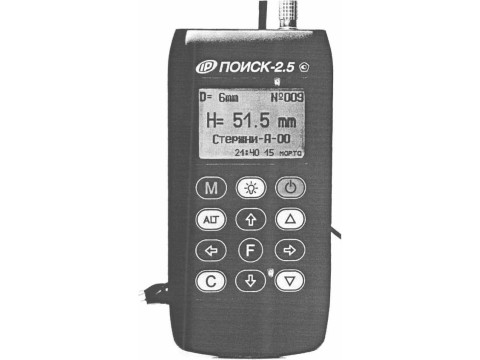

Рисунок 3 - Общий вид прибора модификации Поиск-2.5

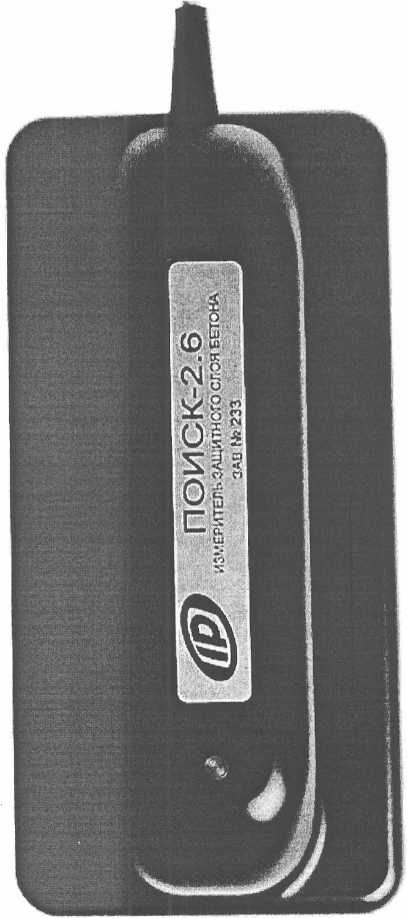

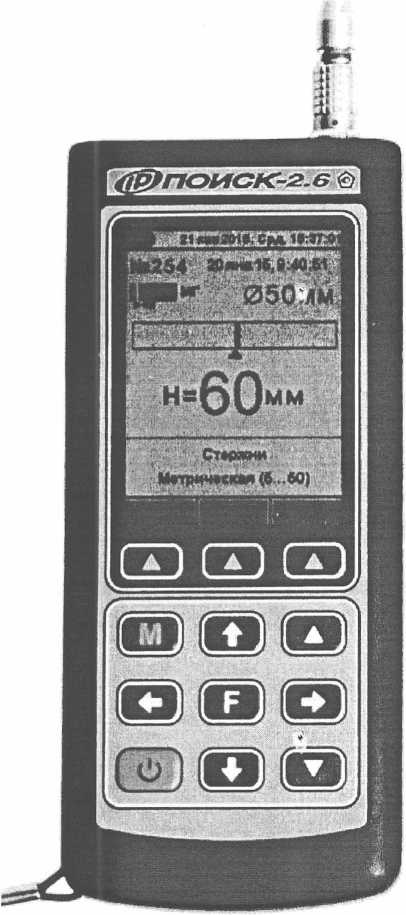

Рисунок 4 - Общий вид прибора модификации Поиск-2.6

Программное обеспечение

Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи: тип микроконтроллера AT91SAM7S256 фирмы "Atmel" (США) или аналог.

Управляющая программа микроконтроллера реализует алгоритм:

- регистрация изменения электромагнитного поля датчика и преобразование его в значение толщины защитного слоя бетона;

- поиск арматурных стержней методом сканирования и определение неизвестного диаметра арматуры.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Диапазоны измерений толщины защитного слоя бетона, мм для

- диаметров арматуры 3... 12 мм..............................................................от 2 до 100

- для диаметров арматуры 14.. .30 мм......................................................от 3 до 120

- для диаметров арматуры 32...50 мм.....................................................от 10 до 170

Межарматурное расстояние, мм, не менее: - для диаметров арматуры 3... 10 мм...............................................................100

- для диаметров арматуры 12...50 мм............................................................ 200

Пределы допускаемой основной абсолютной

погрешности измерения толщины защитного слоя бетона, мм

- для толщины защитного слоя от 5 до 130 мм ..................................... ± (0,03Н +0,5)

где Н - измеренное значение толщины защитного слоя, мм

- для толщины защитного слоя от 2 до 5 мм и св. 130 до 170 мм .................не нормируется

Пределы допускаемой дополнительной погрешности измерения толщины защитного слоя бетона при отклонении температуры окружающей среды от нормальной области на каждые 10 °C в пределах рабочего диапазона температур, % ................................................................. ±1,0

Рабочие условия эксплуатации:

- рабочий диапазон температур окружающего воздуха, °C............... от минус 10 до плюс 40

- относительная влажность воздуха при плюс 25 °C, %............................................до

- атмосферное давление, кПа...............................................................от 84,0 до 106,7

Потребляемая мощность, Вт, не более

Продолжительность непрерывной работы, ч, не менее

Масса прибора, кг, не более

Габаритные размеры (длинахширинахвысота), не менее, мм:

- блока электронного (для всех модификаций и исполнений) .......................... 145x60x20

- преобразователя индуктивного'................................................................ 150x30x30

Средняя наработка на отказ, ч, не менее

Полный средний срок службы, лет, не менее

Знак утверждения типа

наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408311.100 РЭ, НКИП.408312.100 РЭ.

Комплектность

Поверка

осуществляется по методике поверки, изложенной в разделе 6 руководств по эксплуатации НКИП.408311.100 РЭ, НКИП.408312.100 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» 29 декабря 2009 года.

Основное средство поверки: штангенциркуль ШЦ-П-250-0,05 ГОСТ 166-89, погрешность измерения ± 0,05 мм.

Сведения о методах измерений

Описание методики измерений содержится в руководствах по эксплуатации НКИП.408311.100 РЭ, НКИП.408312.100 РЭ.

Нормативные документы

ТУ 4276-003-7453096769-03 «Измеритель защитного слоя бетона «Поиск». Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
