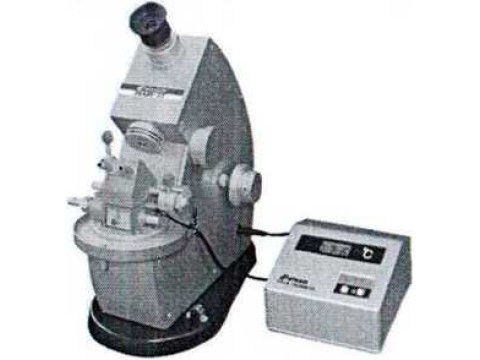

Рефрактометры Abbe NAR, DR
| Номер в ГРСИ РФ: | РБ 03 11 3638 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Рефрактометры |
| Производитель / заявитель: | "Atago Co., LTD", Япония |
Рефрактометры Abbe NAR, DR (далее - рефрактометры) предназначены для измерения показателя преломления nD жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3638 19 |
| Наименование | Рефрактометры Abbe NAR, DR |
| Год регистрации | 2019 |
| Номер сертификата | 12745 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | фирма "Atago Co., LTD", Япония (JP) |
Производитель / Заявитель
фирма "Atago Co., LTD"
Адрес: 32-10, Honcho, Itabashi-ku, Tokyo 173 173-0001
Контакты: 81-3-3964-6156
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП .1789-2008. (изменение №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 11 3638 19 [2013-09-27]
rb-03-11-3638-19_2013-09-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3638 19 [2021-06-07]
rb-03-11-3638-19_2021-06-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3638 19 [2008-06-24]
rb-03-11-3638-19_2008-06-24.pdf
|
Скачать |
Описание типа
Назначение
Рефрактометры Abbe NAR, DR (далее - рефрактометры) предназначены для измерения показателя преломления nD жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.
Область применения - исследовательские и заводские лаборатории предприятий пищевой, химической, фармацевтической и другие области деятельности.
Описание
Принцип действия рефрактометров основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух оптических сред с различными показателями преломления, одна из которых измерительная призма рефрактометра, а другая - измеряемая жидкая среда.
Проба измеряемой жидкости объемом от 0,4 мл до 1 мл помещается в измерительную кювету на поверхности измерительной призмы. При освещении кюветы монохроматическим излучением образуется граница света и тени, положение которой соответствует предельному углу преломления для системы двух сред. Положение границы света и тени, зарегистрированное оптическим датчиком или визуально оператором, позволяет определить показатель преломления и (или) содержание сахарозы в измеряемой жидкой среде.
Рефрактометры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками: NAR-1T Liquid; NAR-1T Solid; NAR-2T; NAR-3T; NAR-4T; DR-A1-plus, DR-M2, DR-M4.
Рефрактометры выполнены в металлическом корпусе, внутри которого смонтированы:
- осветительный блок, включающий светодиодный источник света, поляризационный фильтр, интерференционный светофильтр;
- измерительная кювета с сапфировой призмой и встроенным датчиком температуры;
- регистрирующий блок, включающий систему линз и оптический датчик, регистрирующий положение границы света и тени.
Выходной сигнал оптического датчика обрабатывается микропроцессором и на жидко-кристаллический дисплей выводится показатель преломления по или содержание сахарозы в единицах Brix, а также текущее значение температуры измеряемой пробы.
Рефрактометры снабжены последовательным интерфейсом RS-232C для присоединения персонального компьютера или печатающего устройства.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

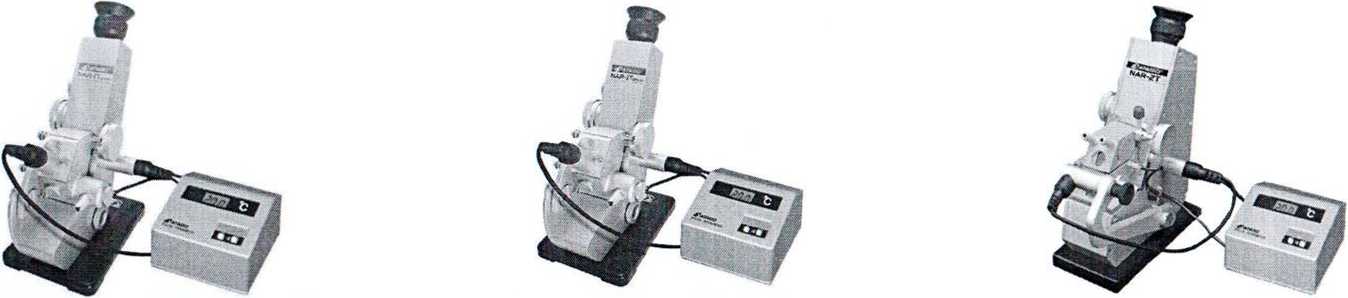

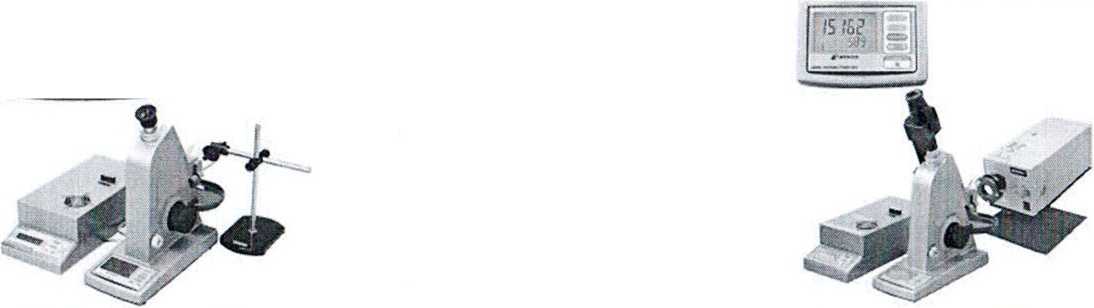

Внешний вид рефрактометров представлен на рисунке 1. (( )i
JI и ст х
Рефрактометр NAR-1T Liquid
Рефрактометр NAR-1T Solid
Рефрактометр NAR-2T
Рефрактометр DR-A1-plus
г «Г.
Рефрактометр NAR-3T
Рефрактометр NAR-4T
is is?; „и
Рефрактометр DR-M2
Рефрактометр DR-M4
Рисунок 1. Внешний вид рефрактометров Abbe NAR, DR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики рефрактометров Abbe NAR, DR представлены в таблицах 1,2.
Таблица 1
|
Характеристика |
NAR-1T Liquid |
NAR-1T Solid |
NAR-2T |
NAR-3T |
NAR-4T |
|
Диапазон измерений показателя преломления nD |
ОТ 1,3000 до 1,7000 |
от 1,3000 до 1,7000 |
от 1,3000 до 1,7000 |
от 1,3000 до 1,7100 |
от 1,4700 до 1,8700 |
|
Диапазон измерений содержания сахарозы, % BRIX |
от 0 до 95 |
от 0 до 95 |
от 0 до 95 |
от 0 до 95 |
- |
|
Пределы допускаемой абсолютной погрешности измерения: -показателя преломления nD - содержания сахарозы BRIX,% |
±0,0002 ±0,2 |
±0,0002 ±0,2 |
±0,0002 ±0,2 |
±0,0001 ±0,2 |
±0,0002 |
|
Габаритные размеры, мм, не более |
130x180x230 |
130x180x230 |
120x200x250 |
120x310x250 |
130x180x230 |
|
Масса, кг, не более |
3,4 |
3,4 |
5,8 |
9,0 |
3,4 |
|
Диапазон рабочих температур, °C |
от 15 до 25 | ||||
|
Потребляемая мощность, В А, не более |
6 |
6 |
6 |
18 |
6 |
|
Средний срок службы, лет, не менее |
8 | ||||
2
|
Характеристика |
DR-A1-plus |
DR-M2 |
DR-M4 | |
|
1 Диапазон измерений показателя преломления nD |
2 от 1,3000 до 1,7100 |
_______ 3_________________ от 1,3277 до 1,7379 (450нм) от 1,3000 до 1,7100 (589нм) от 1,2912 до 1,7011 (680нм) от 1,2746 до 1,6843 (110Онм) |
_________ 4 от 1,5164 до 1,9164 (450нм) от 1,4700 до 1,8700 (589нм) от 1,4558 до 1,8557 (680нм) от 1,4304 до 1,8303 (110Онм) | |
|
Диапазон измерений co-держания сахарозы, % BRIX |
от 0 до 95 |
— |
— | |
|
П |
ределы допускаемой абсолютной погрешности змерения: токазателя преломления nD содержания сахарозы, % BRIX |
± 0,0002 ±0,2 |
± 0,0002 | |
|
С |
абаритн.ые размеры, мм, не более |
130x290x310 | ||
|
асса.кг, не более |
6,0 | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Диапазон рабочих температур, °C |
от 15 до 25 | ||
|
Потребляемая мощность, В А, не более |
10 |
100 |
100 |
|
Средний срок службы, лет, не менее |
8 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки рефрактометров определяется заказом в соответствии с технической документацией фирмы
"Atago Со., LTD.", Япония. Основной комплект поставки представлен в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Рефрактометр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Atago Со., LTD.", Япония.
МРБ МП.1789-2008 " Рефрактометры серии Master, АТС-20Е, N-10E, N-20E, HSR-500, N-3000E, рефрактометры Abbe NAR, Abbe DR, рефрактометры RX, рефрактометры цифровые портативные PAL, PAL-RI, PR, PEN-PRO. Методика поверки".
Заключение
Рефрактометры Abbe NAR, DR соответствуют требованиям документации фирмы "Atago Со., LTD.", Япония; Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU ДДР.АУ04.В.009589 от 25.02.2015).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
