Рефрактометры серии Master, HSR-500
| Номер в ГРСИ РФ: | РБ 03 11 3637 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Рефрактометры |
| Производитель / заявитель: | "Atago Co., LTD", Япония |
Рефрактометры серии Master, HSR-500 (далее - рефрактометры) предназначены для измерения показателя преломления По жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3637 19 |
| Наименование | Рефрактометры серии Master, HSR-500 |
| Год регистрации | 2019 |
| Номер сертификата | 12746 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | фирма "Atago Co., LTD", Япония (JP) |
Производитель / Заявитель
фирма "Atago Co., LTD"
Адрес: 32-10, Honcho, Itabashi-ku, Tokyo 173 173-0001
Контакты: 81-3-3964-6156
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1789-2008 (изменения №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 11 3637 19 [2008-06-24]
rb-03-11-3637-19_2008-06-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3637 19 [2021-06-07]
rb-03-11-3637-19_2021-06-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3637 19 [2013-10-22]
rb-03-11-3637-19_2013-10-22.pdf
|
Скачать |
Описание типа
Назначение
Рефрактометры серии Master, HSR-500 (далее - рефрактометры) предназначены для измерения показателя преломления По жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.
Область применения - исследовательские и заводские лаборатории предприятий пищевой, химической, фармацевтической и другие области деятельности.
Описание
Принцип действия рефрактометра основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух оптических сред с различными показателями преломления, одна из которых измерительная призма рефрактометра, а другая - измеряемая жидкая среда.
Проба измеряемой жидкости объемом от 0,4 мл до 1 мл помещается в измерительную кювету на поверхности измерительной призмы. При освещении кюветы монохроматическим излучением образуется граница света и тени, положение которой соответствует предельному углу преломления для системы двух сред. Положение границы света и тени, визуально регистрируемое оператором, позволяет определить показатель преломления или содержание сахарозы в измеряемой жидкой среде.
Рефрактометры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками: Master a; Master 20а; Master 20Т; Master 20М;
Master 53а; Master 53Т; Master 53M; Master 50H; Master 80H; Master 93H; Master 100H;
Master R1; HSR-500.

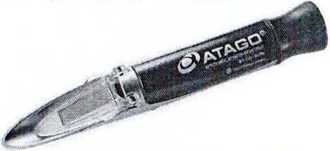

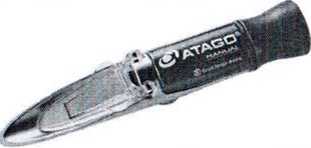

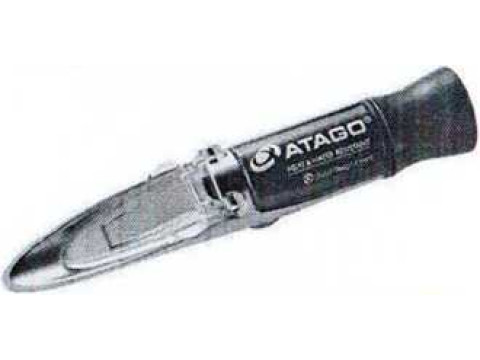

Место нанесения знака поверки (клейма-наклейки) указано в прило Внешний вид рефрактометров представлен на рисунке 1.
Рефрактометр Master а
Рефрактометр Master 20а
Рефрактометр Master 20Т
Рефрактометр Master 20М
Рефрактометр Master 53а
Рефрактометр Master 53Т
Рефрактометр Master 53М
Рефрактометр Master 93Н
Рефрактометр Master 50Н
Рефрактометр Master 80Н
Рефрактометр Master R1
Рефрактометр Master 100Н
Рефрактометр HSR-500
Рисунок 1. Внешний вид рефрактометров серии Master, HSR-500
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики рефрактометров серии Master, HSR-500 представлены в таблице 1.
Таблица 1
|
Исполнение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности (при температуре жидкой среды 20 °C) |
Степень защиты оболочки по ГОСТ 14254 |
Диапазон рабочих температур, °C |
Габаритные размеры, мм, не более |
Масса, г, не более |
Примечание | ||
|
% Brix |
nD |
% Brix |
По | ||||||
|
Master а |
от 0 до 33 |
— |
±0,2 |
— |
IP65 |
от 15 до 25 |
33x33x204 |
160 |
АТС1) |
|
Master 20а |
от 0 до 20 |
— |
±0,2 |
— |
IP65 |
32x34x207 |
165 |
АТС1) | |
|
Master 20Т |
от 0 до 20 |
— |
±0,2 |
— |
— |
32x34x207 |
165 |
АТС1) | |
|
Master 20М |
от 0 до 20 |
— |
±0,2 |
— |
— |
32x34x207 |
165 |
— | |
|
Master 53а |
от 0 до 53 |
— |
±0,5 |
— |
IP65 |
33x33x168 |
120 |
АТС1* | |
|
Master 53Т |
от 0 до53 |
— |
±0,5 |
— |
— |
33x33x168 |
120 |
АТС1) | |
|
Master 53M |
от 0 до 53 |
— |
±0,5 |
— |
— |
33x33x168 |
120 |
— | |
|
Master 50H |
от 0 до 50 |
— |
±0,5 |
— |
IP65 |
33x33x168 |
120 |
АТС1) | |
|
Master 80H |
от 30 до 80 |
— |
±0,5 |
— | |||||
|
Master 93H |
от 45 до 93 |
— |
±0,5 |
— | |||||
|
Master 100H |
от 60 до 100 |
—- |
±0,5 |
— | |||||
|
Master R1 |
— |
от 1,435 до 1,520 |
— |
±0,002 |
— |
33x33x168 |
200 |
— | |
|
HSR-500 |
от 0 до 90 |
— |
±0,2 |
— |
— |
44x44x200 |
600 |
АТС1) | |
11 Функция автоматической температурной компенсации:
- в диапазоне от 10 °C до 30 °C для Master 20а, Master 20Т, Master 53а, Master 53Т;
- в диапазоне от 10 °C до 40 °C для Master 50Н, Master 80Н, Master 93Н, Master 100H, HSR-500.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки рефрактометров определяется заказом в соответствии с технической документацией фирмы "Atago Со., LTD.", Япония. Основной комплект поставки представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Рефрактометр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Atago Со., LTD.", Япония.
МРБ МП. 1789-2008 " Рефрактометры серии Master, АТС-20Е, N-10E, N-20E, HSR-500, N-3000E, рефрактометры Abbe NAR, Abbe DR, рефрактометры RX, рефрактометры цифровые портативные PAL, PAL-RI, PR, PEN-PRO. Методика поверки".
Заключение
Рефрактометры серии Master, HSR-500 соответствуют требованиям документации фирмы "Atago Со., LTD.", Япония; Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU Д-ЗР.АУ04.В.009589 от 25.02.2015).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
