Рефрактометры цифровые портативные PAL, PAL-RI, PR
| Номер в ГРСИ РФ: | РБ 03 11 3639 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Рефрактометры |
| Производитель / заявитель: | "Atago Co., LTD", Япония |
Рефрактометры цифровые портативные PAL, PAL-RI, PR (далее - рефрактометры) предназначены для измерения показателя преломления по жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3639 19 |
| Наименование | Рефрактометры цифровые портативные PAL, PAL-RI, PR |
| Год регистрации | 2019 |
| Номер сертификата | 12747 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | фирма "Atago Co., LTD", Япония (JP) |
Производитель / Заявитель
фирма "Atago Co., LTD"
Адрес: 32-10, Honcho, Itabashi-ku, Tokyo 173 173-0001
Контакты: 81-3-3964-6156
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП .1789-2008 (изменения №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 11 3639 19 [2013-09-27]
rb-03-11-3639-19_2013-09-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3639 19 [2008-06-25]
rb-03-11-3639-19_2008-06-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3639 19 [2021-06-07]
rb-03-11-3639-19_2021-06-07.pdf
|
Скачать |
Описание типа
Назначение
Рефрактометры цифровые портативные PAL, PAL-RI, PR (далее - рефрактометры) предназначены для измерения показателя преломления по жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.
Область применения - исследовательские и заводские лаборатории предприятий пищевой, химической, фармацевтической и другие области деятельности.
Описание
Рефрактометры PAL, PAL-RI и PR представляют собой компактные приборы, работающие от батареи. Принцип действия рефрактометров основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух оптических сред с различными показателями преломления, одна из которых измерительная призма рефрактометра, а другая - измеряемая жидкая среда.
Проба измеряемой жидкой среды объемом от 0,4 мл до 1 мл помещается в измерительную кювету на поверхности измерительной призмы. При освещении кюветы монохроматическим излучением образуется граница света и тени, положение которой соответствует предельному углу преломления для системы двух сред. Положение границы света и тени, зарегистрированное оптическим датчиков, позволяет определить показатель преломления и (или) содержание сахарозы в измеряемой жидкой среде.
Результаты измерений отображаются на жидкокристаллическом дисплее.
Рефрактометры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками: PAL-1; PAL-2; PAL-3; PAL-a; PR-201 a; PR-101 a; PR-301a; PR-32a; PAL-R1; PEN-PRO.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

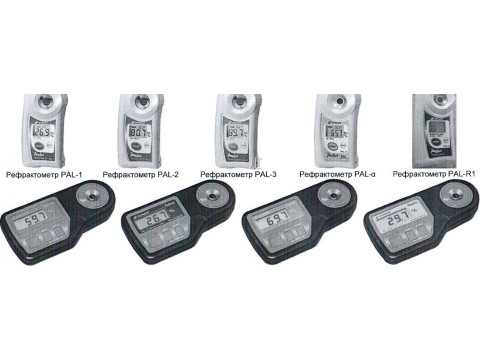

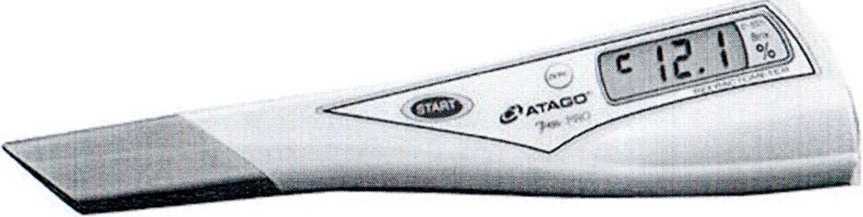

Внешний вид рефрактометров представлен на рисунке 1.
Рефрактометр PR-201 а
Рефрактометр PR-101 а
Рефрактометр PR-301o
Рефрактометр PR-32a
Рефрактометр PR-101a
Рисунок 1. Внешний вид рефрактометров цифровых портативных PAL, PAL-RI, PR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики рефрактометров цифровых портативных PAL, PAL-RI, PR
представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение | |||||||||
|
PAL-1 |
PAL-2 |
PAL-3 |
PAL-a |
PR-201a |
PR-101a |
PR-301a |
PR-32a |
PAL-RI |
PEN-PRO | |
|
Диапазон измерений содержания сахарозы, % BRIX |
ОТ 0 ДО 53 |
от 45 до 93 |
от 0 до 93 |
ОТ 0 до 85 |
от 0 до 60 |
от 0 до 45 |
от 45 до 90 |
от 0 до 32 |
— |
от 0 до 80 |
|
Диапазон измерений показателя преломления nD |
— |
от 1,3306 до 1,5284 |
— | |||||||
|
Диапазон автоматической компенсации температуры, °C |
от 10 до 75 |
от 10 до 40 |
от 5 до 40 |
от 10 до 40 |
от 5 до 40 |
от 5 до 45 |
от 10 до 100 | |||
|
Пределы допускаемой абсолютной погрешности измерения (при температуре жидкой среды 20 °C): - показателя преломления nD - содержания сахарозы BRIX, % |
±0,2 |
±0,0003 |
±0,2 | |||||||
|
Габаритные размеры, мм, не более |
55x31x109 |
40x90x170 |
55x31x109 |
160x38x18 | ||||||
|
Масса, кг, не более |
0,1 |
0,3 |
0,1 |
0,7 | ||||||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP65 |
IP64 |
IP65 | |||||||
|
Номинальное напряжение питания постоянного тока, В |
9 |
3 |
3 | |||||||
|
Объем пробы, мл, не менее |
0,3 |
0,1 |
0,3 |
0,3 | ||||||
|
Диапазон рабочих температур, °C |
________________________________от 15 до 25_________________________________ |
от 10 до 40 |
от 10 до 40 | |||||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки рефрактометров определяется заказом в соответствии с технической документацией фирмы "Atago Со., LTD.", Япония. Основной комплект поставки представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Рефрактометр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Atago Со., LTD.", Япония.
МРБ МП.1789-2008 " Рефрактометры серии Master, АТС-20Е, N-10E, N-20E, HSR-500, N-3000E, рефрактометры Abbe NAR, Abbe DR, рефрактометры RX, рефрактометры цифровые портативные PAL, PAL-RI, PR, PEN-PRO. Методика поверки".
Заключение
Рефрактометры цифровые портативные PAL, PAL-RI, PR соответствуют требованиям документации фирмы "Atago Со., LTD.", Япония; Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU Д-JP.АУ04.В.009589 от 25.02.2015).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
