Рефрактометры RX

Назначение

Рефрактометры RX (далее - рефрактометры) предназначены для измерения показателя преломления nD жидких сред и определения содержания сахарозы в растворах в соответствии с международной шкалой ICUMSA-74.

Область применения - исследовательские и заводские лаборатории предприятий пищевой, химической, фармацевтической и другие области деятельности.

Описание

Принцип действия рефрактометров основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух оптических сред с различными показателями преломления, одна из которых измерительная призма рефрактометра, а другая - измеряемая жидкая среда.

Проба измеряемой жидкости объемом от 0,4 мл до 1 мл помещается в измерительную кювету на поверхности измерительной призмы. При освещении кюветы монохроматическим излучением образуется граница света и тени, положение которой соответствует предельному углу преломления для системы двух сред. Положение границы света и тени, зарегистрированное оптическим датчиков, позволяет определить показатель преломления и (или) содержание сахарозы в измеряемой жидкой среде.

Рефрактометры выполнены в металлическом корпусе, внутри которого смонтированы:

- осветительный блок, включающий светодиодный источник света, поляризационный фильтр, интерференционный светофильтр с длиной волны 589,3 нм;

- измерительная кювета с сапфировой призмой и встроенным датчиком температуры;

- регистрирующий блок, включающий систему линз и оптический датчик, регистрирующий положение границы света и тени.

Выходной сигнал оптического датчика обрабатывается микропроцессором и на жидко-кристаллический дисплей выводится показатель преломления nD или содержание сахарозы в единицах Brix, а также текущее значение температуры измеряемой пробы.

Рефрактометры выпускаются в следующих модификациях, /отличающихся метрологическими характеристиками:    RX-5000a;    RX-5000i;    RX-5000a-Bev;

RX-5000i plus; RX-7000a; RX-9000a; RX-9000i, RX-007a.                   'e V-

Рефрактометры имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета величины показателя преломления и функции индикации. Операционная система, имеющая оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

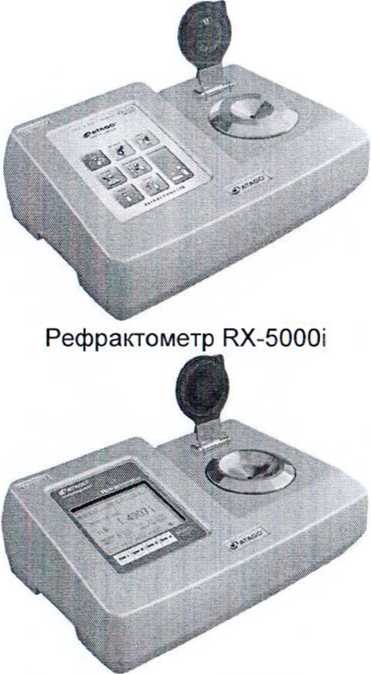

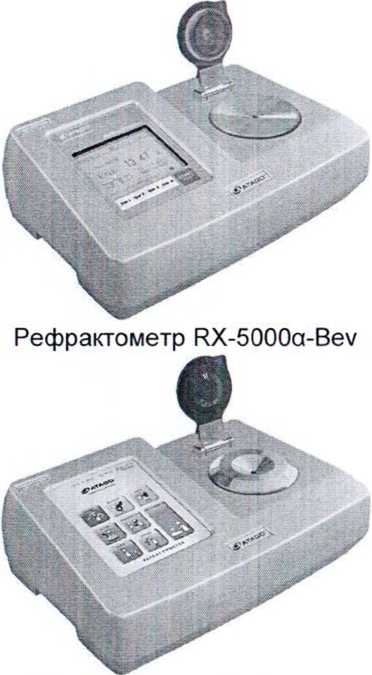

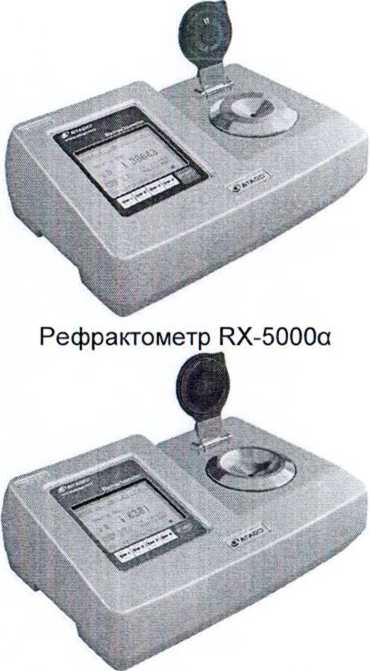

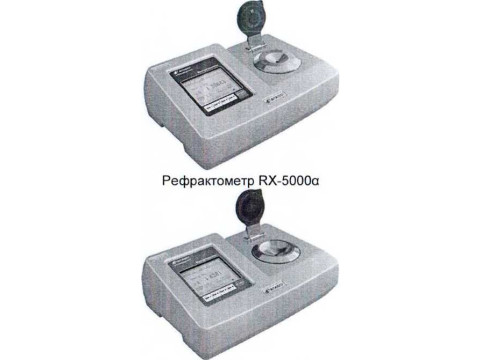

Внешний вид рефрактометров представлен на рисунке 1.

Рефрактометр RX-7000a

Рефрактометр RX-9000a

Рефрактометр RX-9000i

Рисунок 1. Внешний вид рефрактометров RX

Рефрактометр RX-5000i plus

Рефрактометр RX-007a

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики рефрактометров RX представлены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплект поставки рефрактометров определяется заказом в соответствии с технической документацией фирмы "Atago Со., LTD.", Япония. Основной комплект поставки представлен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Atago Со., LTD.", Япония.

МРБ МП.1789-2008 " Рефрактометры серии Master, АТС-20Е, N-10E, N-20E, HSR-500, N-3000E, рефрактометры Abbe NAR, Abbe DR, рефрактометры RX, рефрактометры цифровые портативные PAL, PAL-RI, PR, PEN-PRO. Методика поверки".

Заключение

Рефрактометры RX соответствуют требованиям документации фирмы "Atago Со., LTD.", Япония; Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU Д-JP.АУ04.В.009589 от 25.02.2015).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

220053, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
