Преобразователь температуры и относительной влажности HygroFlex HTS11X/9 № 61147622 в комплекте с датчиком HygroClip IC-3-EX № 60961930

Назначение

Область применения: предприятия пищевой, химической, фармацевтической промышленности, при измерении относительной влажности и температуры внутри и вне помещений, в рабочих зонах, складах и хранилищах.

Описание: принцип действия комплекта основан на преобразовании сигнала датчика HygroClip IC-3-EX преобразователем температуры и относительной влажности HygroFlex HTS11X/9 в выходной сигнал силы постоянного тока 4-20 мА.

Датчик HygroClip IC-3-EX имеет встроенные в него емкостной первичный измерительный преобразователь (далее - ПИП) относительной влажности, НИН температуры типа Pt 100, микроконтроллер для цифровой обработки сигналов от ПИП, а также модуль энергонезависимой памяти для хранения градуировочных характеристик ПИП.

I (реобразователь температуры и относительной влажности HygroFlex HTS11X/9 позволяет проводить выбор режимов измерения, а также генерировать выходной сигнал силы постоянного тока 4 - 20 мА, пропорциональный значению измеряемой величины.

Подключение датчика HygroClip IC-3-EX к преобразователю температуры и относительной влажности HygroFlex HTS11X/9 осуществляется посредством удл ип и । ел ы । о го кабел я.

Фотографии общего вида и маркировки комплекта представлены в приложении 1.

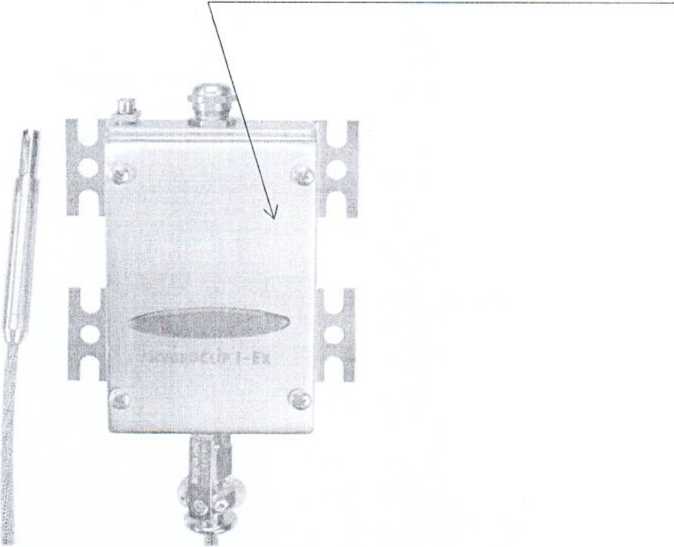

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

о

Место нанесения знака утверждения типа средств измерений: знак утверждения тина наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.МН 3151-2021 «Система обеспечения единства измерений Республики Беларусь. Преобразователь температуры и относительной влажности HygroFlex HTSUX/9 в комплекте с датчиком HygroClip IC-3-EX. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация «Rotronic AG», Швейцария;

методику поверки:

МРБ МН.МП 3151-2021 «Система обеспечения единства измерений Республики Беларусь. Преобразователь температуры и относительной влажности HygroFlex HTS1 1Х/9 в комплекте с датчиком HygroClip IC-3-F.X. М етод и ка п о вер ки ».

11сречень средств поверки: представлен в таблице 4.

Таблица 4__

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

Термометр лабораторный электронный ЛТ-300, диапазон измерений гсмпературы от минус 50 °C до плюс 300 °C; пределы абсолютной погрешности при измерении температуры: ± 0,05 °C в диапазоне температур от минус 50 °C до плюс 199,99 °C; ± 0,2 °C в диапазоне температур от 200 °C до 300 °C.__

Устройство термоста тирующее измерительное "Термостат АЗ", диапазон измерений и диапазон поддержания температуры среды от 20 °C до 250 °C; Пределы допускаемой абсолютной погрешности при измерении температуры |± 0,02 °C; неравномерность температуры в рабочем объеме ± 0,01 °C.

Термостат низкотемпературный "Криостат", диапазон измерений температуры от минус 80 °C до плюс 20 °C; пределы допускаемой абсолютной погрешности при измерении температуры ± 0,05 °C; нестабильность поддержания температуры ± 0,01 °C; градиент температуры по горизонтали и вертикали ± 0,008 °С/см.I Генератор влажного воздуха HygroGen2 в комплекте с гигрометром точки росы Optidew Vision, диапазон воспроизведения относительной влажности от 5 % до 95 %, пределы абсолютной погрешности при измерении 'относительной влажности: ± 0,5 % в диапазоне от 5 % до 90 % включ.; ' в Диапазоне св. 90 % до 95 %.

11 родолжсннс таблицы 4_______________________________________________________

_______________________________________________________________1____________________________________________________________________________________________________________

Калибратор многофункциональный Beamex МС6 исполнение «R», диапазон измерений силы постоянного тока от минус 25 мА до плюс 25 мА; пределы абсолютной погрешности при измерении силы постоянного тока + (0,01 % от X + 1 мкА), где X - значение измеряемой величины, мА ]

Идентификация программного обеспечения: приведена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений гребованиям технических нормативных правовых актов и/или технической документации производителя: преобразователь температуры и относительной влажности HygroFlex HTS11X/9 в комплекте с датчиком HygroClip IC-3-EX соответствует эксплуатационной документации «Rotronic AG», Швейцария, технических регламентов Таможенного союза ГР ТС 004/201 1 "О безопасности низковольтного оборудования", ГР ТС 020/201 1 "Электромагнитная совместимость технических средств".

11роизводитель средств измерений:

«Rotronic AG», Швейцария

Адрес: Grindelstrasse 6, 8303, Bassersdorf, Switzerland

Тел.:+ 41 44 838 1111

E-mail: ineasure@rotronic.ch

https://www.rotronic.com

Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений 11аучно-исследовательский центр испытаний

средств измерений и техники БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. (017) 378-98-13

A i тестат аккредитации № BY/112 1.0025 до 30.03.2024 11риложения: 1. Фотографии общего вида средств измерений на I листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

В.Л. Гуревич

Приложение 1 (обязательное)

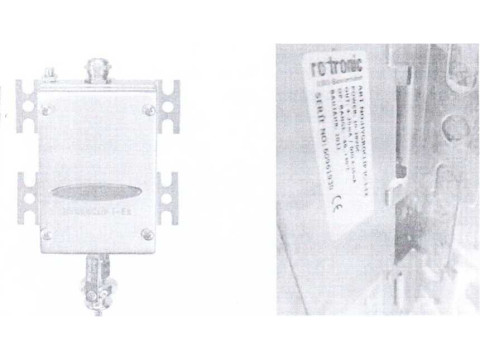

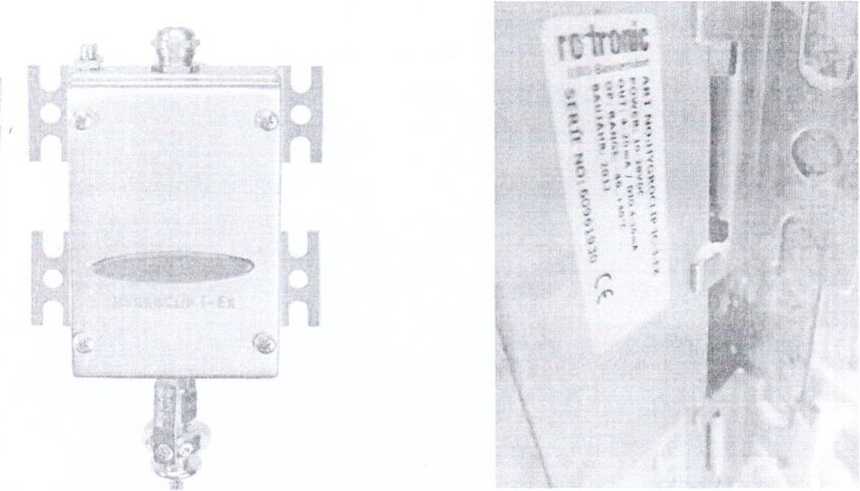

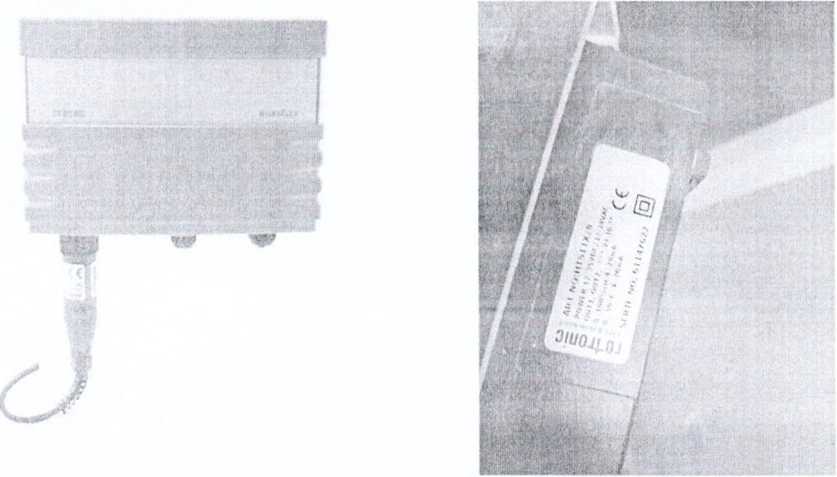

Фотографии общего вида преобразователя температуры и относительной влажности HygroFlex HTS11Х/9 № 61147622 в комплекте с датчиком HygroClip IC-3-EX № 60961930
