Счетчики электрической энергии трехфазные электронные Альфа А1140
| Номер в ГРСИ РФ: | РБ 03 13 8316 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО «Систем Сенсор Технологии», с. Казинка, Липецкая обл. |
|
Описание типа РБ 03 13 8316 21 [2021-11-19]
rb-03-13-8316-21_2021-11-19.pdf
|
Скачать |
Описание: принцип действия счетчиков основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8316 21 |
| Наименование | Счетчики электрической энергии трехфазные электронные Альфа А1140 |
| Год регистрации | 2021 |
| Номер сертификата | 14528 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2025-07-23 |
| Получатель сертификата | ООО «Систем Сенсор Технологии», с. Казинка, Грязинский район, Липецкая область, Российская Федерация |
Производитель / Заявитель
ООО «Систем Сенсор Технологии», село Казинка, Грязинский район, Липецкая область, РФ
Адрес: 399071, Липецкая обл., Грязинский р-н, село Казинка, ОЭЗ ППТ "Липецк", здание 47
Контакты: +7 (495) 937-79-82, moscow@systemsensor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | МП-167/04-2020 «Счетчики электрической энергии трехфазные электронные Альфа А1140. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная, проводимая Липецким ЦСМ (аттестат аккредитации - № RA.RU.311476, шифр поверительного клейма - ВБ) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8316 21 [2021-11-19]
rb-03-13-8316-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия счетчиков основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух направлениях. Счетчики имеют возможность измерения и отображения параметров электрической сети: фазных токов и напряжений, частоты сети, коэффициентов мощности трехфазной системы и пофазно, активной мощности трехфазной системы и пофазно, углов фаз тока и напряжения.
Вид измеряемой энергии и мощности, возможность накопления графиков нагрузки, наличие цифрового интерфейса определяется модификацией счетчика. Функциональные возможности счетчика отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенноцифрового кода, приведенного ниже и определяемого при заказе счетчика.
Счетчики универсальны по схеме подключения, таким образом могут включаться как в четырехпроводную, так и в трехпроводную трехфазную сеть.
Классы точности счетчиков непосредственного и трансформаторного включений при измерении активной или активной/реактивной энергии: 0,5S; 1; 0,5S/l; 1/2.
Пример записи исполнения счетчика: Al 140-05-RAL-SW-GS-4T
|
А1 140 |
— |
05 |
— |
RAL |
— |
S |
W |
— |
GS |
- |
4 |
Т |
Т Трансформаторное включение
П Непосредственное включение
4 Трехэлементный счетчик (трех- или четырехпроводная сеть)|
GS GSM-модем
GP GPRS-модем
RF RF модуль
PL PLC-модуль
W Дополнительное питание I
S Цифровой интерфейс RS232
В Цифровой интерфейс RS485
R (Т) Измерение активной и реактивной энергии в многотарифном режиме (Измерение активной энергии в многотарифном режиме)
А Двунаправленные измерения
L Графики нагрузки
05 Счетчик класса точности 0,5S при измерении активной энергии или1 2 3 4 0.5S/I при измерении активной и реактивной энергии
10 Счетчик класса точности 1 при измерении активной энергии или 1/2 при измерении активной и реактивной энергии|

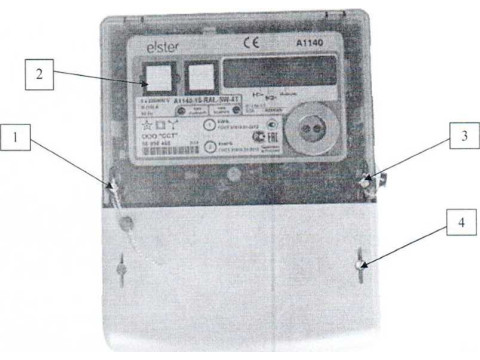

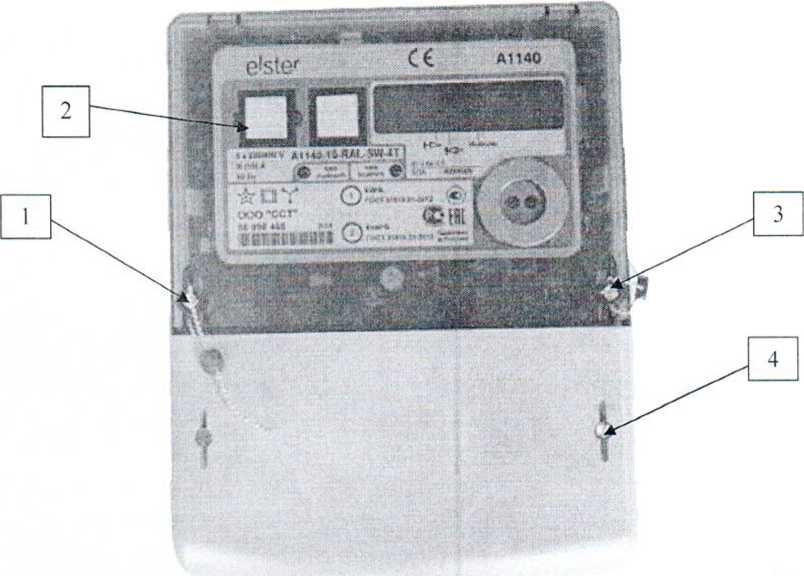

Рисунок 1 - Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
1 - пломба ОТК завода-изготовителя;
2 - пломба кнопки «RESET»;
3 - пломба со знаком поверки
4 - пломба энергоснабжающей организации.
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Классы точности: но ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012 по ГОСТ 31819.23-2012 |
0.5S* 1 1;2 |
|
11оминальные (1НОм) (максимальные 1макс) токи, А |
1 (2), 5 (6), 5 (10) |
|
Базовые (1g) (максимальные) токи, А класс точности 0.5S класс точности 1 |
10(100) 5 (100) |
|
Номинальные значения напряжения (UI1OM), В |
3x57.7/100; 3x127/220; 3x220/380:3x100; 3x220 |
|
Продолжение таблицы 1 | |
|
Наименование характеристики |
Значение |
|
Рабочий диапазон напряжений, В |
от 0.8 Uho.m ДО 1,2-Uном |
|
Номинальное значение частоты. Гц |
50й |
|
Рабочий диапазон частот. Гц |
от 47,5 до 52,5“’ |
|
Постоянная счетчика но светодиодному индикатору LED и импульсному выходу, имп./(кВтч) [имп.Х(квар ч)] трансформаторное включение непосредственное включение |
5000 1000 |
|
Стартовый ток (чувствительность), А класс точности 0.5S (трансформ, вкл.) класс точности 1 (трансформ, вкл.) класс точности 2 (трансформ, вкл.) класс точности 0.5S (нспосредств. вкл.) класс точности 1 (нспосредств. вкл.) класс точности 2 (нспосредств. вкл.) |
0,00 Ином 0.002-1„ом 0,003 ■ 1Ном 0.002-1б 0,004-1б 0,005 1б |
|
Постоянная счетчика по светодиодному индикатору LED и импульсному выходу. имп./(кВт ч) [имп./(кВарч)] трансформаторное включение непосредственное включение |
5000 1000 |
|
Пределы допускаемой абсолютной погрешности хода внутренних часов, с/сутки |
±0.5 |
|
О - по заказу 60 Гц 2) - по заказу от 57 до 63 Гц *в виду отсутствия в ГОСТ 31819.21-2012 класса точности 0.5S, пределы погрешностей при измерении активной энергии счетчиков непосредственного включения класса точности 0.5S представлены в таблицах 4 и 5. | |
Таблица 2 - Пределы допускаемой основной погрешности для счетчиков класса
точности 0,5S непосредственного включения
|
Значение тока для счетчиков |
Коэффициент мощности, cos (р |
Пределы допускаемой основной погрешности. % |
|
0,02 1б< I <0.101,-, |
го |
±1.0 |
|
О.Ю-1б < 1<1макс |
±0.5 | |
|
0,05 1й < 1 <0,20 1б |
0.5 (инд.) и 0.8 (ем к.) |
±1.0 |
|
0,20 1,-, < I < 1макс |
±0.6 | |
|
11о требованию потребителя |
0.25 (инд.) и 0,5 (ем к.) |
±1.0 |
|
0,20 1б<1<1б |
Таблица 3 - Пределы дополнительных погрешностей, вызываемых изменением влияющих величин, для счетчиков класса точности 0,5S непосредственного включения
|
Влияющая величина |
Значение тока для счетчиков (при симметричной нагрузке, если не оговорено особо) |
Коэффициент мощности, COS ф |
Класс точности счетчиков 0,5S |
|
1 |
2 |
3 |
4_________ |
|
Изменение температуры окружающего воздуха |
0,1 01б S I < 1макс |
1.0 |
Средний температурный коэффициент. %/К |
|
±0,03 | |||
|
0,20’ 1й < 1 < 1Макс |
0.5 (инд.) |
±0.05 | |
|
Изменение напряжения ±10% |
О,Ю1о< 1<1макс |
1,0 |
Пределы дополнительной погрешности, % , |
|
±0.20 | |||
|
0,20" 1(5 < I < 1макс |
0.5 (инд.) |
±0.40 | |
|
Изменение частоты ±2 % |
0,10 Io < I < 1макс |
1.0 |
±0.20 |
|
0.20' Ig < 1 < 1маКс |
0,5 (инд.) | ||
|
Обратный порядок следования фаз |
0,101б |
1.0 |
±0,10 |
|
Несимметрия напряжения |
!б |
±1.00 | |
|
Гармоники в цепях тока и напряжения |
0,50 1б |
±0.50 | |
|
Постоянная составляющая и четные гармоники в цепи переменного тока |
1макс/<2 |
±3.0 | |
|
Субгармоники в цепи переменного тока |
0,50 1б |
±1.50 | |
|
Постоянная магнитная индукция внешнего происхождения |
•б |
±2.00 | |
|
Магнитная индукция внешнего происхождения 0,5 мТл |
±1.00 | ||
|
Радиочастотные электромагнитные поля |
±2.00 | ||
|
Кондуктивные помехи, наводимые радиочасотными полями |
1.0 |
±2.00 | |
|
Наносекундные импульсные помехи |
±2.00 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 4
|
Наименование характеристики |
Значение |
|
Разрядность ЖКИ |
7 разрядов |
|
Количество тарифов |
до 4-х |
|
Количество сезонов |
до 12 |
|
Активная и полная потребляемая мощность на фазу по цепям напряжения. ВА (Вт), не более |
1,3 (0.8) |
|
Полная потребляемая мощность на фазу по цепям тока. В А. не более трансформаторное включение непосредственное включение |
0.01 0.04 |
|
Параметры импульсного выхода: напряжение, В. не более ток, мА, не менее |
27 25 |
|
Габаритные размеры, мм, не более ширина высота глубина |
221 174 50 |
|
Масса, кг. не более |
1,1 |
|
Нормальные условия измерений: температура окружающего воздуха, °C относительная влажность (при 25 °C), % атмосферное давление, кПа |
20 ± 5 от 45 до 80 от 84 до 106.7 |
|
Рабочие условия измерений: температура окружающего воздуха, °C относительная влажность, %, не более атмосферное давление кПа (мм рт. ст.) |
от -25 до +65 от 0 до 98 от 60 до 106.7 (от 460 до 800) |
|
Степень защиты по ГОСТ 14254-2015 |
IP53 |
|
Средняя наработка до отказа, ч. не менее |
150000 |
|
Средний срок службы, лет, не менее |
30 |
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный электронный Альфа А1140 |
_D |
1 шт. |
|
Руководство по эксплуатации |
CCT.4I 1152.002 РЭ |
1 шт.2) |
|
Паспорт |
ССТ.411152.002 ПС |
1 шт. |
|
Методика поверки |
МП-167/04-2020 |
1 шт. |
Программное обеспечение |
А1 140 |
1 шт. |
’’в зависимости от модификации
2)допускается поставлять I шт. на партию счетчиков до 10 штук
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП-167/04-2020 «Счётчики электрической энергий трехфазные электронные Альфа А1140. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 февраля 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 8.551-2013 «ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31819.22-2012 (ТЕС 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»;
ГР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»;
ТУ 26.51.63-002-42107002-2019 «Счетчики электрической энергии трехфазные электронные Альфа А1140. Технические условия»;
методику поверки:
МП-167/04-2020 «Счётчики электрической энергии трехфазные электронные Альфа А1140. Методика поверки»
Перечень средств поверки:
установка поверочная универсальная «УППУ-МЭ» модификации З.ЗТ1-П-1О (регистрационный номер -№ 57346-14);
устройство синхронизации времени УСВ-2 (регистрационный номер -№41681-10);
измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер -№ 36055-07).
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на счетчик в соответствии со схемой, представленной на рисунке 1.
Идентификация программного обеспечения представлена в таблице. Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AI140 |
|
Иомер версии (идентификационный номер) ПО |
2-013220-L |
|
Цифровой идентификатор ПО (контрольная сумма) |
3872 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
Программное обеспечение:
В счетчиках все измерения и вычисления выполняет цифровой сигнальный процессор, в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение «Альфа А1 140» (далее по тексту - ПО), которое является метрологически значимым. Метрологические характеристики нормированы с учетом влияния программного обеспечения. ПО «А1140» аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Помер версии и цифровой идентификатор ПО можно получить из счетчика с помощью утилиты «А1140FWCRC».
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014*.
^Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
