Счетчики электрической энергии статические трехфазные Меркурий 236, Mercury 236
| Номер в ГРСИ РФ: | РБ 03 13 8314 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО «НПФ «Моссар», г. Маркс, Саратовская обл. |
|
Описание типа РБ 03 13 8314 21 [2021-11-19]
rb-03-13-8314-21_2021-11-19.pdf
|
Скачать |
Описание: принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8314 21 |
| Наименование | Счетчики электрической энергии статические трехфазные Меркурий 236, Mercury 236 |
| Год регистрации | 2021 |
| Номер сертификата | 14526 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2025-12-31 |
| Получатель сертификата | ООО "НПФ "Моссар", г. Маркс Саратовская обл., Российская Федерация |
Производитель / Заявитель
ООО "НПФ "Моссар"
Адрес: пр. Ленина, 111, 413090, г. Маркс, Саратовская обл.
Контакты: тел./факс: +7 (845-67) 5-54-39
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | АВЛГ.411152.034 РЭ1 «ГСИ. Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236». Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная, проводимая Саратовским ЦСМ (аттестат аккредитации - № RA.RU.311232, шифр поверительного клейма - ВУ) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 8314 21 [2021-11-19]
rb-03-13-8314-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.
Таблица 1 - Каналы учета счетчиков
|
Наименование канала учета |
Двунаправленный учет |
Однонаправленный учет | ||
|
С учетом знака |
По модулю |
С учетом знака |
По модулю | |
|
А+ |
AI+A4 |
А1+А2+АЗ+А4 |
А1+А4 |
А1+А2+АЗ+А4 |
|
А- |
А2+АЗ |
0 |
— |
— |
|
R+ |
R1+R2 |
R1+R3 |
R1 |
RI+R3 |
|
R- |
R3+R4 |
R2+R4 |
R4 |
R2+R4 |
|
R1 |
RI |
R1+R3 |
RI |
R1+R3 |
|
R2 |
R2 |
0 |
0 |
0 |
|
R3 |
R3 |
0 |
0 |
0 |
|
R4 |
R4 |
R2+R4 |
R4 |
R2+R4 |
А+ (R+)- активная (реактивная) электрическая энергия прямого направления:
A- (R-) - активная (реактивная) электрическая энергия обратного направления;
Al, А2, АЗ, А4 (RI, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответ.£ВЙй%^<,
/7 ® \\
|| I Государственный реестр | I
I 1 гЯ’6*'СТ8 / /
’\ \ Республики Беларусь / /
\ \Для документов/ Jj
По каналам учета А+, А-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ. ведение профилей мощности, формирование импульсов на импульсном выходе
1
Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.
Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°. реактивной электрической энергии - от 180° до 270° и от 270° до 360°.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют встроенный дисплей (ЖКИ) для отображения измеряемых параметров.
Счетчики имеют исполнения, отличающиеся номинальным (базовым) и максимальным током, классом точности, а также функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.
Структура кода счетчиков приведена в таблице 2. Код, определяющий номинальный ток (для счетчиков трансформаторного включения), базовый ток (для счетчиков прямого включения), максимальный ток и номинальное напряжение переменного тока, а также возможные варианты классов точности приведены в таблице 3.
Счетчики с кодами -01, -02 по таблице 3 являются счетчиками прямого включения по силе переменного тока, счетчики с кодом -03 являются счетчиками трансформаторного включения по силе переменного тока.
Таблица 2 - Структура кода счетчиков
|
Меркурий |
236 |
ART |
-XX |
PQ |
LRCS |
|
Торговая мар Меркурий -д Mercury - для |
Сери <а Ля пр прод |
А-уч R-уч Т - вен я счетч эдаж с аж с ан |
-XX — тонне ет акт ет реа гроеш ика русс к глояз |
Функ Р-р< Q- и код н )СТИ п ивног ктивн 1ЫЙ Тс оязыч ычног |
Тип встроенного интерфейса: L-PLC-I R-RS485 С-CAN S- встроенное питание RS485, CAN циональные возможности: щширенные программные функции, наличие профиля мощности змерение ПКЭ, ведение журналов событий эминального напряжения и силы переменного тока, класса о таблице 3 электрической энергии ой электрической энергии фификатор ной торговой маркой I торговой маркой / ( " \ |
|
Примечания: и А \у;,' ’’■.,<■■^'7 - отсутствие оуквы кода означает отсутствие соответсЪукфд^^функции ** - модификации счетчиков, доступные для заказа, размещены в прайс-листе"на сайте предприятия-изготовителя | |||||
Таблица 3 - Коды номинального (базового) и максимального тока, номинального напряжения переменного тока и классов точности
|
Код |
Номинальный (базовый) / максимальный ток 1нол,(1б)1Чмакс, А |
Номинальное фазное/линейное напряжение переменного тока, UIIOM, В |
Класс точности при измерении активной/реактивной электрической энергии |
|
-01 |
5/60 |
3x230/400 |
1/2 |
|
-02 |
5/100 |
3x230/400 |
1/2 |
|
-03 |
5/10 |
3x230/400 |
0.5S/1 |
Счетчики обеспечивают измерение параметров, передачу значений по интерфейсам обмена данными и отображение значений на ЖКИ без учета коэффициентов трансформации.
Счетчики обеспечивают измерение параметров:
учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
усредненные значения фазных напряжений переменного тока;
усредненные значения силы переменного тока;
значения фазных и суммарной активной, реактивной и полной электрической мощностей;
значения фазных и суммарного коэффициентов мощности (контрольный, метрологически ненормированный параметр);
значения максимумов мощности;
значения частоты переменного тока сети;
значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);
показатели качества электроэнергии: положительное, отрицательное и установившееся отклонение напряжения, отклонение частоты (контрольные, метрологически ненормированные параметры);
текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;
время работы (наработка) счетчика.
Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:
дата и время вскрытия клеммной крышки;
дата и время вскрытия корпуса прибора учета;
дата последнего перепрограммирования (включая фиксацию факта связи со счетчиком, приведшего к изменению данных);
отклонение напряжения переменного тока в измерительных цепях от заданных пределов;
отключение и включение счетчика (пропадание и восстановление напряжения.); отсутствие напряжения переменного тока при наличии силы перемеййого тока в измерительных цепях;
нарушение фазировки;
инициализация прибора учета;
результаты непрерывной самодиагностики;
изменение текущих значений времени и даты при синхронизации времени.
Глубина хранения журналов событий составляет 10 событий каждого типа. Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счетчиков.
Счетчики обеспечивают хранение в энергонезависимой памяти: профиль активной и реактивной электрической мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения не менее 170 суток при времени интегрирования 30 минут;
тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом, включая пофазный учет, в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;
измерительные данные, параметры настройки, встроенное ПО.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы) в соответствии с модификацией по таблице 2. Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счетчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ 1ЕС 61107-2011. Обмен данными по интерфейсам и оптопорту может производиться одновременно и независимо друг от друга. Обмен данными по интерфейсам связи осуществляется по протоколу «Меркурий». Счетчики совместимы с программным обеспечением измерительно-вычислительного комплекса (ИВК) «Пирамида 2.0» и «Пирамида-сети». Счетчики имеют защиту от несанкционированного доступа к данным по интерфейсам. Наличие событий несанкционированного доступа и самодиагностики индицируется на ЖКИ счетчика.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.

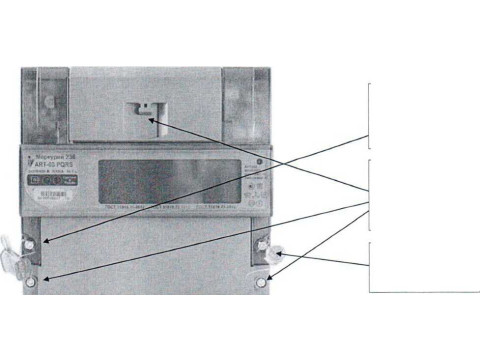

Общий вид счетчика с указанием мест пломбирования и нанесения знака поверки приведен на рисунке 1.
Знак поверки наносится давлением на навесную пломбу.
Место пломбирования предприятия-изготовителя ________________I
Место пломбирования эксплуатирующей организации
I
Место пломбирования поверителя
Рисунок 1 - Общий вид счетчиков с указанием мест пломбирования и нанесения знака поверки
Обязательные метрологические требования:
Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012,
ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.
Таблица 4 - Метрологические характеристики при измерении активной электрической энергии, активной и полной электрической мощности для счетчиков класса точности 0,5S
|
Значение силы переменного тока, А |
Значение напряжения переменного тока,В |
Коэффициент мощности COS ф |
Пределы допускаемой основной относительной погрешности, % |
|
при симметричной нагрузке | |||
|
0,0 1 '1ном — I С 0,05'1цо.м |
UuOM |
1,0 |
±1,0 |
|
0,057„о.„</< /,„акс |
Uном |
±0,5 | |
|
0,02/„„.„</< 0.10 7на„ |
UhOM |
0,5L/0,8C |
±1,0 |
|
0,1 0 • 1цом — / — 1макс |
UhOM |
±0,6 | |
|
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||
|
0,05' 1ном — / — Гмакс |
Uном |
1,0 |
±0,6 |
|
0,1 0 /ио.» — / — 1макс |
и ном |
0,5L |
±1,0 |
|
Примечания 1) Знаком «Ь» обозначена индуктивная нагрузка. 2) Знаком «С» обозначена емкостная нагрузка. | |||
Разность между значениями погрешности при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1НОМ и коэффициенте мощности, равном 1, не должна прерывать ±1,0 % для счётчиков класса точности 0,5S.
тГ
Таблица 5 - Метрологические характеристики при измерении активной электрической энергии, активной и полной электрической мощности для счетчиков класса точности 1,0
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент МОЩНОСТИ COS ф |
Пределы допускаемой основной относительной погрешности. % |
|
при симметричной нагрузке | |||
|
0,057б</<0,107о- |
Uном |
1,0 |
±1,5 |
|
0,107г</< 1микс |
UНОМ |
±1,0 | |
|
0,107о-</<0,207б |
Uном |
0.5L/0.8C |
±1,5 |
|
0,2076</<Z,™c |
UhOM |
±1,0 | |
|
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||
|
0,107б<7</лЮКС |
Ином |
1,0 |
±2,0 |
|
0,207б<7<Д(аке |
UНОМ |
0.5 L |
±2,0 |
|
Примечания 1) Знаком «L» обозначена индуктивная нагрузка. 2) Знаком «С» обозначена емкостная нагрузка. | |||
Разность между значениями погрешности при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1б и коэффициенте мощности, равном 1, не должна превышать ±1.5 % для счётчиков класса точности 1.
Таблица 6 - Метрологические характеристики при измерении реактивной электрической энергии и мощности для счётчиков классов точности 1 и 2
|
Значение силы переменного тока для счетчиков. А |
Значение напряжения переменно го тока, В |
Коэффициент мощности sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | ||
|
прямого включения |
трансформаторного включения | ||||
|
1 |
2 | ||||
|
при симметричной нагрузке | |||||
|
0,057б</<0,107б |
0,027НОЛ/< 7 < 0,057мо.и |
UНОМ |
1,00 |
±1,5 |
±2,5 |
|
0,10 7б</< 7л,аАС |
0,05'1ном — — 1макс |
Uном |
±1,0 |
±2.0 | |
|
0,10/,5</<0,207б |
0,05 7ио.«<7<0,107нол( |
Uhom |
0.50 |
±1,5 |
±2.5 |
|
0,20 /б 7 < I.MOKC |
0.10'1ном — 1 — /макс |
UhOM |
±1,0 |
±2,0 | |
|
0,20 16<1</макс |
0,10‘ IНОМ — / — I.MOKC |
Uном |
0,25 |
±1.5 |
±2,5 |
|
при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | |||||
|
0,107б</<Д,аАС |
0,05* 1цом — 1 < 1макс |
Uном |
1.00 |
± 1,5 |
±3.0 |
|
0,20 7о-<7<7ликс |
0,1 0/ном — 7 < /макс |
Uном |
0.50 |
±1,5 |
±3,0 |
Разность между значениями погрешности при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1НОМ (или 1б) и коэффициенте sin <р, равном I, недолжна превышать ±2,5 %.
тГУ
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой изменением напряжения переменного тока
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент мощности cos ф |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,5S |
1 | |
|
0,05 1б< I < 1Макс |
0,05 7МО.« < I < 1макс |
1,0 |
±0,20 |
±0,70 |
|
0,1 0 '1б — I — 1макс |
0,10 '1ном 1макс |
0,5 (при индуктивной нагрузке) |
±0,40 |
±1,00 |
|
Примечания: для диапазона напряжений переменного тока от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать значения; при напряжении переменного тока ниже 0,8 х IJHOm погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||||
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и мощности, вызываемой изменением напряже-ния переменного тока
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
1 |
2 | |
|
0,05 /б 7 1макс |
0,02’ 1ном Ьиакс |
1,0 |
±0,7 |
±1,0 |
|
0,1 0'1б — / — 1макс |
0,05 Iho.m — I 1макс |
0,5 |
±1,0 |
±1,5 |
|
Примечания: для диапазона напряжений переменного тока от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы изменения выраженных в процентах погрешностей могут в три раза превышать значения; при напряжении переменного тока ниже 0,8 х Ином погрешность счетчика находится в пределах от плюс 10 % до минус 100 %. | ||||
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности при отклонении частоты сети
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент мощности cos <р |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
|
с непосредственным включением |
включаемых через трансформатор |
0,5S |
1 | |||
|
0,05/б</</макс |
0,05 ’ 1ном S /макс |
1,0 |
±0.20 |
±0,50 | ||
|
0,\0/6</</макс |
0,1 О' /ном — /макс |
0,5 (при индуктивной нзгрузке) |
±0.20 |
±0,70 | ||
|
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и мощности при отклонении частоты сети | ||||||
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sin <р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности. %, для счетчиков класса точности | ||||
|
с непосредственным включением |
включаемых через трансформатор |
1 |
2 | |||
|
0,05 /б < / — /макс |
0.02 '/ном ^ / — /макс |
1,0 |
±1,5 |
±2,5 | ||
|
0,\0/6</</макс |
0.05 '/ном — / — /макс |
0.5 |
±1,5 |
±2,5 | ||
|
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и силы переменного тока | ||||||
|
Значение силы переменного тока(при симметричной нагрузке) для счетчиков, А |
Коэффициент МОЩНОСТИ COS ф |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
|
с непосредственным включением |
включаемых через трансформатор |
0.5S |
1 | |||
|
0,5 ‘ 1макс |
0,5 ‘ I.макс |
ко |
±0,5 |
±0,8 | ||
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи силы переменного тока
|
Значение силы переменного тока(при симметричной нагрузке) для счетчиков,А |
Коэффициент мощности cos ф |
Пределы допускаемой дополнительной относительнойх погрешности, % \ |
|
1,макс!^^ |
1,0 |
---------------------------------х ।------- ±3 — 'у |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении реактивной электрической энергии и мощности, вызываемой постоянной составляющей в цепи силы переменного тока_________________________________________
|
Значение силы переменного тока(при симметричной нагрузке) для счетчиков, А |
Коэффициент мощности sin (р |
Пределы допускаемой до-п ол н ите л ь н о й отн ос и те л ы i о й погрешности. %, для счетчиков класса точности | |
|
1 |
2 | ||
|
1,0 |
±3 |
±6 | |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы переменного тока (только для счетчиков класса точности 1)
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент МОЩНОСТИ COS ф |
Пределы допускаемой дополнительной относительной погрешности. % |
|
0,5 |
1 |
±3 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи переменного тока
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент мощности COS ф |
Пределы допускаемой дополнительной относительной погрешности. %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,5S |
1 | |
|
0.5/б |
0,57HOjW |
1.0 |
±1.5 |
±3 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счётчика при измерении активной электрической энергии
|
Значение силы переменного тока для счетчиков, А |
Коэффициент cos ф (при индуктивной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0.5S |
1 | |
|
1макс |
1макс |
1,0 |
±0.2 |
±0,7 |
|
1макс |
Гиакс |
0,5 |
±0,2 |
±1,0 |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счётчика при измерении реактивной электрической энергии
|
Значение силы переменного тока для счетчиков, А |
Коэффициент sin (р (при индуктивной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности. %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
1 |
2 | |
|
1макс |
1лшкс |
1,0 |
±0,7 |
±1.0 |
|
1макс |
1макс |
0,5 |
±1,0 |
±1,5 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счётчика при измерении активной электрической энергии
|
Значение силы переменного тока для счетчиков, А |
Коэффициент мощности cos (р |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0.5S |
1 | |
|
16 |
1ном |
1,0 |
±0.05 |
±1.5 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счётчика при измерении реактивной электрической энергии
|
Значение силы переменного тока для счетчиков, А |
Коэффициент мощности sin ср |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
1 |
2 | |
|
/о |
1иом |
1,0 |
±0.5 |
±1,5 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, имеющих последовательность фаз, обратную указанной
|
Значение силы переменного тока(при симметричной нагрузке) для счетчиков, А |
Коэффициент мощности cos <р |
Пределы допускаемой дополнительной относительной погрешности. %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,5S |
1 | |
|
0.1 /б |
0,1 ’ 1ном |
1,0 |
±0.1 |
±1.5 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой несимметрией напряжений переменного тока
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент мощности COS ф |
Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,5S |
1 | |
|
1б |
Iном |
1,0 |
±1 |
±2 |
Таблица 22 - Средний температурный коэффициент при измерении активной электрической энергии и мощности, полной электрической мощности
|
Значение силы переменного тока(при симметричной нагрузке) для счетчиков, А |
Коэффициент МОЩНОСТИ COS ф |
Средний температурный коэффициент, %/К, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,5S |
1 | |
|
0.1 /б < 1 < Ьчакс |
0,057„ОЛ,<7<Л,ЯКС |
1,0 |
±0,03 |
±0.05 |
|
I < 1.чакс |
0,10' Iном — / — 1макс |
0,5 (при индуктивной нагрузке) |
±0,05 |
±0.07 |
Таблица 23 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент, %/К, для счетчиков класса точности | ||
|
с непосредственным включением |
включаемых через трансформатор |
1 |
2 | |
|
0,10 7б </</„<>«• |
0,05 ’ 1ном — I — 1макс |
1,0 |
±0.05 |
±0,10 |
|
0,20-/б</<Л,()КС |
0,1 О' Iном — I — 1.макс |
0.5 |
±0,07 |
±0,15 |
Таблица 24 - Средний температурный коэффициент при измерении напряжения и силы переменного тока
|
Значение силы переменного тока(при симметричной нагрузке) для счетчиков, А |
Средний температурный коэффициент, %/К, для счетчиков класса точности по активной/реактивной электрической энергии | ||
|
с непосредственным включением |
включаемых через трансформатор |
0.5S/1 |
1/2 |
|
0,057б</<7«акс |
0.02 1ном < I < 1л,акс |
±0,05 |
±0,10 ______________________________•____________________________ |
Таблица 25 - Метрологические характеристики счетчиков при измерении параметров сети переменного тока
|
Наименование характеристики |
Диапазон измерений |
Номинальное значение |
Пределы допускаемой основной погрешности: абсолютной (А), относительной (8) | ||
|
Частота переменного тока, Гц |
от 49,0 до 51,0 |
50 Гц |
±0,02 Гц (А) | ||
|
Среднеквадратическое значение напряжения переменного тока, В |
ОТ 0,8-Uhom до 1,15-ииаи |
230 В |
±0,5 % (8) | ||
|
Среднеквадратическое значение силы переменного тока для счетчиков класса точности 0,5S/l,0, А |
ОТ 0,02 *1ном ДО 1макс |
1ном5 А |
(8) | ||
|
Среднеквадратическое значение силы переменного тока для счетчиков класса точности 1,0/2,0, А |
от 0,05 1б до 1б не включ. |
/б=5 А |
+ |
। о О + |
(5) |
|
ОТ /б ДО 1макс |
1б=5 А |
(5) | |||
|
Примечание 1х- измеряемое значение силы переменного тока | |||||
Таблица 26 - Максимальные значения стартовых токов счетчиков, постоянная счетчиков
|
Код по таблице 3 |
Стартовый ток (чувствительность), мА |
Постоянная счетчиков в режиме телеметрия/поверка. имп./(кВт-ч) [имп./(квар-ч)] |
|
-01 |
20 (0,004 7б) |
500/32000 |
|
-02 |
20 (0,004 /б) |
250/16000 |
|
-03 |
5 (0,001 7„аи) |
1000/160000 |
Таблица 27 - Значения времени самохода счетчика
|
Модификация счетчика (0Х) |
Постоянная счетчиков в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)] |
Время в режиме поверки счетчиков при измерении активной электрической энергии прямого и обратного направления, мин |
Время в режиме поверки счетчиков при измерении реактивной электрической энергии прямого и обратного направления, мин |
|
-01 |
500/32000 |
0,46 |
0,36 |
|
-02 |
250/16000 |
0,55 |
0,44 |
|
-03 |
1000/160000 |
0,55 |
0,44 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 28
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +25 от 45 до 75 от 86 до 106 |
|
Рабочие условия измерений: температура окружающего воздуха, °C относительная влажность воздуха при температуре +30 °C, %, не более |
от -45 до +70 95 |
|
Установленный рабочий диапазон напряжения, В |
ОТ 0,9 Оном ДО 1,1’t/ном |
|
Расширенный рабочий диапазон напряжения, В |
ОТ 0,8-t/ном ДО 1,15 ’t/ном |
|
Предельный рабочий диапазон напряжения, В |
ОТ 0 ДО 1,15- t/ном |
|
Диапазон контроля отклонения частоты At, Гц |
от -5 до +5 |
|
Диапазон контроля положительного отклонения напряжения переменного тока 8U(+), % от UHOm |
от 0 до +20 |
|
Диапазон контроля отрицательного отклонения напряжения переменного тока 8U(-), % от Uho.m |
от -20 до 0 |
|
Диапазон контроля установившегося отклонения напряжения переменного тока 8Г1(У), % от UHOm |
от -20 до +20 |
|
Активная (полная) электрическая мощность, потребляемая каждой цепью напряжения переменного тока счетчиков, Вт (В-А), не более |
1(9) |
|
Активная (полная) электрическая мощность, потребляемая цепями напряжения переменного тока счетчика при наличии модема (наличие одного из индексов «LRC» в названии счетчика), Вт (В-А), не более |
1,5 (24) |
|
Полная электрическая мощность, потребляемая каждой цепью силы переменного тока счетчика, В А, не более |
0,1 |
|
Диапазон питающих напряжений постоянного тока входа внешнего питания интерфейсов RS485, CAN, В |
от 5,5 до 12 |
|
Средний ток потребления от источника внешнего питания интерфейсов RS485, CAN, мА |
30 |
|
Точность хода часов, с/сут, не хуже: в нормальных условиях в диапазоне рабочих температур |
±0,5 ±5,0 |
|
Точность хода часов при отключенном питании, с/сут, не хуже |
±5 |
|
Максимальное число тарифов |
4 |
|
Число разрядов ЖКИ при отображении значений параметров |
8 |
|
Цена единицы младшего разряда при отображении активной (реактивной) энергии, кВт-ч (квар-ч) |
0,01 |
|
Габаритные размеры (высотах ширинахдлина), ММ; не более |
157,5x154x71,7 |
|
Масса, кг, не более |
0,9 |
|
Срок хранения данных в энергонезависимой памяти, лет, не менее: данные измерений и журналы событий параметры настройки и встроенное ПО |
5 на весь срок службы счетчиков |
|
Средняя наработка на отказ, ч |
320 000 |
|
Средний срок службы, лет |
30 |
Комплектность
Таблица 29
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии статический трехфазный «Меркурий 236» или «Mercury 236» в потребительской таре |
в соответствии с модификацией |
1 шт. |
|
Формуляр |
АВЛГ.411 152.034 ФО |
1 шт. |
|
Руководство по эксплуатации |
АВЛГ.411152.034 РЭ |
1 шт.11 |
|
Методика поверки |
АВЛГ.411152.034 РЭ1 |
1 шт.2) |
|
^-допускается по согласованию с эксплуатирующей организацией поставка руководства по эксплуатации, методики поверки и программного обеспечения в электронном виде с помощью размещения их в сети Интернет на сайте www.incotex.com. 2) - поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счетчиков. | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по АВЛГ.411152.034 РЭ1 «ГСП. Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236». Методика поверки», утвержденному ООО «ИЦРМ» 16.07.2020.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
АВЛГ.411152.034 ТУ «Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236». Технические условия»;
методику поверки:
АВЛГ.411152.034 РЭ1 «ГСИ. Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236». Методика поверки».
Перечень средств поверки:
установка поверочная универсальная УШ1У-МЭ 3.1К (регистрационный номер -№ 39138-08);
частотомер электронно-счетный 43-63 (регистрационный номер - № 9084-83).
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счетчиков.
Идентификация программного обеспечения представлена в таблице.
Таблица 30
|
Наименование |
Значение |
|
Идентификационное наименование встроенного ПО * |
М236 800.txt |
|
Номер версии (идентификационный номер встроенного ПО), не ниже |
8.0.0 |
|
Цифровой идентификатор встроенного ПО (CRC16) ** |
0х4Е51 |
|
Примечания: * - идентификационное наименование ПО имеет вид: МААА ВВС, где: ААА - код модели счетчика; ВВ - версия метрологически значимого ПО; С - версия метрологически незначимого (прикладного) ПО; * * - цифровой идентификатор встроенного ПО (CRC16) приведен для версии метрологически незначимого (прикладного) ПО «0». | |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
В счетчиках используется встроенное в микроконтроллер программное обеспечение (далее - ПО).
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16).
ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе и не может быть считано со счетчиков.
’Приведенная по тексту ссылка на документ «Р» носит справочный характер.
Другие Счетчики электроэнергии
