Измерители аналоговых сигналов универсальные ИТП-14, ИТП-16
| Номер в ГРСИ РФ: | РБ 03 10 6875 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
|
Описание типа РБ 03 10 6875 18 [2019-03-22]
rb-03-10-6875-18_2019-03-22.pdf
|
Скачать |
Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16 (далее - измерители) предназначены в зависимости от модификации для измерения, преобразования и отображения температуры (при использовании в качестве первичные преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей). а также других физических величин
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6875 18 |
| Наименование | Измерители аналоговых сигналов универсальные ИТП-14, ИТП-16 |
| Год регистрации | 2018 |
| Номер сертификата | 12266 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-03-13 |
| Получатель сертификата | ООО "Производственное Объединение ОВЕН", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Производственное Объединение ОВЕН"
Адрес: 2-я ул. Энтузиастов, д. 5, корп. 5, г. Москва, 111024
Контакты: тел. (495) 221-60-64; факс: (495) 728-41-45, support@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по документу КУВФ.421451.015 МП (2017 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Завод №423", г. Богородицк Тульской обл. (аттестат аккредитации - №РОСС RU.0001.310261, шифр поверительного клейма - ГМД)(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 10 6875 18 [2019-03-22]
rb-03-10-6875-18_2019-03-22.pdf
|
Скачать |
Описание типа
Назначение
Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16 (далее - измерители) предназначены в зависимости от модификации для измерения, преобразования и отображения температуры (при использовании в качестве первичные преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей). а также других физических величин
(давления, влажности, расхода, уровня), значения
(датчиками) может быть преобразовано в напряжение
которых первичными преобразователями
постоянного тока или унифицированный
электрический сигнал силы постоянного тока, в единица:
х измерения физической величины или
в процентах от максимального значения диапазона измерений.
Описание
Принцип действия измерителей основан На
преобразовании входных сигналов,
получаемых от датчиков измерения (первичных преобразователей) различных физических
величин в цифровую форму с помощью аналого-пифррвр его обработке микропроцессором и последующем от
то преобразователя (АЦП), дальнейшей гображении результата измерений на
(I ифровом инди като ре.
Измерители выпускаются в разных
исполнениях, отличающихся друг от друга
конструкцией корпуса и типом входов и выходов.
Информация об исполнении указана в структуре у на рисунке 1.
сливного обозначения, представленного
Тип
Цвет индикации
Конструктивное исполнение |!
Тип выхода
Рисунок 1 - Структура условного Обозначения измерителей
Тип:
14 - измерение сигналов напряжения и силы постоянного тока;
16 - измерение сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей и сигналов напряжения постоянного тока.
Цвет индикации:
КР - красный;
ЗЛ - зеленый.
Конструктивное исполнение:
Щ9 - щитовое крепление;
ИЗ - крепление на стену, трубу. DIN-рейку.
Тип выхода:
К - транзисторный ключ:
RS - интерфейс RS-485.
l! Лист № 2
** I ■ Всего листов 8
CwT
Конструктивно измерители выполнены в плас;массовых корпусах .тля i.....и. св-?;,
крепления - корпус Щ9 или для крепления на стену; трубу, DIN-рейку - корпус НЗ. На лицевой панели измерителей размещены цифровые индикаторы.
На задней панели измерителей в корпусе Щ5 расположены клеммы для подключения к питающему напряжению и к первичным преобразователям, а также кнопки управления.
Измерители в корпусе ИЗ выполнены в вод)- и пыленепроницаемом исполнении. Все подключения осуществляются внутри герметичного корпуса через гермовводы. Кнопки управления измерителей в корпусе НЗ расположены на передней панели.
Выходными сигналами измерителей являют! я состояние транзисторного ключа п-р-п -типа с открытым коллекторным выходом или интерфейс RS-485, дающий возможность контроля текущих показаний с помощью персоналы ого компьютера.
Конструкция измерителей не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Фотографии общего вида измерителей приведены на рисунках 2-3.

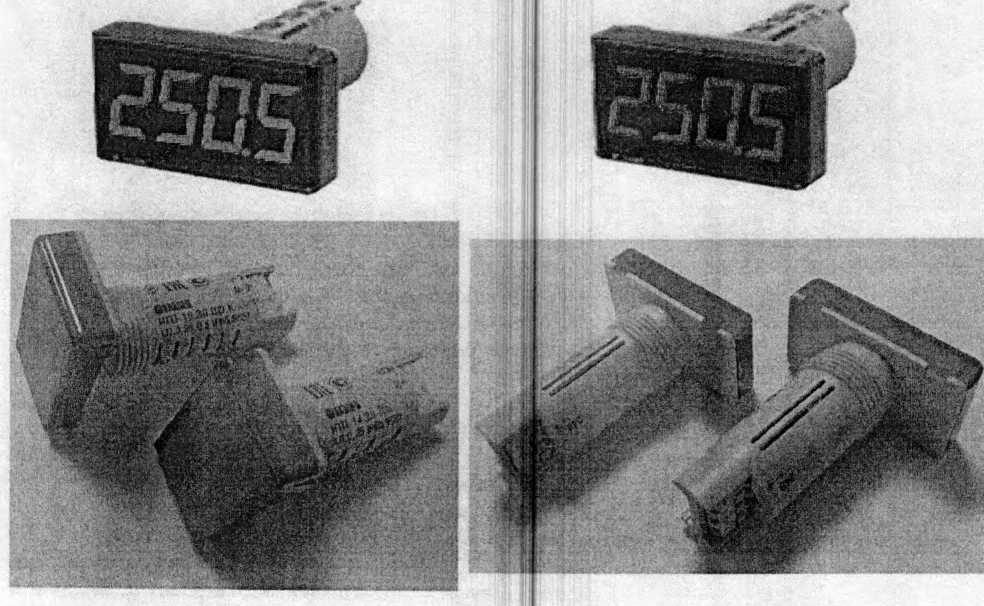

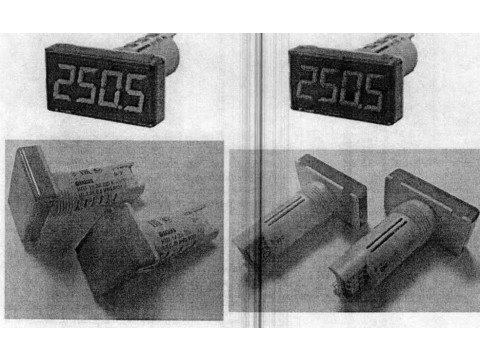

Рисунок 2 - Общий вид измерителей в корпусе Щ9

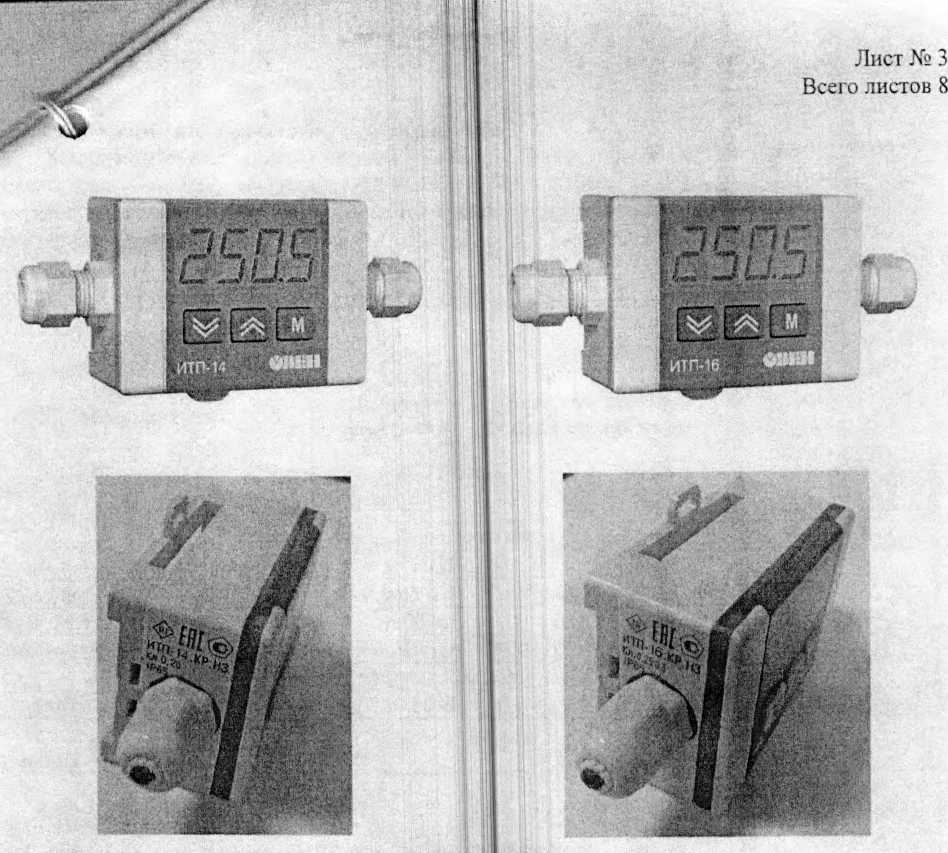

Рисунок 3 - Общий вид измерителей в корпусе НЗ
Пломбирование измерителей не предусмотрено.
Программное обеспечение
Для функционирования измерителей необходимо наличие встроенной части программного обеспечения (далее - ПО). Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по Р 50.2.077-20Ш - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование программного обеспечения |
Встроенное ПО | |
|
Идентификационное наименование ПО |
ПО embSoft ИТП14 16 vl.10.hex | |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.10 | |
|
Цифровой идентификатор ПО |
72В818С1 | |
|
Алгоритм вычисления цифрового идентификатс программного обеспечения |
ра |
CRC |
технические характерце! in
н
входных сигналов, диапазоны измерений.
(к диапазону измерений) погрешностей
грологические характеристики, типы допускаемых основных приведенных измерений и значения единицы младшего разряда приведены
в таблицах 2 и 3. Технические
характеристики приведены в таблице 4.
|
Таблица 2 - Входные сигналы ИТП-14 | ||||
|
Сигнал датчика |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % | |
|
Унифицированные сигналь |
по ГОСТ 26.011-80 | |||
|
Напряжение постоянного тока |
от 0 до 10 В |
0,001; 0.01; 0.1; 1,0 В |
±0,25 | |
|
Сила постоянного тока |
от 0 до 5 мА 1 |
.001; 0.01; 0.1; 1.0 мА | ||
|
Сила постоянною тока |
от 0 до 20 мА |
1.001; 0,01; 0,1; 1.0 мА | ||
|
Сила постоянного тока |
от 4 до 20 м А 1 |
1.001; 0,01; 0.1; 1.0 мА | ||
|
Сигналы напряжения п |
эстояниого тока | |||
|
Напряжение постоянного тока । |
от 2 до 10 В |
0,001; 0,01; 0,1; 1,0 В |
±0,25 | |
|
Таблица 3 - Входные сигналы ИТ |
Г1-16 | |||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений,% | |
|
Термоэлектрические преобразовш |
ели по ГОСТ Р 8.585-2001 | |||
|
ТХК (L) ТХА (К) |
от -200 до +800 4 от -200 до +1300 |
2__ 0,1; 1,0_°С____ С 0,1; 1,0 °C |
±0,5 | |
|
ТЖК (J) |
от-200 до+1200 |
С 0,1; 1,0 °C | ||
|
ТИН (N) |
от -200 до +1300 |
С 0.1; 1,0 °C | ||
|
ТМК (Т) |
от -250 до +400 ° |
2 0.1; 1.0 °C | ||
|
ТИП (S) ТИП (К) |
от -50 до +1750 ° от -50 до +1750 0 |
: ;1 -° °с Ь 0,1; 1,0 °C | ||
|
ТПР (В) |
о г +200 до +1800 |
"С 0,1; 1,0 °C | ||
|
ТВР (А-1) |
от 0 до +2500 сС |
0,1; 1,0 °C | ||
|
ТВР (А-2) |
от 0 до +1800 °( |
0,1; 1,0 °C | ||
|
ТВР (А-3) |
от 0 до + 1800 °( |
0,1; 1,0 °C | ||
|
Термоэлектрические и |
г еобразователи | |||
|
Гур L |
от -200 до +900 0 (от-8,15 до 53,14 К |
> 0.1; 1,0 °C i3) |
±0,5 | |
|
■ дчаадЬ таблицы 3 |
Лист № 5 Всего листов 8 | |||
|
Пределы допускаемой | ||||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон измерений |
Значение единицы младшего разряда |
основной ; приведенной (к диапазону измерений) погрешности измерений,% | |
|
Термопреобразоватсли соиротив |
пения но ГОСТ' 6651-2009 | |||
|
Си50(а=0,00426 °C’1) |
от -50 до +200 |
0.1; 1.0 °C | ||
|
50М (а=0.00428 °C'') |
or-180 до+200 с |
с |
0,1; 1,0 °C | |
|
Р150 (а=0,00385 °C'1) |
от -200 до -850 с |
с |
0,1. 1,0 °C | |
|
50П («=0.00391 °C'1) |
О1 -200 до - 850 |
с |
0,1: 1,0 °C | |
|
Си 100(а=0,00426 °C'1) |
от -50 до +200 °( |
4 |
0,1; 1,0 °C | |
|
100М (а=0,00428 °C'1) |
от-180 до +200 ° |
с |
0,1; 1,0 °C |
* |
|
Pt 100 (а=0,00385 °C '') |
от -200 до +850 ° |
с |
0,1; 1,0 °C | |
|
100П (а=0,00391 °C'' ) |
от -200 до +8501 |
(• |
0.1: 1.0 °C | |
|
NilOO (а=0,00617 °C |
ог -60 до । 180 |
0.1; 1.0 °C | ||
|
Pt500 (а=0,00385 °C*') |
от -200 до • 8?()' |
с |
0,1; 1.0 °C |
±0,25 |
|
500П (а=0,00391 °C '’) |
01 -200 до +850 ° |
с |
0.1; 1,0 °C | |
|
Си500(а=0,00426 °C '’) |
от -50 до +200 °( |
4 |
0.1: 1.0 °C | |
|
500М (а=0,00428 °C ’*) |
от-180 до+200 ° |
С |
0,1; 1,0 °C | |
|
Ni500 (а=0,00617 °C *') |
от -60 до +180 ° |
0.1; 1.0 °C | ||
|
Си 1000(а=0,00426 °C1) |
от -50 до +200 4 |
4 -Г 1 |
0.1; 1.0 °C | |
|
1000М(а=0,00428 °C'1) |
от-180 до +20Q ° |
с |
0,1; 1.0 °C | |
|
PtlOOO (а=0,00385 °C'1) |
от -200 до +850 |
с |
0,1; 1,0 °C | |
|
1000П (а=0,00391 °C1) |
от -200 до +850 ° |
с |
0,1; 1,0 °C | |
|
NilOOO (а=0,00617 °C’1) |
от -60 до +180 °( |
4 |
0.1; 1.0 °C | |
|
Унифици |
эованные сигналь |
1 по |
ГОСТ 26.011-80 | |
|
11апряженис постоянного тока |
от0 до 1 В |
0.001; 0,01; 0,1; 1,0 В |
±0,25 | |
|
11ирометры суммарного пзлуч |
еиия по ГОСТ' 10627-71 | |||
|
РК-15 |
от +400 до +1500 |
PC |
0.1; 1,0 °C | |
|
РК-20 |
от +600 до +2000 |
’С |
0.1; 1,0 °C |
±0,25 |
|
РС-20 |
от +900 до +2000 |
°C |
0,1; 1,0 °C | |
|
Сигналы постояннрг |
с напряжения | |||
|
Напряжение постоянного тока |
от -50 до +50 м |
з |
0.001; 0.01; 0.1; 1.0 мВ |
±0,25 |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением нормальных условий в пределах рабочих условий, окружающего воздуха равны 0,2 от пределов основной приведенной (к диапазону измерений) погрешности измерений.
приведенной (к диапазону измерений) температуры окружающего воздуха от па каждые 10 °C изменения температуры
|
.ина Основные технические характеристики |
Лист № 6 Всего листов 8 | |||
|
—....................~......—------------------- .............................................. ' ........- -....... - Наименование характеристики |
Значение | |||
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность воздуха без конденсации. % - атмосферное давление. кПа |
•+-20+5 до 80 от 84.0 до 106,7 | |||
|
Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °C, % - атмосферное давление, кПа |
от -40 до +60 до 95 от 84.0 до 106,7 | |||
|
Напряжение питания постоянного тока, В |
от 10 до 30 (номинальное 24) | |||
|
Масса, кг, не более |
0.15 | |||
|
Габаритные размеры, мм, не более: корпус Щ9 - высота - ширина - глубина корпус 113 - высота - ширина - глубина |
26 48 65 50 112 37 | |||
|
Степень защиты корпуса по ГОСТ 14254-96: - корпус Щ9 - корпус НЗ |
IP65/IP20 1Р65 | |||
|
Средняя наработка па отказ, ч |
100 000 | |||
|
Средний срок службы, лет |
12 | |||
Знак утверждения типа
наносится на корпус измерителя при помощи наклейки или другим способом, не ухудшающим качества измерителя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность измерителей
|
1 !аимснование |
Обозначение |
Количество | |||
|
Измеритель аналоговых сигналов универсальный итп-хх.хх.хх.х |
1 шт. | ||||
|
Руководство по эксплуатации |
КУВФ.421451.015РЭ «Измерители аналоговых сигналов универсальные ИТП-14. Руководство но эксплуатации» КУВФ.421451.016РЭ «Измерители аналоговых сигналов универсальные ИТ11-16. Руководство но эксплуатации» |
1 экз. | |||
|
Паспорт и Гарантийный талон |
КУВФ.421451.015ПС «Измеритель аналоговых сигналов универсальный ИТП-14. Паспорт» КУ ВФ.421451.01611С «Измеритель аналоговых сигналов __________универсальный ИТП-16. Паспорт»__ |
1 экз. | |||
ТчаКМ таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
КУВФ.421451.015МП «Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16. Методика поверки» |
1 экз. |
Примечание - Поставляется по требованию заказчика
Поверка
осуществляется по документу КУВФ.421451.015М11 «Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16. Методика поверки», утвержденному ООО «ИЦРМ» 29.12.2017 г.
Основные средства поверки:
- калибратор тока программируемый 11321 (регистрационный номер в Федеральном информационном фонде 8868-82);
- магазин сопротивлений МСР-63 (регистрационный номер в Федеральном информационном фонде 2042-65);
- калибратор программируемый 11320 (регистрационный номер в Федеральном информационном фонде 7493-79);
- магазин сопротивления Р4831-М1 (регистрационный номер в Федеральном информационном фонде 48930-12);
калибра тор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 20580-06);
- термометр ртутный стеклянный лабораторный 'ГЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91);
- вольтметр универсальный В7-46 (регистрационный номер в Федеральном информационном фонде 11204-88);
- катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
- источник питания постоянного тока Б5-44А (регистрационный номер в Федеральном информационном фонде 5964-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. 'Гермопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.43-003 -46526536-2016 Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16. Технические условия
,го. ель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «ПО ОВЕН»)
ИНН 7722127111
Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5. корп. 5
Телефон (факс): +7(495) 221-60-64 (+7(495) 728-41-45)
E-mail: support@owen.ru
Web-сайт: www.owen.ru
IIспытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Смотрите также
