Измерители температуры цифровые ИТЦ
| Номер в ГРСИ РФ: | РБ 03 10 2248 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПФ "Экомед-Комплекс", г. Санкт-Петербург |
Измерители температуры цифровые ИТЦ модификаций ИТЦ50-1, ИТЦ200, ИТЦ230 предназначены для измерения температуры металлических конструкций, железнодорожных рельсов, буксовых узлов колесных пар железнодорожных вагонов, а также температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2248 18 |
| Наименование | Измерители температуры цифровые ИТЦ |
| Год регистрации | 2018 |
| Номер сертификата | 12273 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-02-01 |
| Получатель сертификата | ООО НПФ "Экомед-Комплекс", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПФ "Экомед-Комплекс"
Адрес: 197101, г. С.-Петербург, Петроградская наб., 34
Контакты: тел./факс (812)102-11-27 // E-mail: ecomed@rol.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу МП 24777-03. |
Поверители
Скачать
|
Описание типа РБ 03 10 2248 18 [2009-09-18]
rb-03-10-2248-18_2009-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2248 18 [2019-02-19]
rb-03-10-2248-18_2019-02-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2248 18 [2015-04-29]
rb-03-10-2248-18_2015-04-29.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры цифровые ИТЦ модификаций ИТЦ50-1, ИТЦ200, ИТЦ230 предназначены для измерения температуры металлических конструкций, железнодорожных рельсов, буксовых узлов колесных пар железнодорожных вагонов, а также температуры жидких и газообразных сред.
Описание

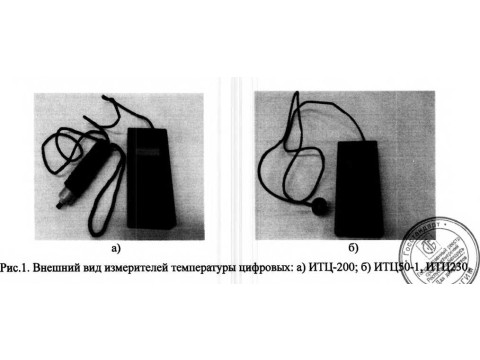

Измеритель выполнен в виде малогабаритного прибора, состоящего из электронного блока и соединенного с ним посредством гибкого кабеля контактного датчика температуры.
Корпус электронного блока изготовлен из ударопрочной пластмассы. На его лицевой панели расположены жидкокристаллический цифровой индикатор и кнопка включения измерителя.
Крышка корпуса с установленным на ней шильдиком крепится двумя винтами и пломбируется мастичной печатью.
На шильдике обозначены: товарный знак предприятия-изготовителя, тип измерителя, порядковый номер по системе предприятия-изготовителя, год изготовления и знак утверждения типа.
Внутри корпуса имеется специальный отсек для размещения аккумуляторной батареи со съемной крышкой, обеспечивающей свободный доступ к батарее.
Датчик температуры выполнен в виде двух цилиндрических частей, связанных между собой. В нижней части металлического кожуха закреплен кольцевой ферритовый магнит, удерживающий датчик температуры на плоской части поверхности рельса. В отверстии кольца магнита свободно перемещается подпружиненный стержень из текстолита. В торец стержня вмонтирована металлическая контактная вставка с термопреобразующим элементом внутри. Пено-полиуретановое кольцо на стержне защищает его от охлаждения при ветренной погоде. Светлый окрас датчика температуры уменьшает его нагрев при солнечной погоде.
Программное обеспечение отсутствует.
Рисунок 2 — Корпус прибора пломбируется мастичным клеймом.
Технические характеристики
Диапазоны измерений, пределы допускаемой основной приведенной погрешности измерения и дискретность отсчетов измерителей представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик для модификаций | |||
|
ИТЦ50-1 № 5965 |
ИТЦ 200 №4162 |
ИТЦ 230 №4133 | ||
|
1. Диапазон измерений, °C |
от -40 до +60 |
от 0 до +180 |
от +70 до +230 | |
|
2. Пределы допускаемой основной приведенной погрешности, 80СН х), % |
±2 |
±2 |
±2 | |
|
3. Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды в рабочих условиях эксплуатации Здоп |
0,5 Зосн | |||
|
4. Дискретность отсчета, °C |
1 |
1 |
1 . | |
|
5. Время установления показаний, с |
90 |
6 |
6 | |
|
6. Номинальное напряжение питания, В |
8,4 | |||
|
7. Потребление тока, мА |
2,2 | |||
|
8. Длина кабеля соединения преобразователя и электронного блока, м |
1 | |||
|
9. Габаритные размеры, мм -преобразователи -электронный блок |
ф 35x30 160x78x32 |
ф 35x140 160x78x32 |
ф 35x140 160x78x32 | |
|
10. Масса, кг |
0,3 | |||
|
11. Рабочие условия эксплуатации: -температура, °C - относительная влажность воздуха при 35 °C, % - атмосферное давление, кПа |
от -10 до +50 до 95 100 ±8 |
|
12. Средняя наработка на отказ, ч |
10000 |
|
13. Средний срок службы, лет |
5 |
х) За нормирующее значение принимается модуль разности начального и конечного значений измеряемого температурного диапазона.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации и на корпус электронного блока измерителя температуры цифровые ИТЦ.
Комплектность
В комплект поставки измерителей входят:
- электронный блок (ИНШК-311-1 для ИТЦ50-1, ИНШК-312-1 для ИТЦ200, ИНШК-313-1 для ИТЦ230) - 1 шт.;
- датчик температуры (ИНШК-311-2 для ИТЦ50-2, ИНШК-312-2 для ИТЦ200, ИНШК-313-2 для ИТЦ230) - 1 шт.:
- зарядное устройство аккумуляторной батареи 7Д-0Д25Д - 1 щт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки (на 5 комплектов) - 1 шт.
Поверка
осуществляется по документу МП 24777-03 "Измерители температуры цифровые ИТЦ.
Методика поверки.", утвержденному ГЦИ СИ "ВНИИМ им.Д. И.Менделеева" в марте 2003 года. Основные средства поверки:
- платиновый термометр сопротивления; криостат ГСП-5;
- термостат водяной ТВ-3;
- термостат масляный ТМ-3;
- установка калибровки измерителей температуры УККТ-1.
Сведения о методах измерений
приведены в Руководстве по эксплуатации "Измерители температуры цифровые ИТЦ».
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия";
ГОСТ 8.558-93ТСП. Государственная поверочная схема для средств измерений температуры";
ТУ ИНШК-311 -03 "Измерители температуры цифровые ИТЦ.
Технические условия»
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством РФ обязательным требованиям.
