Преобразователи термоэлектрические кабельные эталонные 3-го разряда КЭТНН

Назначение

Преобразователи гермоэлектрические кабельные эталонные 3-ю разряда К") ГНИ (далее - ЭТП) предназначены для передачи единицы температуры рабочим средствам методом ней ос ре дет ве иного сличення.

Описание

Принцип работы ЭТИ основан на термоэлектрическом эффекте генерировании гер-моэлектролвижушей сиды, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ЭТИ состоят из чувствительного элемента - термопары в металлической оболочке и термопарного разъёма или удлинительного провода. Чувствительный элемент представляет собой гибкую металлическую трубку с размешенной внутри неё нихросил-нисиловой гермопарой. Рабочий спай термопары изолирован от оболочки, а гермоэлек г роды от обо точки и друг от друга мелкодисперсной минеральной изоляцией. Рабочий торец оболочки герметично заглушен аргонодуговой сваркой. Основные параметры элементов соответствуют стандарту МОК 61515.

Термопарный разъём и (или) удлинительные провода предназначены для подключения ЭТП к микропроцессорному измерительному прибору.

Основные конструктивные модификации К') 1 HIE

КОТИН 01 - термопреобразователь с узлом коммутации в виде термопарною разъёма и в зависимости от его конструкции имеет ряд вариантов модификации

КЭТНН 02 - термопреобразователь с узлом коммутации в виде удлини тельных проводов и. в зависимости от их вида и наличия разъема, имеет ряд вариантов модификации.

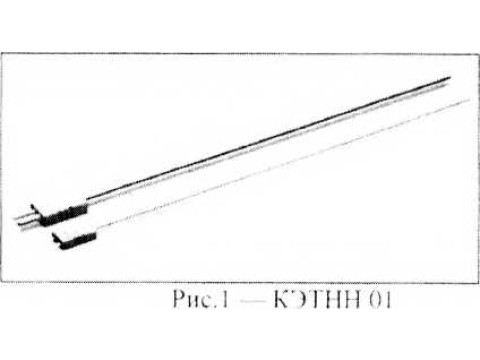

Фотографии общего вида КЭ ГНИ приведены на рисунках 1-2:

Все модификации КЭТНН имеют исполнения, различающиеся материалом защитной оболочки и её диаметром, погружаемой длиной и длиной удлинительных проводов.

Материал защитной оболочки ЭТИ - оболочка из жаростойкой стали или сплава на железо-никелевой основе с температурой применения не выше плюс I 100

Mei ро.нн ические и i ехнические характерней ики

Диапазон рабочих температур. С; от плюс 200 до плюс I 100.

Номинальная статическая характеристика преобразования имеет условное обозначение X и в рабочем диапазоне температур соответствует требованиям ГОС I Р 8.585-2001

Пределы допускаемых отклонений гермоэлекгродвнжушей силы ( ГЭДС) ЭТИ от номинального значения с учетом доверительных границ абсолютной погрешности (таблица 1) в диапазоне рабочих температур должны соответствовать;

± 2.5 (от плюс 200 до плюс 375 С).

± 0,00751 (свыше плюс 375 до плюс 1100 С).

Значения доверительных границ абсолютной погрешности б преобразователя термоэлектрического кабельного эталонного 3-го разряда - КЭТИ при доверительной вероятности 0,95 с учетом нестабильности за межаггестационный интервал не превышают значений указанных в таблице 1.

Таблица 1

Наружный диаметр ЭТИ. мм: 2.0; 3.0; 4.5.

Длина ши ру жаемой части, мм; от 250 до 3150.

Электрическое сопротивление изоляции при температуре (25+10) °C и относительной влажности воздуха от 30 до 80 % не менее 100 МОм.

Вид климатического исполнения 02 по ГОС 1 15150-69. но для работы при температурах ог минус 40 до плюс 6ОС.

Степени защиты по 1 ОСТ 14254-96 (МЭК 60529) для ЭТИ соответствуют:

- 1Р40 для вариантов модификаций 00Х (с разъемом);

- 1Р65 для остальных вариантов модификаций.

По степени устойчивости к воздействию механических нагрузок гермопреобразовате-ли соответствуют группе исполнений Х2 но ГОСТ Р 52931-2008.

Надежность ЭТИ характеризуется следующими показателями:

- Назначенный ресурс ЭТИ. при достижении которою эксплуатация Э’ГП должна быть прекращена, выраженный в количестве термопиклов (применений при одной температуре) в диапазоне le.Mnepatyp or плюс 25 до плюс 1 100 С:

500ч)- для ЭТИ диаметром 3.0 и 4.5 мм;

300 Ш- для Э ГП диаметром 2,0 мм.

- Вероятность ссзоткаэнлй рабеты ЭТИ за время набора ресурса не менее

0.40.

}нак утверждения тина

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом (в левом верхнем углу).

Комплектность

В комплект поставки КОТИП входят:

- преобразователь термоэлектрический - 1 ни.:

- паспорт (совмещенный с 1’0) - I ж?.:

- методика поверки - I жз.;

- свидетельство о поверке - I экз.

Поверка

осу шее шляется по доку менту МП! I -12N-O7 «Преобразователи гермоэлектрические кабельные эталонные 3 разряда. К01НН Методика поверки», утвержденному I ЦП СИ ВНИИМС 20.12.2007 г, Подлежат первичной поверке при выпуске из производства.

Основные средства поверки:

- эталонные 1-го разряда платинороднй-платнновые ГП типа ГППО с доверительной погрешностью по ГОСТ 8.558-2009 в диапазоне температур от плюс 300 до плюс 1200 °C;

- эталонные термометры сопротивления 3-го разряда ) ГС-100 с пределами допускаемой погрешности до 0.07 С

- преобразователь сигналов ТС и III прецизионный «ГЕРКОН» с пределами допускаемой погрешности ±[0.0005 "-б'1 О '] мВ.

- термостаты с флюидизированной средой или (рубчатые печи с характеристиками во всем диапазоне температур поверки не хуже чем: 0.15 С мин (нестабильность поддержания заданной температуры). 0.15 см (радиальный градиент температуры, во веем рабочем объеме). 0.05 °С/см (Осевой градиент температуры, во всем рабочем объеме).

Сведения о методиках (методах) измерений приведены в МП 3091-2007 «ГСП. Рекомендация. «Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя. Методика поверки».

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

I ОСТ !’ 8.585-2001 I СП. 1ермопары. Поминальные статические характеристики преобразования

[ОСТ Р 52931-2008 Приборы контроля и регу нгрования технологических процессов. Обшие технические условия.

Между народи ый стандарт

МОК 61515 (1995) Термопарные кабели и термопары с минеральной изоляцией.

1У 4211-012-10854341-07 Преобразователи термоэлектрические кабельные эталонные 3 разряда КО I НН Гехнические условия.

ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

При передаче размера единицы темпера i у ры (поверка и калибровка средств измерений температуры); выполнение рабш по оценке соответствия промышленной продукции и продукции других видов, а 1акже иных обьектов установленным таконодательсгвом Российской Федерации обязательным требованиям.

И потоните. и,

Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ»

(ООО «ПК «ТЕСЕЙ»)

Адрес: 249037. г.Обнинск Калужской области. пр.Ленина 75А.

тел. факс: (48439) 9-37-41.9-37-42. 9-37-43

http; 'wwwnesev coni e-mail: zakaz </tesev.com

Испытательный цен i p

Государственный центр испытаний средств измерений (1 ЦП СИ)

ФГУП «ВИИИМС». г. Москва

Аттестат аккредитации от 27.06.2008. регистрационный номер

в Федеральном информационном фонде в области обеспечения единства измерений № 30004-08.

Адрес: 119361. г.Москва, у л.Озерная. д.46

Тел. факс: (495) 437-55-77 437-56-66.

E-mail: oi'Iice-'gA niinis.ru. адрес в Интернет: www.vniims.ru
