Измерители сопротивления заземления ИС-20 и ИС-20/1
| Номер в ГРСИ РФ: | РБ 03 13 5589 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
Измерители сопротивления заземления ИС-20 и ИС-20/1, (далее - приборы) предназначены для измерения сопротивления переменному току и напряжения переменному току. Модель ИС-20/1 также измеряет силу переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5589 18 |
| Наименование | Измерители сопротивления заземления ИС-20 и ИС-20/1 |
| Год регистрации | 2018 |
| Номер сертификата | 12275 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | АО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
АО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РАПМ.411212.002РЭ ( 2013 г.). |
| Признание поверки | Первичная при выпуске из производства: АО "НПФ "Радио-Сервис" (аттестат аккредитации - № RA RU.310653, шифр поверительного клейма - ВИЯ)(НТК №02-16). Первичная при выпуске из производства: Удмуртский ЦСМ (аттестат аккредитации - №RA.RU.3113312, шифр поверительного клейма - АО).(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 5589 18 [2019-07-26]
rb-03-13-5589-18_2019-07-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5589 18 [2015-02-19]
rb-03-13-5589-18_2015-02-19.pdf
|
Скачать |
Описание типа
Назначение
Измерители сопротивления заземления ИС-20 и ИС-20/1, (далее - приборы) предназначены для измерения сопротивления переменному току и напряжения переменному току. Модель ИС-20/1 также измеряет силу переменного тока.
Описание
Основное назначение приборов - измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в режимах: по двух-, трёх- или четырёхпроводному методу, измерение с автоматическим вычислением удельного сопротивления грунта. Модель ИС-20/1 также может измерять сопротивления переменному току в схемах с одними или двумя токовыми клещами и силу переменного тока.
Принцип действия приборов основан на измерении напряжения в цепи, при приложении стабилизированного импульсного испытательного тока переменной полярности. Величина сопротивления отображается на дисплее. Диапазоны измерения переключаются автоматически.
Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Всего в память могут быть записаны до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth.
Основные узлы измерителей сопротивления заземления: генератор испытательного тока, аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, управляющий процессом измерения с помощью электронных переключателей, блок питания с аккумулятором, дисплей, кнопки управления.
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Питание приборов автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Устройство подзарядки аккумулятора производится от входящего в комплект внешнего блока питания.
Несанкционированный доступ внутрь приборов предотвращается
ГТГХТ.ТТХГТ IT/'irr Trtnr ТТТТТ/’ГЛТГ ОТГТГХ ГК’тТЛ'Т’/ЛЧ’ЧТТГЧТ'/Л ГЧППГ» О "Г. Г/

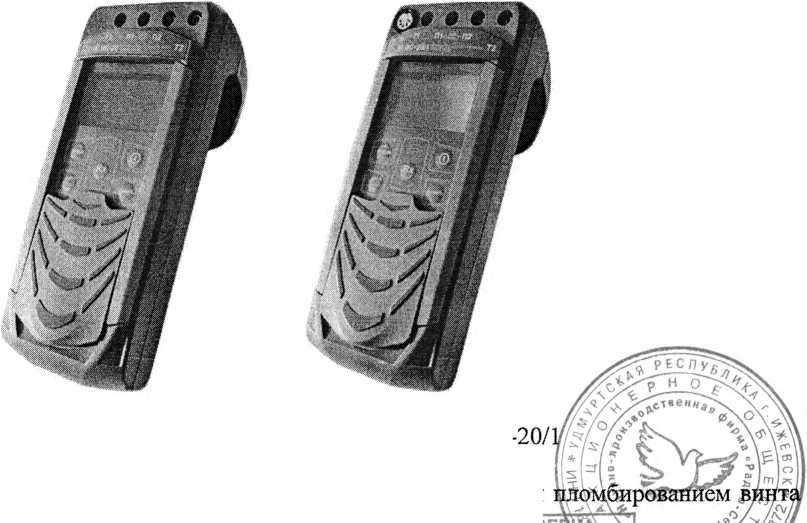

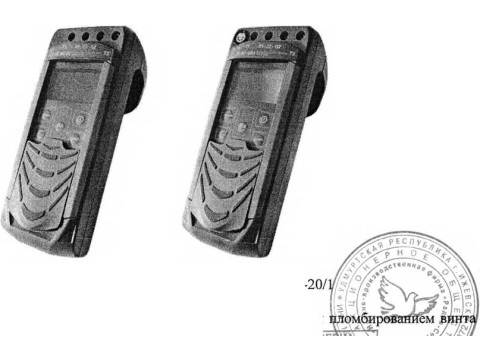

ИС-20
Рисунок 1
ИС-20/1
- Внешний вид приборов ИС-20, ИС-
Программное обеспечение
Программное обеспечение (ПО) управления измерением установлено во внутренней памяти контроллера и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
Внешнее ПО RS-terminal служит для вывода и представления результатов измерений на внешнем ПК и не является метрологически значимым.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма и с п о л н я е м о го кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное для ИС-20 |
Микропрограмма |
1.0 |
384E5F73B9A098CE865 B7FFF19C5D658 |
md5 |
|
Встроенное для ИС-20/1 |
Микропрограмма |
1.0 |
57992BBA4F719F7FB5D 21B285623B7FA |
md5 |
|
Внешнее ПО |
RS-terminal |
не ниже 1.0 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Основные технические характеристики
|
1 Измерение электрического сопротивления | ||||
|
Диапазоны измерения сопротивления |
Допускаемое значение сопротивления в цепях подключения, не более |
Пределы допускаемой основной абсо л юг н ой п о г ре ш пост и (четырехпроводный метод измерений) | ||
|
Токовых Т1 - 1 2 |
потенциальных ГП - 112 | |||
|
от 1 до 999 мОм |
30 Ом |
40 кОм |
± (0,03xR г- 3 е.м.р.) | |
|
от 0,01 до 9,99 Ом |
1 кОм | |||
|
от 0.1 до 99,9 Ом |
10 кОм | |||
|
от 1 Ом до 9,99 кОм |
40 кОм | |||
|
Максимальное амплитудное напряжение помехи для диапазонов измерений электрического сопротивления, В, не более |
от 1 до 999 мОм |
12 | ||
|
от 1,00 Ом до 9,99 кОм |
24 | |||
|
2 Измерение электрического сопротивления с одними клещами (только для ИС-20/1) | ||||
|
Диапазоны измерения сопротивления |
Допускаемое значение сопротивления в цепях подключения, не более |
Пределы допускаемой основной абсолютной погрешности (четырехпроводн ый метод измерений) | ||
|
Токовых Т1 - Т2 |
потенциальных 111 - 112 | |||
|
от 1 до 999 мОм |
30 Ом |
40 кОм |
±( 0.05xR I R2/(300xRo6m)+3 е.м.р.) | |
|
от 0,01 до 9,99 Ом от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм |
1 кОм | |||
|
Допустимый измерительный ток через измерительные клещи, не менее, мА |
0,3 | |||
11родолжение таблицы 2
I 3 Измерение электрического сопротивления двумя клешами (только для ИС-20/1)
|
Диапазоны измерения сопротивления |
11 ределы допускаемой основной абсолютной погрешности |
|
от 0,03 до 9,99 Ом |
±(0,1 OxR + 3 е.м.р.) |
от 10,0 до 99,9 Ом
± (0,15 х В + 3 е.м.р.)
4 Измерение амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц
|
Диапазон измерения. В |
от 1 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц |
±(0.05x11 + 3 е.м.р.) |
|
5 Измерение силы синусоидального переменного тока частотой 50 Гц с применением измерительных клешей (только для ИС-20/1) | |
|
Диапазон измерения, мА |
от 1 до 250мА от 0.25 до 2,50 А |
|
Пределы допускаемой основной абсолютной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением и зм ерительн ы х к ле ще й |
±(0,05x1 + 3 е.м.р.) |
Примечания: ,
е.м.р - единица младшего разряда; R, U, 1 - значения измеряемых, сопротивления, напряжения и тока, соответственно; Room - общее сопротивление системы заземления.
Дополнительные погрешности
Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением температуры в рабочем диапазоне, ± 3 %.
Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне. ± 3 %.
Таблица 3 - Общие технические характеристики
|
Напряжение питания постоянного тока (встроенный аккумулятор), В |
от 5,2 до 7,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
250 х 110x90 |
|
Масса, кг, не более |
0,8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха 30 °C, % |
от минус 15 до 50 до 90 |
|
Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока, кВ, не менее |
7,3 |
|
Сопротивление изоляции, МОм, не менее |
20 |
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации.
Комплектность
Таблица 4 - Комплект поставки приборов
|
___Наименование и условное обозначение 1 Измеритель сопротивления заземления ИС - 20 (ИС-20/1) РАПМ.4 11 2 12.002 |
Количество 1 |
|
2 Руководство по эксплуатации РАПМ.411212.002РЭ |
1 |
|
3 Блок питания БПН-А 12-0.5 |
1 |
|
4 Струбцина РЛПА.301 532.001 |
1 |
|
5 Ручка РЛПА.715311.004 |
1 |
|
6 Зажим типа «крокодил» |
2 |
|
7 Сумка для переноски прибора |
1 |
|
8 Упаковка транспортная |
1 |
|
9 Комплект кабелей в составе: - кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м; - кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м: - кабель на катушке РАПМ.685442.003 - красный, длиной 40 м; - кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м. |
1 1 1 1 |
|
10 Батарейный отсек РАПМ.436244.007 |
1 |
|
11 Bluetooth-USB адаптер |
1 |
|
12 Штырь заземления РЛПА.305177.004* - длина 1 м |
0 / 4 |
|
13 Клещи токоизмерительные КТИ-20/1 РАПМ.41 81 14.005 - й (пли) КТИ-20/2 РАПМ.418114.006 2 (для ИС-20/1) |
1 |
|
14 Клещи передающие КП-20/1 РАПМ.418114.004 (для ИС-20/1 Г* |
0/ 1 |
Примечания.
I - Комплект штырей заземления поставляется по отдельному заказу.
2 - Модель клещей токоизмерительных согласовывается при заказе.
3 - Клещи передающие КП-20/1 поставляются по отдельному заказу.
Поверка
осуществляется по документу РАПМ.411212.002РЭ, раздел 6 «Поверка», утвержденному ЩИ СИ ФГУП «ВНИИМС» 03 апреля 2013 г.
Основные средства поверки:
магазин сопротивлений Р4834 (диапазон воспроизведения сопротивлений от 0,01 до 10' Ом, кл.т. 0,02); вольтметр универсальный GDM-8246, диапазон измерений постоянного напряжения от 0 до 1200 В с погрешностью ±(0,02 %+2 е.м.р.), диапазон измерений переменного напряжения 0 - 1200 В с погрешностью ± (0.2%+30 е.м.р.), диапазон измерений постоянного тока от 0 до 20 А с погрешностью ±(0,02 %+2 е.м.р.). диапазон измерений переменного тока 0 до 20 А с погрешностью ±(0.5 %+15 е.м.р.), установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 предел напряжения постоянного и переменного тока до 1000 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОС!' 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
Измерители сопротивления заземления ИС-20 и ИС-20/1 PAIIM.4I1212.002ТУ. Технические условия.
