Преобразователи термоэлектрические многозонные iTHERM
| Номер в ГРСИ РФ: | РБ 03 10 6861 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 10 6861 18 [2019-05-03]
rb-03-10-6861-18_2019-05-03.pdf
|
Скачать |
Преобразователи термоэлектрические многозонные iTHERM предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6861 18 |
| Наименование | Преобразователи термоэлектрические многозонные iTHERM |
| Год регистрации | 2018 |
| Номер сертификата | 12245 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-12-20 |
| Получатель сертификата | фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия (DE), Италия (IT) |
Производитель / Заявитель
фирма "Endress+Hauser Wetzer GmbH+Co.KG"
Адрес: Obere Wank 1, 87484, Nesselwang
Контакты: +49762197502 // +497621975345
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Для преобразователей применяется первичный метрологический контроль и последующая поверка. |
| Методика поверки | Поверка проводится по МРБ МП.2872-2019. Для преобразователей термоэлектрических многозонных разборной и неразборной конструкции, используемых на предприятиях с непрерывным технологическим процессом установить межповерочный интервал (для преобразователей неразборной конструкции - конечный срок действия первичного метрологического контроля), равным периоду между остановочными ремонтами, но не более 48 месяцев; при этом увеличение межповерочного интервала (для преобразователей неразборной конструкции - срока действия первичного метрологического контроля) допускается только при условии применения процедур и средств контроля работоспособности преобразователей, установленных в соответствующих документах владельца средств измерений. |
| Признание поверки | Признавать результаты первичного метрологического контроля, проводимого аккредитованной лабораторией фирмы "Endress+Hauser Wetzer GmbH+Co.KG" (Германия, Италия)(аттестат аккредитации № BY/112 3.0053, действителен до 24 июля 2020 года)(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 10 6861 18 [2019-05-03]
rb-03-10-6861-18_2019-05-03.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические многозонные iTHERM предназначены для измерения температуры жидких и газообразных сред.
Область применения - нефтеперерабатывающая, химическая и фармацевтическая области хозяйственной деятельности.
Описание
Принцип действия преобразователей термоэлектрических основан на эффекте термоэлектродвижущей силы, возникающей из-за разности температур между соединениями различных металлов и сплавов, образующих часть одной и той же цепи.
Конструктивно преобразователи термоэлектрические многозонные iTHERM имеют определенный набор чувствительных элементов (термопар), которые помещены в защитную арматуру и располагаются внутри технологического оборудования для измерения температуры среды в различных точках. В качестве чувствительных элементов используются одиночные или сдвоенные термопары типов J; К; N; Т; Е (обозначение НСХ по ГОСТ 6616-94 (МЭК 584), СТБ ГОСТ Р 8.585-2004). Чувствительные элементы могут размещаться в индивидуальных измерительных вставках или быть встроены в защитную арматуру. Также в качестве измерительной вставки может использоваться преобразователь термоэлектрический TSC310. Защитная арматура служит для защиты чувствительных элементов от воздействия факторов измеряемой среды и приданию механической жесткости конструкции преобразователя термоэлектрического многозонного iTHERM В зависимости от способа интеграции чувствительных элементов и конструкции защитной арматуры преобразователи термоэлектрические многозонные iTHERM могут быть изготовлены в следующих исполнениях: TMS01, TMS02, TMS21, TMS11, TMS12. Чувствительные элементы преобразователей термоэлектрических многозонных iTHERM могут располагаться линейно (все исполнения) или распределены по объему (3D распределение) (исполнения TMS01 и TMS02). В зависимости от комплектации, преобразователи термоэлектрические многозонные iTHERM могут иметь ястооенные \ соелств и ‘.о-ник I II
Пмгт 1 Пигтпр А или выносные вторичные преобразователи ТМТ, которые преобразует напряжение на выводах термопары (с учетом температурной компенсации холодного спая) в значение температуры, и выводят это значение при помощи цифровых сигналов HART, PROFIBUS-PA, FOUNATION Fieldbus или аналогового токового сигнала постоянного тока 4-20 мА, соответствующего значению измеренной температуры для каждой точки измерения. Двухканальные вторичные преобразователи ТМТ142, ТМТ162 и ТМТ82 предназначены для работы с сдвоенными чувствительными элементами и имеют расширенные функции диагностики электрических сигналов. Для обеспечения возможности метрологического контроля преобразователи могут иметь извлекаемые индивидуальные измерительные вставки (исполнения TMS01-xxA, TMS02-xxA, TMS11-хххА, TMS11-xxxB, TMS11-xxxC, TMS12-xxxA, TMS12-xxxB, TMS12-xxxC).
Для функциональной диагностики в процессе эксплуатации в конструкции преобразователей термоэлектрических многозонных iTHERM могут быть предусмотрены диагностические камеры (исполнения TMS02 и TMS12) для контроля давления и состава среды в пространстве между измерительной вставкой и защитной арматурой, что позволяет определить механическое повреждение защитной арматуры и степень загрязнения вследствие водородной диффузии.
Преобразователи термоэлектрические многозонные iTHERM могут быть изготовлены во взрывозащищенном исполнении.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.
Внешний вид преобразователей термоэлектрических многозонных iTHERM представлен на рисунке 1.
TMS12 TMS21
TMS01 TMS02 TMS11

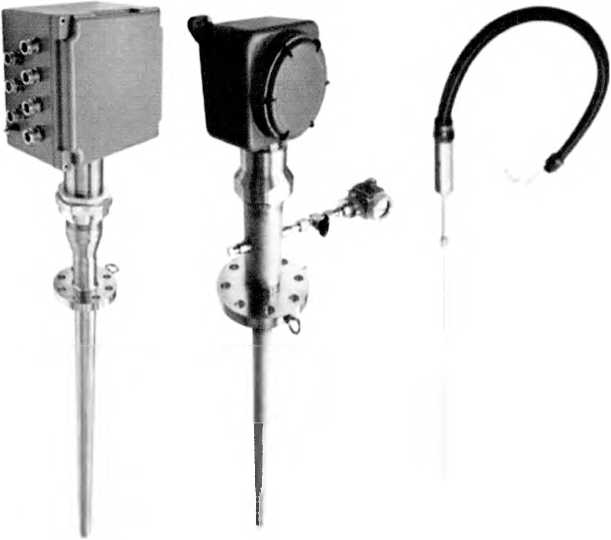

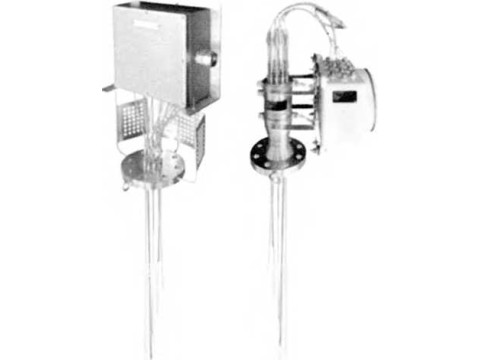

Рисунок 1 - Внешний вид преобразователей термоэлектрических многозонных iTHERM
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики преобразователей термоэлектрических многозонных therm представлены в таблицах 1-3.
Таблица 1 Основные метрологические и технические характеристики преобразователей термоэлектрических многозонных iTHEMP
|
Наименование характеристики |
Значения в зависимости от исполнения | ||||
|
TMS01 |
TMS02 |
TMS11 |
TMS12 |
TMS21 | |
|
1 Тип (буквенное обозначение НСХ) по ГОСТ 6616-94 |
ТНН (N); ТХА (К); ТЖК (J); ТМК (Т) |
ТНН (N); ТХА (К); ТЖК (J); ТМК (Т) |
ТНН (N); ТХА (К); ТЖК (J) |
ТНН (N); ТХА (К); ТЖК (J) |
ТНН (N); ТХА (К); ТЖК (J); ТХКн (Е) |
|
2 Количество чувствительных элементов |
от 2 до 48 |
от 2 до 52 |
от 2 до 12 |
от 2 до 16 |
от 2 до 59 |
|
3 Класс допуска по ГОСТ 6616-94 |
1 |
1 |
1 |
1 |
1; 2 |
|
4 Верхний предел давления измеряемой среды, МПа |
10 |
20 |
24 |
24 |
9 |
|
5 Диапазоны измерения температуры в зависимости от типа ТП, °C | |||||
|
ТНН (N) |
от минус 270 до 1100 |
от минус 270 до 920 | |||
|
ТХА (К) |
от минус 270 до 1100 |
от минус 40 до 920 | |||
|
ТЖК (J) |
от минус 21 Одо 760 |
от минус 210 до 440 | |||
|
ТМК (Т) |
от минус 40 до 370 | ||||
|
ТХКн (Е) |
- |
от минус 40 до 510 | |||
|
6 Диапазон температур окружающей среды, °C |
с встроенными вторичными преобразователями: от минус 40 до 85; без встроенных вторичных преобразователей: от минус 50 до 85 | ||||
|
7 Температура хранения,°C |
от минус 50 до 95 | ||||
|
8 Степень защиты, обеспечиваемая оболочкой в соответствии ГОСТ 14254-2015 |
IP66/67 | ||||
Таблица 2 Основные метрологические характеристики вторичных преобразователей TMT
|
Название характеристики |
Значение характеристики | |
|
1 |
2 | |
|
1 Пределы допускаемой погрешности вторичного преобразователя ТМТ84, ТМТ85 с цифровым выходным сигналом: - тип J |
±0,27 °C | |
|
- тип К |
±0,35 °C | |
|
- тип N |
±0,48 °C |
р |Государственный реестр! |
|
- тип Т |
±0,36 °C | |
|
- тип Е |
±0,22 °C | |
Продолжение таблицы 2
|
1 |
2 |
|
2 Пределы допускаемой погрешности вторичного преобразователя ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ181, ТМТ182, ТМТ82, ТМТ128, ТМТ188, ТМТ80, ТМТ142, ТМТ162 с выходным сигналом постоянного тока 4-20 мА: - ТМТ80 (тип К, N) - ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ181, ТМТ182, ТМТ128, ТМТ188 (тип J, К, Т, Е) - ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ181, ТМТ182, ТМТ128, ТМТ188 (тип N) - ТМТ82 (тип J) - ТМТ82 (тип К, Т) - ТМТ82 (тип N) - ТМТ82 (тип Е) - ТМТ142 (тип J, К, Т, Е) - ТМТ142 (тип N) - ТМТ162 (тип J) - ТМТ162 (тип К) - ТМТ162 (тип N) - ТМТ162 (тип Т) - ТМТ162 (тип Е) |
±1,0 °C или ±0,15 % от ДИ (выбирается большее значение) ±0,5 °C или ±0,08 % от ДИ (выбирается большее значение) ±1,0 °C или ±0,08 % от ДИ (выбирается большее значение) ±(0,27 °C + 0,03 % от ДИ) ±(0,35 °C + 0,03 % от ДИ) ±(0,48 °C + 0,03 % от ДИ) ±(0,22 °C + 0,03 % от ДИ) ±(0,5 °C + 0,02 % от ДИ) ±(1,0 °C + 0,02 % от ДИ) ±(0,23 °C + 0,03 % от ДИ) ±(0,30 °C + 0,03 % от ДИ) ±(0,40 °C + 0,03 % от ДИ) ±(0,31 °C + 0,03 % от ДИ) ±(0,19 °C+ 0,03 % от ДИ) |
|
3 Пределы допускаемой погрешности температурной компенсации холодного спая |
±1 °C |
|
Примечание - ДИ - установленный диапазон измерения | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки преобразователей термоэлектрических многозонных iTHERM в соответствии с технической документацией фирмы "Endress+Hauser Wetzer GmbH+Co.KG " (Германия, Италия) включает:
- преобразователь термоэлектрический многозонный iTHERM (исполнение в зависимости от заказа);
- дополнительные принадлежности в соответствии с заказом;
- компакт-диск с эксплуатационной документацией.
Технические документы
Документация фирмы "Endress+Hauser Wetzer GmbH+Co.KG " (Германия, Италия).
МРБ МП.2872 - 2019 «Преобразователи термоэлектрические многозонные iTHERM. Методика поверки»
/ L . ......... _ J 11
Заключение
Преобразователи термоэлектрические многозонные iTHERM соответствуют требованиям документации фирмы - изготовителя.
Преобразователи термоэлектрические многозонные iTHERM соответствуют:
- требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии с регистрационным номером № RU Д-ОЕ.АГ95.В.00650 от 14.12.2015, выданная ООО «Эндресс+Хаузер», Москва, и декларация о соответствии с регистрационным номером № ТС BY/112 11.01.ТР020 003 12673 от 01.07.2015, выданная УП «БЕЛОРГСИНТЕЗ», Республика Беларусь);
- требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах» (сертификаты соответствия № RU С ОЕ.ГБ05.В.00919, выдан НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования», Российская Федерация, 16.01.2015, сертификат соответствия и № RU С 1Т.ГБ05.В.00995, выдан НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования», Российская Федерация, 05.03.2015);
Межповерочный интервал - не более 24 месяцев;
Межповерочный интервал в СЗМ в Республике Беларусь - не более 24 месяцев.
Для преобразователей термоэлектрических многозонных разборной и неразборной конструкции, используемых на предприятиях с непрерывным технологическим процессом установить межповерочный интервал (для преобразователей неразборной конструкции - конечный срок действия первичного метрологического контроля), равным периоду между остановочными ремонтами, но не более 48 месяцев; при этом увеличение межповерочного интервала (для преобразователей неразборной конструкции - срока действия первичного метрологического контроля) допускается только при условии применения процедур и средств контроля работоспособности преобразователей, установленных в соответствующих документах владельца средств измерений.
