Преобразователи термоэлектрические Omnigrad серий TС, TAF, TEC, TSС, TMT-C
| Номер в ГРСИ РФ: | РБ 03 10 5297 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5297 18 |
| Наименование | Преобразователи термоэлектрические Omnigrad серий TС, TAF, TEC, TSС, TMT-C |
| Год регистрации | 2018 |
| Номер сертификата | 12249 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-12-20 |
| Получатель сертификата | фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия (DE), Италия (IT) |
Производитель / Заявитель
фирма "Endress+Hauser Wetzer GmbH+Co.KG"
Адрес: Obere Wank 1, 87484, Nesselwang
Контакты: +49762197502 // +497621975345
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2388-2014. |
Поверители
Скачать
|
Описание типа РБ 03 10 5297 18 [2019-10-01]
rb-03-10-5297-18_2019-10-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5297 18 [2014-03-13]
rb-03-10-5297-18_2014-03-13.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С предназначены для измерения температуры жидких и газообразных сред.
Область применения - различные области хозяйственной деятельности.
Описание
Принцип действия преобразователей термоэлектрических основан на эффекте термоэлектродвижущей силы, возникающей из-за разности температур между соединениями различных металлов и сплавов, образующих часть одной и той же цепи.
В зависимости от комплектации, преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С могут иметь встроенные или выносные вторичные преобразователи ТМТ, которые преобразует напряжение на выводах термопары (с учетом температурной компенсации холодного спая) в значение температуры, и выводят это значение при помощи цифровых сигналов HART, PROFIBUS-PA, FOUNATION Fieldbus или аналогового токового сигнала постоянного тока 4-20 мА, соответствующего значению измеренной температуры.
Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С выпускают в следующих исполнениях: ТС10; ТС12; ТС13; ТС15; ТС61; ТС62; ТС63; ТС65; ТС66; ТС88; ТМТ142С; ТМТ162С; ТЕС420; TSC310; TAF11; TAF12D; TAF12S; TAF12T; TAF16. Для отображения измеренного значения температуры, может использоваться встроенный жидкокристаллический дисплей.
Конструктивно преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С состоят из защитной арматуры и измерительного элемента. Защитная арматура может быть оборудована защитными тбповкамм ТА2хх или ТАЗхх которые отличаются конструкцией и степенью защиты, которую обеспечивает оболочка. В защитную головку может быть встроен вторичный преобразователь ТМТ. Защитные гильзы исполнений ТА5хх, TWxx, входящие в состав защитной арматуры предназначены для защиты чувствительного элемента от воздействия факторов измеряемой среды. В качестве измерительного элемента используется термопары типов J; К; N; R; S; В (обозначение НСХ по ГОСТ 6616-94 (МЭИ 584), СТБ ГОСТ Р 8.585-2004). Измерительный элемент может быть встроен непосредственно в защитную гильзу или находится в составе сменной измерительной вставки ТРС100, ТРС300 или ТЕС300.
Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С могут быть изготовлены во взрывозащищенном исполнении.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

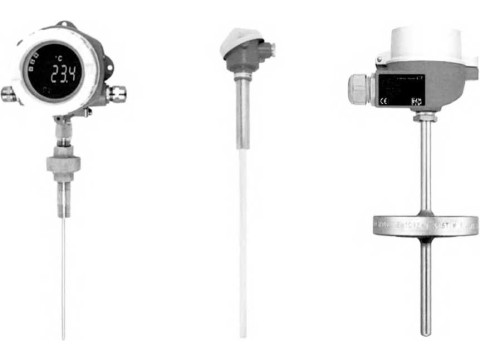

Внешний вид преобразователей термоэлектрических Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С представлен на рисунке 1.

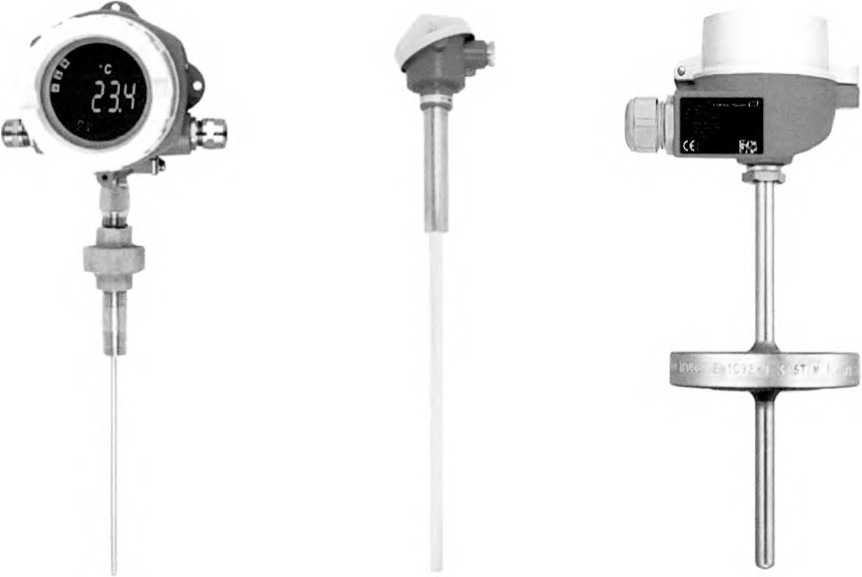

Рисунок 1 - Внешний вид преобразователей термоэлектрических Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики преобразователей термоэлектрических Omnigrad серий ТС, TAF, TEC, TSC,
ТМТ-С представлены в таблицах 1-3.
Таблица 1
|
Исполнения преобразователей термоэлектрических Omnigrad |
Тип (буквенное обозначение НСХ) по ГОСТ 6616-94 (МЭК 584), СТБ ГОСТ Р 8.585-2004 |
Класс по ГОСТ 6616-94 (МЭК 584) |
Диапазон измеряемых температур, °C |
|
ТС10; TC12; TC13; TC15; ТС61; ТС62; ТС63; ТС65; TC66; TC88; ТМТ142С; TMT162C |
J |
1 |
от минус 40 до 750 |
|
ТС10; ТЕС420; TSC310;TAF11; TAF16;TMT142C; ТМТ162С |
J |
2 |
от минус 40 до 750 |
|
ТС10; ТС12; ТС13; ТС15; ТС61; ТС62; ТС63; ТС65; ТС66; ТС88 |
К |
1 |
от минус 40 до 1100 |
|
TAF16; ТС10; ТЕС420; TSC310 |
К |
2 |
от минус 40 до 1100 |
|
TAF11 |
К |
1; 2 |
от минус 40 до 1300 |
|
ТМТ142С; ТМТ162С |
к |
1; 2 |
от минус 40 до 800 |
|
ТАН 1; ТАН 6 |
N |
2 |
от минус 40 до 1150 |
|
TAF11; TAF12D; TAF12S; TAF12T |
R |
1 |
от Одо 1600 |
|
TAF11; TAF12D; TAF12S; TAF12T; TAF16 |
S |
1 |
от 0 до 1600 |
|
TAF12D; TAF12S; TAF12T |
В |
2 |
от минус 600 до 1700 |
|
TAF11 |
В |
2 |
от 600 до 1600 |
Таблица 2
|
Название характеристики |
Значение характеристики |
|
1 Время термического срабатывания в воде (скорость движения воды (0,4 ±0,1) м/с) (в зависимости от диаметра нижней части защитной арматуры): to, 5 to,9 |
от 0,8 до 37 с от 2,5 до 115 с |
|
2 Сопротивление изоляции при температуре 20 °C и постоянном напряжении 500 В |
не менее 1000 МОм |
|
3 Диапазон температур окружающего воздуха (максимальный) для исполнений без встроенного вторичного преобразователя |
от минус 50 °C до 180 °C |
|
4 Диапазон температур окружающего воздуха для исполнений со встроенным вторичным преобразователем |
от минус 40 °C до 85 °C |
|
5 Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 (МЭК 529) |
IP65; IP66; IP67; IP68 |
0$^^
Государственный реес Л , I средств измерении I < \ Республики Беларус ь /у \Для документов/ /J
Таблица 3
|
Название характеристики |
Значение характеристики |
|
1 Пределы допускаемой погрешности вторичного преобразователя ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ181, ТМТ182, ТМТ82, ТМТ128, ТМТ188, ТМТ80, ТМТ142, ТМТ162 с выходным сигналом постоянного тока 4-20 мА: -ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ181, |
±0,5 °C или ±0,08 % от ДИ (в |
|
ТМТ182, ТМТ128, ТМТ188 (термопары К, J) |
зависимости от того, что больше) |
|
-ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ181, |
±1 °C или ±0,08 % от ДИ (в |
|
ТМТ182, ТМТ128, ТМТ188 (термопары N) |
зависимости от того, что больше) |
|
-ТМТ112, ТМТ122, ТМТ182 (термопары S, R) |
±1,4 °C или ±0,08 % от ДИ (в зависимости от того, что больше) |
|
-ТМТ111, ТМТ121, ТМТ181, ТМТ128, ТМТ188 |
±2,0 °C или ±0,08 % от ДИ (в |
|
(термопары S, R В) и ТМТ112, ТМТ122, ТМТ182 (термопары В) |
зависимости от того, что больше) |
|
- ТМТ80 (термопары К, N) |
±1 °C или ±0,15 % от ДИ (в зависимости от того, что больше) |
|
- ТМТ80 (термопары S, В, R) |
±2 °C или ±0,15 % от ДИ (в зависимости от того, что больше) |
|
- ТМТ82 (термопары К) |
±(0,35 °C + 0,03 % от ДИ) |
|
- ТМТ82 (термопары N) |
±(0,48 °C + 0,03 % от ДИ) |
|
- ТМТ82 (термопары S) |
±(1,15 °C + 0,03 % от ДИ) |
|
- ТМТ82 (термопары В) |
±(1,43 °C + 0,03 % от ДИ) |
|
- ТМТ82 (термопары R) |
±(1,12 °C + 0,03 % от ДИ) |
|
- ТМТ82 (термопары J) |
±(0,27 °C + 0,03 % от ДИ) |
|
-ТМТ162 (термопары К) |
±(0,3 °C + 0,03 % от ДИ) |
|
- ТМТ162 (термопары N) |
±(0,4 °C + 0,03 % от ДИ) |
|
- ТМТ162 (термопары S) |
±(0,98 °C + 0,03 % от ДИ) |
|
- ТМТ162 (термопары В) |
±(1,23 °C + 0,03 % от ДИ) |
|
- ТМТ162 (термопары R) |
±(0,95 °C + 0,03 % от ДИ) |
|
- ТМТ162 (термопары J) |
±(0,23 °C + 0,03 % от ДИ) |
|
-ТМТ142 (термопары К, J) |
±(0,5 °C+ 0,02 % от ДИ) |
|
-ТМТ142 (термопары N) |
±(1 °C + 0,02 % от ДИ) |
|
- ТМТ142 (термопары S, В, R) |
±(2 °C + 0,02 % от ДИ) |
|
2 Пределы допускаемой погрешности вторичного преобразователя ТМТ84, ТМТ85 с цифровым выходным сигналом: - термопары К |
±0,35 °C |
|
- термопары N |
±0,48 °C |
|
- термопары S |
±1,15°С |
|
- термопары В |
±1,5 °C |
|
- термопары R |
±1,12 °C |
|
- термопары J |
±0,27 °C |
|
Примечание - ДИ - диапазон измерений | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки преобразователей термоэлектрических Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С в соответствии с технической документацией фирмы "Endress+Hauser Wetzer GmbH+Co.KG " (Германия, Италия) входит:
- преобразователь термоэлектрический Omnigrad серий ТС, TAF, ТЕС, TSC, ТМТ-С (исполнение в зависимости от заказа);
- дополнительные принадлежности в соответствии с заказом;
- компакт-диск с эксплуатационной документацией.
Технические документы
Документация фирмы "Endress+Hauser Wetzer GmbH+Co.KG " (Германия, Италия).
МРБ МП.2388-2014 «Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С. Методика поверки»
Заключение
Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С соответствуют требованиям документации фирмы - изготовителя.
Преобразователи термоэлектрические Omnigrad серий ТС, TAF, TEC, TSC, ТМТ-С соответствуют:
- требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии вторичных преобразователей ТМТ, термопреобразователей сопротивления Omnigrad и термоэлектрических преобразователей Omnigrad, выдана ООО «Эндресс+Хаузер», Москва, регистрационный номер № RU Д-DE.AF95.B.00650 от 14.12.2015, декларация о соответствии вторичных преобразователей ТМТ, выдана УП «БЕЛОРГСИНТЕЗ», Республика Беларусь, регистрационный номер № ТС BY/112 11.01 .ТР020 003 12673 от 01.07.2015);
- требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах» (сертификат соответствия вторичных преобразователей ТМТ во взрывозащищенном исполнении с маркировкой взрывозащиты Ex d и Ex ia № RU С □Е.ГБ05.В.00919, выдан НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования», Российская Федерация, 16.01.2015, сертификат соответствия термопреобразователей сопротивления Omnigrad и термоэлектрических преобразователей Omnigrad во взрывозащищенном исполнении с маркировкой взрывозащиты Ex d и Ex ia № RU С 1Т.ГБ05.В.00995, выдан НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования», Российская Федерация, 05.03.2015, сертификат соответствия термопреобразователей сопротивления Omnigrad ТМТ142/ТМТ162 и термоэлектрических преобразователей Omnigrad ТМТ142/ТМТ162 во взрывозащищенном исполнении с маркировкой взрывозащиты Ex d и Ex ia № RU С 1Т.ГБ05.В.00971, выдан НАНИО «Центр сеотификации
I (государственный реет , |
II средств измерение I I у I Республики Бет'!| ■ •/ J взрывозащищенного и рудничного оборудования», Российская Федерация, 18.01.2015);
Межповерочный интервал - не более 24 месяца;
Межповерочный интервал в СЗМ в Республике Беларусь - не более 24 месяцев.
