Преобразователи термоэлектрические ТХАв, ТХКв

Назначение

Преобразователи термоэлектрические ТХАв, ТХКв (далее по тексту - ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры, в качестве первичных термопреобразователей.

Описание

Принцип работы ТП основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при различной температуре. ТП обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (НСХ).

ТП изготавливаются с термопарами в качестве чувствительных элементов (ЧЭ), типов:

- хромель/алюмелевые (ТХАв) - К;

- хромель/копелевые (ТХКв) - L.

ТП изготавливаются следующих модификаций: ТХАв/ТХКв 0188-01, 0188-02, 2088-01, 2088-011. 2088-02, 2088-021, 2088-03, 2088-031. 2088-05. 2088-06. 2088-07. 2088-08. 2388-01, 2388-02, 2388-03, 2388-04, 2388-04У. 2388-05, 2388-06. 2388-07, отличающихся друг от друга конструкцией защитной арматуры, способу контакта с измеряемой средой, способу монтажа (крепления) на объекте, виду рабочего спая (изолированные и неизолированные), по количеству ЧЭ, классу допуска и по конструкции (разборные, неразборные), наличию клеммной головки и её материалу.

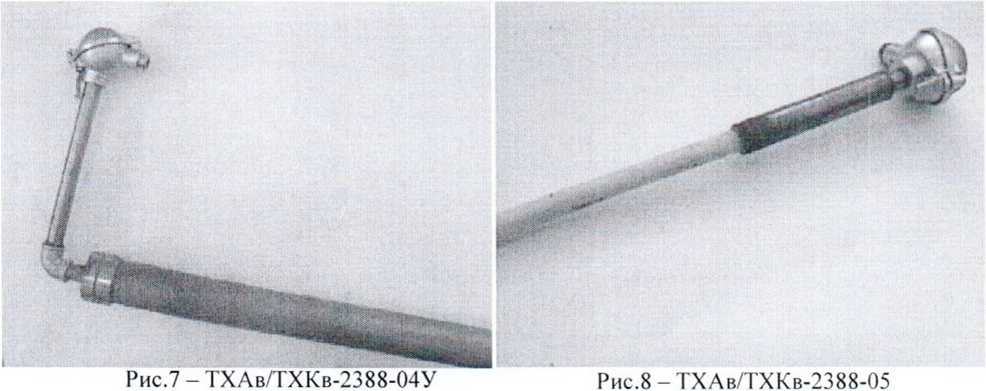

Фотографии общего вида ТП приведены на рисунках 1-8:

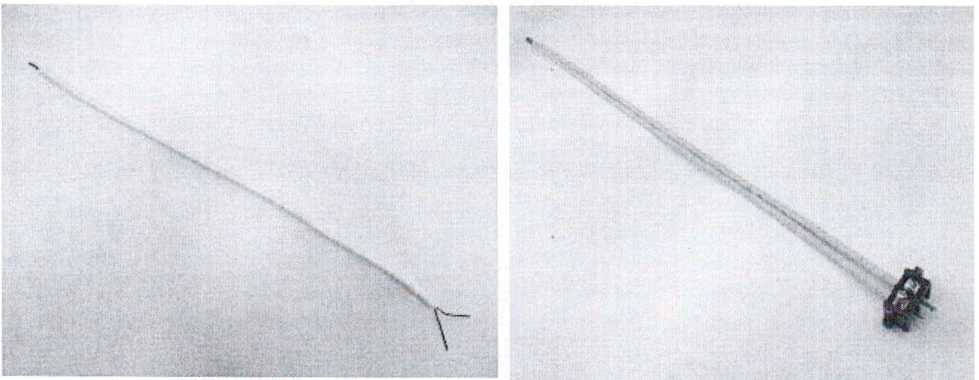

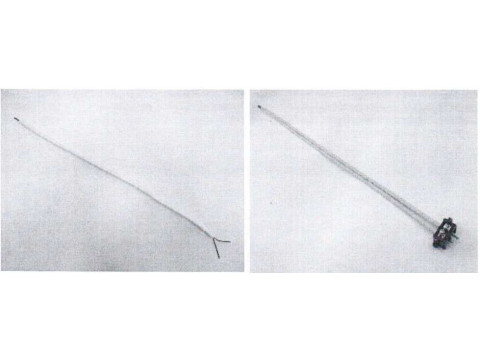

Рис.1 -ТХАв/ТХКв-0188-01

Рис.2 - ТХАв/ТХКв-0188-02

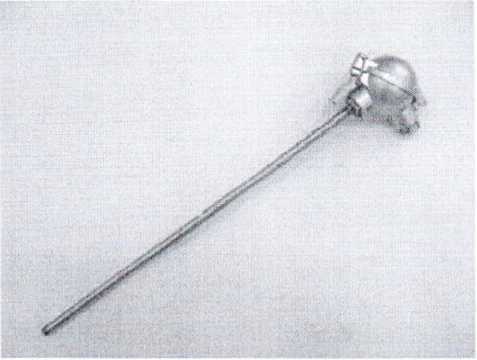

Рис.З - ТХАв/ТХКв-2088-011

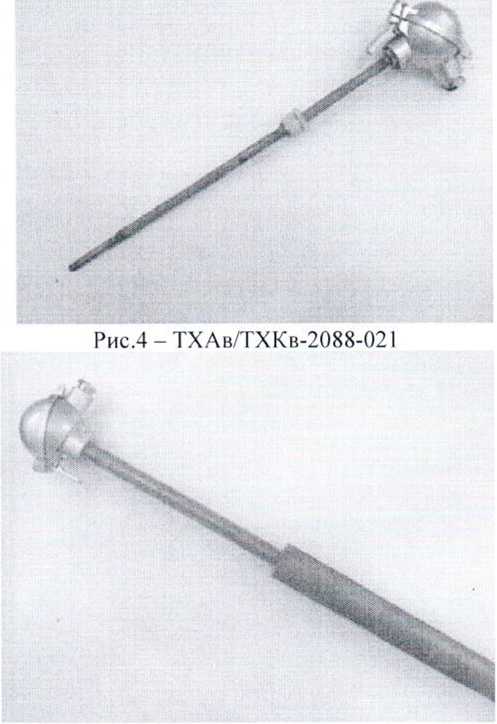

Рис.5 - ТХАв/ТХКв-2388-01

Рис.6 - ТХАв/ТХКв-2388-04

Технические характеристики

Диапазон измеряемых температур, °C.............от минус 40 до плюс 1200 (для ТХАв);

от минус 40 до плюс 800 (для ТХКв)

Условное обозначение НСХ по ГОСТ Р 8.585-2001................................К (ТХАв);

L(TXKb)

Класс допуска.................................................................................I или 2

Пределы допускаемых отклонений ТП от НСХ по ГОСТ Р 8.585-2001. °C:

Для ТХАв: '                            Для ТХКв:

1 класс допуска:                               2 класс допуска:

± 1.5 (от минус 40 до 375 включ.)             ±2,5 (от минус 40 до 360 включ.)

± 0,004 t (св. 375 до 1300 включ.)              ± (0,7+0,005-t) (св. 360 до 800 включ.)

2 класс допуска:

±2,5 (от минус 40 до 333 включ.)

± 0.0075-t (св. 333 до 1300 включ.)

где t - значение измеряемой температуры. °C

Показатель тепловой инерции ТП (в зависимости от диаметра монтажной части защитной арматуры), с:............................................................................от 5 до 500

Электрическое сопротивление изоляции ТП между цепью ЧЭ и защитной арматурой не менее 100 МОм при температуре (25± 10) °C и относительной влажности не более 80 %;

Длина погружаемой части, мм......................................................от 50 до 20 000

Диаметр погружаемой части (в зависимости от материала защитной арматуры), мм:......................................................................................................от 6 до 50

Группа климатического исполнения ТП по устойчивости и прочности к воздействию

температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 .......................С4

ТП по устойчивости к механическим воздействиям при эксплуатации соответствуют группам исполнения по ГОСТ Р 52931-2008:

- L1 - без монтажных элементов длиной не менее 500 мм;

- N2 - с керамическими защитными чехлами;

- V3 - всех остальных модификаций.

Степень защиты ТП от проникновения внутрь воды и пыли по ГОСТ 14254-96:

- IP00 - для ТП модификаций 0188-01, 0188-02;

- IP40 - для ТП остальных модификаций с удлинительными проводами;

- IP55 —для ТП остальных модификаций с клеммной головокой из полимерного материала;

- 1Р65 — для ТП остальных модификаций с клеммной головокой из алюминиевого сплава.

Средний срок службы и вероятность безотказной работы в зависимости от условий эксплуатации в соответствии с таблицей 1

Таблица I

Примечание:

1. Средний срок службы с вероятностью безотказной работы 0,95.

2. Показатели для условий эксплуатации при постоянной температуре, сухом воздухе и отсутствии механических нагрузок.

Знак утверждения тина

наносится на титульный лист (в правом верхнем углу) паспорта ТП типографским способом, а также на этикетку, прикрепленную к ТП.

Комплексность средства измерений

- Преобразователь термоэлектрический (модификация и исполнение по заказу) - I шт.

- Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «Рекомендация. ГСП. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

- установка для испытания электрической прочности изоляции ВМН 06.00.000 250 В;

ПГ ±10 В;

- мегаомметр электронный Ф4102/1-1 М (0-2000) МОм; КТ 1,5;

- установка УПСТ-2М, 9,0 мкВ;

- преобразователь термоэлектрический эталонный ТППО-Ю00 (300-1200) °C.

ПГ ±(0,5-0.9) °C. 2 разряд по ГОСТ 8.558-2009;

- милливольтметр В2-99 [(-ЗОО)-ЗОО] мВ. ПГ ± (0,006- 0,02) мВ;

- печь МТГ1-2МР-50-500 (100-1200) °C; 0.8 °C/см, ±0.1 °C/мин;

- термостат с флюидизированной средой FB-08. рабочий диапазон температур от плюс 50 до плюс 700 °C.

Примечание: При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующих разделах ТУ 4211-040-39375199-2015.

Нормативные документы

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».

ТУ 4211-040-39375199-2015 «Преобразователи термоэлектрические ТХАв, ТХКв. Технические условия».

ГОСТ 8.558-2009 ГСП. «Государственная поверочная схема для средств измерений температуры». ГОСТ 8.338-2002 ГСП. «Преобразователи термоэлектрические. Методика поверки».

МИ 3090-2007 Рекомендация. ГСИ. «Преобразователи т ермоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
