Измерители ИКВЧ-М

Назначение

Измерители ИКВЧ-М (далее по тексту - измерители) предназначены для непрерывного автоматического измерения массовой концентрации пыли (МКП), а также оптической плотности пылегазовых сред.

Описание

Принцип действия измерителей основан на регистрации оптических параметров пылегазовой среды методом измерения оптической плотности и на вычислении соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.

Измерители представляют собой стационарные, автоматические приборы непрерывного действия.

В зависимости от варианта исполнения измерители комплектуются в соответствии с таблицей I.

Таблица I

МОК, рефлектор (для ИКВЧ-М-Д) или зонд (для ИКВЧ-М-ДЗ) при помощи комплекта монтажных частей монтируются на газоходе или дымовой трубе. БИ располагается в операторской и связывается с МОК четырехпроводным кабелем электропитания и связи.

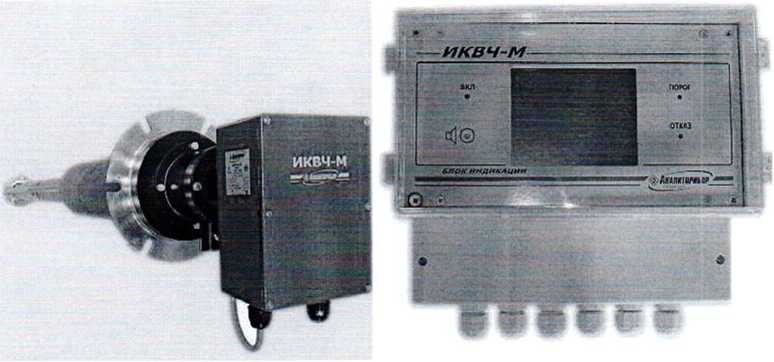

Рисунок 2 - Общий вид измерителя ИКВЧ-М-ДЗ

Стрелками указано место пломбировки от несанкционированного доступа

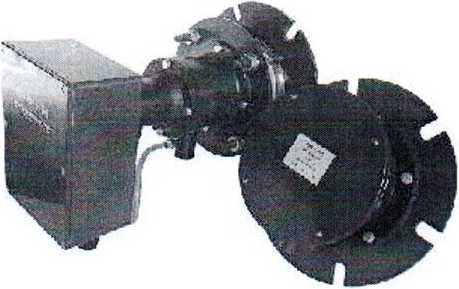

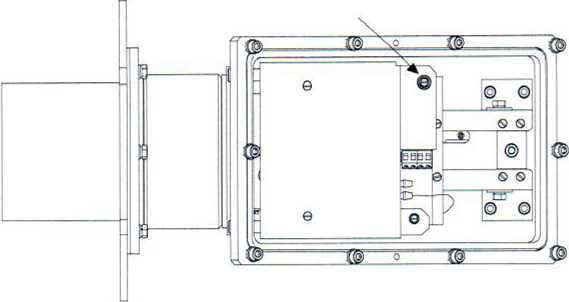

Рисунок 3 - Схема пломбировки МОК измерителей ИКВЧ-М-Д, ИКВЧ-М-ДЗ от несанкционированного доступа

Вид сверху

Съемная часть корпуса условно не показана

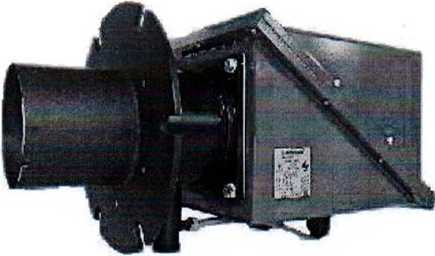

Стрелкой указано место пломбировки от несанкционированного доступа Рисунок 5 - Схема пломбировки МОК измерителя ИКВЧ-М-Н от несанкционированного доступа

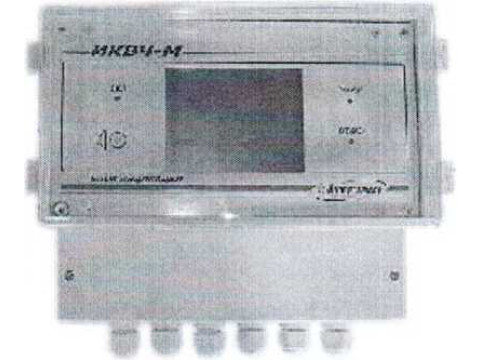

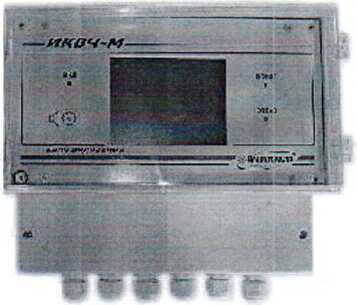

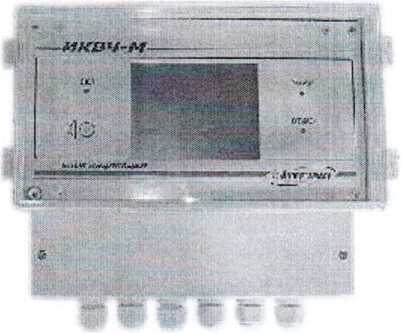

Стрелкой указано место пломбировки от несанкционированного доступа Рисунок 6 - Схема пломбировки БИ измерителей ИКВЧ-М от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) служит для отображения, обработки и сохранения результатов измерений оптической плотности и массовой концентрации пыли, для отображения сообщений об ошибках и служебной информации. Измерители обеспечивают обмен данными с внешними устройствами по цифровому каналу связи. Протокол обмена по каналам RS485 и Ethernet - MODBUS RTU.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения измерителей ИКВЧ-М указаны в таблице 2.

Таблица 2

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 3

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочем диапазоне температур на каждые 10 °C от номинального значения температуры (20 ± 2) °C, составляют ± 0,7 в долях от пределов допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности, вызванной изменением относительной влажности окружающей среды от номинального значения влажности (65 ± 3) % до максимального значения, соответствующего условиям эксплуатации, составляют ± 1,0 в долях от пределов допускаемой основной погрешности.

Таблица 4

Электрическое питание БИ измерителя осуществляется переменным однофазным током с напряжением от 187 до 253 В и частотой (50 ± 1) Гц.

Электрическое питание МОК осуществляется от БИ или от источника постоянного тока напряжением от 18 до 32 В.

Мощность, потребляемая БИ, В А, не более

Мощность, потребляемая МОК, Вт, не более

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Условия эксплуатации:

Знак утверждения типа

наносится фотохимическим способом на таблички, расположенные на боковых стенках МОК и БИ измерителей, и на титульный лист руководства по эксплуатации ИБЯЛ.416143.006 РЭ типографским способом.

Комплектность

Таблица 5

Поверка

осуществляется по документу ИБЯЛ.416143.006 МП «Государственная система обеспечения единства измерений. Измерители ИКВЧ-М. Методика поверки», утвержденному ФГУП «ВНИИОФИ» I I ноября 2014 г.

Основные средства поверки:

I. Набор мер МО-82 (исполнение: МО-82-1, МО-82-2. МО-82-3), ГР СИ № 56638-14.

Основные метрологические характеристики:

Диапазон значений оптической плотности мер от 0.00087 до 4,0 Б

Диапазон значений СКИП мер от 0.0001 до 0.12 абс. ед.

Пределы допускаемой относительной погрешности оптической плотности мер, входящих в состав набора мер МО-82-1, МО-82-2, %:

- в диапазоне значений оптической плотности от 2.0 до 4.0 Б ±1.0;

- в диапазоне значений оптической плотности от 0,6 до 2,0 Б ± 0.7;

- в диапазоне значений оптической плотности от 0.00087 до 0,6 Б ± 0,5

Пределы допускаемой относительной погрешности СКНП мер. входящих в состав набора мер МО-82-3, %:

- в диапазоне значений СКНП от 0,0001 до 0,002 абс. ед. ± 1,0;

- в диапазоне значений СКНП свыше 0,002 до 0.08 абс. ед. ± 0.7;

- в диапазоне значений СКНП свыше 0.08 до 0,12 абс. ед. ± 0,5

2. Аспиратор ПУ-4Э. ГР СИ № 14531-13

Основные метрологические характеристики:

Диапазон расхода:от 0.2 до 20 л/мин;

Погрешность задания расхода: ± 5 %;

Сопротивление поглотителя: от 0 до 5 кПа;

Время отбора пробы: от 1 до 99 мин.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

«Измерители ИКВЧ-М. Руководство по эксплуатации ИБЯЛ.416143.006 РЭ», раздел 2.4.

Нормативные документы

ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм»
