Установки топливораздаточные "Топаз"
| Номер в ГРСИ РФ: | РБ 03 07 6207 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО «Топаз-сервис», г. Волгодонск, Ростовская обл. |
Установки топливораздаточные «Топаз» (далее - УТ) предназначены для измерений объёма и (или) массы жидкого моторного топлива (далее - ЖМТ) вязкостью от 0,55 до 40 мм*/с и газов углеводородных сжиженных (далее - СУГ) при выдаче в баки транспортных средств и тару потребителей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6207 21 |
| Наименование | Установки топливораздаточные "Топаз" |
| Год регистрации | 2021 |
| Номер сертификата | 14239 |
| Дата регистрации | 2021-07-02 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ООО «Топаз-сервис», г. Волгодонск Ростовской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО «Топаз-сервис», г. Волгодонск Ростовской обл.
Адрес: 347360, Ростовская обл., г. Волгодонск, ул. 7-я Заводская, 60
Контакты: тел.(факс): +7 (8639) 27-75-75, info@topazelectro.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации, проводить по МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки», ДСМК.400740.001 МП «Установки топливораздаточные «Топаз». Методика поверки» с изменением №3, утвержденной в 2020 г. |
Поверители
Скачать
|
Описание типа РБ 03 07 6207 21 [2017-04-18]
rb-03-07-6207-21_2017-04-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6207 21 [2021-08-02]
rb-03-07-6207-21_2021-08-02.pdf
|
Скачать |
Описание типа
Назначение
Установки топливораздаточные «Топаз» (далее - УТ) предназначены для измерений объёма и (или) массы жидкого моторного топлива (далее - ЖМТ) вязкостью от 0,55 до 40 мм*/с и газов углеводородных сжиженных (далее - СУГ) при выдаче в баки транспортных средств и тару потребителей.
Описание
Принцип действия УТ основан на задании команд УТ на выдачу доз объёма (массы) ЖМТ и (или) СУГ и получении измерительной информации о количестве ЖМТ или СУГ. протекающих через измерительные линии гидравлической части УТ, с помощью измерителей объёма с генераторами импульсов или расходомеров массовых, обработки, регистрации, индикации результатов измерений и информации:
- объёма (массы) ЖМТ и (или) СУГ, л (кг);
- цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб.;
- стоимости выданного объёма (массы) ЖМТ и (или) СУГ, руб.;
- суммарного с нарастающим итогом значения объёма (массы) ЖМТ и (или) СУГ, руб;
Установка показаний указателя разового учёта в блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и (или) СУГ производится автоматически.
УТ состоит из:
- корпуса;
- оборудования топливораздаточного основного;
- оборудования топливораздаточного дополнительного.
К основному топливораздаточному оборудованию относятся:
- измерители объёма, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd», Китай (далее - измеритель объёма ЖМТ);
- измерители объёма, производства фирмы «Zhejiang Maide Machine Со., Ltd», Китай (далее - измеритель объёма СУГ);
- измеритель объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.», Великобритания;
- генераторы импульсов, производства фирмы «Zhejiang Datian Machine Со., Ltd», Китай;
- генераторы импульсов, производства ООО «Топаз-сервис», Россия;
- расходомеры массовые Promass, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-11. и расходомеры массовые LPGmass (регистрационный номер 37965-14). производства фирмы «Endress+Hauser Flowtec AG», Швейцария;
- счетчики-расходомеры массовые Micro Motion, производства фирмы «Emerson Process Management / Micro Motion Inc.», США (регистрационный номер 451 15-16);
- блоки индикации и управления, производства ООО «Топаз-сервис», в которых установлены блоки управления, индикации, модули расширения и устройства отчетные и устройства ввода;
- моноблоки насосные;
- клапаны соленоидные, производства фирмы «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай и «ERA SIB», Аргентина;
- клапаны электромагнитные (соленоидные), производства фирмы
«ASCO Joucomatic, S.A.», Франция;
- клапаны соленоидные, производства фирмы «Automatic Control Valves, s.l.», Испания;
- раздаточные рукава;
- раздаточные рукава, установленные на отдельно стоящие стойки (далее - сателлиты).
К дополнительному топливораздаточному оборудованию относятся;
- системы отбора паров ЖМТ из заправляемого бака;
- температурные модули;
- системы подогрева;
- системы работы с электронными картами доступа;
- дополнительные электромеханические суммарные счетчики;
- терминалы управления отпуском ЖМТ (СУГ);
- блоки местного управления;
- печатающие устройства;
- мультимедийное оборудование;
- другое оборудование, улучшающее потребительские свойства УТ.
УТ изготовлены из коррозионно-устойчивых материалов и материалов, имеющих покрытие, защищающее от коррозии. Детали УТ, соприкасающиеся с измеряемой средой, изготовлены из материалов, не снижающих качество измеряемой среды, стойких к ее воздействию в пределах рабочего диапазона температур.
У Т выпускаются в следующих модификациях:
«Топаз-Х|Х2Хз» - УТ. предназначенные для измерений объёма и (или) массы ЖМТ;
«Топаз-Х|Х2ХзГ» - УТ, предназначенные для измерений объёма и (или) массы ЖМТ и (или) СУГ,
где Xi - конструктивное исполнение корпуса установки: «1», «2», «3», «4», «5», «6» или «8»;
Хг - количество выдаваемых видов ЖМТ и (или) СУГ: «I», «2», «3», «4» или «5». для установок с одним, двумя, тремя, четырьмя или пятью видами выдаваемых ЖМТ и (или) СУГ соответственно;
Хз - комплектация установки насосными моноблоками: «О» для установок, не укомплектованных насосными моноблоками или «I» для установок, укомплектованных насосными моноблоками;
Г-УТ. предназначенные для измерений объема и (или) массы СУГ.
Общий вид УТ с размещением сборочных единиц в одном корпусе представлен на рисунках I - 12”
Общий вид сателлитов представлен на рисунке 13.
Схемы пломбировки расходомеров массовых Promass, LPGmass. счетчиков-расходомеров массовых Micro Motion, входящих в состав УТ, в соответствии с их эксплуатационными документами или, как для аналогичных СИ. в соответствии с МИ 3002-2006. Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 14-20.

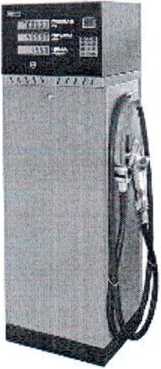

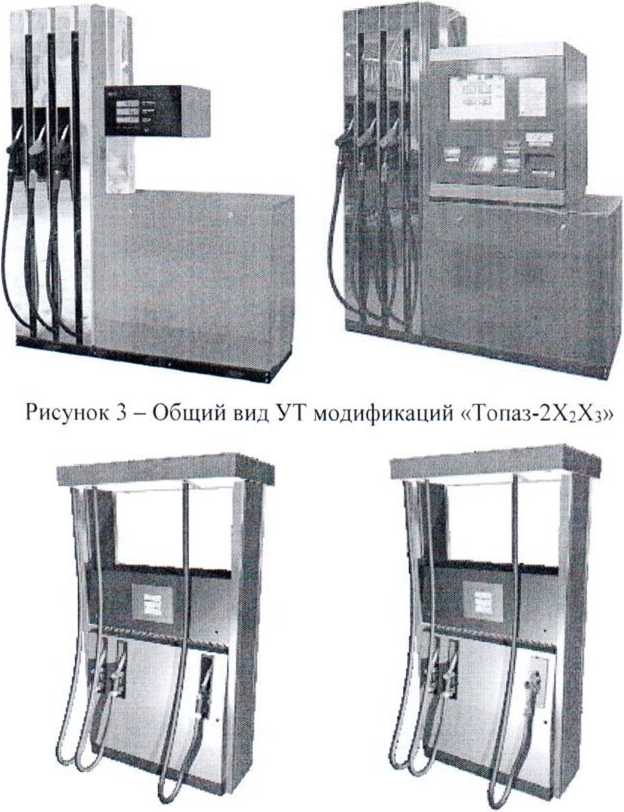

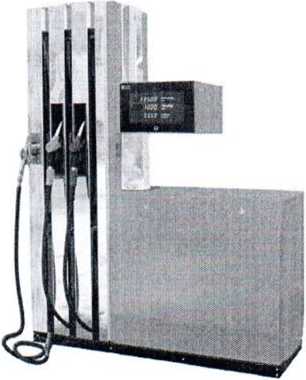

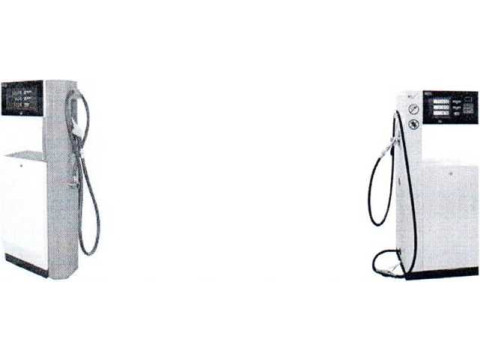

Рисунок I - Общий вид УТ модификаций Рисунок 2 - Общий вид УТ модификаций «Топаз-11 Хз» «Топаз-110Г»
11 Допускается размещение сборочных единиц в нескольких корпусах (БИУ, отсек гидравлики, сателлит).

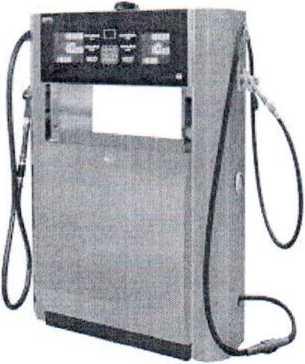

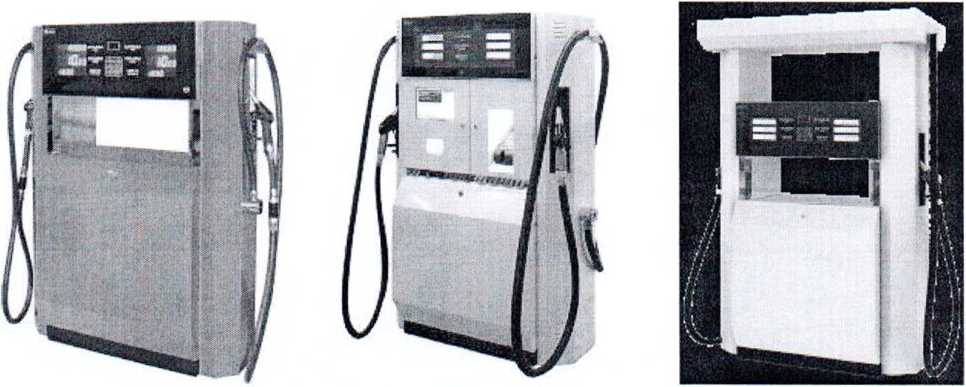

Рисунок 5 - Общий вид УТ модификаций «Топаз-ЗХгХз»
Рисунок 4 - Общий вид УТ модификаций «Топаз-2ХгХзГ»
Рисунок 7 - Общий вид УТ модификаций «Топаз-ДХгХзГ
Рисунок 6 - Общий вид УТ модификаций «Топаз-ЗХгХзГ»
Рисунок 8 - Общий вид УТ модификаций «Топаз-4Х2Хз»
Рисунок 9 - Общий вид УТ модификаций «Топаз-51 Хз»
Рисунок 10 - Общий вид УТ модификаций «Топаз-61Хз»
Рисунок 11 - Общий вид УТ модификаций «Топаз-61 ХзГ»
а) с кожухом
б) без кожуха

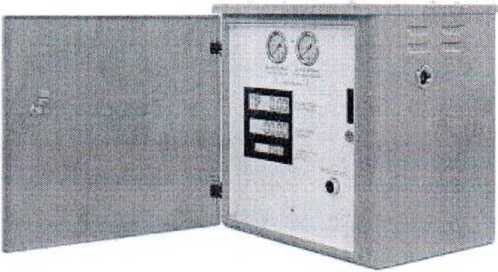

Рисунок 12-Общий вид УТ модификаций «Топаз-81 Хз»
Рисунок 13 - Общий вид сателлитов
Пломба изготовителя или пломба с нанесенным знаком поверки
а) с измерителем объёма ЖМТ б) с измерителем объёма СУГ

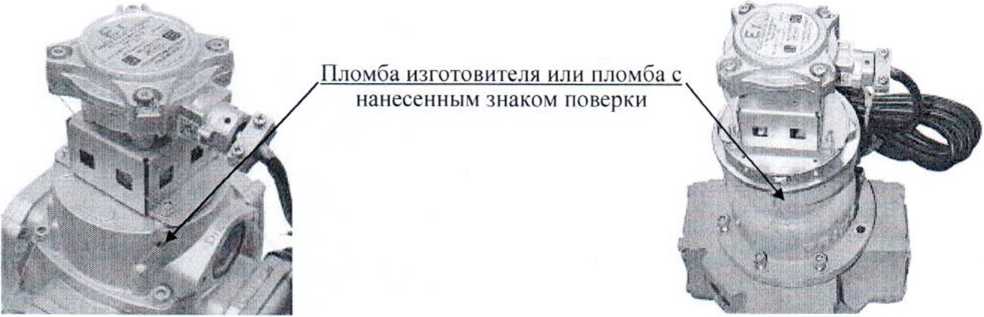

Рисунок 14-Схемы пломбировки генераторов импульсов, производства фирмы «Zhejiang Dalian Machine Со., Ltd.»
а) с измерителем объёма ЖМТ
б) с измерителем объёма СУГ
Рисунок 14а —Схемы пломбировки генераторов импульсов, производства ООО «Топаз-сервис»

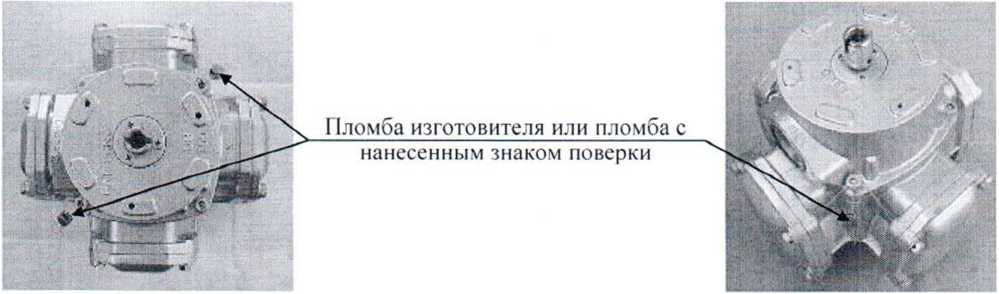

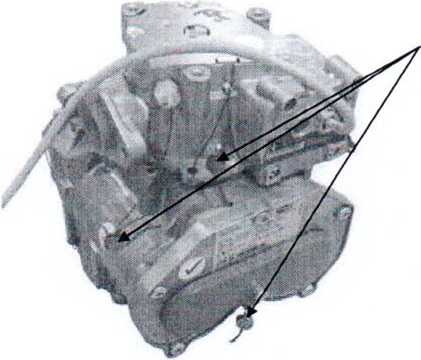

Рисунок 15 - Схема пломбировки измерителей объёма ЖМТ
Пломба изготовителя или пломба с
нанесенным знаком поверки
Рисунок 16 - Схема пломбировки измерителей объёма СУГ
Рисунок 17-Схема пломбировки измерителя объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.»
Пломба изготовителя или пломба с
нанесенным знаком поверки
нанесенным знаком поверки
а)
Пломба изготовителя или пломба с нанесенным знаком поверки
б)

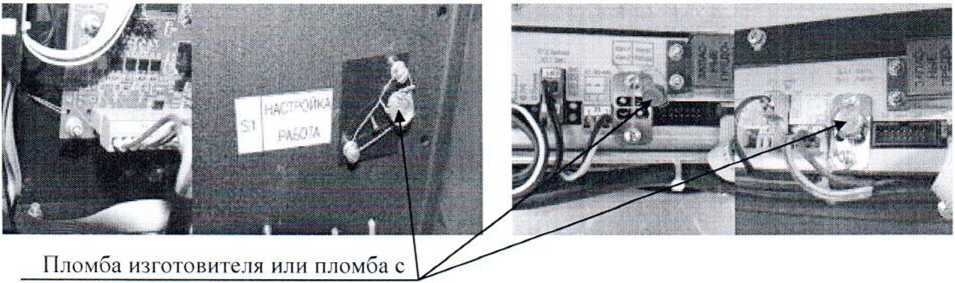

Рисунок 18 - Схемы пломбировки блоков управления серии «Топаз-ЗОбБУ»
Пломба изготовителя или пломба с нанесенным знаком поверки
Рисунок 19-Схема пломбировки устройства отчетного «Топаз-106К1Е»

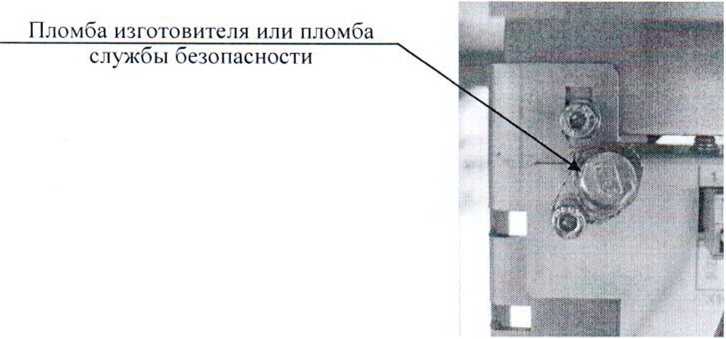

Рисунок 20 - Схема пломбировки узлов крепления блоков управления серии «Топаз-ЗОбБУ»
Программное обеспечение
УТ имеют встроенное программное обеспечение (ПО) Топаз, которое устанавливается в блок управления и предназначено для:
- сбора измерительной информации, обработки, регистрации и индикации результатов измерений;
- автоматической блокировки возможности одновременной выдачи ЖМТ и СУГ (только для УТ модификаций «Топаз-Х|Х?ХзГ»);
- управления процессом отпуска ЖМТ и (или) СУГ и обеспечения защиты:
- осуществления информационного обмена УТ с внешними информационными системами и устройствами.
Нормирование метрологических характеристик УТ проведено с учетом влияния ПО.
Конструкция УТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице I.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные ПО (признаки) |
Значение |
|
Идентификационное наименование ПО |
Топаз |
|
Номер версии ПО (идентификационный номер), не ниже |
501 |
|
Цифровой идентификатор ПО |
_* |
|
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Минимальная доза выдачи объема (массы) при номинальном объемном (массовом) расходе через один раздаточный рукав, л/мин (кг/мин): - ЖМТ: - до 50 включ. л/мин (кг/мин) - св. 50 до 130 включ. л/мин (кг/мин) - св. 130 до 400 включ. л/мин (кг/мин)1 - СУГ |
2 10 25 5 |
|
Наименьший объемный (массовый) расход при номинальном объемном (массовом) расходе через один раздаточный рукав, л/мин (кг/мин): - ЖМТ: - до 50 включ. л/мин (кг/мин) - св. 50 до 130 включ. л/мин (кг/мин) - св. 130 до 400 включ. л/мин (кг/мин)1 - СУГ |
5 10 25 5 |
|
Номинальный объёмный (массовый) расход для УТ при измерении объёма (массы) СУГ. л/мин (кг/мин), не более |
50 |
|
Отклонение номинального объёмного (массового) расхода ЖМТ и (или) СУГ через один раздаточный рукав, %, не более |
±102 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности измерений объёма ЖМТ (при температуре окружающей среды и ЖМТ (20 ± 5) °C) при измерении через один раздаточный рукав, % не более |
±0.25 |
|
Пределы допускаемой основной относительной погрешности измерений минимальной дозы выдачи объёма ЖМТ (при температуре окружающей среды и ЖМТ (20 ± 5) °C), при измерении через один раздаточный рукав, %, не более |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объёма ЖМТ (вызванной изменением температуры окружающей среды и ЖМТ от (20±5) °C), в диапазоне температур рабочих условий эксплуатации, при измерении через один раздаточный рукав, %, не более |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений объема СУГ, %, не более |
±1,0 |
|
Пределы допускаемой относительной погрешности измерений массы ЖМТ и (или) СУГ, при измерении через один раздаточный рукав. %, не более |
±0.25 |
|
Сходимость показаний при измерении объема. %, не более: - для ЖМТ - для СУГ |
0.25 1.0 |
|
Дискретность показаний (цена деления) указателя разового учёта (дискретность дозирования): - объёма (массы) ЖМТ и (или) СУГ. л (кг) - цены за единицу объёма (массы) ЖМТ и (или) СУГ. руб. - стоимости выданного объёма (массы) ЖМТ и (или) СУГ, руб. |
0.01 0.01 0,01 |
|
Верхний предел показаний указателя разового учёта4* - объёма (массы) ЖМТ и (или) СУГ. л (кг) - цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб. - стоимости выданного объёма (массы) ЖМТ и (или) СУГ. руб. |
99000,00 999.99 9899010 |
|
Дискретность показаний (цена деления) указателя суммарного учёта, л (кг) |
1 |
|
Верхний предел показаний указателя суммарного учёта, л (кг), не менее |
9999999 или 9999999999.99 |
|
Диапазон кинематической вязкости ЖМТ, мм2/с |
от 0.55 до 40 |
|
Тонкость фильтрования фильтрующими устройствами, мкм, не более |
120 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электропитания от сети переменного тока: - номинальное значение напряжения питания. В - допускаемое отклонение значения напряжения питания, % - частота переменного тока. Гц |
220.380 ±10 50±1 |
|
Параметры питания от сети постоянного тока: - номинальное значение напряжения питания, В - допускаемое отклонение значения напряжения питания, % |
24 ±10 |
Продолжение таблицы 3
|
1 |
2 |
|
Максимальное избыточное давление, МПа, не более | |
|
- для ЖМТ |
0.3 |
|
- дляСУГ |
2.5 |
|
Рабочие условия эксплуатации; | |
|
- диапазон температуры окружающей среды. °C |
от -40 до +50 |
|
- диапазон относительной влажности. %, при 25 °C - диапазон температуры ЖМТ и (или) СУГ, °C: |
от 30 до 100 |
|
а) ЖМТ: | |
|
1)бензин |
от -40 до +35 |
|
2) дизельное топливо и керосин |
от -403* до +50 |
|
б) СУГ: | |
|
1) пропан-бутан автомобильный |
от -20 до +45 |
|
2) пропан автомобильный |
от -35 до +45 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106.7 |
|
Тип гидравлической части для УТ. предназначенных для измерений объёма (массы): | |
|
- ЖМТ: | |
|
- УТ, неукомплектованные насосными моноблоками |
напорная |
|
- УТ. укомплектованные насосными моноблоками |
всасывающая |
|
- СУГ |
напорная |
|
Габаритные и присоединительные размеры4*, мм. не более: | |
|
- для УТ модификаций: | |
|
- «Топаз-11 Хз» |
1000 х 531 х 2380 |
|
- «Топаз-1 ЮГ» |
691 х 531 х 1643 |
|
- «Топаз-2ХгХз» |
2390 х 735 х 2190 |
|
- «Топаз-2Х2ХзГ» |
2565 х 946 х 2190 |
|
- «Топаз-ЗХзХз» и «Топаз-ЗХгХзГ» |
1500 х920 х 2370 |
|
- «Топаз-4ХгХз» и «Топаз-4ХгХзГ» |
1360 х 530 х 2380 |
|
- «Топаз-5ХгХз» |
550 х 400 х 1445 |
|
- «Топаз-бХгХз» |
600 х 463 х i486 |
|
- «Топаз-бХгХзГ» |
716 х 463 х I486 |
|
- «Топаз-81 Хз» |
1600 х 800 х 900 |
|
- для сателлитов |
350 х 300 х 2200 |
|
Масса, кг, не более: | |
|
- для УТ модификаций: | |
|
- «Топаз-11 Хз» |
138 |
|
- «Топаз-1 ЮГ» |
216 |
|
- «Топаз-2ХгХз» и «Топаз-2ХгХзГ» |
700 |
|
- «Топаз-ЗХгХз» |
596 |
|
- «Топаз-ЗХгХзГ» |
750 |
|
- «Топаз-4ХгХз» и «Топаз-4ХгХзГ» |
350 |
|
- «Топаз-5ХгХз» |
96 |
|
- «Топаз-бХгХз» |
112 |
|
- «Топаз-бХзХзГ» |
182 |
|
- «Топаз-81 Хз» |
170 |
|
- для сателлитов |
46 |
Продолжение таблицы 3
|
1 |
2 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК-529-89), обеспечиваемая оболочками, электрической части УТ, не менее: - блоков индикации и управления устройства отсчетного установки топливораздаточной «Топаз-81X3» |
1Р54 1Р64 |
|
Длина раздаточного рукава, м, не менее |
4 |
|
Маркировка взрывозащиты установок топливораздаточных «Топаз» по ГОСТ 31441.1-2011 (EN 13463-1:2001) |
11Gb ПА ТЗ |
|
Маркировка взрывозащиты УТ «Топаз-8ХХ» |
2ExedmIlAT3 X |
Знак утверждения типа
наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульные листы эксплуатационных документов - типографским способом.
Комплектность
Таблица 4 - Комплектность УТ
|
Наименование |
Обозначение |
Количество |
|
Установка топливораздаточная «Топаз» |
По заказу |
1 шт. |
|
Формуляр |
ДСМК400740.001 ФО |
1 экз. |
|
Паспорт |
По заказу |
1 экз. |
|
Руководство по эксплуатации |
ДСМК.400740.911 РЭ |
1 экз.* |
|
Методика поверки с изменением № 3 |
ДСМК.400740.001 МП |
1 экз.* |
|
Эксплуатационные документы на блоки и устройства из состава блока индикации и управления |
- |
1 комплект |
|
Комплект ремонтный |
- |
1 комплект |
|
* - Документы не поставляются. Их можно скачать: - на сайте завода-производителя www.topazelectro.ru; - по QR-коду или ссылкам, указанным в формуляре в п. 2.3 | ||
Поверка
осуществляется:
- для измерений объема (массы) ЖМТ с номинальным расходом до 400 л/мин (кг/мин) и для измерений объема (массы) СУГ по документу ДСМК.400740.001 МП «Установки топливораздаточные «Топаз». Методика поверки», с изменением № 3. утвержденному ЗАО КИП «МЦЭ» 28.07.2020:
- для измерений объема ЖМТ с номинальным расходом до 160 л/мин по документам МИ
1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки» установок топливораздаточных «Топаз» (при первичной и периодической поверке), МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).
Основные средства поверки:
- по документу ДСМК.400740.001 МП:
- рабочие эталоны единицы объема жидкости 2 разряда из части 3 ГПС утвержденной приказом Росстандарта от 07 февраля 2018г. № 256. мерники с номинальной вместимостью 2. 5. 10. 20. 50 дм3 при температуре 20 °C и пределами относительной погрешности измерений объёма жидкости не более ±0.08 % (±0,1 %);
- вторичный эталон единицы объема и массы жидкости из части 2 ГПС утвержденной приказом Госстандарта от 07 февраля 2018г. № 256. установка поверочная универсальная УПУ-АТ, регистрационный номер 54214-13, модификации УПУ-АТ 100 с номинальной вместимостью мерника 100 дм' при температуре 20 °C. пределами допускаемой относительной погрешности установки при измерении объёма жидкости ±0,05 %, диапазоном измерений массы жидкости от 0.4 до 100 кг. пределами допускаемой относительной погрешности установки при измерении массы жидкости ± 0,04 %;
- рабочие эталоны единицы объема жидкости 2 разряда, мерники металлические 2-го разряда для сжиженных газов ММСГ-1, регистрационный номер 22482-07. с номинальной вместимостью мерника 10 дм3, с пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ±0.1 %;
- весы лабораторные ВМ. регистрационный номер 36468-07, модификации BM2400I, диапазон взвешивания от 5 г до 24 кг, диапазон выборки массы тары 24 кг. цена деления шкалы (дискретность отчета, d) 100 мг. пределы допускаемой погрешности измерений (в интервалах взвешивания): ±1 г (от 5 г до 5 кг), ±2 г (от 5 до 20 кг) и ±3 г (от 20 до 24 кг);
- по документу МИ 1864-88:
- рабочие эталоны единицы объема жидкости 2 разряда из части 3 ГПС утвержденной приказом Госстандарта от 07 февраля 2018г. № 256. мерники с номинальной вместимостью 2, 5, 10. 20. 50 дм3;
- по документу МИ 2895-2004:
- рабочие эталоны единицы объема жидкости 2 разряда из части 3 ГПС утвержденной приказом Госстандарта от 07 февраля 2018г. № 256. мерники образцовые со специальной шкалой типа М2р-10-СШ. М2р-20-СШ. М2р-50-СШ. регистрационный номер 47402-1 I. с номинальной вместимостью мерника 10. 20, 50 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в формуляр и на места пломбировки расходомеров массовых Fromass, LFGmass. счетчиков-расходомеров массовых Micro Motion, входящих в состав УТ, в соответствии с их эксплуатационными документами или как для аналогичных СИ в соответствии с МИ 3002-2006, как показано на рисунках 14-20.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
Приказ Госстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГУ 4213-004-53540133-2015 Установки топливораздаточные «Топаз». Технические условия
Смотрите также
