Измерители-регистраторы параметров микроклимата автономные Логгер100-ТВ

Назначение

Измерители-регистраторы параметров микроклимата автономные Логгер! ОО-ТВ (в дальнейшем по тексту именуемые «приборы»), предназначены для измерения и регистрации относительной влажности и/или температуры с заданными интервалами времени.

Описание

Принцип действия приборов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей температуры и относительной влажности.

Каждый прибор представляет собой автономный программируемый самописец, фиксирующий температуру и относительную влажность окружающей среды в течение заданных пользователем временного интервала и длительности записи. Считывание информации, накопленной в приборах, а также запись в них новых установочных параметров, производится с помощью персонального компьютера.

Прибор позволяет установить максимальные/минимальные значения, при превышении которых выдается сигнал «Авария».

Конструктивно приборы выполнены в виде USB — накопителя в корпусе, изготовленном из пластмассы. Корпус прибора имеет специальные отверстия в верхней крышке корпуса, под которой находятся первичные преобразователи. Первичные преобразователи закрыты гидрофобным фильтром, который пропускает воздух, но препятствует попаданию на них влаги и пыли.

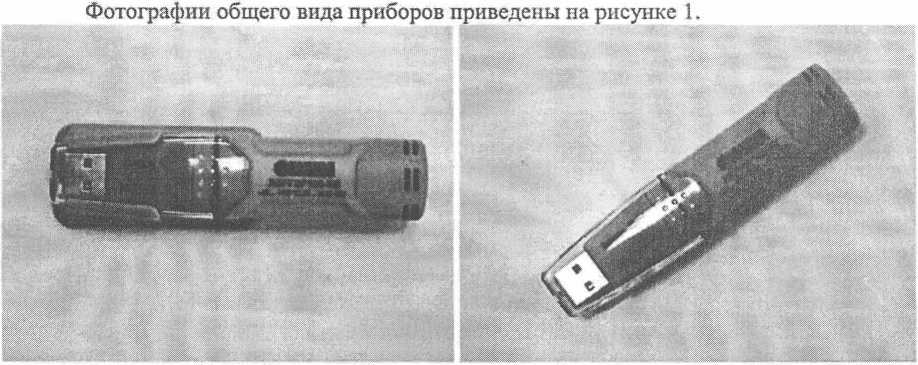

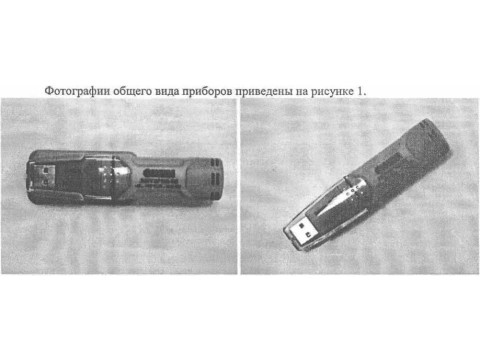

Рис. 1 - Общий вид приборов с защитным колпачком в держателе кронштейна

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из:

- встроенной в корпус средства измерений Измерители-регистраторы параметров микроклимата автономные Логгер I ОО-ТВ части ПО;

- автономной части ПО, реализованной в виде файлов операционной системы.

Для функционирования приборов необходимо наличие встроенной и автономной частей ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная и автономная части ПО.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1.

Идентификационные данные автономного программного обеспечения приведены в

таблице 2:

Таблица 2.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню:

«высокий» - для встроенной части ПО. В соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

«средний» - для автономных частей ПО. В соответствии с рекомендацией по метрологии Р 50.2.077-2014, метрологически значимые автономные части ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью простых программных средств.

Программное обеспечение не влияет на метрологические характеристики прибора.

Лист № 3

Всего листов 5

Технические характеристики

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных погрешностей измерений и регистрации, а также значение единицы младшего разряда приведены в таблице 3:

Таблица 3

Рабочие условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °C:                 от минус 40 до плюс 70;

- верхний предел относительной влажности воздуха не более 95 %, без конденсации влаги

- атмосферное давление, кПа .................................................. ..от 84,0 до 106,7

Напряжение питания постоянного тока, В

Масса, кг, не более...................................

Габаритные размеры (длинах высота х ширина), мм:..............    101x25x23

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54.

Средняя наработка на отказ, ч, не менее:........     50

Средний срок службы, лет, не менее:....................      .....8.

Знак утверждения типа

Знак утверждения типа наносится на корпус прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

Таблица 4

Поверка

осуществляется в соответствии с документом КУВФ.421451.005МП «Измерители-регистраторы параметров микроклимата автономные ЛоггерЮО. Методика поверки», утвержденным ФГУП «ВНИИМС», 10.09.2014 г.

Основные средства поверки:

- термометр лабораторный электронный «ЛТ-300», диапазон измерений от минус 50°С до плюс 300°С, пределы допускаемой основной абсолютной погрешности: ± 0,05°С (в диапазоне от минус 50°С до плюс 199,99°С);

- измеритель комбинированный Тесто 645, зонд 0636 9741, погрешность канала измерений относительной влажности: ±1,0 % (в диапазоне от 10 до 90 %), ±2,0 % (в остальном диапазоне);

- камера климатическая типа КХТВ-ЮО-О, диапазон воспроизводимых температур: от минус 70°С до плюс 80°С, диапазон воспроизведения относительной влажности: от 10 до 98%;

- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения относительной влажности: от 10 до 98 %, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0%.

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421451.005РЭ1.

Нормативные документы

ТУ4311-001-46526536-2014 «Измерители-регистраторы параметров микроклимата автономные ЛоггерЮО. Технические условия».

ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
